簡介

在上篇 「DAY10 雲端基礎章-VPC 基礎概念篇」 中，介紹 AWS 的網路服務 VPC (Virtual Private Cloud, 虛擬私有雲)，了解它的基本組成與概念，為後續的實作鋪路。

本篇我們來實際盤點一下「本章節」會使用到的 AWS 服務，需要建立什麼樣的 VPC 網路環境，接著來實際建立。

本章節需使用到的服務

其他章節的服務應用，將於後續再陸續建立

• S3：作為資料存放區
• Lambda：運行邏輯處理
• EventBridge：事件觸發（例如 S3 檔案上傳事件）

VPC 架構設計

1. VPC

• CIDR Block：10.0.0.0/16
  預留一個足夠大的 IP 區段，能容納多個子網路（Subnets），並且後續還能擴充 Glue、Athena 等服務。

2. 子網路（Subnets）

• Private Subnet A：10.0.1.0/24

  • 部署 Lambda Functions
  • 不分配 Public IP，確保只能透過 VPC Endpoint 與內部資源溝通

• Private Subnet B：10.0.2.0/24

  • 預留給後續的 Glue、Athena
  • 與 Private Subnet A 共同使用相同的 Route Table

• Private Subnet C：10.0.3.0/24

  • 預留給其餘服務

👉 設計重點：全部子網路都是私有子網 (Private Subnet)，不會對外開放 Public IP。

3. VPC Endpoints

為了讓 Private Subnet 內的 Lambda 能與 AWS 服務安全互通，需要建立以下 VPC Endpoints：

• S3 Gateway Endpoint
  • 讓 Lambda 直接讀寫 S3，不需經過 Public Internet
  • 建立後需關聯到 Private Route Table

👉 設計重點：
若沒有建立 Endpoint，Private Subnet 內的 Lambda 無法正確存取 S3。

4. Route Table

• Private Route Table（與所有 Private Subnet 關聯）
  • 10.0.0.0/16 → local（VPC 內部流量）
  • pl-xxxxxx（S3 Prefix List）→ S3 Gateway Endpoint
  • 0.0.0.0/0 → NAT Gateway（選配，僅當 Lambda 需要安裝外部套件時才使用）

👉 設計重點：
若只是 S3、EventBridge、Lambda 內部互通，不需要 NAT Gateway；但若 Lambda 要存取外部 API，則必須建立 NAT Gateway。

5. Security Groups

• Lambda Security Group
  • 僅允許 Lambda 透過 VPC Endpoint 存取 S3
  • 禁止對外開放 Public IP 連線

👉 設計重點：
Security Group 應該採用「最小權限原則」，只允許 Lambda 與必要的 AWS 服務互通。

建立步驟

還記得我們說過不應該使用 Root 帳號做更多的操作嗎?
所以本篇我們將使用 Joe 使用者來做建立，此使用者繼承的 Group 權限是 Admin 權限，所以可以用來建置 VPC 環境，接著請先依照 Day9 所介紹的登入方式，來登入使用者 Joe 吧!

Step1：尋找 VPC 服務

Step2：進入 VPC 儀板表頁面後，可以看到已經有很多預設正在運行的服務，但我們不使用預設的，我們要額外做建立，接著我們點擊「VPC」進入設定頁面

Step3：可以看到有一個預設的 VPC 已經有指派 Private IP，我們要額外建立，請點選右上角的「建立 VPC」

Step4：接著依照我們上方規劃的內容建立 VPC Name 和填寫 CIDR

• VPC Name：andy_ironman
• CIDR Block：10.0.0.0/16


Step6：完成 VPC 的建置後，接著我們要來建立子網路，點選左邊的「子網路」頁籤

Step7：進入「子網路」頁面後，可以看到有預設好的 Subnet，但我們一樣要建立自己環境的子網路，接著點選右上角的「建立子網路」

Step8：選擇剛剛建立的 VPC：andy_ironman，然後開始分別新增所需的三個子網路，完成後點選「建立子網路」

• Private Subnet A：10.0.1.0/24
• Private Subnet B：10.0.2.0/24
• Private Subnet C：10.0.3.0/24

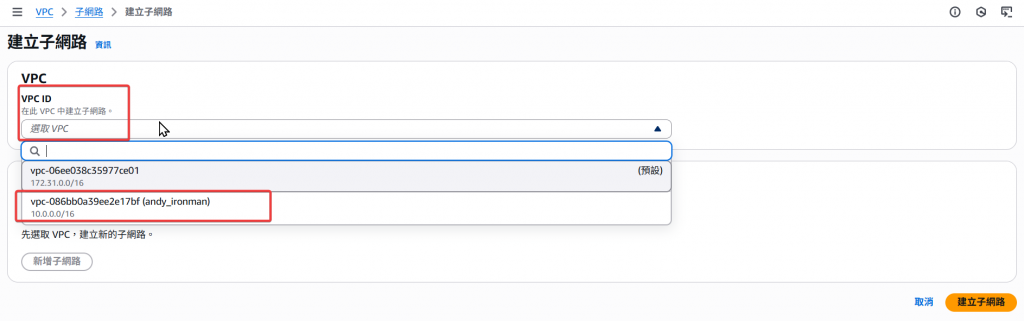

首先要選擇剛剛建立好的 VPC

接著分別建立 andy_ironman_subnet_a

andy_ironman_subnet_b

andy_ironman_subnet_c，當你確認三個都新增完後，點選右下角的「建立」按鈕

Step9：完成建立後，我們回到子網路頁面即可以看到剛剛建立的三個子網路

Step10：接著我們要來建立 Route Table，一樣於左邊頁籤，點選「路由表」

Step11：進入路由表頁面後，我們會看到一個預設的路由表，但我們不使用他，一樣點選右上「建立路由表」來建新的路由表

Step12：一樣做命名與選擇剛剛建立的 VPC，然後點選右下角的「建立路由表」即可

Step13：完成後即可以看到 Route table 與 VPC 做關聯，以及顯示路由的目的地 IP

Step14：接著我們要來建立子網路的關聯，我們點選同頁面的「子網路關聯」即可跳轉頁面

Step15：進入子網路關聯頁面後，可以看到下方有三個「沒有明確關聯的子網路」，我們需要把它跟 Route Table 做關聯，故點選圖片內步驟 2 的 「編輯子網路關聯」

Step16：我們先點選下圖序號 1 的全選按鈕，接著確認下方都有被選擇後，點選序號 2 的「儲存關聯」按鈕來完成子網路的關聯

Step17：可以看到 Route Table 已完成了跟子網路的關聯

Step18：接著我們要來建立需使用的 Endpoint，一樣於左邊的清單找到「端點」點擊後進入頁面

Step19：端點並無預設內容，於是我們就直接針對要使用的服務，來建立他們連結的端點，一樣於右上角點選「建立端點」進入頁面

Step20：首先我們先來建立 S3 Endpint (Gateway)，透過搜尋「S3」尋找對應的 Endpoint

選擇剛剛建立的 VPC 和 Route Table，政策預設即可

確認選擇完畢後，一樣點選右下角的「建立端點」按鈕即可

回到頁面後，記得在確認一次你選擇的是 S3 Gateway 不是 instance，即完成 S3 Endpoint 的建立

Step21：最後我們回到 Route Table 內確認剛剛建立的 S3 Endpoint 是否有正常顯示

經過以上步驟後，我們即完成了本章節目前所需的 VPC 網路環境建置!

注意事項

• Lambda 與 Private VPC
  需要 Interface Endpoint 才能連到 EventBridge 或存取其他服務。
• S3 Gateway Endpoint
  必須加到 Route Table，否則 Private Subnet 內的服務無法直接訪問 S3。

結論與建議

透過 VPC 建置能確保 AWS 服務都能在 Private VPC 中安全運作，並且透過 VPC Endpoint 與 S3、EventBridge 互通。後續我們會在這個架構中加入 Glue、Athena、Lake Formation、QuickSight，形成完整的資料湖環境。

下篇預告

下篇我們將進入 「DAY12 雲端基礎章-S3 Data Lakehouse 儲存結構設計」，介紹 Lakehouse 架構下的 S3 該如何做設計。

參考連結

[1] What is Amazon VPC?
[2] Gateway endpoints for Amazon S3
[3] Configuring a Lambda function to access resources in a VPC
[4] Amazon EventBridge Interface VPC endpoints
[5] Interface VPC endpoints
