目標：把「CPU 錄命令 → 交給 GPU 執行 → 顯示到螢幕」這條路走通，先做到把畫面清成你想要的顏色。
心法口訣：先準備容器（Command Pool/Buffer）→ 準備畫布（Render Pass/Framebuffer）→ 錄指令（Begin/End）→ 同步提交（Semaphore/Fence）。

1）大的流程地圖（先有鳥瞰不迷路）

每一幀會重複這件事：

Acquire（拿一張可畫的交換鏈影像）
  ↓
Record（在 Command Buffer 裡錄：開始 Render Pass → 清畫面/畫 → 結束）
  ↓
Submit（把 Command Buffer 交給圖形 Queue；用 Semaphore/Fence 同步）
  ↓
Present（把這張影像送去顯示）

• Command Buffer：像錄影帶，裡面是一連串 GPU 指令。
• Render Pass/Framebuffer：像畫布的規格書（用哪個附件、如何載入/儲存、尺寸…）。
• Semaphore/Fence：交通號誌，避免你畫到一半就去呈現，或拿到還沒準備好的影像。

2）Command Pool & Command Buffer：GPU 指令的「容器」

• Command Pool：分配 Command Buffer 的「記憶體池」。一個 Queue Family 至少準備一個 Pool。

• Command Buffer：真的裝指令的盒子。

  • Primary：可以被提交（submit）。
  • Secondary：不能獨立提交，但能被 primary 呼叫（適合多執行緒分工）。

新手建議：先做一個 primary 就好；等會畫很多東西、要多執行緒，再用 secondary。

3）Render Pass / Framebuffer：定義「這一回合怎麼畫」

• Render Pass：定義這次繪製要用的附件（顏色/深度）、載入/儲存策略（loadOp/storeOp）、初末布局（layout），以及（需要的話）Subpass 與依賴。
• Framebuffer：把「具體要用哪張貼圖（image view）」綁到該 Render Pass（一張交換鏈影像 = 一個 framebuffer）。

直覺：Render Pass 是「規格書」，Framebuffer 是「把規格書配到實體紙張」。

4）同步物件：兩種號誌別搞混

• Semaphore：GPU↔GPU 的同步（例如：等「取得交換鏈影像」這件事完成，再開始畫；畫完再通知「可以 Present」）。
• Fence：CPU↔GPU 的同步（例如：CPU 要等上一幀真的畫完，才能重複使用該幀的資源）。

5）把 Day 11 的骨架「補上繪製必要件」

下面程式碼濃縮了最小必需：Command Pool/Buffer、Render Pass、Framebuffer、同步物件、每幀流程。
假設你已經有：device/phys/graphicsQ/presentQ/swapchain/swapFormat/swapExtent/swapViews（來自 Day 11）。

// 只示意核心關鍵；錯誤處理/銷毀請照樣對應加上
VkCommandPool       cmdPool;
std::vector<VkCommandBuffer> cmdBufs;
VkRenderPass        renderPass;
std::vector<VkFramebuffer> framebuffers;
VkSemaphore         semImage, semRender;
VkFence             inFlight;

// 1) Command Pool + Buffers（每個 swap image 一個 cmd buf）
void createCommands() {
    VkCommandPoolCreateInfo pci{VK_STRUCTURE_TYPE_COMMAND_POOL_CREATE_INFO};
    pci.queueFamilyIndex = qGraphics;                         // 圖形 queue family
    pci.flags = VK_COMMAND_POOL_CREATE_RESET_COMMAND_BUFFER_BIT;
    VK_CHECK(vkCreateCommandPool(device, &pci, nullptr, &cmdPool));

    cmdBufs.resize(swapViews.size());
    VkCommandBufferAllocateInfo ai{VK_STRUCTURE_TYPE_COMMAND_BUFFER_ALLOCATE_INFO};
    ai.commandPool = cmdPool;
    ai.level = VK_COMMAND_BUFFER_LEVEL_PRIMARY;
    ai.commandBufferCount = (uint32_t)cmdBufs.size();
    VK_CHECK(vkAllocateCommandBuffers(device, &ai, cmdBufs.data()));
}

// 2) Render Pass（單色附件，進來就清除、出去要用來顯示）
void createRenderPass() {
    VkAttachmentDescription color{};
    color.format         = swapFormat;
    color.samples        = VK_SAMPLE_COUNT_1_BIT;
    color.loadOp         = VK_ATTACHMENT_LOAD_OP_CLEAR;      // 進來先清
    color.storeOp        = VK_ATTACHMENT_STORE_OP_STORE;     // 出去要存（給 Present）
    color.initialLayout  = VK_IMAGE_LAYOUT_UNDEFINED;        // 不需保留先前內容
    color.finalLayout    = VK_IMAGE_LAYOUT_PRESENT_SRC_KHR;  // 給呈現使用

    VkAttachmentReference colorRef{0, VK_IMAGE_LAYOUT_COLOR_ATTACHMENT_OPTIMAL};

    VkSubpassDescription sub{};
    sub.pipelineBindPoint = VK_PIPELINE_BIND_POINT_GRAPHICS;
    sub.colorAttachmentCount = 1;
    sub.pColorAttachments = &colorRef;

    // 最簡單的外部依賴，確保顏色輸出階段轉換正確
    VkSubpassDependency dep{};
    dep.srcSubpass = VK_SUBPASS_EXTERNAL;
    dep.dstSubpass = 0;
    dep.srcStageMask = VK_PIPELINE_STAGE_COLOR_ATTACHMENT_OUTPUT_BIT;
    dep.dstStageMask = VK_PIPELINE_STAGE_COLOR_ATTACHMENT_OUTPUT_BIT;
    dep.dstAccessMask = VK_ACCESS_COLOR_ATTACHMENT_WRITE_BIT;

    VkRenderPassCreateInfo ci{VK_STRUCTURE_TYPE_RENDER_PASS_CREATE_INFO};
    ci.attachmentCount = 1; ci.pAttachments = &color;
    ci.subpassCount = 1; ci.pSubpasses = &sub;
    ci.dependencyCount = 1; ci.pDependencies = &dep;

    VK_CHECK(vkCreateRenderPass(device, &ci, nullptr, &renderPass));
}

// 3) Framebuffer（每張 swap image 一個）
void createFramebuffers() {
    framebuffers.resize(swapViews.size());
    for (size_t i = 0; i < swapViews.size(); i++) {
        VkImageView atts[] = { swapViews[i] };
        VkFramebufferCreateInfo fci{VK_STRUCTURE_TYPE_FRAMEBUFFER_CREATE_INFO};
        fci.renderPass = renderPass;
        fci.attachmentCount = 1; fci.pAttachments = atts;
        fci.width = swapExtent.width; fci.height = swapExtent.height; fci.layers = 1;
        VK_CHECK(vkCreateFramebuffer(device, &fci, nullptr, &framebuffers[i]));
    }
}

// 4) 同步物件（兩個 semaphore + 一個 fence）
void createSync() {
    VkSemaphoreCreateInfo sci{VK_STRUCTURE_TYPE_SEMAPHORE_CREATE_INFO};
    VK_CHECK(vkCreateSemaphore(device, &sci, nullptr, &semImage));   // 圖像可用
    VK_CHECK(vkCreateSemaphore(device, &sci, nullptr, &semRender));  // 渲染完成

    VkFenceCreateInfo fci{VK_STRUCTURE_TYPE_FENCE_CREATE_INFO};
    fci.flags = VK_FENCE_CREATE_SIGNALED_BIT;                        // 一開始設為已完成，避免第一幀卡住
    VK_CHECK(vkCreateFence(device, &fci, nullptr, &inFlight));
}

// 5) 錄指令：把畫面清成清藍色（每張 cmd buf 對應它的 framebuffer）
void recordCmd(uint32_t imageIndex) {
    VkCommandBuffer cmd = cmdBufs[imageIndex];
    VkCommandBufferBeginInfo bi{VK_STRUCTURE_TYPE_COMMAND_BUFFER_BEGIN_INFO};
    bi.flags = VK_COMMAND_BUFFER_USAGE_ONE_TIME_SUBMIT_BIT;
    VK_CHECK(vkBeginCommandBuffer(cmd, &bi));

    VkClearValue clearColor; clearColor.color = {{0.05f, 0.25f, 0.9f, 1.0f}};
    VkRenderPassBeginInfo rbi{VK_STRUCTURE_TYPE_RENDER_PASS_BEGIN_INFO};
    rbi.renderPass = renderPass;
    rbi.framebuffer = framebuffers[imageIndex];
    rbi.renderArea = {{0,0}, swapExtent};
    rbi.clearValueCount = 1; rbi.pClearValues = &clearColor;

    vkCmdBeginRenderPass(cmd, &rbi, VK_SUBPASS_CONTENTS_INLINE);
    // 這裡未來會放：vkCmdBindPipeline / vkCmdBindVertexBuffers / vkCmdDraw...
    vkCmdEndRenderPass(cmd);

    VK_CHECK(vkEndCommandBuffer(cmd));
}

6）每幀主流程（Acquire → Submit → Present）

void drawFrame() {
    // 1) 等上一幀結束（避免覆寫還在用的資源）
    VK_CHECK(vkWaitForFences(device, 1, &inFlight, VK_TRUE, UINT64_MAX));
    VK_CHECK(vkResetFences(device, 1, &inFlight));

    // 2) 取一張可畫的交換鏈影像（GPU 取得後會發出 semImage）
    uint32_t imageIndex;
    VK_CHECK(vkAcquireNextImageKHR(device, swapchain, UINT64_MAX, semImage, VK_NULL_HANDLE, &imageIndex));

    // 3) 錄製對應那張影像的指令
    VK_CHECK(vkResetCommandBuffer(cmdBufs[imageIndex], 0));
    recordCmd(imageIndex);

    // 4) 提交給圖形 Queue：等 semImage → 執行 cmd → 發出 semRender
    VkPipelineStageFlags waitStage = VK_PIPELINE_STAGE_COLOR_ATTACHMENT_OUTPUT_BIT;
    VkSubmitInfo si{VK_STRUCTURE_TYPE_SUBMIT_INFO};
    si.waitSemaphoreCount = 1; si.pWaitSemaphores = &semImage; si.pWaitDstStageMask = &waitStage;
    si.commandBufferCount = 1; si.pCommandBuffers = &cmdBufs[imageIndex];
    si.signalSemaphoreCount = 1; si.pSignalSemaphores = &semRender;

    VK_CHECK(vkQueueSubmit(graphicsQ, 1, &si, inFlight));

    // 5) Present：等 semRender（代表這張影像畫好了）
    VkPresentInfoKHR pi{VK_STRUCTURE_TYPE_PRESENT_INFO_KHR};
    pi.waitSemaphoreCount = 1; pi.pWaitSemaphores = &semRender;
    pi.swapchainCount = 1; pi.pSwapchains = &swapchain; pi.pImageIndices = &imageIndex;

    VK_CHECK(vkQueuePresentKHR(presentQ, &pi));
}

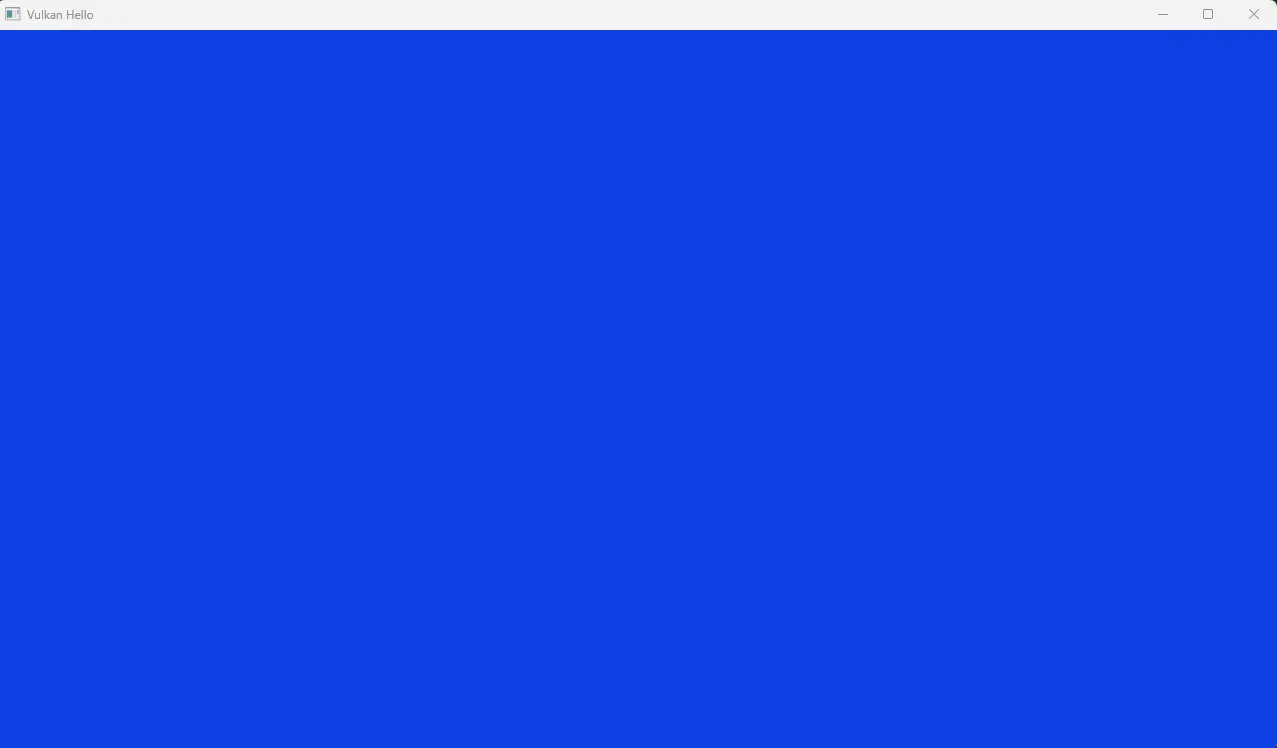

把這個 drawFrame() 放進你的主迴圈（while(!glfwWindowShouldClose(window)) { glfwPollEvents(); drawFrame(); }），你就會看到畫面被清成藍色，而且幀幀穩定同步。

7）Dynamic Rendering：更簡短的「免 Render Pass」寫法（Vulkan 1.3）

如果你的驅動支援 VK_KHR_dynamic_rendering（Vulkan 1.3 核心），可以不用建立 Render Pass/Framebuffer，直接在 Command Buffer 裡宣告要渲染的附件：
更多請看這

8）小心的地方（最常見 8 個坑）

1. 忘記等上一幀（Fence） → 你在覆寫還在用的 Command Buffer / UBO。
2. Semaphore 用錯方向 → Present 等到的是 semImage（錯），應該等 semRender。
3. Framebuffer 尺寸不合 → swapchain 重建後沒同步重建 framebuffer。
4. 沒重建 swapchain → 視窗大小改變或 VK_ERROR_OUT_OF_DATE_KHR 時要重建（先 vkDeviceWaitIdle，再銷毀舊的）。
5. Layout/Barrier 缺失 → 雖然清畫面時 Render Pass 幫你轉了，但真正畫圖時記得正確的 image layout 與 pipeline barrier。
6. 沒有 Validation Layers → 小錯變大錯。開啟它，你會獲得「講人話」的錯誤訊息。
7. 同一幀重複使用同一個 cmd buf → 若要多個錄製策略，請 reset 後再錄或多分配幾個。
8. 等待 Stage 設錯 → pWaitDstStageMask 對顏色輸出常用 COLOR_ATTACHMENT_OUTPUT_BIT，不是隨便填 TOP_OF_PIPE_BIT。

9）你現在可以玩什麼（10 分鐘 3 個練習）

1. 改清除顏色：把 clearColor 改成別的 RGB。
2. 加深度附件：建立一張 depth image + image view，把 Render Pass/Framebuffer 加上深度；感受多一個附件的流程。
3. 畫三角形預告：在 vkCmdBeginRenderPass 後加上 Pipeline/Vertex Buffer/vkCmdDraw（Day 13 我們一起做）。

10）一句話總結

Vulkan 的「畫一幀」= 拿影像 → 錄命令（Begin/End Render Pass）→ 提交（Semaphore/Fence）→ 呈現。
把 Command Buffer 當成錄影帶、Render Pass/Framebuffer 當成畫布規格、Semaphore/Fence 當成號誌，你就能用可控、可預測的方式把每一幀穩穩地送上螢幕。
做到「清畫面」已經走過最難的初始化門檻了：下一步，我們把第一個三角形畫出來！
