Day 5: 前端視覺化：React + Echarts 的極致呈現

如何流暢地在前端渲染數萬個數據點的晶圓地圖。

1. 視覺化的挑戰

對 Wafer BI 來說，最核心的功能莫過於「晶圓熱圖 (Wafer Heatmap)」。一片晶圓上可能有成千上萬個晶粒 (Die)，如果用傳統 DOM 元素去渲染，瀏覽器直接卡死給你看。所以我們導入 ECharts，靠 Canvas 繪製撐住流暢度。

先看成果——這是深色主題下的晶圓詳情頁，滑鼠移到任何一個 Die 上都有即時 Tooltip 顯示座標與量測值：

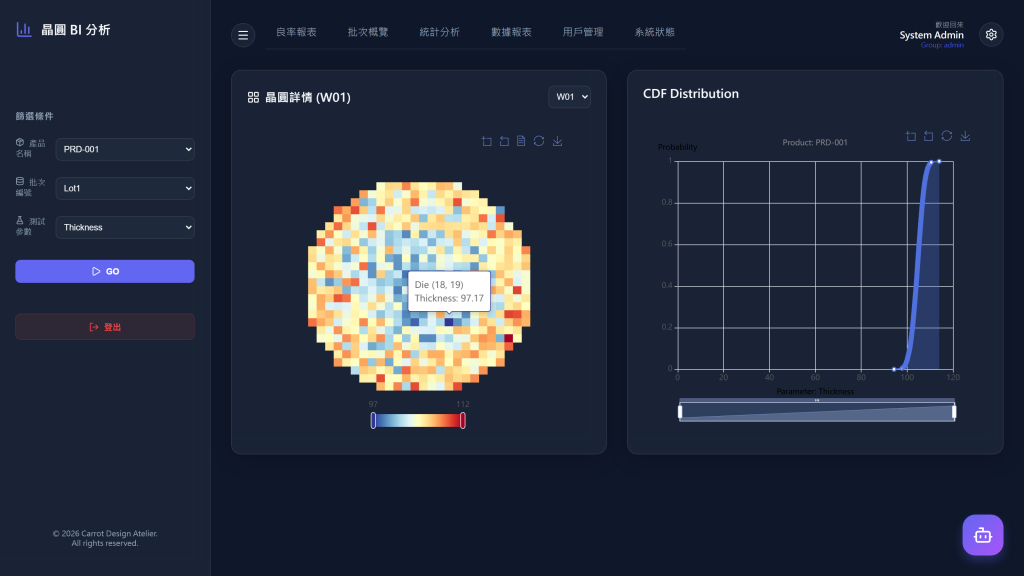

▲ Dark Mode 晶圓熱圖：hover 任一 Die 即時顯示座標與 Thickness 數值

2. 容器化：跟 Java、Python 一樣，也是多階段構建

前兩天分別把 Java 跟 Python 服務裝進了容器，React 前端當然也不例外——這個系列的主軸是 K8S，任何要進叢集的服務都得先變成 Image。services/frontend/Dockerfile 一樣是多階段構建，只是這次的第二階段不是「跑起來」，而是「把靜態檔案交給 Nginx」：

# Stage 1: Build
FROM node:22-slim AS build

WORKDIR /app

COPY package*.json ./
RUN npm install

COPY . .
RUN npm run build

# Stage 2: Production
FROM nginx:alpine

# Copy the built files from the build stage
COPY --from=build /app/dist /usr/share/nginx/html

# Add nginx config to handle SPA routing if needed
RUN echo 'server { \
    listen 80; \
    location / { \
        root /usr/share/nginx/html; \
        index index.html; \
        try_files $uri $uri/ /index.html; \
    } \
}' > /etc/nginx/conf.d/default.conf

EXPOSE 80

CMD ["nginx", "-g", "daemon off;"]

跟 Day 3 的 COPY pom.xml / Day 4 的 COPY requirements.txt 是同一個道理——先 COPY package*.json 裝依賴，再 COPY . . 複製原始碼，改一行 UI 程式碼不會讓 npm install 重跑。第二階段用 nginx:alpine 這個超輕量基底，只裝進 build 完的靜態檔（dist/），Node.js、npm、TypeScript 編譯器全部留在第一階段，不會進到最終 Image 裡。

try_files $uri $uri/ /index.html 這行是 SPA (Single Page Application) 路由的關鍵：React Router 的前端路由（例如 /wafer/Lot1/1）在伺服器端根本不存在對應的檔案，Nginx 找不到就會回退（fallback）到 index.html，剩下的路由交給 React Router 在瀏覽器端接管——少了這行，重新整理頁面會直接 404。

實際建置過程，npm install 裝了 184 個套件、vite build 把 TypeScript 編譯加打包一次搞定：

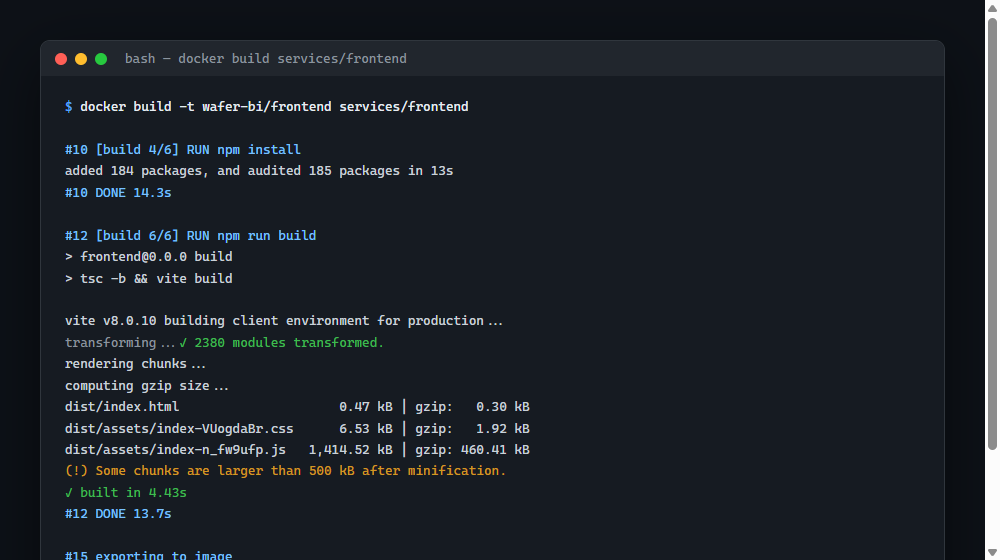

▲ docker build 前端 Image：npm install 14.3 秒、tsc + vite build 4.43 秒完成，產物壓縮後只有 460KB

3. 晶圓熱圖實作大解密

在專案的 services/frontend/src/App.tsx 中，我們定義了 getHeatmapOption 函數，這就是畫出那張晶圓圖的核心魔法。

以下是簡化後的核心配置程式碼：

const getHeatmapOption = (data: any, isThumbnail = false) => {
  if (!data) return {};
  const gridSize = 30; // 假設網格大小為 30x30
  const categories = Array.from({ length: gridSize }, (_, i) => i + 1);

  return {
    tooltip: {
      show: !isThumbnail,
      formatter: (params: any) => {
        const [x, y, val] = params.data;
        return `Die (${x}, ${y})<br/>Value: ${val.toFixed(2)}`;
      }
    },
    // 隱藏 X 軸與 Y 軸，讓畫面更乾淨
    xAxis: { type: 'category', data: categories, show: false },
    yAxis: { type: 'category', data: categories, show: false, inverse: true },

    // 定義色彩映射，根據數值高低顯示從藍到紅的漸層
    visualMap: {
      min: data.min,
      max: data.max,
      calculable: true,
      orient: 'horizontal',
      left: 'center',
      bottom: '0%',
      inRange: {
        color: ['#313695', '#4575b4', '#74add1', '#abd9e9', '#e0f3f8', '#ffffbf', '#fee090', '#fdae61', '#f46d43', '#d73027', '#a50026']
      }
    },

    // 畫一個大圓圈，模擬晶圓的邊界 (Wafer Edge)
    graphic: [{
      type: 'circle',
      shape: { cx: '50%', cy: '50%', r: isThumbnail ? '40%' : '42%' },
      style: {
        fill: 'transparent',
        stroke: 'rgba(150, 150, 150, 0.5)',
        lineWidth: 2,
        shadowBlur: 10,
        shadowColor: 'rgba(0,0,0,0.3)'
      },
      silent: true,
      left: 'center',
      top: 'center',
      z: 10
    }],

    // 將實際的測試數據映射為熱圖座標點
    series: [{
      name: 'Wafer Map',
      type: 'heatmap',
      data: data.data.map((item: any) => [item[0] - 1, item[1] - 1, item[2]]),
      label: { show: false },
      itemStyle: { borderWidth: 0 }
    }]
  };
};

注意 isThumbnail 這個參數的小心機：同一個函數同時服務「批次概覽」的 25 張縮圖（關掉 Tooltip、縮小晶圓邊界）跟「晶圓詳情」的大圖，一魚兩吃。

4. 不只熱圖：統計分析視圖

工程師光看熱圖不夠，還要看分布。「統計分析」頁面用 ECharts 的 boxplot 畫出整個批次 25 片晶圓的參數變異，搭配趨勢圖跟線性回歸：

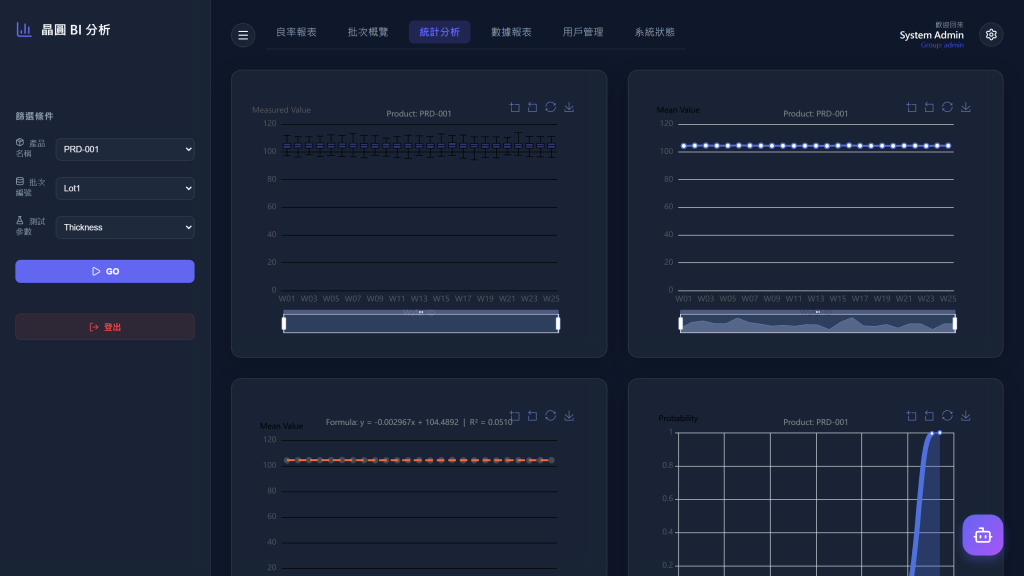

▲ Dark Mode 統計分析：箱型圖 (Boxplot)、批次趨勢與回歸公式

箱型圖的資料是 Day 4 的 FastAPI 後端算好的（/api/stats/{lot_id} 回傳每片晶圓的五數概括），前端只負責畫——計算歸後端、渲染歸前端，這個分工是效能的關鍵。

series: [{
  name: 'Boxplot',
  type: 'boxplot',
  data: statsData.boxplot,  // 後端算好的 [min, Q1, median, Q3, max]
}]

上面截圖裡箱型圖旁邊那條紅色虛線（回歸線），是另一組圖表疊出來的——scatter（實際散點）加一條 line（回歸線），兩個 series 畫在同一個座標系上：

series: [
  {
    name: 'Wafer Mean',
    data: regressionData.means,
    type: 'scatter',
    symbolSize: 10,
    itemStyle: { color: 'var(--accent-color)' }
  },
  {
    name: 'Regression Line',
    data: regressionData.regression_line,
    type: 'line',
    lineStyle: { width: 3, type: 'dashed', color: '#f46d43' },
    symbol: 'none'
  }
]

type: 'scatter' 標出每片晶圓的實際平均值，type: 'line' 疊上後端（/api/regression/{lot_id}）算好的回歸線，symbol: 'none' 讓這條線不要在每個資料點畫一個小圓點、乾淨地只顯示線段。ECharts 的 series 是陣列，本來就是設計成「疊圖」用的——散點加趨勢線、長條加折線這種混合圖表，全部都是同一個 series 陣列裡塞不同 type 而已，不用另外拉第二個圖表元件。

這個統計分析頁面另外還掛了 toolbox（縮放、還原、存成圖片）跟 dataZoom（滑鼠滾輪縮放 + 底部拖曳軸），批次一多、晶圓數量上百片時，使用者自己框選想看的區間，不用死盯著擠成一團的資料點。

5. 微動畫與設計美學 (UI/UX)

除了 ECharts 本身的渲染能力，前端還加了主題切換（Light/Dark Mode），搭配 Lucide Icons 做出有點科技感的側邊欄。上面兩張截圖就是 Dark Mode——切換主題其實只是改 body 的一個 class，所有圖表顏色透過 CSS 變數自動跟著走。

會花這個工不是為了炫技，而是我真心相信：一個讓 User 眼睛一亮的介面，使用率會差非常多。

6. 效能優化小撇步

Canvas 而非 DOM/SVG：ECharts 預設的 Canvas renderer 面對上千個 heatmap cell 依然順暢。
大數據模式：遇到超過十萬點的資料時，可以用 large: true 跟 largeThreshold，犧牲一點渲染特效換取流暢操作。
notMerge：切換晶圓時傳 notMerge={true} 給 echarts-for-react，避免新舊 option 合併造成殘影跟記憶體堆積（這個坑我踩過，畫面疊圖的時候還以為顯卡壞了哭啊）。
