在 Apache Arrow 中，一張資料表不是一個模糊的「表格物件」，而是由三個核心概念組成：

Schema
→ 定義欄位名稱、資料型別與欄位順序

Array
→ 儲存單一欄位、相同型別的一串資料

RecordBatch
→ 將多個等長 Array 組成一批欄式表格資料

可以把它們想成：

Schema 是表格的設計圖
Array 是每一欄實際存放的資料
RecordBatch 是一小批可以交給 Query Engine 處理的表格

Day 8 提到，DataFusion 使用 Arrow 作為記憶體中的欄式資料格式。今天要進一步拆解：當資料進入記憶體後，它究竟長什麼樣子？

Schema、Array 與 RecordBatch 的關係

假設我們有一張訂單表：

在 Arrow 中，這張表可以拆成 Schema 與多個 Array，最後再組合成一個 RecordBatch。

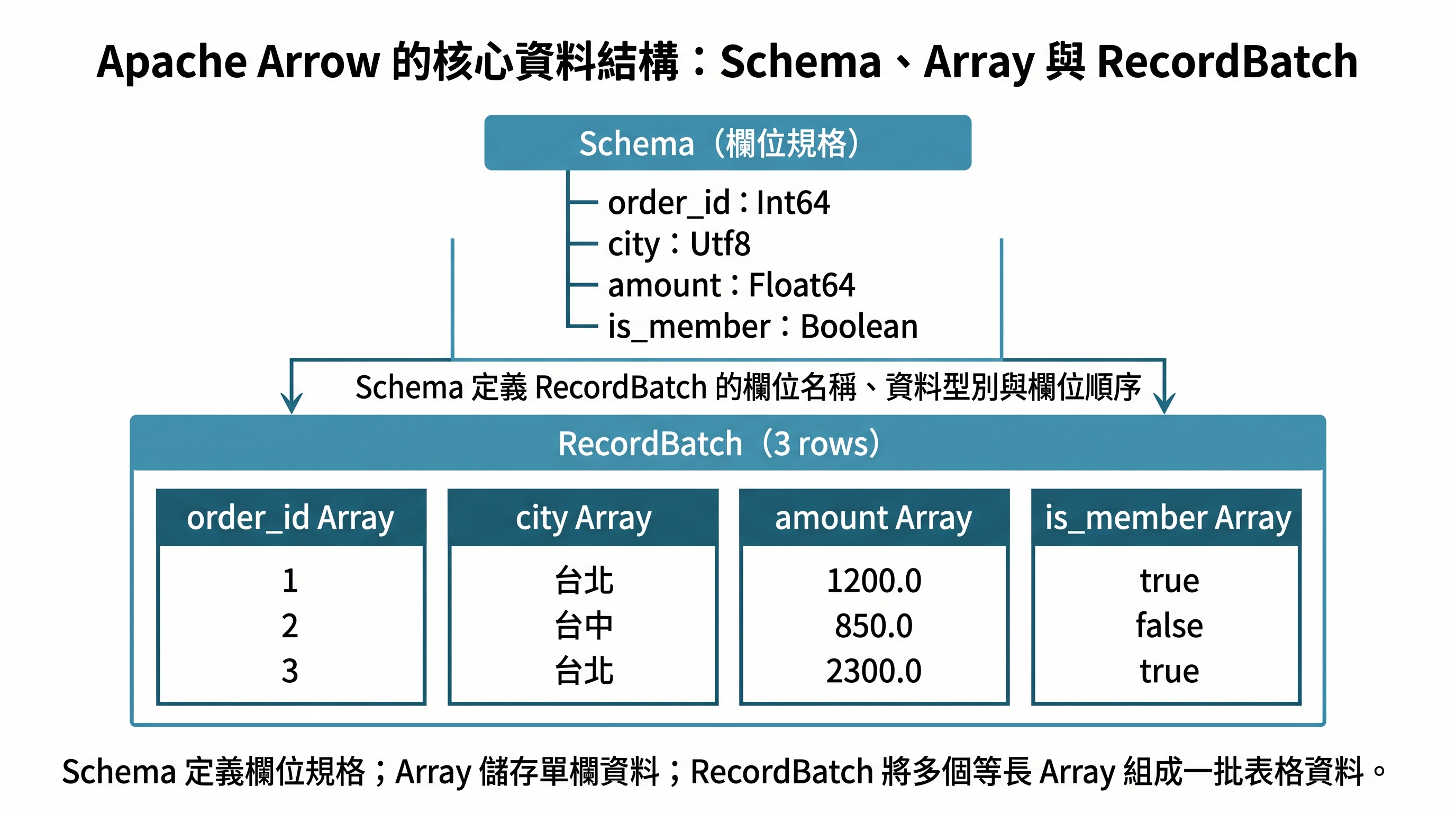

圖 1：Apache Arrow 中 Schema、Array 與 RecordBatch 的關係。圖由本文整理。

接下來分別拆解這三個核心資料結構。

Schema：資料的規格書

Schema 描述一批資料「應該長什麼樣子」。

以上面的訂單資料為例，Schema 可以概念化成：

order_id  : Int64
city      : Utf8
amount    : Float64
is_member : Boolean

Schema 至少告訴我們三件事：

• 欄位名稱
• 每個欄位的資料型別
• 欄位的順序

因此，Schema 不會保存實際訂單資料；它描述的是資料的結構與規則。

可以把它想成資料表的設計圖：

Schema
├── order_id：64 位元整數
├── city：UTF-8 字串
├── amount：64 位元浮點數
└── is_member：布林值

當 Query Engine 讀取 CSV、JSON 或 Parquet 時，需要知道每個欄位的型別，才能正確進行篩選、比較、聚合與 Join。

例如：

SELECT SUM(amount)
FROM orders;

SUM() 需要知道 amount 是可以計算的數值型別；若它其實是字串，就需要先轉型，或直接回傳錯誤。

Array：一個欄位的一串值

在 Arrow 裡，Array 是一串已知長度、而且型別相同的值。

例如訂單資料的 city 欄位：

city Array
[台北, 台中, 台北]

amount 欄位則是另一個 Array：

amount Array
[1200.0, 850.0, 2300.0]

每個欄位都會有自己的 Array：

order_id Array  : [1, 2, 3]
city Array      : [台北, 台中, 台北]
amount Array    : [1200.0, 850.0, 2300.0]
is_member Array : [true, false, true]

這就是 Arrow 的欄式資料表示法：同一欄位的值會集中在一起，而不是將每筆完整資料排在一起。

Row-based
[1, 台北, 1200.0, true]
[2, 台中, 850.0, false]
[3, 台北, 2300.0, true]

Arrow 的 Columnar 表示
order_id  : [1, 2, 3]
city      : [台北, 台中, 台北]
amount    : [1200.0, 850.0, 2300.0]
is_member : [true, false, true]

這也呼應 Day 7 的內容：分析查詢通常只需要其中幾個欄位，因此欄式資料可以讓 Query Engine 集中處理真正需要的資料。

RecordBatch：一小批欄式表格資料

單一 Array 只能表示一個欄位；一張表格則需要多個欄位。

Arrow 會將多個 Array 組合成一個 RecordBatch：

RecordBatch
├── order_id Array  : [1, 2, 3]
├── city Array      : [台北, 台中, 台北]
├── amount Array    : [1200.0, 850.0, 2300.0]
└── is_member Array : [true, false, true]

這裡有一個很重要的規則：

同一個 RecordBatch 中的所有 Array，長度必須相同。

因為各欄位的第 1 個值要組成第 1 列資料：

order_id[0]  = 1
city[0]      = 台北
amount[0]    = 1200.0
is_member[0] = true

合起來才是：

[1, 台北, 1200.0, true]

同樣地，第 2 個位置會組成第 2 列：

[2, 台中, 850.0, false]

所以 RecordBatch 可以視為：

具有共同 Schema 的一小批表格資料。

為什麼不是整張表只用一個 RecordBatch？

實務上的資料量可能很大，一張表可能有數百萬甚至數十億列資料。

如果一次把整張表放進一個 RecordBatch：

一個超大的 RecordBatch

可能會消耗大量記憶體，也不利於串流式處理與平行執行。

因此，資料通常會切成多個批次：

orders
├── RecordBatch 1：前 8,192 列
├── RecordBatch 2：接續的 8,192 列
├── RecordBatch 3：接續的 8,192 列
└── ...

實際批次大小會依資料來源、設定與執行環境而不同；重點是 DataFusion 不需要等待整張表都讀進記憶體，便能開始處理前面的資料批次。

這樣的處理方式有幾個好處：

• 限制單次需要使用的記憶體
• 讓資料能一批一批往下游執行節點傳遞
• 讓不同批次有機會被平行處理
• 更適合處理大型檔案與持續流入的資料

Query Engine 如何處理 RecordBatch？

回到前幾天使用過的 SQL：

SELECT city, SUM(amount)
FROM orders
WHERE is_member = true
GROUP BY city;

假設 DataFusion 收到一個 RecordBatch：

order_id  : [1, 2, 3]
city      : [台北, 台中, 台北]
amount    : [1200.0, 850.0, 2300.0]
is_member : [true, false, true]

它可以依序進行：

1. Filter
   依 is_member = true 篩選資料

2. Projection
   保留 city 與 amount

3. Aggregate
   依 city 分組，計算 SUM(amount)

篩選後的概念結果是：

city   : [台北, 台北]
amount : [1200.0, 2300.0]

接著再聚合：

台北 → 1200.0 + 2300.0 = 3500.0

這裡的關鍵是：DataFusion 的執行節點會接收或產生 Arrow RecordBatch，而不是一次只處理一筆資料列。

Schema 如何幫助 Query Engine 發現問題？

Schema 也扮演資料品質檢查的角色。

例如某份資料原本預期：

amount : Float64

但某一批資料出現：

amount : "unknown"

這就可能造成型別不符。

或者原本預期有四個欄位：

order_id
city
amount
is_member

但新資料少了 amount 欄位，也會讓後續的 SQL 無法正確執行。

因此，Schema 不只是描述資料的文件，它也是 Query Engine 理解資料、規劃查詢與及早發現問題的重要依據。

這也是資料工程常見的工作：在資料進入下游系統前，確認 Schema 是否符合預期。

NULL 在 Arrow 中怎麼表示？

資料不完整是很常見的情況。

例如某筆訂單還沒有城市資料：

概念上，city Array 可以表示為：

city: [台北, NULL, 台北]

Arrow 會額外使用一份 Validity Bitmap（有效性位元圖），記錄每個位置的值是否有效：

值：       [台北,  NULL, 台北]
有效性：   [  1,     0,    1]

1：這個位置有有效值
0：這個位置是 NULL

這樣 Arrow 不需要為每個型別都設計一個特殊的 NULL 值，也能用一致的方式處理缺失資料。

目前只要先記住概念即可；實際的 Bitmap、Buffer 與記憶體配置，之後深入 Arrow 的底層結構時再繼續拆解。

Schema、Array 與 RecordBatch 的分工

最後整理一次：

可以用一句話記住：

Schema 告訴我們資料應該長什麼樣子；
Array 保存每個欄位的實際值；
RecordBatch 把各欄位組成可被 Query Engine 處理的一批資料。

今日小結

今天拆解了 Arrow 最重要的三個核心資料結構。

當資料進入 DataFusion 後，會以 Arrow 的欄式形式存在記憶體中：

Schema
↓
定義欄位規格

Array
↓
儲存每一欄資料

RecordBatch
↓
組成一批可運算的表格資料

這種設計讓 DataFusion 能一批一批執行 Filter、Projection、Aggregate 與 Join，也讓欄式資料處理更有效率。

明天會接著追蹤資料讀取流程：從 CSV、JSON、Parquet 等資料來源開始，資料如何一步步進入 DataFusion，最後變成 Arrow RecordBatch。
