上一篇使用 EXPLAIN 觀察了 SQL 的 Logical Plan。

Logical Plan 描述的是：

這段查詢想完成什麼？

今天再往下一層，介紹 Physical Plan。Physical Plan 描述的是：

這些工作要如何實際執行？

Planning 與 Execution 是前後相接的階段

DataFusion 執行 SQL 時，可以簡化成以下流程：

SQL
 ↓
SQL Parser
 ↓
Logical Plan
 ↓
Logical Optimizer
 ↓
Physical Plan
 ↓
Execution
 ↓
Query Result

Planning 階段負責產生並最佳化查詢計畫，Execution 階段則依照 Physical Plan 讀取資料、執行運算並產生結果。

所以 Planning 與 Execution 不是兩個互相獨立的區塊，而是前後相接：

Planning：決定要做什麼、如何執行
Execution：按照計畫實際處理資料

Logical Plan 與 Physical Plan 的差異

假設我們有以下 SQL：

SELECT city,
       SUM(amount) AS total_amount
FROM orders
WHERE is_member = true
GROUP BY city;

Logical Plan 可能表示成：

Projection
  Aggregate
    Filter
      TableScan

這棵樹描述了查詢的邏輯步驟：

1. 讀取 orders
2. 篩選會員資料
3. 依照城市分組
4. 加總訂單金額
5. 輸出城市與總金額

Logical Plan 不需要決定：

• 使用哪一種聚合演算法
• 是否要將資料重新分區
• 使用多少個執行分割區
• 每個算子要如何傳遞資料
• 使用哪一個實際執行元件

這些細節會在 Physical Plan 中決定。

可以用餐廳來比喻：

Logical Plan
客人想要「依城市統計訂單金額」

Physical Plan
廚房決定先分區處理資料，
再進行局部加總，最後合併結果

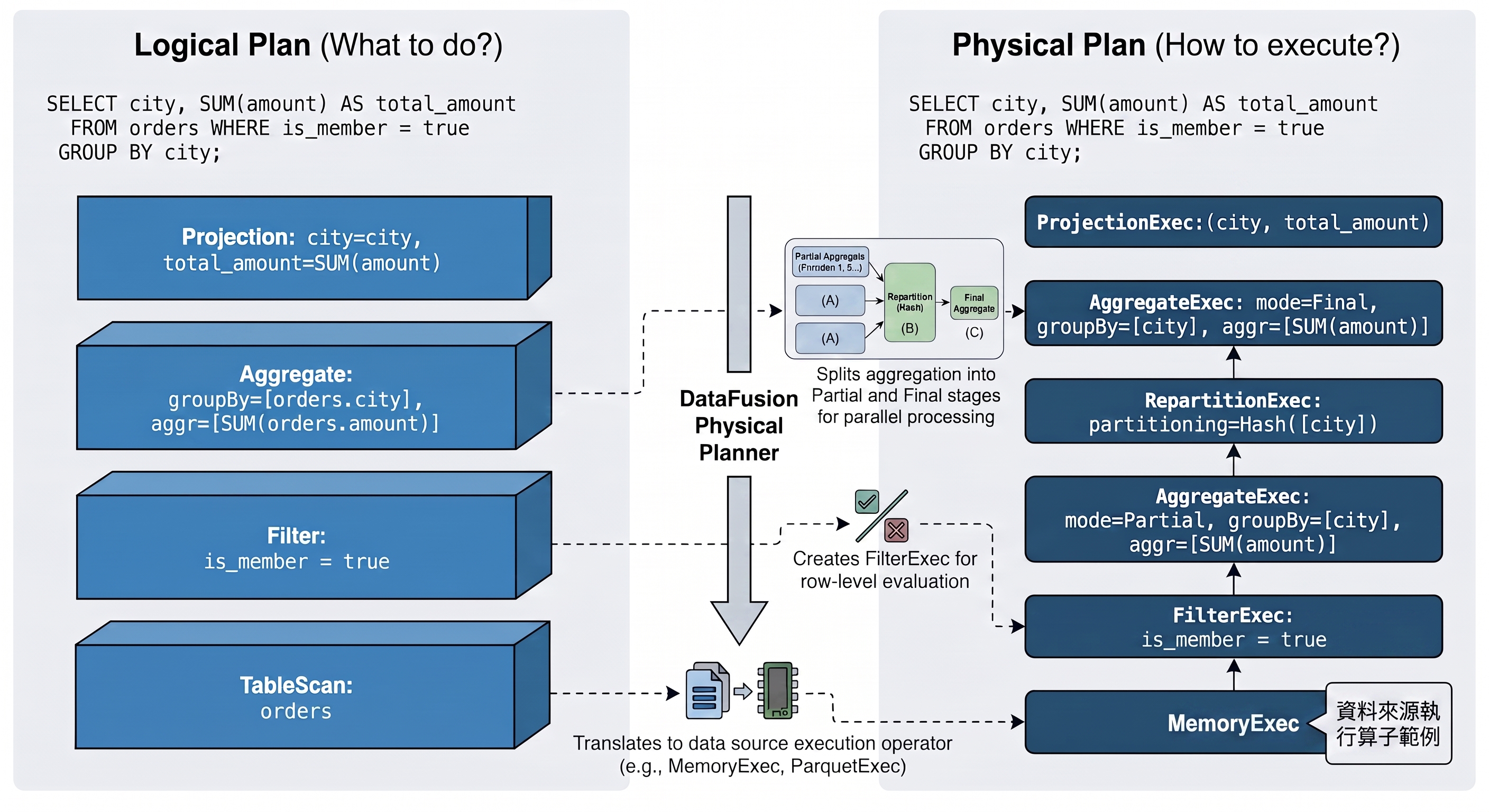

圖 1：DataFusion 將 Logical Plan 轉換為 Physical Plan，並透過不同的 Execution Operator 執行查詢。

圖中的 Physical Plan 為概念示意，實際輸出會依 DataFusion 版本、資料來源與執行設定而不同。

Physical Plan 是什麼？

Physical Plan 是可以交給 Execution Engine 執行的計畫。

同一個 Logical Plan，可能有不同的 Physical Plan。例如，聚合可以：

• 在單一分割區中執行
• 先對各分割區做 Partial Aggregate
• 再將結果合併成 Final Aggregate
• 依照群組欄位重新分區
• 使用不同的執行算子處理資料

因此：

Logical Plan：描述查詢需求
Physical Plan：描述具體執行方式

Physical Plan 的目的，是將抽象的查詢需求轉換成實際可執行的步驟。

TableScan 如何變成資料來源執行算子？

在 Logical Plan 中，資料讀取通常表示為：

TableScan: orders

這代表查詢需要讀取 orders 這張表。

Physical Planner 會根據這張表背後的 TableProvider，建立對應的資料來源執行算子。

不同資料來源可能使用不同的執行元件：

CSV      → CSV 相關的資料來源執行算子
Parquet  → Parquet 相關的資料來源執行算子
Memory   → MemoryExec

這些執行算子在真正執行時會：

1. 開啟資料來源
2. 讀取資料
3. 依照 Schema 解讀欄位
4. 產生 Arrow RecordBatch
5. 將資料傳給下一個執行算子

因此，TableScan 本身不是直接讀檔案，而是描述：

需要掃描哪一張表。

真正的資料讀取工作會在 Physical Plan 的資料來源算子中完成。

Filter 如何變成 FilterExec？

Logical Plan 中的篩選條件可能是：

Filter: orders.is_member = Boolean(true)

它對應到 SQL：

WHERE is_member = true

轉換成 Physical Plan 後，通常會看到：

FilterExec: is_member = true

FilterExec 會從上游接收 RecordBatch，逐列判斷條件，只讓符合條件的資料繼續往下游傳遞。

可以簡化成：

輸入 RecordBatch
        ↓
FilterExec
        ↓
只保留 is_member = true 的資料

如果資料來源支援條件下推，DataFusion 也可能嘗試把篩選條件交給資料來源處理，減少實際需要讀取的資料量。

Aggregate 如何變成 AggregateExec？

Logical Plan 中的聚合可能表示為：

Aggregate:
  groupBy=[[orders.city]]
  aggr=[[SUM(orders.amount)]]

Physical Plan 中則可能變成：

AggregateExec: mode=Partial

以及：

AggregateExec: mode=Final

這代表 DataFusion 將聚合拆成兩個階段。

Partial Aggregate

每個分割區先獨立計算部分結果：

Partition 1 → Taipei: 1200
Partition 2 → Taipei: 2300

Final Aggregate

再將不同分割區的結果合併：

Taipei: 1200 + 2300 = 3500

這種方式可以讓不同分割區平行處理，最後再合併結果。

簡化流程如下：

RecordBatch
    ↓
Partial Aggregate
    ↓
Repartition
    ↓
Final Aggregate
    ↓
聚合結果

實際是否拆成 Partial 與 Final，會依照查詢內容、資料來源與執行設定而有所不同。

Physical Plan 如何決定資料分區？

大型資料通常會被切成多個 Partition，讓不同執行緒可以平行處理：

Partition 1
Partition 2
Partition 3
Partition 4

Physical Plan 可能會出現：

RepartitionExec

它的工作是依照某個欄位重新分配資料。

例如：

RepartitionExec:
  partitioning=Hash([city])

這表示 DataFusion 可能依照 city 的值進行 Hash Partition。

同一個城市的資料會被分配到相同的 Partition，這樣後續的：

GROUP BY city

就能更有效率地執行。

不過，分區數量並不是越多越好：

分區太少
→ CPU 使用率可能不足

分區太多
→ 可能增加排程與資料交換成本

因此，Physical Planner 需要在平行處理與額外成本之間取得平衡。

Physical Plan 如何決定執行順序？

假設 Physical Plan 如下：

ProjectionExec
  AggregateExec
    RepartitionExec
      AggregateExec
        FilterExec
          MemoryExec

通常可以由下往上閱讀：

MemoryExec
    ↓
FilterExec
    ↓
AggregateExec（Partial）
    ↓
RepartitionExec
    ↓
AggregateExec（Final）
    ↓
ProjectionExec

執行流程就是：

1. MemoryExec 讀取記憶體中的資料
2. FilterExec 篩選會員資料
3. Partial AggregateExec 進行局部加總
4. RepartitionExec 依照城市重新分配資料
5. Final AggregateExec 合併聚合結果
6. ProjectionExec 輸出最後需要的欄位

每個執行算子通常會接收上游的 Arrow RecordBatch，處理後再產生新的 RecordBatch。

使用 EXPLAIN 觀察轉換結果

可以在 DataFusion CLI 中執行：

EXPLAIN FORMAT INDENT
SELECT city,
       SUM(amount) AS total_amount
FROM orders
WHERE is_member = true
GROUP BY city;

輸出中的 Logical Plan 可能接近：

Projection
  Aggregate
    Filter
      TableScan

Physical Plan 則可能接近：

ProjectionExec
  AggregateExec
    RepartitionExec
      AggregateExec
        FilterExec
          MemoryExec

實際輸出會受到以下因素影響：

• DataFusion 版本
• 使用的資料來源
• Partition 數量
• 查詢最佳化設定
• 資料來源是否支援條件下推或欄位裁剪

所以不同環境看到的算子名稱與排列方式可能不完全相同。

EXPLAIN 與 EXPLAIN ANALYZE

EXPLAIN SELECT ...;

主要用來查看查詢計畫。

EXPLAIN ANALYZE SELECT ...;

則會實際執行查詢，並顯示執行時間、輸出批次與其他統計資訊。

可以這樣區分：

EXPLAIN
查看「準備怎麼執行」

EXPLAIN ANALYZE
實際執行並查看「執行得如何」

如果只是想理解查詢計畫，先使用 EXPLAIN 即可；如果要分析效能，再使用 EXPLAIN ANALYZE。

從 SQL 到執行結果

把今天的內容串起來：

SQL
 ↓
Logical Plan
  TableScan
  Filter
  Aggregate
  Projection
 ↓
Logical Optimizer
 ↓
Physical Plan
  MemoryExec / DataSourceExec
  FilterExec
  RepartitionExec
  AggregateExec
  ProjectionExec
 ↓
Arrow RecordBatch Stream
 ↓
Query Result

這也說明了 DataFusion 為什麼要分成 Logical Plan 與 Physical Plan：

Logical Plan
讓系統理解查詢需求

Physical Plan
讓系統選擇實際執行方式

今日小結

今天理解了 Physical Plan 的角色：

• TableScan 描述需要掃描哪張表
• 資料來源執行算子負責實際讀取資料
• Filter 可能轉換成 FilterExec
• Aggregate 可能轉換成 Partial 與 Final AggregateExec
• RepartitionExec 負責重新分配資料
• ProjectionExec 負責產生最後的輸出欄位
• Physical Plan 會決定資料的執行順序與平行方式
• RecordBatch 是執行算子之間傳遞的資料單位

下一篇將完整追蹤一段 SQL 的生命週期，從 SQL 輸入開始，一路觀察它如何經過解析、規劃、最佳化、執行，最後產生查詢結果。
