先回應讀者的問題：Schema 和 Physical Plan 的關係

有讀者提問：Physical Planner 建立資料來源運算子時，Schema 到底扮演什麼角色？

這裡可以先釐清一點：Schema 並不是直接被轉換成資料來源運算子，而是建立運算子時所依據的欄位規格。

以 orders 表為例，TableProvider 會提供：

city: Utf8
amount: Float64
is_member: Boolean

DataFusion 在建立 Logical Plan 時，會利用這份 Schema 確認欄位是否存在、資料型別是否正確，以及查詢需要哪些欄位。

接著，Physical Planner 會根據 TableScan、Schema 與 TableProvider 提供的掃描方式，建立對應的資料來源執行算子。執行時，這些算子會依照 Schema 解讀 CSV、JSON 或 Parquet 中的資料，並產生符合 Schema 的 Arrow RecordBatch：

Schema
  city: Utf8
  amount: Float64
  is_member: Boolean
        ↓
Arrow RecordBatch
  city: [Taipei, Taipei]
  amount: [1200.0, 2300.0]
  is_member: [true, true]

可以將三者的關係簡化成：

Schema
→ 描述欄位名稱與資料型別

TableProvider
→ 提供 Schema 與資料來源的掃描方式

Physical Planner
→ 根據這些資訊建立執行算子

Data Source Execution
→ 讀取資料並產生 RecordBatch

因此，Schema 同時參與兩個階段：

• 在 Planning 階段，協助欄位解析、型別檢查與欄位裁剪
• 在 Execution 階段，確保讀出的資料能以正確的欄位與型別表示

接下來就用一段實際 SQL，完整追蹤一段 SQL 從輸入字串到查詢結果的過程！

今天使用的 SQL

假設有一張 orders 表：

我們想找出會員訂單中，各城市的訂單總金額：

SELECT city,
       SUM(amount) AS total_amount
FROM orders
WHERE is_member = true
GROUP BY city;

預期結果：

雖然這段 SQL 很短，但 Query Engine 背後會經過多個階段。

SQL 的完整生命週期

SQL String
    ↓
SQL Parser
    ↓
AST
    ↓
Analyzer / Planner
    ↓
Logical Plan
    ↓
Logical Optimizer
    ↓
Optimized Logical Plan
    ↓
Physical Planner
    ↓
Physical Plan
    ↓
Execution
    ↓
Arrow RecordBatch
    ↓
Query Result

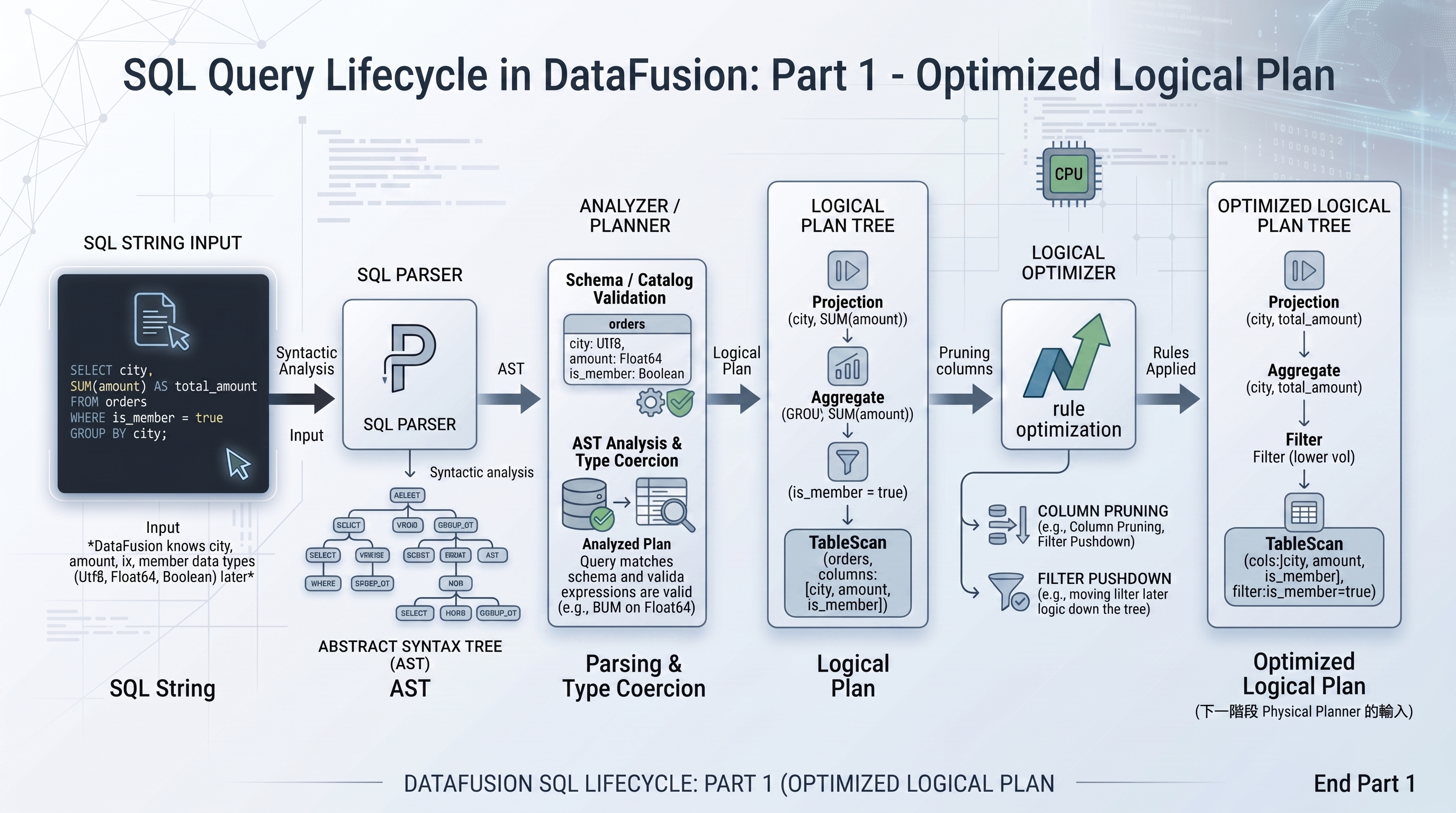

圖 1：DataFusion SQL Lifecycle Part 1——SQL 從字串輸入開始，經過 Parser、Schema / Catalog 驗證、Logical Plan 建立與最佳化，產生 Optimized Logical Plan。
本圖聚焦於 SQL 解析至 Optimized Logical Plan 的流程；Physical Plan、Execution 與 Query Result 將在後續階段介紹。

第一步：輸入 SQL 字串

最開始，DataFusion 收到的只是一段文字：

SELECT city,
       SUM(amount) AS total_amount
FROM orders
WHERE is_member = true
GROUP BY city;

此時 DataFusion 還不知道：

• orders 是否存在
• city、amount 與 is_member 是否存在
• amount 的資料型別是什麼
• SUM(amount) 是否為合法操作
• is_member = true 是否為合法比較

這些資訊需要在後續階段分析。

第二步：SQL Parser 產生 AST

SQL Parser 會進行詞法分析與語法分析，將 SQL 文字轉換成 AST（Abstract Syntax Tree，抽象語法樹）。

可以簡化成：

SELECT
├── city
└── SUM(amount) AS total_amount

FROM orders

WHERE is_member = true

GROUP BY city

Parser 主要確認 SQL 是否符合文法，例如：

• SELECT 後面是否有欄位
• FROM 後面是否有資料表
• WHERE 條件是否寫法正確
• GROUP BY 是否放在適當位置

Parser 只負責理解語法，通常還不會確認資料表或欄位是否真的存在。

例如：

SELECT unknown_column
FROM orders;

這段 SQL 可能符合語法，但 unknown_column 是否存在，要等到後續分析階段才會確認。

第三步：Analyzer 使用 Schema 解析欄位

接著，DataFusion 會透過 Catalog 與 TableProvider 取得 orders 的 Schema：

orders
├── city: Utf8
├── amount: Float64
└── is_member: Boolean

Analyzer 會將 SQL 中的欄位名稱解析成實際欄位：

city       → orders.city
amount     → orders.amount
is_member  → orders.is_member

同時檢查：

• orders 是否存在
• 欄位是否存在
• is_member = true 是否為合法比較
• SUM(amount) 是否支援 Float64
• GROUP BY city 是否符合聚合規則

如果欄位不存在或型別不相容，查詢會在此階段失敗。

第四步：建立 Logical Plan

分析完成後，DataFusion 會建立 Logical Plan：

Projection
  Aggregate
    Filter
      TableScan

展開來看：

Projection:
  city
  SUM(amount) AS total_amount
    ↓
Aggregate:
  GROUP BY city
  SUM(amount)
    ↓
Filter:
  is_member = true
    ↓
TableScan:
  orders

Logical Plan 描述的是：

這段查詢需要完成哪些工作。

此時還沒有決定要使用哪個具體執行元件。

第五步：Logical Optimizer 最佳化

DataFusion 會套用 Logical Optimizer Rules，嘗試改善查詢計畫。

欄位裁剪

原始查詢只需要：

city
amount
is_member

因此其他不需要的欄位可以不讀取。

條件下推

WHERE is_member = true 可以盡早執行：

先篩選資料
再進行 GROUP BY

這樣可以讓較少的資料進入後續聚合階段。

最佳化後，計畫仍然描述查詢邏輯，但已經減少不必要的欄位與資料處理。

第六步：建立 Physical Plan

Physical Planner 會將 Optimized Logical Plan 轉換成 Physical Plan。

概念上可能變成：

ProjectionExec
  AggregateExec: mode=Final
    RepartitionExec: Hash(city)
      AggregateExec: mode=Partial
        FilterExec: is_member = true
          DataSourceExec

這些節點代表實際執行時使用的元件：

實際名稱會依資料來源與 DataFusion 版本而有所不同。

第七步：讀取資料來源

執行開始後，資料來源執行算子會讀取實際資料。

如果資料來自：

CSV
JSON
Parquet

資料來源元件會負責：

1. 開啟檔案
2. 讀取資料
3. 依照 Schema 解碼欄位
4. 建立 Arrow Array
5. 組成 Arrow RecordBatch

例如讀入的資料可能表示成：

city:       [Taipei, Taichung, Taipei]
amount:     [1200.0, 850.0, 2300.0]
is_member:  [true, false, true]

第八步：執行 FilterExec

FilterExec 執行：

WHERE is_member = true

資料會被篩選成：

city:       [Taipei, Taipei]
amount:     [1200.0, 2300.0]
is_member:  [true, true]

Taichung 的資料因為 is_member = false，不會繼續傳遞到下游。

第九步：執行 AggregateExec

接著執行：

GROUP BY city

以及：

SUM(amount)

如果資料被切成多個 Partition，DataFusion 可能將聚合分成兩個階段：

Partial Aggregate
    ↓
Repartition
    ↓
Final Aggregate

在這個範例中：

Taipei  → 1200.0 + 2300.0 = 3500.0
Taoyuan → 1750.0

Partial Aggregate 先在各分區計算部分結果，Final Aggregate 再合併這些結果。

第十步：執行 ProjectionExec

最後，ProjectionExec 只保留查詢要求的欄位：

city
total_amount

執行結果可以表示成 Arrow RecordBatch：

city:          [Taipei, Taoyuan]
total_amount:  [3500.0, 1750.0]

CLI 或應用程式再將這些資料格式化成表格，顯示給使用者。

用 EXPLAIN 觀察查詢計畫

在 DataFusion CLI 中執行：

EXPLAIN FORMAT INDENT
SELECT city,
       SUM(amount) AS total_amount
FROM orders
WHERE is_member = true
GROUP BY city;

可能會看到類似的結果：

logical_plan
  Projection
    Aggregate
      Filter
        TableScan

physical_plan
  ProjectionExec
    AggregateExec
      RepartitionExec
        AggregateExec
          FilterExec
            DataSourceExec

實際輸出會受到以下因素影響：

• DataFusion 版本
• 使用的資料來源
• Partition 數量
• 查詢最佳化設定
• 資料來源是否支援條件下推或欄位裁剪

因此，上面的計畫是理解流程的示意，不代表所有環境都會完全相同。

Planning 與 Execution 的關係

現在可以回答前幾天讀者提出的問題：

Planning 和 Execution 是獨立的兩塊嗎？

它們是不同階段，但不是互相獨立。

Planning
負責產生「如何執行」的計畫
        ↓
Execution
依照這份計畫實際處理資料

Planning 階段如果沒有產生 Physical Plan，Execution Engine 就不知道要使用哪些算子與執行順序。

而 Execution 階段則會將 Physical Plan 轉化成實際的資料流處理。

今日小結

今天完整追蹤了一段 SQL 的生命週期：

1. Parser 將 SQL 文字轉成 AST
2. Analyzer 使用 Schema 解析欄位與型別
3. DataFusion 建立 Logical Plan
4. Logical Optimizer 改善查詢計畫
5. Physical Planner 產生 Physical Plan
6. Execution Engine 讀取資料並執行算子
7. Arrow RecordBatch 在算子之間傳遞
8. 最後產生查詢結果

可以用一句話總結：

Logical Plan 說明查詢要完成什麼，Physical Plan 決定查詢如何執行，而 Execution Engine 依照這份計畫處理實際資料。

接下來將進入第四階段，介紹 Query Optimizer 如何透過欄位裁剪、條件下推與資料來源最佳化，降低查詢成本。
