昨天讀完 TileLoom 的 Introduction 和 Framework Overview，
今天繼續從 paper Section 2.2 開始，看一個 matmul 候選方案怎麼經過 spatiotemporal mapping、reuse analysis、memory operation planning 與 performance model。後半段再讀 Wormhole 與 Blackhole 的實驗，檢查 compiler 做出的這些決策是否帶來實際收益。

本篇大綱

• Spatiotemporal mapping 的輸入是什麼？
• Spatial 和 temporal：logical grid 怎麼放到 core grid
• Reuse analysis：從 affine access 的依賴關係開始
• Hardware representation：用 df dialect 描述目標硬體
• Performance model：從 innermost loop 往外估計
• 論文和目前專案實作的差距
• 實驗結果

Spatiotemporal mapping 的輸入是什麼？

TileLoom 進入 dataflow planning 前，front-end 要先產生統一的 dataflow-agnostic MLIR。Paper Listing 1 用 matmul 當例子，關鍵結構可以簡化

affine.parallel (%block_id_x, %block_id_y) = ... {
  %acc = linalg.fill ...

  %result = scf.for %k = ... iter_args(%tile = %acc) {
    // 用 block id 與 k 計算 A、B tile 位址
    // memref.copy 載入 A tile 與 B tile
    // linalg.matmul 計算一個 output tile
  }

  // 寫回 C tile
}

affine.parallel 上的 %block_id_x 和 %block_id_y 還是 logical grid indices。它們分別對應 matmul 輸出空間的 M 軸與 N 軸。scf.for %k 則在單一 output tile 內順序累加 K 軸的 partial products。

Front-end 還有一個規定是 load 與 store 的位址計算必須是 tile indices 和 intra-tile indices 的 affine function。後面 reuse analysis 才能檢查某個 memory access 依賴哪些 loop variables。

Tile-wise computation 使用 linalg 表達。Dataflow planning 不會改寫這一段運算，它主要重組外層 loops、memory allocation、copy 和 communication。

Spatial 和 temporal：logical grid 怎麼放到 core grid

假設目標硬體是 8 × 8 core grid。TileLoom 可以將上述 logical loops 改寫成 paper Listing 2 的結構

affine.parallel (%x, %y) = (0, 0) to (8, 8) {
  affine.for %tx = 0 to %grid_dim_x ceildiv 8 {
    affine.for %ty = 0 to %grid_dim_y ceildiv 8 {
      scf.for %k = ... {
        // tile-wise computation
      }
    }
  }
}

這裡有三種 loop

Spatiotemporal mapping 會搜尋三類選擇

選擇一：logical axis 映射到哪個 spatial axis

M 軸、N 軸可以映射到 hardware x 軸或 y 軸，不同映射會改變 A 與 B tile 在 mesh 上的重用方向。

選擇二：tiling order

同一個 logical axis 也可能被多個 spatial axes 切分，Tiling 順序會決定相鄰 tiles 如何排列在 core grid 上，也會改變 NoC traffic。

選擇三：remaining loops 的 temporal order

可用的 spatial axes 分配完之後，剩下的 logical work 會變成 temporal loops。%tx 和 %ty 的順序決定 core array 先計算哪批 tiles，因此影響 temporal reuse 和 buffer lifetime。

每一個 mapping candidate 都會產生一個具體 loop nest。後續 reuse analysis 不需要猜測 mapping，可以直接檢查這個 loop nest 內的 affine accesses。

Reuse analysis：從 affine access 的依賴關係開始

TileLoom 對每個 memory access 檢查 affine expression 使用了哪些 induction variables。判斷規則很直接

• Access 不依賴某個 spatial index，代表沿該軸的 cores 使用同一個 tile，存在 spatial reuse。
• Access 不依賴某個 temporal loop variable，代表多次 tile waves 使用同一個 tile，存在 temporal reuse。
• Access 只依賴 intra-core sequential indices，重用範圍就在單一 core 內。

以 matmul 為例

C[m, n] += A[m, k] * B[k, n]

A[m, k] 與 n 無關，所以處理不同 n tiles 的 cores 可以共用 A tile。B[k, n] 與 m 無關，所以處理不同 m tiles 的 cores 可以共用 B tile。實際上是 row broadcast 還是 column broadcast，取決於 M／N 軸如何映射到 hardware x／y 軸。

Spatial reuse：從 per-core global load 變成 NoC broadcast

TileLoom 先建立保守 baseline：每個 core 都在最內層 loop 自行從 global memory 載入 tile。如果 access 具有 spatial reuse，compiler 可以讓少數 producer cores 載入資料，再經由 NoC 傳給其他 cores。

一個 tile 可能只沿單一軸重用，也可能沿兩軸重用。兩軸 reuse 可以有多種具體實現，先複製到每一列再沿列 broadcast，或先複製到每一欄再沿欄 broadcast。這些方案的 global load 數量、NoC links 和 congestion 不同，所以都要交給 cost model 比較。

Temporal reuse：hoist load 與 buffer footprint

Temporal reuse 會嘗試把 load 移到更外層的 loop

before:
for tm:
  for tn:
    for tk:
      load A[tm, tk]

after hoisting:
for tm:
  load A[tm, *]
  for tn:
    for tk:
      use buffered A[tm, tk]

將 A[tm, tk] 移到 tn 外層，可以讓不同 tn iterations 共用 A tiles。代價是 A[tm, *] 要在 local buffer 保持更久。

Paper 用兩條規則描述這個交換

• Load 移過一個它不依賴的 loop，重用增加，buffered region 不需要擴大
• Load 移過一個它會依賴的 loop，同時 live 的 distinct tiles 增加，buffer footprint 也會增加

TileLoom 會列舉合法的 hoisting levels，計算每個方案需要的 buffer capacity，並排除超過硬體容量的候選。

Spatial reuse 與 temporal reuse 可以同時存在。一個 tile 可以先 broadcast 到多個 cores，然後在每個 core 的多次 temporal iterations 中重用。最後產生的 candidate 會明確記錄

• Tile 在什麼時間點存放於哪個 memory
• Load 是 global load 還是 broadcast
• Broadcast 使用哪些 NoC resources
• Buffer 的容量與 lifetime

Hardware representation：用 df dialect 描述目標硬體

Mapping 和 reuse 候選需要一份可機器讀取的硬體資料。TileLoom 使用自訂 MLIR df dialect 描述 scale-out topology、memory hierarchy、connectivity 與 intra-core compute resources。

Paper Listing 6 用下列結構描述 8 × 8 cores 與水平、垂直 NoC

%x = df.spatial_dim 8
%y = df.spatial_dim 8
%cores = df.core {scaleout = (%x, %y)}
%noc_h = df.interconnects ...
%noc_v = df.interconnects ...

Listing 7 再加入 per-core L1 scratchpad、DRAM banks 與它們之間的連線。Listing 8 會把 matrix unit 與 vector unit 綁定到 cores。不同 compiler passes 只需讀取自己需要的詳細程度：

• Spatiotemporal mapping 需要 core topology 與 interconnect。
• Data movement planning 額外需要 memory placement、capacity 與 connectivity。
• Performance model 再使用 per-core compute throughput。

Paper Figure 3 還用 1D triple-ring 架構示範 df dialect 不只能描述 Tenstorrent 2D mesh。不過實驗仍以 Wormhole 與 Blackhole 為主，所以這裡只能確認 representation 的表達能力，不能當成 TileLoom 已在 triple-ring 硬體上完成 end-to-end 驗證。

Performance model：從 innermost loop 往外估計

Spatiotemporal mapping 與 data movement planning 會產生多個 candidates。每個 candidate 的 loops、memory operations、broadcasts 與 hardware bindings 都已經具體化。Performance model 要估計每個 candidate 的 execution time，並選出 top-k。

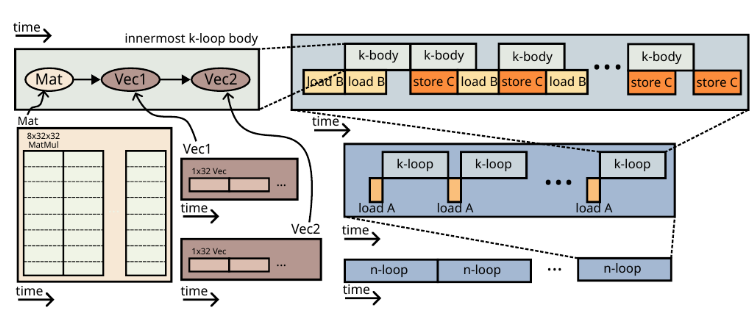

圖片出處：Wei Li et al.，〈TileLoom: Automatic Dataflow Planning for Tile-Based Languages on Spatial Dataflow Accelerators〉，Figure 4，CC BY 4.0

Figure 4 從左到右、從內層到外層表達三個估計尺度

1. 將 innermost loop body 的 linalg operations 拆成 df.mat、df.vec 或 df.scalar 可執行的 low-level operations，估計單一 core 的 compute cost。
2. 估計 k-loop 內 load、compute 與 store 在 double buffering 下的 overlap。
3. 再向外組合 k-loop、n-loop 與其他 loops，加入 temporal reuse 與跨 core communication cost。

Load、compute 與 store overlap

Paper 假設 innermost loop 使用 pipelined load–compute–store 與 double buffering。Iteration i 執行 compute 時，可同時處理 iteration i+1 的 load 和 iteration i-1 的 store。Steady state throughput 取決於 compute 與 data movement 哪一邊較慢，開頭與結尾還要加上 pipeline fill／drain cost。

這是 model assumption，不代表任意 backend 都能達成完整 overlap。TileLoom 用它來排序 candidates，還可以用 optional profiling 補上模型沒有描述的微架構差異。

NoC contention

多個 memory operations 可能同時使用相同 NoC links 或 DRAM banks。TileLoom 會根據 candidate 上的 resource annotations 將 transfers 分組，再按同時使用相同資源的 traffic 估計 effective bandwidth。

例如，row broadcast 只使用 horizontal links，整個 mesh 的 broadcast 可能同時使用 horizontal 與 vertical links。兩種候選就算 global load 數量相同，NoC congestion 也可能不同。

Top-k 與 hardware profiling

Model 先依 estimated time 排序，只將 top-k candidates 交給 backend 做完整 code generation 與硬體 profiling。k 較大時，找到更好 mapping 的機率提高，編譯與 profiling time 也會增加。

Front-end 與 backend 怎麼落地

Triton 與 Helion front-end

TileLoom 目前支援 Triton 與 Helion。兩邊先使用現有 Python autotuning stack 選擇 tile／block shape，再進入共同 MLIR representation。

參考用 Triton flow

Triton kernel
  → triton-shared
  → MLIR
  → custom affinization pass
  → normalized dataflow-agnostic MLIR

參考用 Helion flow

Helion kernel
  → Python-level tuning
  → Helion Device IR
  → custom lowering tool
  → normalized dataflow-agnostic MLIR

Core planning pipeline 只要接收相同的 affine／linalg／scf representation，就可以共用後續 passes。當然，這還是 paper 展示的兩個 front-ends，不能直接推論任意 tile DSL 都已經可以接入。

TT-Metalium backend

TileLoom 會將 dataflow-aware MLIR lower 到 TT-Metalium C API。TT-Metalium 提供 coarse-grained compute、synchronization、buffer allocation 與 data movement primitives。

TileLoom 在 block-level 計算圖上執行 lifetime analysis，用 operation lifetime 決定 buffer allocation，並安排 memory、compute 與 data movement operations 之間的同步。TT-Metalium 再將這些 coarse-grained operations 降成硬體指令。

論文和目前專案實作的差距

上面是 2026 年 5 月的 arXiv v2 說明 df dialect。截至 2026 年 8 月，Loom 公開專案的架構已經重構，硬體拓樸、運算資源與效能模型分別由 ADL、MLAR 與 Loom dialect 負責。

現行 ADL 的 operations 包括 adl.spatial_dim、adl.memory.bank、adl.memory.array、adl.processor.compute、adl.processor.dmover、adl.arch.compose 與 adl.arch.scale。它們和論文中的 df.* 沒有逐項對應，例如 ADL 裡找不到把 df.mat、df.vec、df.scalar 原封不動換字首後的 operations。因此，ADL 比較接近 df 裡硬體拓樸部分的後繼表示，完整的 architecture 與 performance model 要連同 MLAR 一起看。目前的 Loom architecture 文件 也把兩者分開，loom-dataflow 擁有 ADL 與 Loom dialect，loom-mlar 提供 architecture description 與 schedule evaluation。

目前程式還不確定是否可以重現論文 performance model 宣稱的能力，還在研究中，目前公開實作能執行到哪個範圍，還是要以專案文件和程式碼為準。loom-mlar README 列出的限制包括，parallel schedule 已經可以序列化，但 evaluator 尚未實作它的評估，resource maps 可以表示 contention 關係，schedule evaluator 還不會執行 resource-aware parallel scheduling。這和論文後面要估算的跨 core parallel execution 與 NoC contention 直接相關。

Evaluation setup

論文在兩代 Tenstorrent cards 上實驗

作者無法取得完整的 proprietary hardware specification，因此用 isolated microbenchmarks 測量 matrix／vector unit throughput、effective NoC bandwidth 與 DRAM bandwidth，再將這些數值填入 df hardware representation。這一點同時是方法與限制：hardware model 可以由測量建立，測量沒有覆蓋的微架構行為則會變成 model error。

下面 end-to-end 結果都使用 performance model 排名第一的 top-1 candidate，沒有執行 optional profiling-based tuning。因此，Table 2 呈現 static architecture model 與 dataflow planning 直接選出方案後的效能。

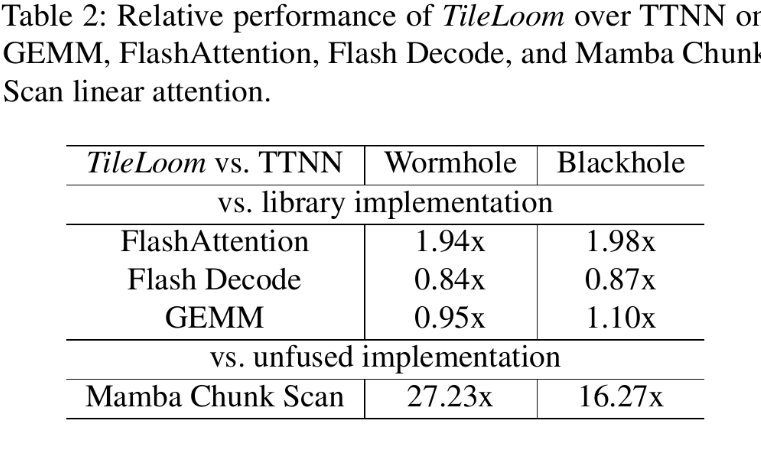

Table 2

圖片出處：Wei Li et al.，〈TileLoom: Automatic Dataflow Planning for Tile-Based Languages on Spatial Dataflow Accelerators〉，Table 2，CC BY 4.0

Table 2 報告多個 input shapes 的 geometric mean

前三列可以與 TTNN library implementation 比較。Mamba Chunk Scan 的 baseline 是由現有 TTNN operations 組成的 unfused implementation，TileLoom 使用 fused Helion kernel。因此 27.23× 和 16.27× 包含 fusion 與 dataflow planning 的綜合影響，不能和前三列當成同一種 baseline。

FlashAttention：reuse 能夠變成 DRAM traffic reduction

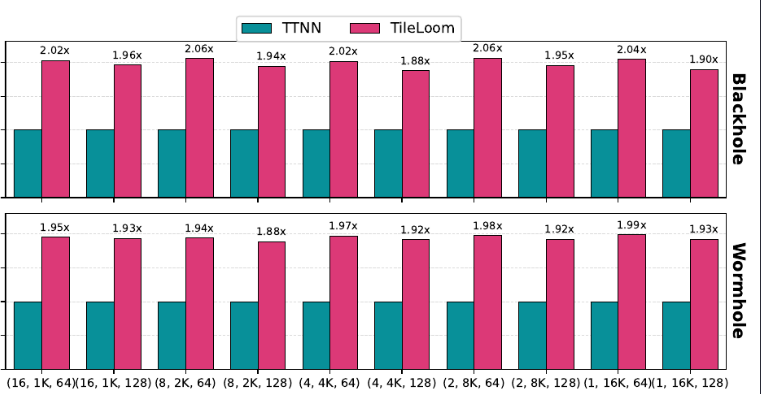

Paper 測量 non-causal FlashAttention，sequence length 從 1024 到 16384，attention heads 為 64 或 128，batch size 則依 DRAM capacity 調整。

圖片出處：Wei Li et al.，〈TileLoom: Automatic Dataflow Planning for Tile-Based Languages on Spatial Dataflow Accelerators〉，Figure 5，CC BY 4.0

圖的上半是 Blackhole，下半是 Wormhole。X 軸是 (batch size B, sequence length L, heads N) 組合，Y 軸是 normalized performance，TTNN 固定為 1。TileLoom 在圖中的結果約為 1.88×～2.06×。

Paper 將收益歸因於 attention operands 的 on-chip reuse：mapping 讓 key tiles 可以在多個 query／value tiles 之間共用，減少重複 DRAM loads。這張圖支持的範圍是論文測量的 non-causal FlashAttention shapes，不能直接推廣到 causal attention 或任意 attention implementation。

Flash Decode：可用 mapping space 變小

Flash Decode 可視為 query length = 1 的 attention。Query axis 幾乎沒有 spatial parallelism，主要 parallelism 來自 batch 與 key／value sequence split。Compiler 能嘗試的 dataflow mappings 變少，重點轉到 cross-core gather-reduce 和 block-level code quality。

TileLoom 在 Wormhole 達到 TTNN 的 0.84×，Blackhole 為 0.87×。Paper 的解釋是 TTNN baseline 含有針對 Flash Decode 手工調校的 scheduling 與 reduction 最佳化。這組結果也說明自動 dataflow planning 的收益受 workload parallelism 形狀限制。

GEMM：硬體的 compute-to-bandwidth ratio 會改變收益

GEMM 在 Wormhole 是 0.95× TTNN，在 Blackhole 是 1.10×。Paper 將差異連到兩代硬體的 compute-to-bandwidth ratio：Blackhole 的 FP16 peak throughput 是 Wormhole 的 2.53×，off-chip bandwidth 則是 1.78×。Compute 成長快於 off-chip bandwidth 後，memory traffic 與 placement 對效能的影響變大。

Wormhole GEMM 常接近 compute-bound，減少 DRAM traffic 對 runtime 的幫助有限，TileLoom 也還沒有 TTNN 手工 GEMM library 的所有微架構專用最佳化。Blackhole 的 memory pressure 較高，TileLoom 的 spatial reuse 與 placement search 就有更多發揮空間。

Mamba Chunk Scan：先看 baseline 再看倍率

Mamba Chunk Scan 是 linear-attention kernel。TTNN 沒有對應的 fused implementation，所以 paper 用現有 TTNN operations 組成 unfused baseline；TileLoom 的輸入是 fused Helion tile-level kernel。

Wormhole 27.23× 與 Blackhole 16.27× 說明這套 compiler stack 可以將 fused tile kernel 落到實際硬體，並明顯超過該 unfused baseline。倍率同時包含 operator fusion、intermediate data movement 減少與 dataflow planning，無法單獨證明 mapping pass 貢獻了多少收益。

Ablation 和 model validation

論文 Section 3.3 提供了幾個可以縮小因果解釋範圍的結果

Spatial reuse

作者關閉 spatial-reuse pass，強制 operands 都從 DRAM 載入。Spatial reuse 在較小、較 memory-bound 的 GEMM 上收益較大；問題規模增加、arithmetic intensity 提高之後，runtime 逐漸接近 compute roof，減少 DRAM traffic 不一定會等比例變成 speedup。論文報告這些 GEMM configurations 的 DRAM accesses 平均減少 70%。

Temporal reuse

作者比較開啟與關閉 temporal reuse 的 GEMM。在 M 或 N 較大、K 較小的 memory-bound settings，temporal reuse 最高帶來 1.12× speedup。當重用收益小時，performance model 會降低這些 mappings 的排名，最後可能選到與關閉 temporal reuse 相同的 mapping。

Performance model accuracy

Paper 在 Wormhole 上比較多種 GEMM shapes 的 predicted throughput 與 measured throughput，geometric-mean difference 為 17%。Model 的目標是 candidate ranking 與 trend prediction，不是 cycle-accurate simulation。這個 17% 差異不能省略，也解釋了 optional top-k profiling 的用途。

Top-k trade-off

在 Wormhole 8 × 8 mesh 上，top-2 相對 top-1 的 geometric-mean performance 提高 4.7%，top-5 提高 7%。Paper 報告超過 top-3 後收益很快飽和，compile time 則接近線性增加。這支持一個有範圍的工程判斷：靜態 model 先縮小 candidates，再用少量 profiling 處理錯排的候選。

複習一下

• 實驗硬體：end-to-end evaluation 是 Tenstorrent Wormhole 與 Blackhole。df dialect 可描述其他 topology，paper 沒有對其他 vendor 硬體做同等程度的 end-to-end 實驗。
• Hardware model：部分 proprietary parameters 來自 isolated microbenchmarks，仍有微架構細節未被建模。
• Mapping space：TileLoom 搜尋 tiling-based spatiotemporal mappings、hoisting 與 broadcast plans，結果受這個候選空間的表達能力影響。
• Baseline：FlashAttention、Flash Decode 與 GEMM 對 TTNN library implementation；Mamba Chunk Scan 對 unfused TTNN composition。
• Kernel shape：Flash Decode 顯示 workload 沒有足夠 spatial parallelism 與 reuse 時，planning space 本身就很受限。
• Performance model：論文報告 17% geometric-mean prediction difference，model 主要用來排序，必要時由 profiling 選出 final top-1。

明天開始看 test/Passes/mm/IR。從 frontend、canonicalization 與 explicit memory access 三個階段開始，先確認 paper Listing 1 的 dataflow-agnostic matmul 在 repository 裡長什麼樣子。
