Tenstorrent 這九天終於走完了。從 Tenstorrent 硬體架構開始複習，接著看 TT-Metal 程式模型和 TT-MLIR compiler stack，再比較 Triton 到不同 NPU 的 lowering flow。最後用 TileLoom paper 和 matmul IR 把 Triton on Tenstorrent 的路線走一次。
Day21 從 WormholeB0 README 開始。 Wormhole ASIC 由多種 tile 組成
Tensix tile 負責 compute，DRAM tile 是 GDDR6 的入口，Ethernet tile 連線到其他 ASIC，PCIe tile 接 host，ARC tile 管理晶片與板卡。Wormhole 有兩套方向相反的 NoC，把這些節點接成 2D torus。
這裡的 tile 有兩種意思

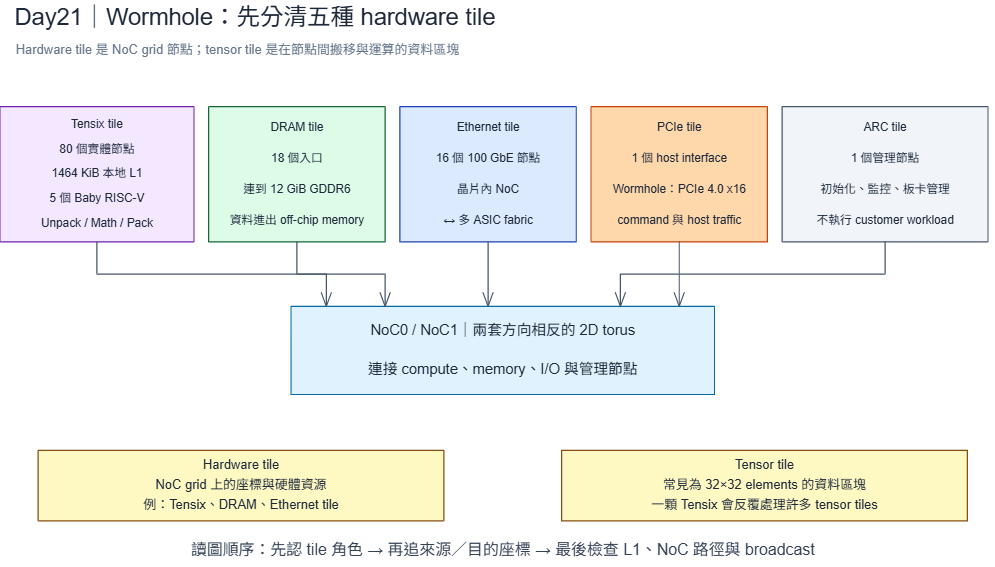

32×32 elements。一顆 Tensix hardware tile 會反覆處理許多 tensor tiles。Wormhole 的五種 hardware tile 分工也不一樣
| Hardware tile | 數量與角色 | 讀程式時要找什麼 |
|---|---|---|
| Tensix | 80 個實體 tile；產品實際開放數量可能不同 | 本地 L1、data movement core、Unpack／Math／Pack、Matrix／Vector／Scalar Unit |
| DRAM | 18 個 NoC 入口，共同連到 12 GiB GDDR6 | DRAM bank、來源座標、DRAM → L1 搬移 |
| Ethernet | 16 個 100 GbE 節點 | 晶片內 NoC 如何連線到多 ASIC fabric |
| PCIe | 1 個 PCIe 4.0 x16 host interface | Host command 與 host-to-device traffic 從哪裡進入 |
| ARC | 1 個管理節點 | 初始化、監控與板卡管理；不執行使用者 kernel |
Tensix tile 裡還可以再拆。Wormhole 每顆 Tensix 有 1464 KiB 本地 L1、五個 Baby RISC-V core、兩個 unpacker、Matrix Unit、Vector Unit、Scalar Unit 與四個 packer。Baby RISC-V core 負責控制資料搬移及派送工作，主要矩陣與向量吞吐量來自 Tensix coprocessor。
所以看 NoC layout 時，先認節點種類，再沿著來源與目的座標追資料，tensor tile 從哪個 DRAM tile 出發、進到哪顆 Tensix 的 L1、是否送給一列或一欄 cores，最後又從哪裡寫回。這些問題會變成 reader／writer kernel，在 TileLoom 則變成 placement、broadcast 與 reuse 規劃。
這天先介紹 Tenstorrent software stack
TT-Forge / TT-NN / TT-Lang
↓
TT-Metalium / TT-Metal
↓
TT-LLK / Tensix instruction level
接著看 TT-Metal / Metalium，重要的三種 kernel: reader kernel、compute kernel、writer kernel
Reader 把資料從 DRAM 搬進 circular buffer。Compute 等 buffer 有資料，做 tile operation。Writer 等 output buffer 有結果，再寫回目標位置。
Circular buffer 同時是 producer-consumer queue 和同步契約。cb_reserve_back、cb_push_back、cb_wait_front、cb_pop_front 這些 API 會把資料流的正確性建立起來。

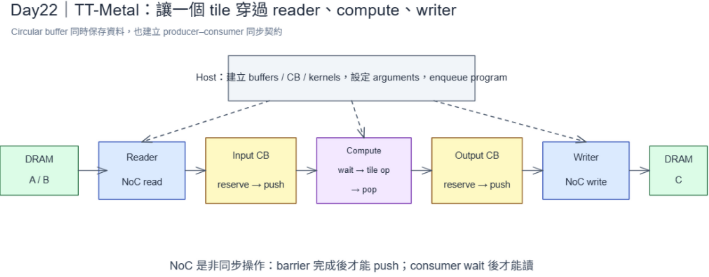

看這張圖時，可以跟著一個 tensor tile 走。Reader 先對 input CB 保留空間，發出非同步 NoC read，等 barrier 確認傳輸完成後才 push；compute 等到 input CB 有資料後執行 tile operation，再把結果 pack 到 output CB；writer 最後等 output tile 就緒，經 NoC 寫回 DRAM。
Host 與 device 兩側也要分開。Host 建立 buffer、circular buffer、kernel 與 program，設定 runtime arguments，再將 program 排進 command queue。Reader、compute、writer 是 device kernels，使用 L1 裡的 circular buffer 狀態協調進度。
檢查可以核對 producer 與 consumer：每個 reserve 後面有沒有 push，每個 wait 後面有沒有 pop，非同步 NoC operation 是否在公布資料前完成。少掉其中一步，程式可能卡住，也可能讓 consumer 讀到尚未完成的資料。

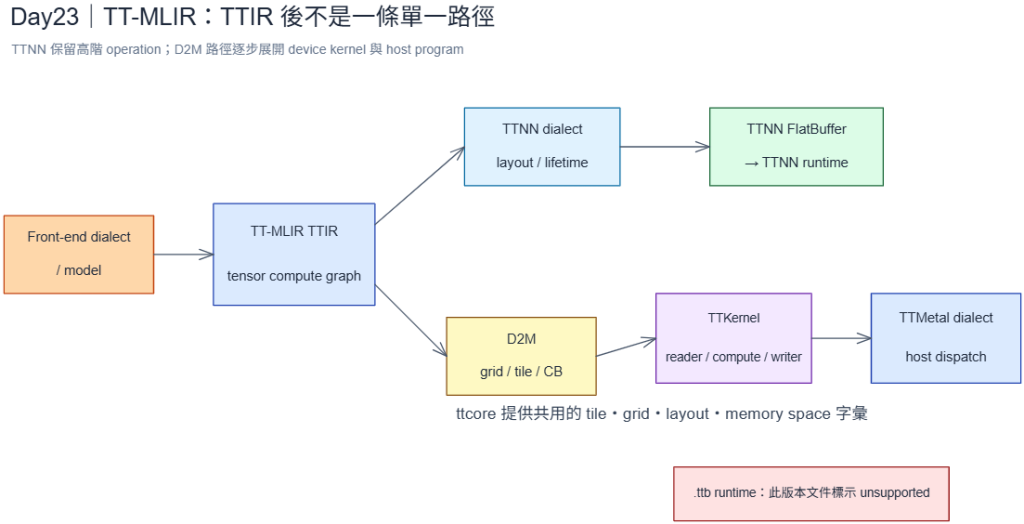

TT-MLIR 建在 MLIR 之上，定義 Tenstorrent 專用的 dialect 和 transformation pass。目前文件展示 TTIR 可分流到 TTNN runtime pipeline，也有 D2M、TTKernel 與 TTMetal 這條更低階路徑。這個版本的 project-structure 文件仍將 TTMetal runtime namespace 標示為 not implemented，FlatBuffers 文件也將 .ttb 標示為 unsupported。
這層把前一天看到的 TT-Metal 程式模型，接到更上層的 model 和 compiler frontend
front-end dialect / model
-> TT-MLIR TTIR
├─> TTNN dialect
│ -> TTNN FlatBuffer / runtime
└─> D2M
-> TTKernel + TTMetal dialect
每個 dialect 保存的資訊不同。ttir 還像 tensor compute graph；ttnn 加入 physical tile、memory space、layout 與 tensor lifetime，d2m 展開 grid、iterator、circular buffer 與 data movement；ttkernel 出現 reader／compute／writer 的同步和 tile instruction，ttmetal 則描述 host buffer、kernel configuration 與 program dispatch。
因此讀 lowering 不只看 operation 名稱有沒有改。更值得問的是 tensor shape 是否維持、logical layout 何時變成 physical layout、buffer lifetime 在哪一層出現，以及 device kernel 與 host program 是從哪個 pass 開始分開。這些資訊能幫忙判斷錯誤應該停在高階 tensor 語意、memory layout，還是 runtime 邊界。
這裡也保留版本限制。TTNN FlatBuffer／runtime 路徑與較低階的 D2M 路徑需要分別核對公開 artifact 與支援狀態，本文核對的 TT-MLIR 文件仍將 .ttb 與部分 TTMetal runtime support 標示為未完成。
把六條 flow 放在一起看
Triton-Tenstorrent TTMLIR
TileLoom
Triton-Ascend
Triton-XDNA
Hexagon-MLIR
Triton-MTIA
有些 flow 保留 TTIR / TTGIR 後接硬體 dialect，有些 flow 經由 triton-shared 轉成 affine / linalg / scf / memref，再進 backend-specific compiler。
TileLoom 屬於後者
Triton
-> TTIR
-> triton-shared
-> affine / linalg / scf / memref
-> TileLoom dataflow-aware MLIR
-> TT-Metalium C API
這條線很適合研究，因為每個階段都有 IR 可以看

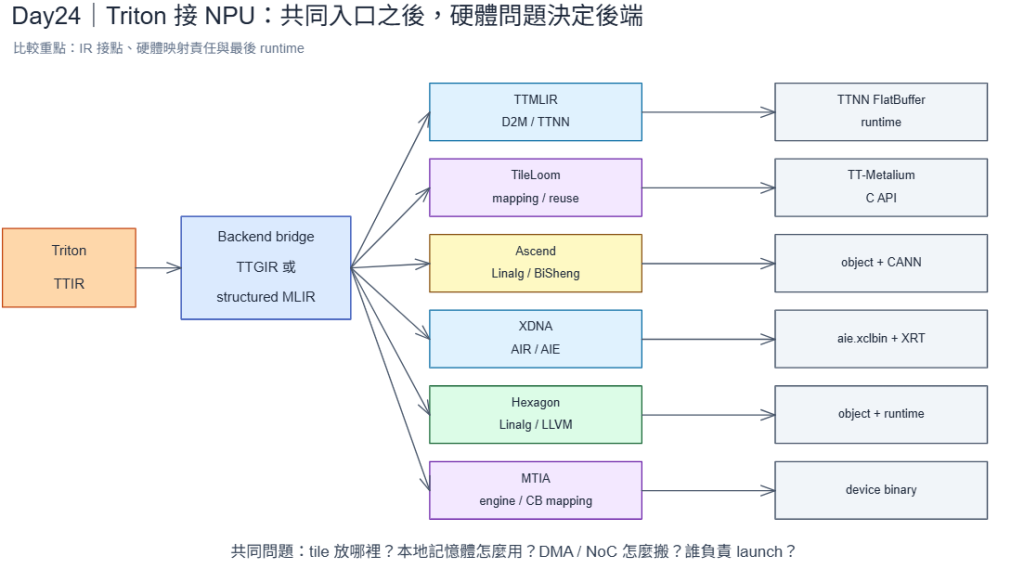

比較六條 flow 時，可以先找 bridge 插入的位置。triton-shared 會把可辨識的 Triton block 與 pointer pattern 轉成 affine、linalg、scf、memref 等通用 MLIR，後端再補上各自的 core array、local memory、DMA／NoC、vector 或 matrix unit 資訊。
讀一條新的 NPU flow 時，我會依序找四種 artifact，Triton dialect 在哪裡結束、通用 MLIR 保留哪些存取關係、硬體 dialect 何時加入 placement 與 memory space，以及最後由哪個 runtime 載入與啟動。若 pointer analysis 只能處理 strided／affine pattern，原本合法的 Triton kernel 也未必能走完這條 lowering。
TileLoom paper 的問題設定是 spatial dataflow accelerator 的 programmability。Tile language 已能描述單一 tile 的運算，整張 logical grid 如何放到有限的 physical cores，仍需要規劃 placement、execution waves、reuse 與 communication。
這類硬體有 local memory、NoC 與 core grid，可以減少 DRAM 往返。效能會受到幾個互相牽動的決策影響
TileLoom 接收 tile kernel 與 architecture representation，產生多個 dataflow candidates。這天的複習重點是 compiler 缺口：單一 tile 的 compute lowering，還不足以解決整張 spatial core grid 的資料流。
用 matmul 想最容易。C[m,n] 的 logical grid 可能大於實體 8×8 core mesh，所以同一批 cores 要分成多個 temporal waves。每個 candidate 都要回答 (m,n,k) 哪些軸放到 core grid、waves 用什麼順序執行、A／B tiles 是否能跨 core 共用，以及 L1 是否裝得下需要保留的資料。
TileLoom 的輸入因此有兩部分：tile program 提供運算與 affine memory access，architecture representation 提供 core、memory、interconnect、capacity、bandwidth 與 compute resource。輸出的 dataflow plan 包含 kernel body、placement、execution order、buffer 與 communication 決策。
如果只驗證單顆 core 上的 matmul 能算對，仍沒有回答整張 logical grid 是否會讓部分 cores 閒置、讓多筆 traffic 擠在同一條 NoC link，或重複從 DRAM 載入原本可共用的 tile。
Day26 把 TileLoom 的 planning pipeline 拆開
Spatiotemporal mapping
→ Reuse analysis
→ Data movement planning
→ Performance model
→ Top-k candidates
→ optional hardware profiling

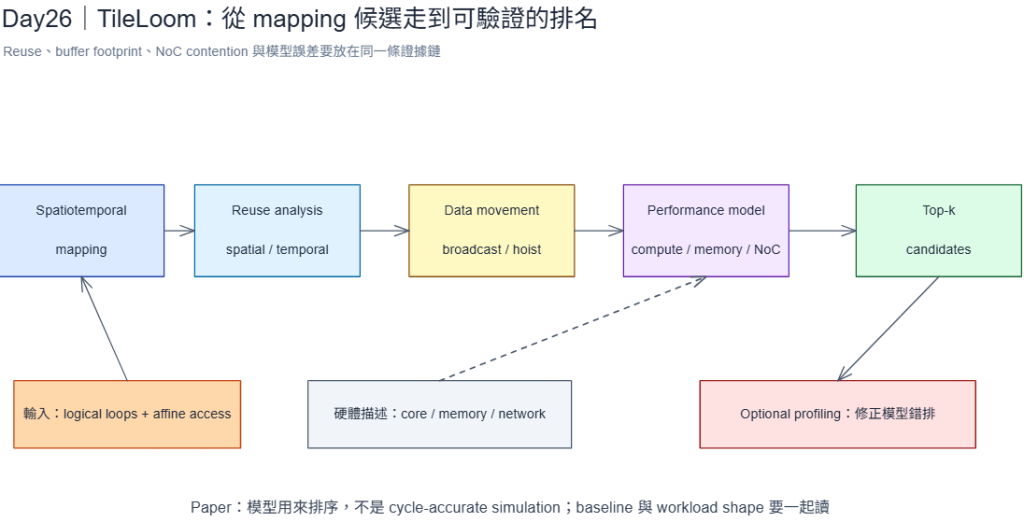

Spatial mapping 決定 logical axis 如何對應 core grid；temporal mapping 安排同一組 cores 先後處理哪些 waves。Reuse analysis 從 affine access dependency 判斷 spatial／temporal reuse，再將機會落成 broadcast、load hoisting 與 buffer lifetime。Performance model 把 compute、memory 與 NoC cost 放在一起估計，用來排序 candidates。
Paper 的實驗也提醒我讀數字要連同條件一起看。FlashAttention 有明顯 reuse，Flash Decode 的 query length = 1 讓可用 parallelism 變少；GEMM 接近 vendor library；Mamba Chunk Scan 的 baseline 是 unfused implementation。模型的用途是 candidate ranking，論文也保留 optional profiling 處理錯排，不能把估計值當成 cycle-accurate simulation。
Reuse analysis 的判斷可以直接從 index dependency 讀。某個 access 不依賴 spatial index，表示沿該軸的 cores 會使用相同 tile，可能轉成 NoC broadcast；不依賴 temporal loop variable，表示不同 waves 可重用同一份資料，load 可以 hoist，但 buffer lifetime 也會變長。
Performance model 會估計 compute、DRAM、local memory 與 NoC cost，也要考慮 load／compute／store 能否重疊。它的工作是縮小候選集合，之後可對 top-k 做硬體 profiling。這和「模型精確預測每一個 cycle」是不同的驗證目標。
Day27 開始閱讀舊 loom-dataflow standalone pipeline 的 committed artifact
00 frontend
affine.parallel + scf.for + linalg.matmul
01 tensor canonicalized
統一 destination 與 Loom bufferization bridge
02 explicit memory access
加入 L1 allocation、DRAM/L1 copy 與 semaphore

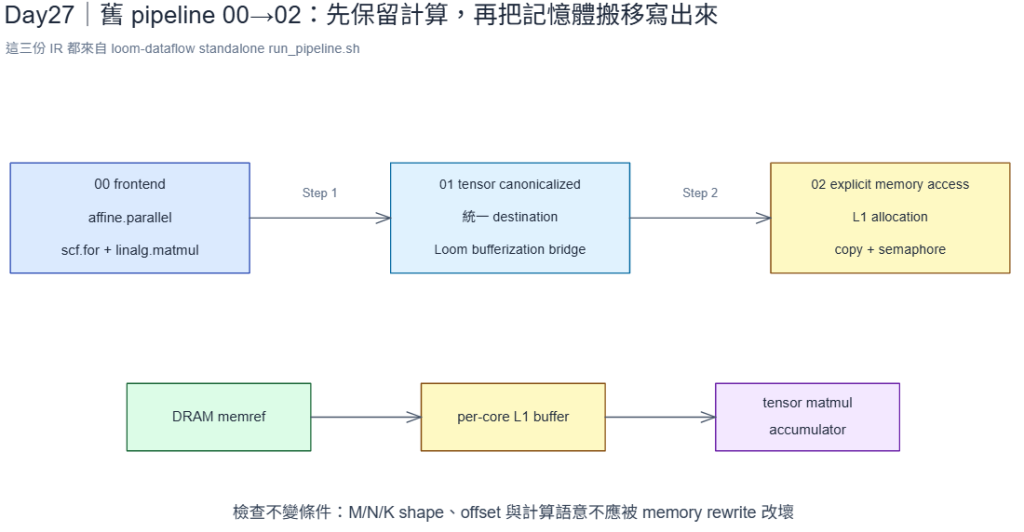

這三步先保留 matmul 的 M/N/K 與計算語意，再讓 buffer、copy 與同步操作成為 IR 的一部分。比較前後 IR 時要核對 shape、offset 與 load／store 方向，避免 memory rewrite 改壞原始計算。
00_from_helion_frontend.mlir 先找 affine.parallel、K loop 與 linalg.matmul；01_tensor_canonicalized.mlir 檢查 destination handoff 與 proxy copy；02_explicit_memory_access.mlir 再找 loom.alloc、loom.semaphore_take/give、DRAM ↔ L1 的 loom.copy。
SSA 編號變動本身沒有獨立意義。這裡要關注 operation 的 operand 來源、tensor／memref shape、subview offset、memory space、copy 方向與 buffer lifetime。尤其 semaphore_take/give 在這層描述資源生命週期，還不能直接解讀成最終硬體 semaphore 指令。
03 hardware mapping
logical loops → 8×8 mesh，展開 16 個 mapping candidates
04 reuse analysis
檢查 subview access 不依賴哪些 spatial／temporal indices
05 enumerate broadcast
loom.copy 開始帶有 area 與 region

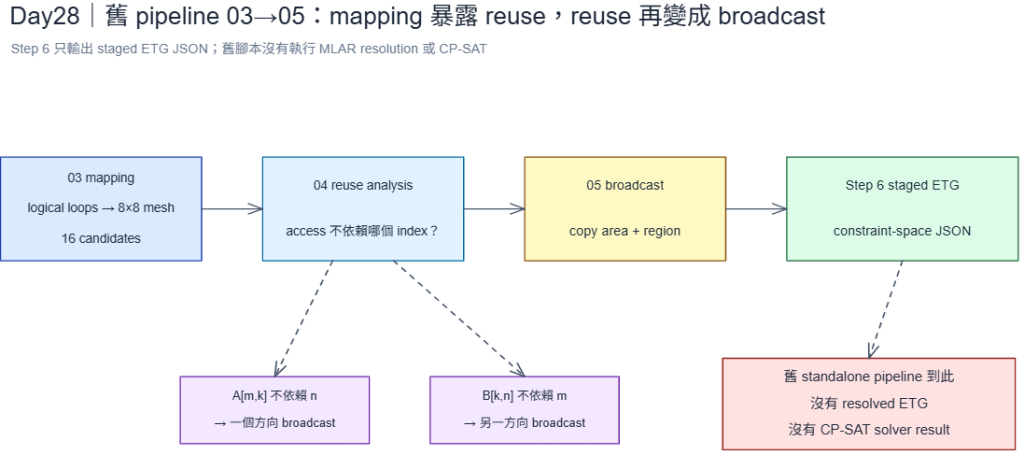

A[m,k] 不依賴 n，B[k,n] 不依賴 m，所以兩者可能沿不同 mesh 方向共用。Step 6 再從 05 產生 staged ETG constraint JSON。
03_hardware_mapping.mlir 會把 logical loops 放到 8×8 mesh；這組 dump 展開 16 個 mapping candidates。數量增加代表列舉不同 spatial／temporal 對應，尚未代表 solver 已選出最佳方案。
到了 04_reuse_analysis.mlir，重點是 subview 的 affine offset 依賴哪些 induction variables。05_enumerate_broadcast.mlir 再把分析結果寫回 loom.copy：area : [8, 1] 描述接收區域大小，UL／LR 則給出該區域在 mesh 上的座標範圍。這讓A 沿一軸共用、B 沿另一軸共用成為可檢查的 IR attribute。
Step 6 產生 staged ETG，供 constraint model 使用，裡面保存 task、dependency、symbol 與限制條件。Program MLIR 不會因為產生 JSON 就自動取得具體 block sizes；要看到 resolved ETG 或 solver assignment，才能往下聲稱候選已被求解。
Day27～Day29 使用的 2026-07-31 舊 run_pipeline.sh 到 Step 6 只輸出 staged ETG，沒有接著執行 MLAR resolution 或 CP-SAT。這組舊 artifact 不能用來證明 solver 已選出 block sizes。
06 materialize + canonicalize + BridgeToOSB
symbol → fixed shape
loom.subview → memref.reinterpret_cast
07 One-Shot Bufferization
tensor SSA dataflow → memref in-place dataflow
08 TT opt
zero-filled linalg.matmul pattern → loom.matmul

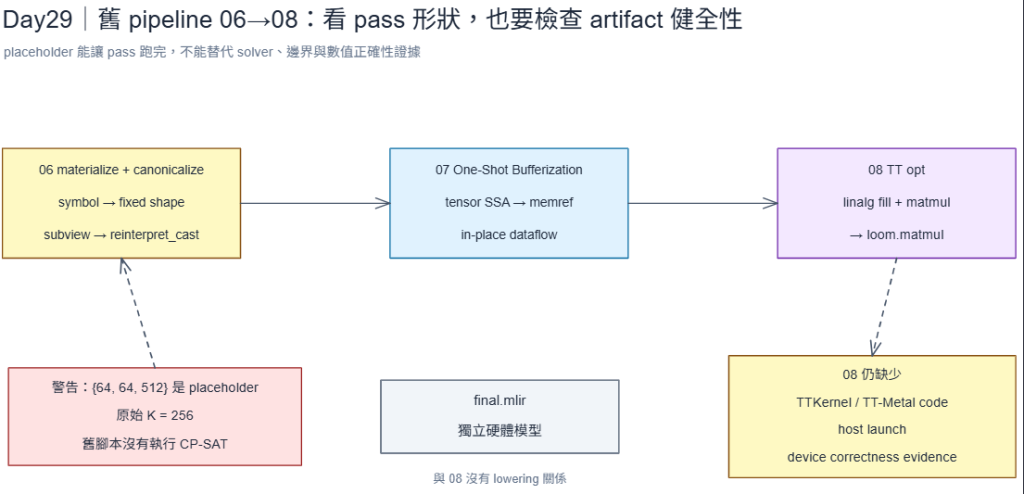

舊 Step 7 沒有讀取 resolved ETG 或 solver assignment，而是觸發 {64,64,512} placeholder。當中的 tile_k=512 超過原始範例 K=256，constraint JSON 的 problem size 也和 00 對不上。這組 artifact 適合學習 pass 形狀，不能視為已由 CP-SAT 求解並驗證可安全執行的設定。
final.mlir 是獨立硬體模型，與 08_tt-opt.mlir 沒有 lowering 關係。08 也尚未展示 TTKernel／TT-Metal code、host launch 或裝置數值驗證，因此應稱為 backend-oriented Loom IR。
Materialize 的工作是把 tile symbol 代入具體整數，接著 canonicalizer 折疊常數、SymbolDCE 清掉不再使用的 symbol，BridgeToOSB 則把多維 subview offset 線性化成 memref.reinterpret_cast 可以表達的形式。這一步一旦代入錯誤尺寸，後面的 bufferization 仍可能產生形式上完整的 IR，所以 tile bound 必須在這裡另外檢查。
One-Shot Bufferization 將 tensor SSA dataflow 轉成 memref in-place dataflow。閱讀 06 → 07 時應追 alias、讀寫對象與 buffer lifetime，不能用檔案行數變少推論 candidate selection。08 的 TT opt 再辨認 zero-filled linalg.matmul pattern，改寫成 loom.matmul，先前的 copy 與 semaphore operations 仍留在周圍。
如果要稱為端到端執行證據，後面至少還要看到實際 TT-Metal kernel source、circular buffer configuration、NoC command、kernel binary、host launch，以及裝置上的數值與效能結果。這組舊 dump 沒有提供這些 artifact。
截至本文核對的新版 oom@f65d199b，monorepo 的完整 run_pipeline() 才會串接 exploration、MLAR resolution、CP-SAT 與 materialization。
回顧這三十天，CPU、GPU、Tenstorrent 都在執行 tensor operator。差別不只在核心數量，也在硬體把哪些資源與決策暴露給 compiler。
| 問題 | RISC-V CPU | NVIDIA GPU | Tenstorrent ASIC |
|---|---|---|---|
| 工作如何分割 | loop iteration、thread、RVV vector | grid、CTA、warp、lane | logical tile、Tensix core coordinate、temporal wave |
| 鄰近計算的儲存 | register、L1/L2 cache | register、shared memory、L1/L2 | 每顆 Tensix core 的 L1 |
| 矩陣運算 | scalar/RVV kernel | Tensor Core MMA | Tensix Matrix Unit |
| 資料搬移 | load/store、cache hierarchy | global ↔ shared、coalescing、async copy/TMA | DRAM ↔ L1、L1 ↔ L1、NoC broadcast |
| 常見效能限制 | vector utilization、cache miss、memory bandwidth | occupancy、register/shared-memory pressure、layout conversion、HBM traffic | L1 capacity、core utilization、NoC traffic、placement |
| 本系列 compiler 路徑 | PyTorch → Inductor → C++/RVV | Triton → TTIR/TTGIR → LLVM/PTX/SASS | Triton/Helion → TileLoom MLIR → mapping/reuse/broadcast |
CPU 版本最常從巢狀 loop 開始
M/N/K blocking
→ strip-mining
→ vsetvl
→ RVV load / multiply-accumulate / store
TorchInductor RVV 的工作，是讓一般 F.linear 經過 graph lowering、shape gate 與 codegen，走到合適的 RVV microkernel。Compiler 主要處理 loop、vector width、register use、packed weight 與 cache-friendly layout。
Triton matmul 先描述某個 program instance 負責的 output tile，NVIDIA backend 再決定
program id
→ CTA tile
→ warp/lane layout
→ global memory pointer
→ shared-memory staging
→ MMA instruction
Day14～Day19 實際看到這條線的證據
Python specialization
→ TTIR：tile-level 計算與 pointer/mask
→ TTGIR：CTA/warp/lane layout、shared memory、MMA
→ LLVM IR/NVVM：address space、intrinsic
→ PTX：virtual ISA
→ cubin/SASS：實際機器碼
→ CUDA Driver API：launch
GPU compiler 不只做大量 thread 平行化，它還要選 shared-memory layout、安排 async copy 或 TMA、插入 barrier，並在 register、shared memory 與 occupancy 之間取捨。
Tenstorrent 接續 tile-based program，新增 spatial dataflow 的問題
logical M/N/K tile
→ Tensix (x, y) placement
→ DRAM/L1 buffer
→ NoC0／NoC1、傳輸端點與 broadcast region
→ per-core compute
→ writeback
A tile 若被同一列 output core 共用，可以沿一個方向 broadcast，B tile 則可能沿另一個方向傳送。TileLoom 會列舉 mapping、分析 subview offset dependency，再把 reuse 改寫成 loom.copy 的 area 與 region。
兩者都大量使用 tile，也都努力讓資料停留在靠近運算單元的記憶體。GPU 的 kernel 會控制 CTA 內 shared memory、warp layout 與 pipeline，CTA 到 SM 的派發則由 GPU scheduler 處理。Tenstorrent 讓程式更直接地面對 Tensix core 的 (x, y) 座標、各 core 的 L1，以及跨 core NoC 傳輸。
用 compiler IR 來看，它們要求 compiler 規劃的座標系與資料搬移介面不同。
NVIDIA TTGIR:
tensor element 屬於哪個 CTA / warp / lane？
shared-memory encoding 和 MMA encoding 是什麼？
TileLoom IR:
logical loop 映射到哪個 physical dimension？
copy 的接收 area / region 是什麼？
subview 有沒有 spatial / temporal reuse？
謝謝大家看到這裡，下一篇會是最後的結尾。
