Day27:Loom-dataflow :matmul IR 從 frontend 到 explicit memory access

  • 分享至 

  • xImage
  •

前面兩天從論文理解 TileLoom 的 mapping、reuse 與 performance model。
接下來想要觀察編譯器產生實際的 IR,看這些概念如何對應。

我選矩陣相乘(matmul)當例子,因為 matmul 是 AI 模型裡常見的核心運算,而且數學關係單純。
輸入是 A[M, K]B[K, N],輸出是 C[M, N]
我們可以把焦點留給 IR 如何逐步加入 tile、記憶體與硬體資訊。

版本範圍:今天的實作指令、圖片與 0008 IR,來自舊 loom-dataflow standalone pipeline。可以從 examples/mm/IR 瀏覽這組 artifact,本文以 2026-07-31 的 loom-dataflow@39d2b858 固定實作版本。

今天會先複習 Loom 的完整編譯流程,再比較

00_from_helion_frontend.mlir
  → 01_tensor_canonicalized.mlir
  → 02_explicit_memory_access.mlir

本篇大綱

  • 從 Loom 大架構定位這三份 IR
  • 說明接下來會如何沿著同一個 matmul 追完整條 pipeline
  • 比較 00 → 01 的 bufferization handoff 與 proxy copy
  • 比較 01 → 02 新增的 L1 buffer、資料搬移與資源生命週期
  • 回到 C++ pass 與 TableGen,確認畫面上的變化由哪段實作產生

先複習新版 Loom 的大架構

截至 2026-08-12 的新版 loom@f65d199b monorepo,把端到端流程分成四個子專案,由 root Python package 負責串接。這一節提供架構背景,後面的 0008 IR 實作仍使用舊 pipeline。

元件 在編譯流程中的工作
helion-mlir 將 Helion kernel 降成帶有 affine control flow 與 linalg-on-tensors 的高階 MLIR
loom-dataflow 探索 mapping、reuse 與 copy 選擇,產生 ETG,並在選定參數後 materialize IR
loom-mlar 用 MLAR 描述硬體,根據架構效能模型解析 ETG schedule
loom2ttkernel 選擇性地將 bufferized Loom MLIR 繼續降到 TTKernel/tt-mlir/tt-metal 所需形式

簡單解釋這裡出現一些名詞

名詞 這篇怎麼理解
ETG Execution Task Graph,Loom 用它記錄工作、相依關係、符號成本與限制條件
MLAR Multi-Level Architecture Representation,用階層方式描述 core、memory、data mover 與 network 等硬體資源
Materialization 將 solver 選出的符號值與候選決策實際寫回 IR
Bufferization 將 tensor value 轉成以 memref 描述的 buffer,並顯示位址與記憶體操作
Device IR/FX graph Helion frontend 追蹤程式後產生的裝置端運算圖;node 記錄 operation 與資料相依關係
CPMpy/CP-SAT CPMpy 用 Python 表達限制條件,CP-SAT solver 在這些條件下搜尋可行且成本較低的整數解

Helion 和 Triton 是什麼關係?

Helion 是 Python-embedded DSL。寫法接近帶有 tile 的 PyTorch,程式用 PyTorch operation 表達計算,再用 hl.tile 表達要切分的迭代空間。Helion 的一般編譯路徑會產生 Triton kernel,並自動探索 tile size、indexing、邊界 mask、program ID mapping 與其他 tuning choices。Program ID 是 Triton kernel 中工作執行個體的編號,mapping 會決定每個執行個體負責哪一塊資料。

Triton 位在較低的抽象位置。它讓開發者用 Python-like DSL 撰寫高效能 kernel,程式通常要更直接地處理 program ID、資料指標、mask 與 block shape。可以把兩者的關係整理成

一般 Helion 路徑

PyTorch-like Helion kernel
  → Helion frontend/autotuner
  → Triton kernel
  → GPU code

Loom 需要在 lowering 前期看見 symbolic tile size、structured loop、linalg.matmul 與 tensor SSA value,後面的 pass 才能列舉硬體 mapping、分析 reuse,並估計不同資料搬移方案。helion-mlir 因此重用 Helion frontend 產生的 Device IR FX graph,再改走 Affine+Linalg-on-Tensors 的 MLIR 路徑

Loom 使用的路徑

PyTorch-like Helion kernel
  → Helion Device IR/FX graph
  → helion-mlir
  → affine + linalg-on-tensors MLIR
  → loom-dataflow

helion-mlir 會把 Helion Device IR 中的 _for_loop 轉成 affine.foraffine.parallel,把 addmm 等 ATen operation 經由 torch-mlir 降成 linalg。Triton lowering 會逐步消去上述高階資訊;Loom 需要在資訊仍可分析的 Helion frontend 階段接出另一條 MLIR 路徑。

今天選擇 Helion 還有三個實際原因

  1. 在這份新版快照中,Loom root repository 的端到端使用方式,是用 helion.kernel() 定義 kernel,再交給 LoomKernel 執行 pipeline。
  2. 我們閱讀的第一份 artifact 名為 00_from_helion_frontend.mlir,可以直接對照 Helion matmul 裡的 hl.tilehl.dot 與輸出的 affine/linalg 結構。
  3. Helion 把 indexing、mask 與 tuning 細節留給 frontend 與 autotuner,這幾篇可以把焦點放在 Loom 如何轉換 IR。

新版六個 stage 各自解決什麼問題?

Stage 做什麼 為什麼需要
0. Helion Frontend 將已綁定實際輸入 shape 的 Helion kernel 轉成具有 symbolic shape、affine control flow 與 linalg-on-tensors 的高階 MLIR 後續分析需要明確的 loop、tile symbol 與計算語意,無法直接拿 Python 程式搜尋 mapping
1. Dataflow Exploration 列舉 hardware mapping,標示 reuse 與 copy/broadcast 選擇,再產生 explored MLIR 和 ETG JSON 同一個 matmul 有多種 core placement 與資料搬移方案;這一步建立候選與限制條件
2. ETG Resolution loom-mlar 將候選 ETG 放進目標硬體的 hierarchy、memory、network 與 performance model 中解析 候選是否合法、資料搬移需要多久,都取決於實際硬體資源
3. Block-Size Solve loom.solver 用 CPMpy/CP-SAT 搜尋可行且預估成本低的 tile_mtile_ntile_k Frontend 留下的是符號;這一步在容量、整除條件與效能成本之間選出具體數值
4. Materialization 將選定的 block size 與 dataflow 決策寫回 IR,再執行 one-shot bufferization 探索階段可以保留多個候選,後端需要一份已確定 shape、buffer 與 memory operation 的 IR
5. Optional TT Lowering 將 bufferized Loom MLIR 轉成 TTKernel/tt-mlir/tt-metal 可接手的形式 Tenstorrent 後端需要符合自身 runtime、kernel 與 code generation 介面的表示;只分析候選或使用其他後端時可以略過

架構文件也提到,使用者可以直接提供 assigned_block_size。此時 pipeline 會略過 Stage 3,將指定值送進 materialization。

另外這個六階段架構流程和等一下要介紹 IR 教學 examples/mm/IR 裡的 0008 檔名粒度不同。 examples/mm/IRloom-dataflow 內部的 pass 結果逐步存下來。

參考:Loom Architecture(2026-08-12 快照)Helionhelion-mlir

接下來沿著同一份 matmul 說明 2026-07-31 舊版 pipeline

跟著官方的例子來學習 examples/mm/IR

Helion frontend
  00_from_helion_frontend.mlir
        │ tensor canonicalization
        ▼
  01_tensor_canonicalized.mlir
        │ memory binding
        ▼
  02_explicit_memory_access.mlir
        │ hardware mapping
        ▼
  03_after_hardware_mapping.mlir
        │ reuse analysis
        ▼
  04_after_reuse_analyzation.mlir
        │ copy / broadcast enumeration
        ▼
  05_after_enumerate_broadcast.mlir
        │ block-size materialization + canonicalization
        ▼
  06_after_canonicalize.mlir
        │ one-shot bufferization
        ▼
  07_after_osb.mlir
        │ TT-oriented cleanup
        ▼
  08_tt-opt.mlir

repo 裡的 final.mlir 是另一份硬體模型輸入,不是 08_tt-opt.mlir 的下一階段輸出。

今天處理前面三份,先看計算語意如何整理成 Loom 能分析的形狀,再看資料搬移顯式化。下一步會把 logical tile grid 映射到硬體,接著分析 A、B tile 可以在哪些方向重用。最後再追 symbolic tile size materialize、one-shot bufferization 與 TT cleanup 後,IR 還留下什麼。

專案會持續更新,本文依據舊版 loom-dataflow@39d2b858 的例子與 pass 實作。

如何重現今天的兩個轉換

loom-dataflow repository build 完成後,可直接執行

這裡執行的是舊 standalone run_pipeline.sh。新版 monorepo 的 run_pipeline() 是另一條端到端路徑,兩者不混用。

./run_pipeline.sh mm "[1,2]"

也可以分開執行兩個 standalone driver

build/tool/loom-opt/single_stage/tensor_canonicalize \
  --input examples/mm/IR/00_from_helion_frontend.mlir \
  > /tmp/01_tensor_canonicalized.mlir

build/tool/loom-opt/single_stage/memory_binding \
  --input /tmp/01_tensor_canonicalized.mlir \
  > /tmp/02_explicit_memory_access.mlir

這裡刻意輸出到 /tmp,避免覆蓋 repository 已經保存的參考 artifact。

00:先讀懂 matmul 的計算骨架

函式輸入是

func.func @matmul(
  %x_arg:    memref<2048x256xf16>,
  %y_arg:    memref<256x256xf16>,
  %out__arg: memref<2048x256xf16>)

對應的矩陣形狀為

X   : M × K = 2048 × 256
Y   : K × N =  256 × 256
Out : M × N = 2048 × 256

tile_mtile_ntile_k 此時仍是帶有 upper bound 的符號:

%tm = loom.sym @tile_m {upper_bound = 2048 : index} : index
%tn = loom.sym @tile_n {upper_bound = 256 : index} : index
%tk = loom.sym @tile_k {upper_bound = 256 : index} : index

Frontend 先留下如何切 tile 的參數,後面的 solver 才會根據 ETG constraint、硬體模型與成本式決定數值。

外層 affine.parallel 走訪輸出矩陣的 M、N tile grid,內層 scf.for 沿 K 軸累加

affine.parallel (%mi, %ni) = (0, 0)
    to (symbol(%m_tiles), symbol(%n_tiles)) {
  %result = scf.for %ki = %c0 to %k_tiles step %c1
      iter_args(%acc = %zero_tile) -> (tensor<?x?xf16>) {
    %a = memref.subview %x_arg[%m0, %k0] [%tm, %tk] [1, 1]
    %b = memref.subview %y_arg[%k0, %n0] [%tk, %tn] [1, 1]
    %next = linalg.matmul ins(%a_tensor, %b_tensor) outs(%acc)
    scf.yield %next
  }
}

換成數學式就是

C_tile(mi, ni) = Σki A_tile(mi, ki) × B_tile(ki, ni)

memref.subview 只描述從完整矩陣取哪一塊 view,bufferization.to_tensor 讓 tensor-mode linalg.matmul 使用它。這份 IR 還看不到 A、B tile 要放在哪個 L1,也沒有 DRAM 到 L1 的搬移操作。

00 → 01:把 handoff 整理成 Loom 能穩定辨認的形式

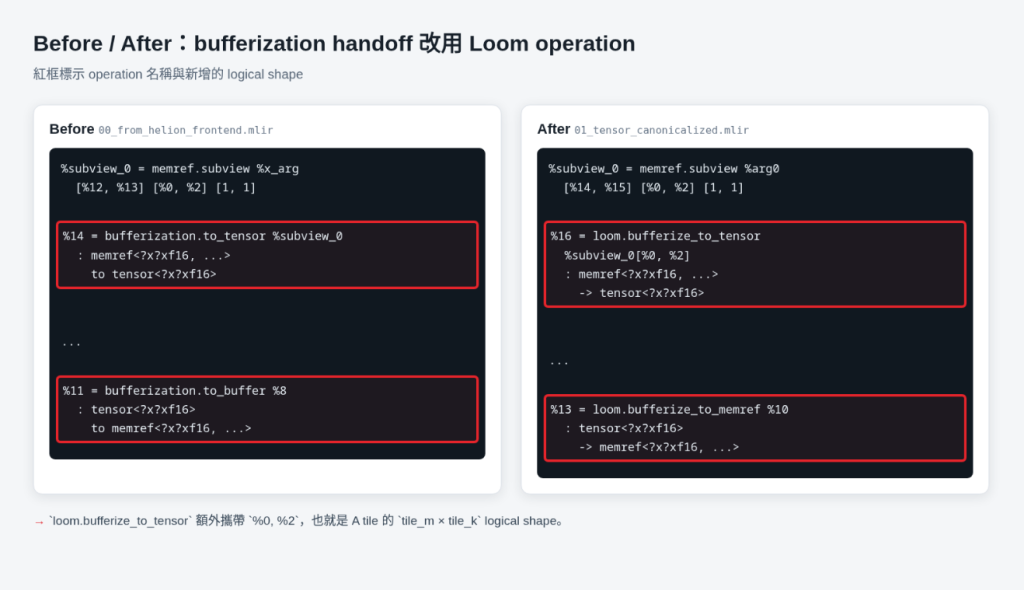

第一個明顯變化是 bufferization handoff operation 改用 Loom dialect

https://ithelp.ithome.com.tw/upload/images/20260828/20183319QZLcoSfKqK.png
圖中有兩組變化

  1. bufferization.to_tensor 變成 loom.bufferize_to_tensor
  2. bufferization.to_buffer 變成 loom.bufferize_to_memref

loom.bufferize_to_tensor %subview_0[%0, %2] 的中括號明確帶入 logical tensor shape,也就是 A tile 的 tile_m × tile_k。這些 operation 都是 view/handoff,不會搬資料;DRAM→L1 的 loom.copy 會在 02 出現。

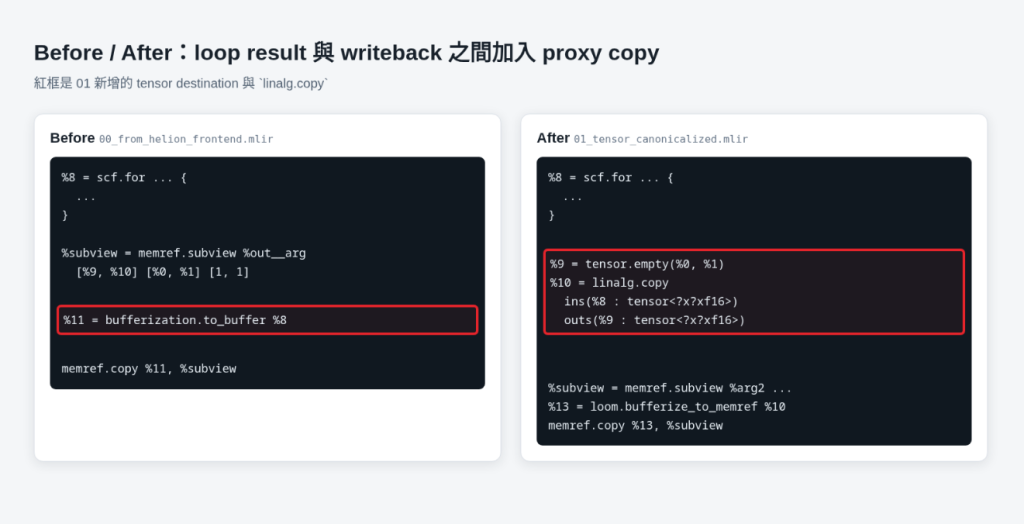

K loop 結果後面為何多了一次 copy

第二個變化發生在 K loop 結果寫回 output 之前

https://ithelp.ithome.com.tw/upload/images/20260828/20183319IMYIdaIxo1.png
00 直接將 loop result %8 轉成 memref 後寫回。01 加入

%9 = tensor.empty(%0, %1) : tensor<?x?xf16>
%10 = linalg.copy ins(%8 : tensor<?x?xf16>)
                  outs(%9 : tensor<?x?xf16>)
                  -> tensor<?x?xf16>

後面的 writeback 改讀 %10。這個 proxy tensor 讓 memory analysis 看見一條獨立的 handoff SSA chain,同時保留 K loop 內 accumulator 的重用關係。

這個改寫來自 tensor_canonicalize driver 內的一串 passes。其中與本例畫面直接相關的是

LoopHandoffProxyCopyInsertionPass
  └─ 在 loop result 與 communication boundary 間加入
     tensor.empty + linalg.copy

CanonicalBufferizationToLoomPass
  ├─ bufferization.to_tensor → loom.bufferize_to_tensor
  └─ bufferization.to_buffer → loom.bufferize_to_memref

linalg destination specialization、elementwise fusion 與 extract-slice folding 也在同一個 driver 裡執行,但這份單純的 matmul dump 沒有呈現每個 pass 都改到 IR,閱讀 compiler pipeline 時,可以從實際 diff 判斷哪些 pass 在這個輸入上生效。

01 → 02:把記憶體與資料搬移寫進 IR

memory_binding 會先分析 tensor 的生命週期與 shape,建立 virtual buffer/physical buffer allocation plan,再依序 materialize allocation、管理 semaphore、將 tensor destination 綁到 buffer,最後改寫 load 與 writeback pattern。

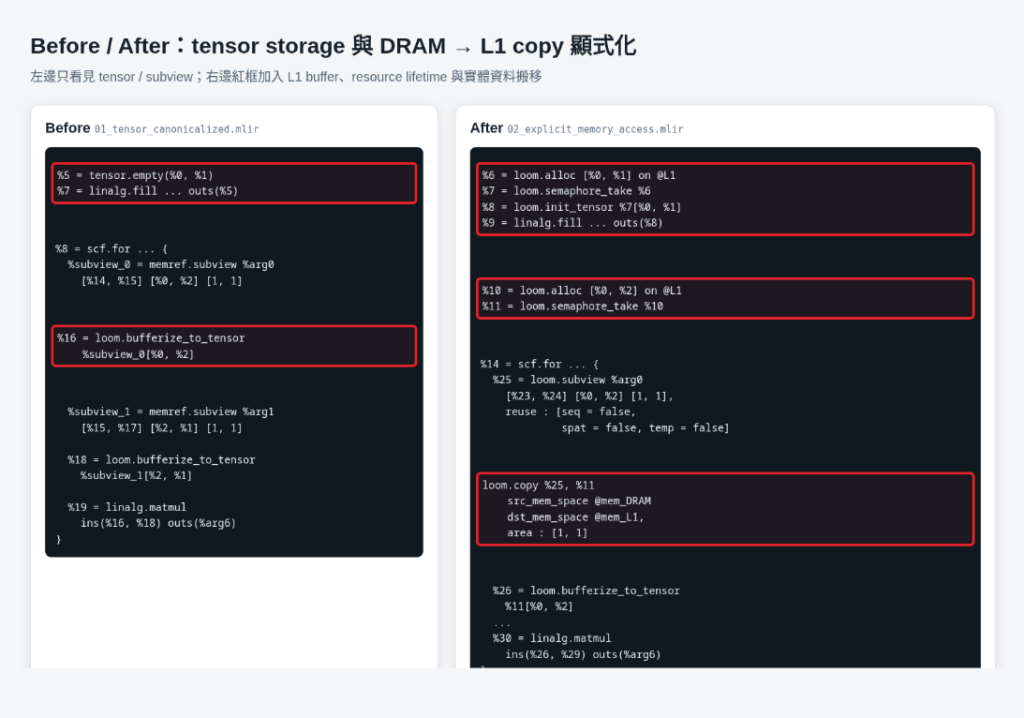

先看 A tile 與 accumulator 的 before/after

https://ithelp.ithome.com.tw/upload/images/20260828/20183319LfRHTlFrfQ.png

紅框可以分成三組閱讀

1. C accumulator 有明確的 L1 buffer

01tensor.empty 表示 tm × tn 的 destination;02 改成

%c_alloc = loom.alloc [%tm, %tn] on @L1 : memref<?x?xf16>
%c_buf = loom.semaphore_take %c_alloc
%c_tensor = loom.init_tensor %c_buf[%tm, %tn]
%zero = linalg.fill ins(%cst : f16) outs(%c_tensor)
  • loom.alloc 宣告這個 shape 需要 L1 空間
  • loom.semaphore_take 取得一個可追蹤生命週期的 buffer handle
  • loom.init_tensor 將 buffer 綁回 tensor 語意,供 linalg.filllinalg.matmul 使用

此時的 loom.alloc 是下游分析與 lowering 可見的配置,還不能當作實際 L1 位址

2. A、B tile 各自取得 L1 buffer

A tile shape 是 tm × tk,B tile shape 是 tk × tn

%a_alloc = loom.alloc [%tm, %tk] on @L1
%a_buf = loom.semaphore_take %a_alloc

%b_alloc = loom.alloc [%tk, %tn] on @L1
%b_buf = loom.semaphore_take %b_alloc

這些 allocation 位於 K loop 外。loop body 每一輪會依照 %ki 計算新的 subview offset,再把對應 tile 搬進 buffer

3. DRAM → L1 已成為明確操作

01memref.subview + loom.bufferize_to_tensor02 展開成

%a_src = loom.subview %arg0[%m0, %k0] [%tm, %tk] [1, 1],
  reuse : [seq = false, spat = false, temp = false]

loom.copy %a_src, %a_buf
  src_mem_space @mem_DRAM
  dst_mem_space @mem_L1,
  area : [1, 1]

%a_tensor = loom.bufferize_to_tensor %a_buf[%tm, %tk]

loom.subview 保留來源座標與 shape metadata,loom.copy 表示實體資料搬移,接著才建立 tensor view 給 linalg.matmul。B tile 也經過相同路徑。

目前所有 reuse flag 都是 false,copy area 也是 [1, 1]。硬體 mapping 與 reuse analysis 尚未執行,compiler 還沒有足夠資訊決定 row broadcast、column broadcast 或 temporal hoisting。

Output 的 L1 → DRAM writeback

K loop 結束後,02 也把輸出路徑改成 Loom operation

%out_l1 = loom.alloc [%tm, %tn] on @L1
%out_buf = loom.semaphore_take %out_l1
%out_tensor = loom.init_tensor %out_buf[%tm, %tn]
%copied = linalg.copy ins(%result) outs(%out_tensor)
%out_memref = loom.bufferize_to_memref %copied

loom.copy %out_memref, %out_subview
  src_mem_space @mem_L1
  dst_mem_space @mem_DRAM,
  area : [1, 1]

因此 02 已經能畫出完整的資料路徑

DRAM A ──copy──▶ L1 A ─┐
                       ├─▶ linalg.matmul ─▶ L1 C ──copy──▶ DRAM C
DRAM B ──copy──▶ L1 B ─┘

loom.semaphore_take/give 在這一層描述資源生命週期,也會阻止 compiler 將具有不同同步語意的 handle 合併。這裡尚未降成最終硬體 semaphore 指令。這份 dump 中,A、B 的 take 在 K loop 外、give 在 loop body 內,trip count 大於一時,take/give 如何配對值得在後續 materialization 與 backend lowering 繼續檢查,本文先保留這個觀察。

C++ pass 與 TableGen 如何對上這些 IR

這次需要看的實作集中在三個地方

檔案 與本篇 IR 的關係
tool/loom-opt/single_stage/tensor_canonicalize_main.cpp 排定 00 → 01 使用的 passes
lib/passes/loom-opt/src/memory_binding_pass.cpp 建立 allocation/semaphore,將 load 與 writeback 改成 loom.subview + loom.copy
lib/loom-dialect/IR/LoomOps.td 用 TableGen 定義 loom.allocloom.copyloom.subviewloom.bufferize_to_tensor 等 operation 的 operands、attributes、results 與 assembly format

memory_binding_pass.cpp 的兩個 rewrite pattern

讀取 A/B tile 的 ReadBlockLoadingLowering 會比對

memref.subview
  → loom.bufferize_to_tensor

它查詢 allocation plan 中對應的 L1 buffer,建立 loom.subview,插入 loom.copy,再讓新的 loom.bufferize_to_tensor 讀取 L1 semaphore buffer。

輸出端的 WriteBackLowering 則比對

loom.bufferize_to_memref
  → memref.copy 到 memref.subview

改寫後會得到 loom.bufferize_to_memref + loom.copy,copy 的 memory space 方向設為 @mem_L1 → @mem_DRAM

LoomOps.td 定義 operation 長什麼樣

loom.copy 為例,TableGen 定義中包含

  • source 與 destination memref
  • src_mem_spacedst_mem_space
  • copy area
  • 選擇性的 mesh region 上下界
  • reclaim attribute

因此後續 pass 能逐步補上 broadcast area 與 mesh coordinates,不必改用另一套 copy operation。LoomOps.cpp 再提供 type inference、canonicalization pattern 與 memory effect 等需要 C++ 實作的行為。

比較 IR 時要守住哪些不變條件

新增記憶體操作後,matmul 的數學關係仍應保持

檢查項目 00 → 01 01 → 02
函式輸入 shape 不變 不變
M/N parallel tile grid 不變 不變
K reduction 次序 不變 不變
A tile shape tm × tk tm × tk
B tile shape tk × tn tk × tn
C tile shape tm × tn tm × tn
新增資訊 canonical handoff、proxy tensor L1 allocation、copy、resource lifetime

圖上的 SSA 編號從 %14 變成 %16 沒有獨立語意,只是前面新增 operation 後重新編號。比較時應檢查 operation 類型、operand 來源、shape、index expression、memory space 與生命週期。

今天的結論

今天從 00 走到 02,可以看到三個具體變化

00:Helion frontend 產生 tiled matmul 計算骨架
01:建立 Loom handoff operation 與獨立 proxy tensor
02:加入 L1 buffer、DRAM/L1 copy 與資源生命週期

02 已經說清楚資料要在 DRAM 與 L1 之間移動,還沒決定 logical M/N tile 要放到哪個硬體座標。
明天會從 03_after_hardware_mapping.mlir 開始,觀察 affine.parallel 如何對應到 2D mesh,再沿著 subview index 分析 A、B tile 的 spatial、temporal 與 sequential reuse。
