Logical Plan 是 SQL 的第一張執行藍圖。

它不會立刻讀取檔案，也不會直接產生查詢結果，而是先把 SQL 拆成一棵由多個 Logical Operator 組成的樹，描述：

要讀取什麼資料？
要篩選哪些資料？
要保留哪些欄位？
要如何分組與聚合？

例如：

SELECT city, SUM(amount) AS total_amount
FROM orders
WHERE is_member = true
GROUP BY city;

可以表示成：

Projection
├── city
└── total_amount
        ↓
Aggregate
├── GROUP BY city
└── SUM(amount)
        ↓
Filter
└── is_member = true
        ↓
TableScan
└── orders

這棵樹由下往上讀：

TableScan
→ Filter
→ Aggregate
→ Projection

今天會認識幾個常見的 Logical Operator：

TableScan
Filter
Projection
Aggregate
Join

Logical Plan 是什麼？

Logical Plan 是描述查詢邏輯的中間表示。

它關心的是：

查詢想完成什麼工作？

而不是：

要使用哪種 Join 演算法？
要分成幾個 Partition？
要如何平行讀取 Parquet？

這些細節會在 Physical Plan 階段才決定。

因此可以先這樣區分：

DataFusion 的 Logical Plan 是一棵由關聯式運算元組成的樹，例如 TableScan、Filter、Projection、Aggregate 與 Join。DataFusion Building Logical Plans

把一段 SQL 組成完整 Logical Plan

先用一張圖看整體結構：

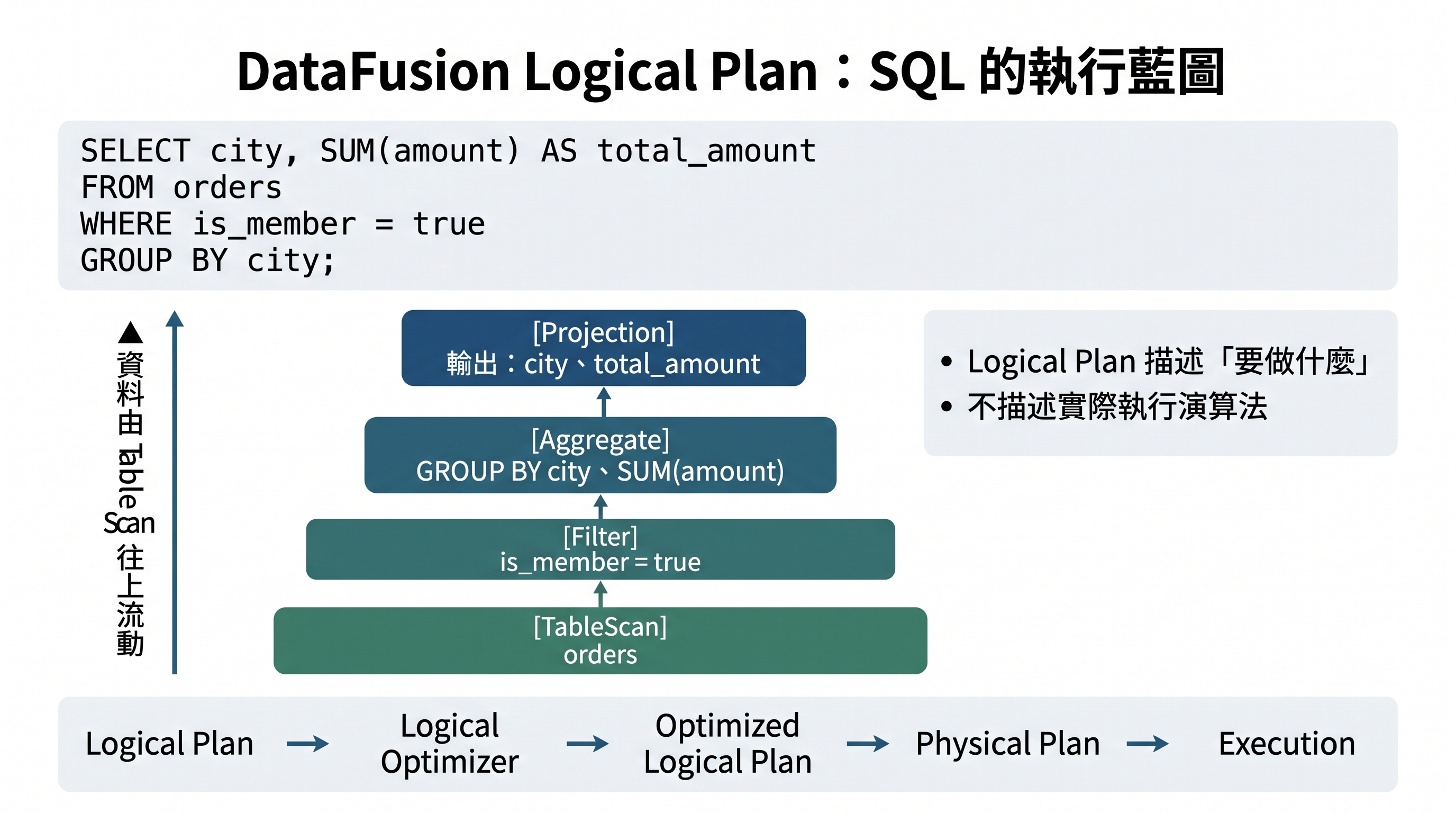

圖 1：一段 SQL 對應的 DataFusion Logical Plan。Logical Plan 描述查詢要做什麼，經過最佳化後才會轉換為 Physical Plan。圖由本文整理。

這棵樹要從最下層開始理解：

TableScan
→ 取得資料
→ Filter 篩選資料
→ Aggregate 分組與聚合
→ Projection 決定輸出欄位

SQL 是給人撰寫的查詢語言；Logical Plan 則是讓 Query Engine 能夠分析與最佳化的資料結構。

TableScan：從哪裡取得資料？

TableScan 是 Logical Plan 的起點，代表：

我要讀取哪一張資料表？

例如：

FROM orders

可以表示成：

TableScan
└── table: orders

這張表可能來自：

CSV
JSON
Parquet
記憶體資料
資料庫
自訂 Data Source

TableScan 也會知道資料表的 Schema：

orders
├── order_id  : Int64
├── city      : Utf8
├── amount    : Float64
└── is_member : Boolean

但要注意，Logical Plan 中的 TableScan 只是描述「要掃描哪張表」，不代表此時已經把所有資料讀進記憶體。

實際讀取資料會在後面的 Physical Plan 與 Execution 階段發生。

Filter：只保留符合條件的資料

Filter 對應 SQL 中的 WHERE：

WHERE is_member = true

概念上會形成：

Filter
└── predicate: is_member = true
        ↓
TableScan
└── orders

假設原始資料是：

order_id | city | amount | is_member
1        | 台北 | 1200   | true
2        | 台中 | 850    | false
3        | 台北 | 2300   | true

套用條件：

is_member = true

後，留下：

order_id | city | amount | is_member
1        | 台北 | 1200   | true
3        | 台北 | 2300   | true

Filter 通常不會改變欄位名稱與型別，只會讓資料列變少：

輸入 Schema
order_id, city, amount, is_member

輸出 Schema
order_id, city, amount, is_member

在 Logical Plan 中，Filter 只描述篩選條件；真正如何有效率地讀取與篩選資料，可能會由 Optimizer 和 Physical Plan 決定。

Projection：選擇或計算欄位

Projection 對應 SQL 中的 SELECT 欄位清單：

SELECT city, amount
FROM orders;

可以表示成：

Projection
├── city
└── amount
        ↓
TableScan
└── orders

Projection 不只可以選擇欄位，也可以計算衍生欄位：

SELECT
    city,
    amount * 1.05 AS amount_with_tax
FROM orders;

概念上的輸出是：

Projection
├── city
└── amount * 1.05 AS amount_with_tax
        ↓
TableScan

此時輸出 Schema 會從：

order_id, city, amount, is_member

變成：

city, amount_with_tax

Projection 可以負責：

• 選擇欄位
• 改變欄位順序
• 重新命名欄位
• 計算衍生欄位
• 執行型別轉換
• 移除不需要的欄位

因此，Projection 主要決定查詢結果的欄位結構。

Aggregate：分組與聚合

Aggregate 對應 SQL 中的 GROUP BY 與聚合函式：

SELECT city, SUM(amount) AS total_amount
FROM orders
GROUP BY city;

可以表示成：

Aggregate
├── group_by: city
└── aggregate: SUM(amount)
        ↓
TableScan
└── orders

輸入資料：

city | amount
-----|-------
台北 | 1200
台中 | 850
台北 | 2300

依照 city 分組後：

台北
├── 1200
└── 2300

台中
└── 850

最後得到：

city | total_amount
-----|-------------
台北 | 3500
台中 | 850

Aggregate 通常會改變：

資料列數
輸出欄位
輸出 Schema

常見的聚合函式包括：

SUM(amount)
COUNT(*)
AVG(amount)
MIN(amount)
MAX(amount)

Join：合併不同資料來源

Join 用來合併兩個資料來源：

SELECT orders.order_id, customers.name
FROM orders
JOIN customers
  ON orders.customer_id = customers.id;

Logical Plan 會有兩個輸入子樹：

Join
├── condition: orders.customer_id = customers.id
├── TableScan: orders
└── TableScan: customers

和 Filter、Projection 相比，Join 的特別之處是：

Filter
→ 通常只有一個輸入

Projection
→ 通常只有一個輸入

Join
→ 同時需要兩個輸入

Join 的輸出 Schema 通常會包含兩張表的欄位：

orders.order_id
orders.customer_id
customers.id
customers.name

至於實際執行時採用 Hash Join、Sort-Merge Join 或其他演算法，則屬於 Physical Plan 的工作。

Logical Plan 只需先表達：

哪兩個資料來源要合併？
使用什麼條件合併？

Logical Operator 會攜帶 Schema

每個 Logical Operator 不只描述運算，也會推導自己的輸出 Schema。

例如：

TableScan
輸出：order_id, city, amount, is_member

Filter
輸出：order_id, city, amount, is_member

Aggregate
輸出：city, total_amount

Projection
輸出：city, total_amount

因此 DataFusion 在尚未執行查詢前，就能先知道：

每個節點會輸出哪些欄位？
每個欄位的型別是什麼？
下一個節點能否使用這些欄位？

這也是為什麼許多錯誤可以在執行前被發現：

欄位不存在
型別不相容
聚合函式使用錯誤
GROUP BY 欄位不符合規則

Logical Plan 不是執行結果

看到 Logical Plan，不代表資料已經讀取完成。

Logical Plan
→ 描述查詢要做什麼

Physical Plan
→ 決定實際怎麼做

Execution
→ 真正讀取資料並產生 RecordBatch

完整流程可以表示成：

SQL
↓
Parser
↓
AST
↓
Logical Plan
↓
Logical Optimizer
↓
Physical Plan
↓
Execution
↓
Arrow RecordBatch Stream
↓
Query Result

因此：

Logical Plan 是藍圖。
Physical Plan 是施工方法。
Execution 是實際施工。

使用 EXPLAIN 觀察 Logical Plan

DataFusion 提供 EXPLAIN 指令查看查詢計畫：

EXPLAIN
SELECT city, SUM(amount) AS total_amount
FROM orders
WHERE is_member = true
GROUP BY city;

輸出格式會依版本與設定不同，但通常可以看到類似結構：

Projection
  Aggregate
    Filter
      TableScan

閱讀時可以從最下層開始：

TableScan
→ 讀取哪張表？

Filter
→ 使用什麼條件篩選？

Aggregate
→ 如何分組與聚合？

Projection
→ 最後輸出哪些欄位？

EXPLAIN 很適合用來檢查：

查詢是否讀取不需要的欄位？
Filter 是否被推近資料來源？
Logical Plan 是否符合預期？

下一篇會進一步使用 EXPLAIN，比較最佳化前後的 Query Plan。

今日小結

今天認識了幾個常見的 Logical Operator：

TableScan
→ 從資料來源取得資料

Filter
→ 依條件篩選資料列

Projection
→ 選擇、重新命名或計算欄位

Aggregate
→ 分組並執行 SUM、COUNT、AVG 等聚合

Join
→ 合併兩個資料來源

一段 SQL 會被轉換成一棵 Logical Plan 樹：

Projection
        ↓
Aggregate
        ↓
Filter
        ↓
TableScan

這棵樹描述的是：

查詢要做什麼

但還沒有決定：

查詢實際要怎麼執行

可以用一句話記住：

Logical Plan 是 SQL 的資料操作藍圖；
Physical Plan 才是實際執行的施工方式。

下一篇會使用 EXPLAIN 偷看 DataFusion 產生的查詢計畫，觀察 Logical Plan 與 Physical Plan 的差異。
