透過 waveform 觀察每個 cyele 的行為
我們可以把實際走過的 pipeline 重建回來：
IF, FIFO, ID, DISP, ISSU, ALU/MUL/DIV, WB, COMP, RETIRE

在這邊 CPU 的設計不單純是一個 in order CPU
而是為了擴展多加了一些 stage
從 waveform 我們就可以看出來每個 stage 的變化
例如 register update 就是在 RETIRE 的同一個 cycle 發生的

下面是 ADD 指令走過每一級的 waveform：

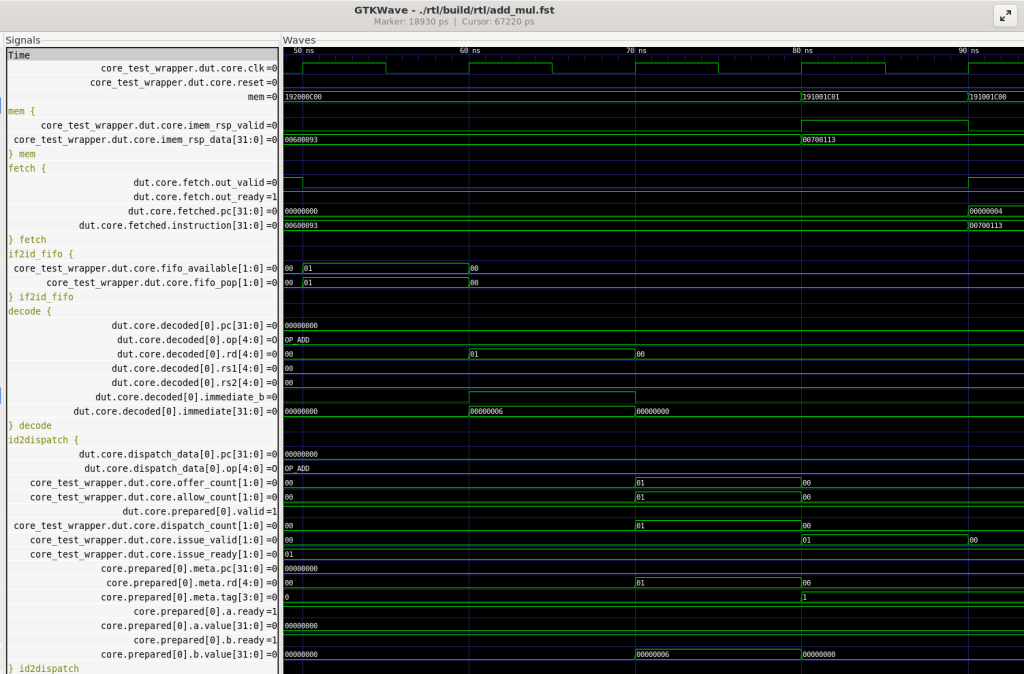

from mem to dispatch:

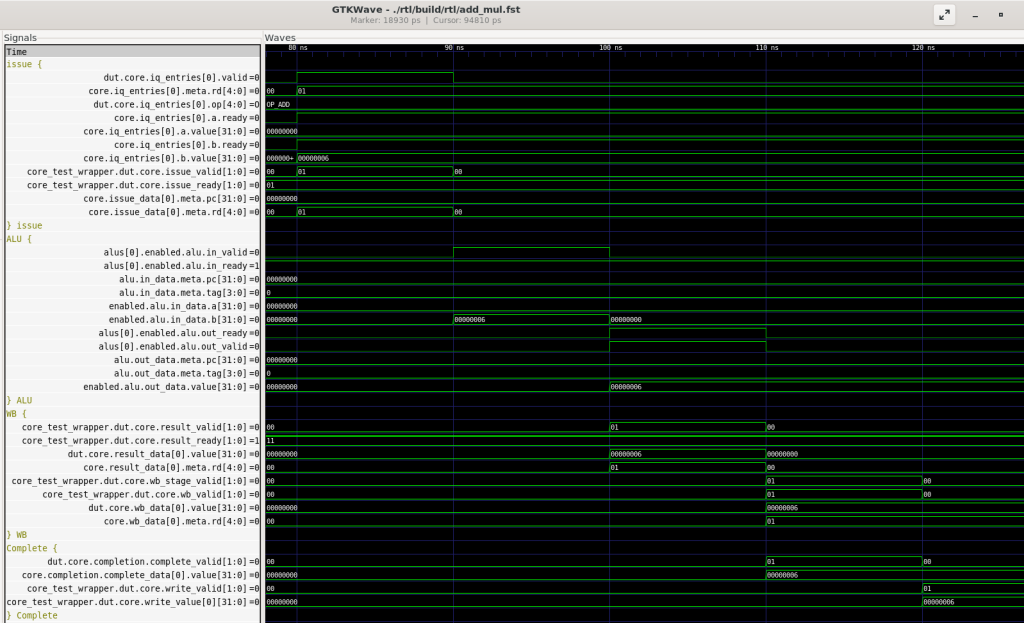

from issue to complete

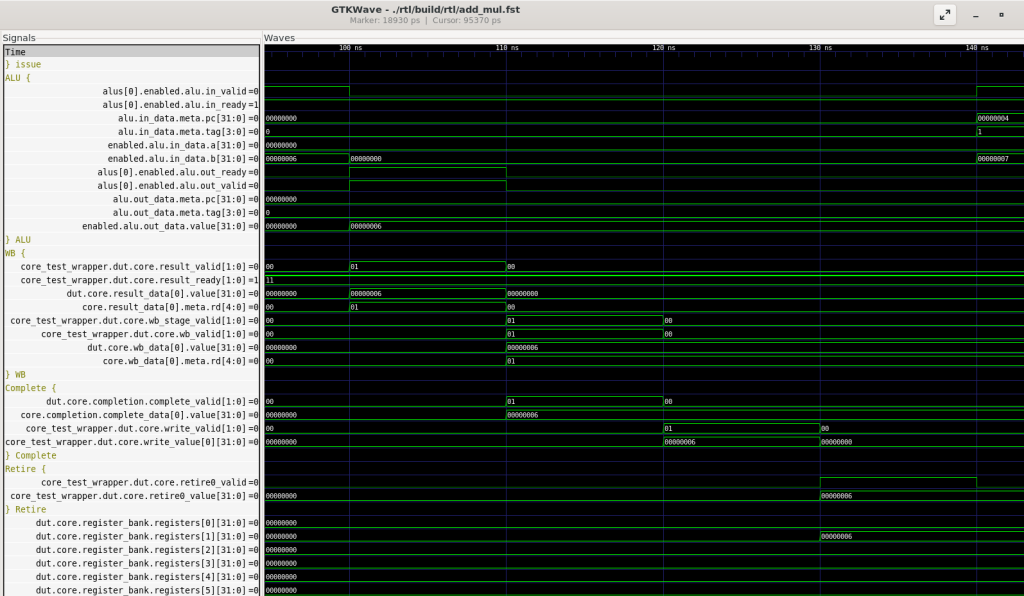

from alu to retire:

題外話：
觀察 waveform 的時候可以發現每個 output 都在一開始就完成了
像 Verilator 這種 RTL simulation 工具，主要是在看每個 cycle 的行為
不會包含 FPGA 或 ASIC 實際的 cell delay、routing delay、clock skew 這些 physical timing 模擬
我們在 simulatin 下看到的 waveform 都是理想狀態下的結果
換句話來說，有些 setup/hold 或 CDC 相關的問題在 RTL simulation 裡可能會看不到
