一、前言

前幾天，我們見識了俠客 Face Landmarker 的絕技三式，也把他請進了府裡。
但請得進門，不代表用得順手。

俠客入府第一天，老爺就交代了任務：
「幫我看看長輩的嘴有沒有張開、有沒有嘟起來、臉頰有沒有鼓起來！」

結果戰報送回來了，問題也跟著來了：

• 滿紙都是 x、y、z，哪一點才是嘴角？
• 叫他盯著臉頰，他回報：「沒看到動靜。」
• 問他「左邊還是右邊？」他的左邊，好像跟我們的左邊不太一樣……

江湖傳言和實際交手，總有些落差。

今天就從「健口動一動」App 的開發經驗出發，看看和這位俠客磨合時，
踩過哪些坑，又是怎麼填起來的！

二、實務1：Face Landmarks 臉部特徵點

（一）模型輸出長什麼樣

以 iOS 為例，結果型別是 FaceLandmarkerResult，特徵點放在 faceLandmarks：

// [[NormalizedLandmark]]：兩層陣列
result.faceLandmarks

// 外層 [0]：第 0 張臉（numFaces = 1，只有這一張）
result.faceLandmarks[0]

// 內層 [1]：這張臉的 1 號點（鼻尖）→ x、y、z
// 陣列位置就是點的編號（0～477），共 478 個臉部特徵點
result.faceLandmarks[0][1]

// 下面程式碼的 landmarks，都是指這張臉的 478 個點
let landmarks = result.faceLandmarks[0]

要注意：直接 print 時，看到的是記憶體位址。
NormalizedLandmark 是 Objective-C 類別，沒有自訂 description，
所以 console 會顯示成這樣：

[<MPPNormalizedLandmark: 0x12cf1c6c0>, <MPPNormalizedLandmark: 0x12cf1c630>]

要自己把 x、y、z 取出來：

for (i, p) in landmarks.prefix(3).enumerated() {
    print(String(format: "landmark[%ld] x=%.4f y=%.4f z=%+.4f",
                 i, p.x, p.y, p.z))
}

faceLandmarks: 1 張臉 × 478 個點
landmark[0] x=0.4697 y=0.7231 z=-0.0650
landmark[1] x=0.4623 y=0.6682 z=-0.0900
landmark[2] x=0.4658 y=0.6875 z=-0.0544

• x、y：0～1 的比例，分別除以影像的寬和高，乘回去才是像素。
• z：深度，以頭部中心為原點，數值越小越靠近鏡頭。

Flutter 專案的小提醒：
iOS 17 以後用無線偵錯時，flutter run 只顯示 Dart 端的 log，原生端的 NSLog 看不到；從 Xcode 執行 ios/Runner.xcworkspace，就能在 Xcode 的 console 看到。

（二）用編號取出特徵點 (Face Landmarks)

478 個點沒有名字，只有編號，而編號就是陣列的位置。
模型每一影格（frame）都會交出完整的 478 個點，順序固定：
291 號永遠是同一個嘴角，會變的只有它這一影格的 x、y、z。

就像點名：喊 291 號，站起來的永遠是同一位同學，只是每次站的位置不同。
所以不需要拿座標去找編號，流程是反過來的：

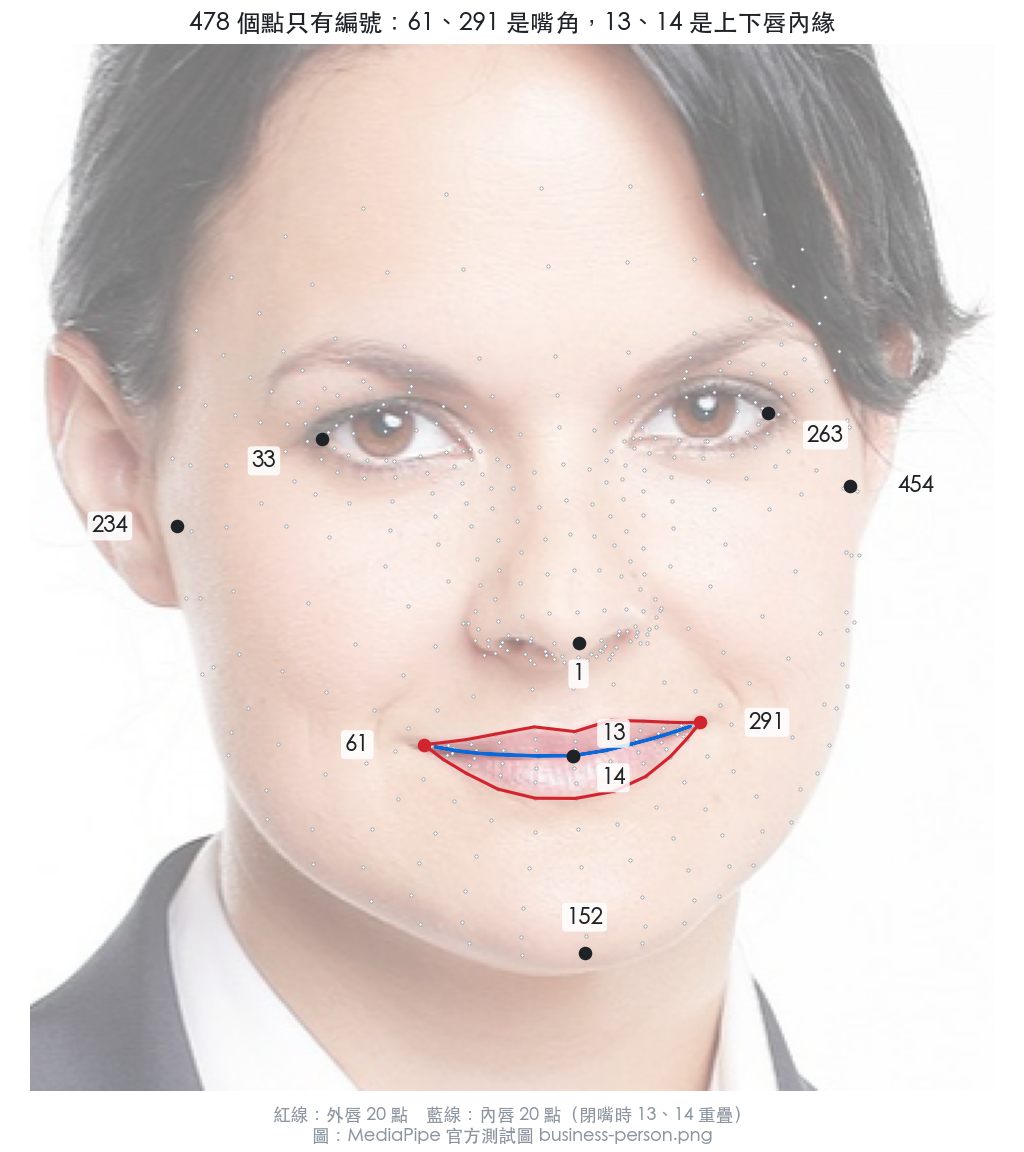

1. 查官方的 canonical face mesh 編號圖，找到部位的編號（例如嘴角是 61、291）。
2. 用編號當索引取點：landmarks[291]。
3. 拿到這一影格的 x、y，乘上影像的寬、高，就是像素位置。

健口操用到的幾個點：

程式裡把要用的編號寫成陣列，照順序點名：

// 外唇 20 點，照輪廓順序排，取出來就能直接連成一圈
static let outerLip = [61, 146, 91, 181, 84, 17, 314, 405, 321, 375,
                       291, 409, 270, 269, 267, 0, 37, 39, 40, 185]

for index in contourIndices {     // 478 點只取用得到的 87 點
    contour.append(landmarks[index].x)
    contour.append(landmarks[index].y)
}

（三）實際怎麼用：把按摩位置標在長輩臉上

唾液腺按摩採計時引導，
但「按哪裡」是用特徵點即時標在長輩臉上的，臉一移動，標記就跟著走。

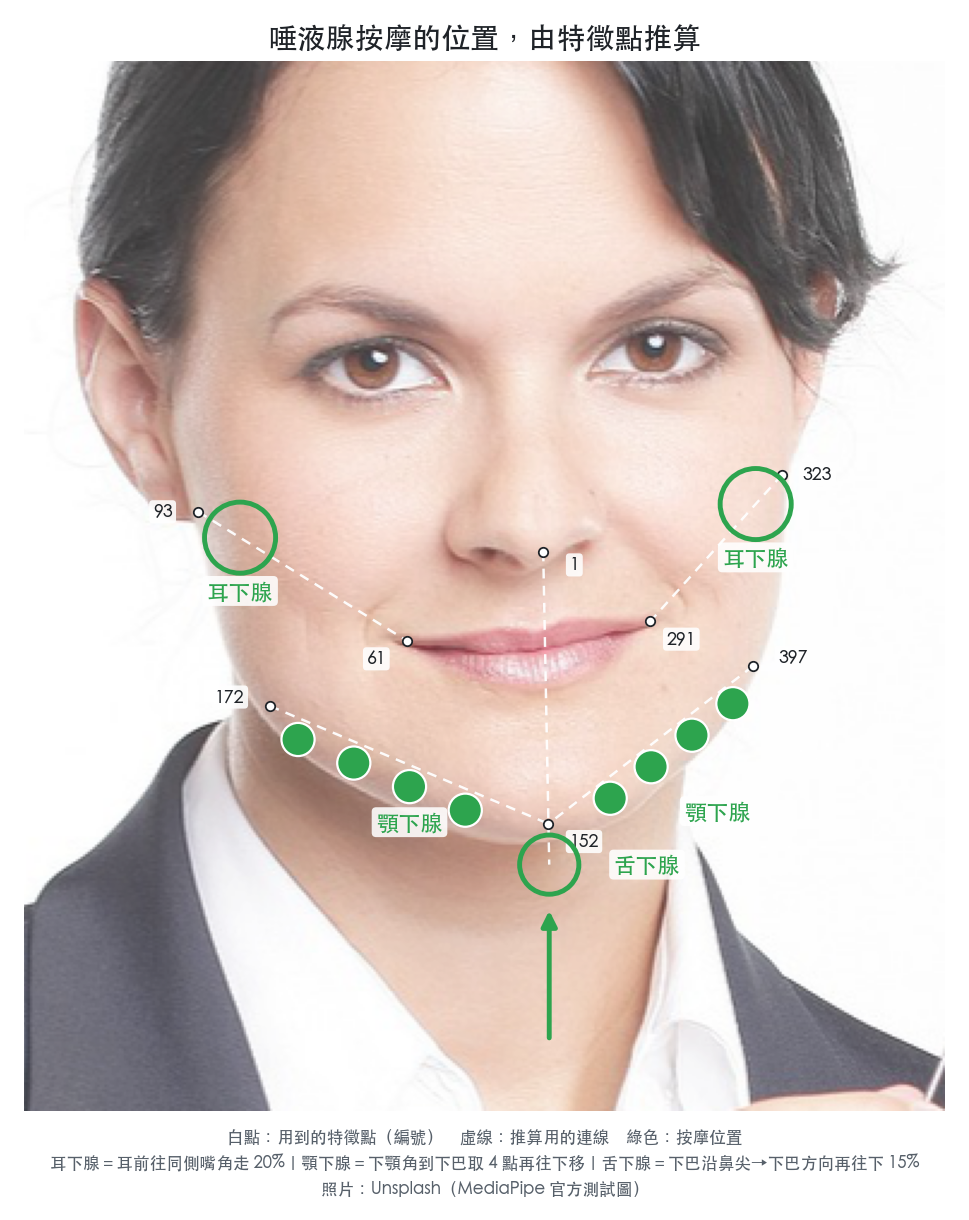

三個按摩位置由特徵點推算出來：

以耳下腺為例：

/// 耳下腺：耳前錨點往同一邊的嘴角走兩成。兩邊各一個。
static List<Offset> parotidPoints(FaceFrame frame) {
  // 外唇 20 點，[0] 是 61、[10] 是 291
  final outer = frame.outerLip;
  final ears = [frame.earA, frame.earB];   // 93、323
  return [
    for (final ear in ears.cast<Offset>())
      // 往近的那個嘴角走 20%
      Offset.lerp(ear, _nearer(ear, outer[0], outer[10]), 0.2)!,
  ];
}

• 只用「從 A 往 B 走幾成」的比例，不用絕對長度：這樣就不必處理 x、y 基準不同的問題，換算到畫面上也不會變形。
• 每一格重新計算：長輩轉頭、前後移動，標記都會貼在正確的位置。

小提醒：x、y 的基準不同。如果要算的是距離（例如張嘴幅度），
就得先換算：App 的影格是 480×640，不換算的話，垂直距離會少算 25%，頭歪 10 度也會被算成約 7.5 度。

（四）點被遮住時，會輸出什麼？

長輩做唾液腺按摩時，手指會碰到臉。被手擋住的點，模型還會給座標嗎？

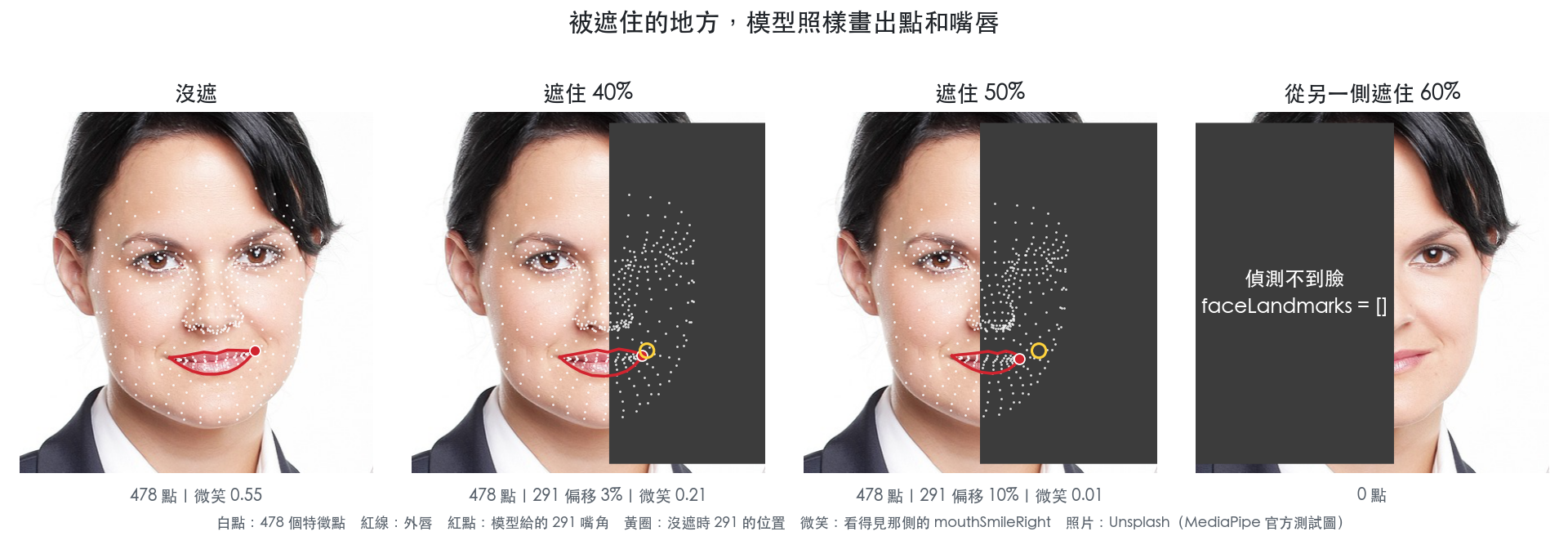

用官方測試圖，拿灰色方塊當作「手」，從側邊遮住部分的臉：

• 被遮住的點照常輸出座標，但那是模型依臉的其他部分推測出來的，遮得越多偏得越遠。
• 看得見的那一側也會受影響：模型是一次推算整張臉，半邊被遮住時，連看得見那側的微笑都從 0.55 掉到接近 0。
• 沒辦法知道哪個點被遮住：NormalizedLandmark 雖然有 visibility、presence 欄位，但 Face Landmarker 不會填值，iOS 上始終是 nil；在 Face、Hand、Pose 三個 Landmarker 裡，只有 Pose Landmarker 會填。

所以健口動一動裡需要用手碰臉的動作（例如唾液腺按摩），都採用計時引導，不靠相機判定。

三、實務2：Blendshapes 表情係數

（一）模型輸出長什麼樣

// 外層：每張臉一組（numFaces = 1，只有 [0]）
result.faceBlendshapes

// 外層 [0]：第 0 張臉的表情係數
result.faceBlendshapes[0]

// .categories：這張臉的 52 個表情係數
// 下面程式碼的 categories，都是指這 52 個
let categories = result.faceBlendshapes[0].categories

// 內層 [44]：第 44 個係數（數值取自官方測試圖）
let c = categories[44]

c.index          // 44
c.categoryName   // "mouthSmileLeft"
c.score          // 0.65（0～1，越大代表動作越明顯）
c.displayName    // nil：有這個欄位，但 Face Landmarker 不會填值

一樣，直接 print 只看得到 [<MPPClassifications: 0x11465d580>]。
取出來之後長這樣：

faceBlendshapes: 1 組 × 52 個類別
category index=0 name=_neutral score=0.0000
category index=1 name=browDownLeft score=0.0137
category index=2 name=browDownRight score=0.0114
…（其餘 49 個省略）
全部 52 個裡有 tongueOut 嗎？false

用的時候看 categoryName（displayName 是 nil）。
App 只留下嘴巴、下顎、臉頰相關的：

// mouthKeys：嘴巴、下顎、臉頰相關的名稱，約 30 個
var shapes: [String: Double] = [:]
for category in categories {
    guard let name = category.categoryName,
          Self.mouthKeys.contains(name) else { continue }
    shapes[name] = Double(category.score)
}

（二）兩個坑：臉頰和舌頭

在 iPhone 實機上，每個動作維持約 7～12 秒（每 0.5 秒記一筆）：

1. 臉頰：cheekPuff 始終是 0

張嘴、嘟嘴時，對應的係數都有明顯的反應；用力鼓起雙頰時，cheekPuff 則一直維持在 0.00。GitHub 上也有開發者觀察到類似的情況（#4436）。

從模型的輸入可以找到一些線索：

• blendshape 模型的輸入是 [1, 146, 2]，也就是 146 個特徵點的 x、y，不包含影像和 z。
• 鼓頰主要是往鏡頭的方向鼓起，x、y 的變化很小。
• 官方模型卡在 cheekPuff 旁邊註明「blendshape predicted by the FaceMesh model」，看起來這一項原本就不是由這個 blendshape 模型負責。

同一次實測，改用特徵點自己量：

• 輪廓寬度（下半臉 ÷ 耳前臉寬）：鼓雙頰比放鬆時寬 0.6%，嘟嘴時也寬了 0.4%。
• 臉頰點的 z（相對鼻尖）：鼓頰時往鏡頭靠近 0.001，跟點位本身的抖動差不多。

這些變化都還在雜訊的範圍內，目前不足以當作判斷臉頰鼓起的依據。

2. 舌頭：tongueOut 不在表情係數

上面 console 的最後一行可以看到，52 個係數裡沒有 tongueOut，第 0 個是 _neutral。實機伸舌頭時，也只有 jawOpen 升高，數值跟張大嘴差不多。

往模型檔裡看，FaceMesh 模型（face_landmarks_detector.tflite）本身帶有一個 tongue_out 輸出，說明寫著「Score of whether tongue is out of mouth.」。

也就是說，舌頭分數的輸出其實在 FaceMesh 模型裡，只是 Face Landmarker Task 沒有把它接出來。GitHub 上也有開發者回報 tongueOut 不在輸出裡（#4403）。

因此，健口動一動目前把臉頰和舌頭的動作都改成「計時引導」，用大字和倒數陪長輩完成。

四、實務3：左右判定

（一）結論

• Left 指的是「輸入影像裡那張臉自己的左邊」。
• 送進模型的影格沒有鏡像 → mouthSmileLeft 就是使用者本人的左嘴角。
• 影格鏡像後 → 左右對調，mouthSmileLeft 變成使用者的右嘴角。
• 特徵點編號也一樣：291 永遠在 61 的右邊（畫面上），跟著畫面裡的臉走。

官方的 iOS、Android 範例會先把前鏡頭影格鏡像，再送進模型（isVideoMirrored = true、postScale(-1f, 1f, …)），這樣點位可以直接對上鏡像預覽，很適合做疊圖。

如果 App 需要分辨使用者本人的左右（例如「舌頭頂左邊臉頰」），
就要留意：鏡像之後拿到的 Left、Right，會和使用者本人的左右相反。

健口動一動的做法是把兩條路分開設定：

// CameraSession：送進模型的影格「不」鏡像
connection.isVideoMirrored = false

// PreviewView：預覽畫面鏡像，長輩看到的像在照鏡子
connection.isVideoMirrored = true

相對地，把點疊到預覽上時，x 要換算成 1 - x。

（二）實測數據

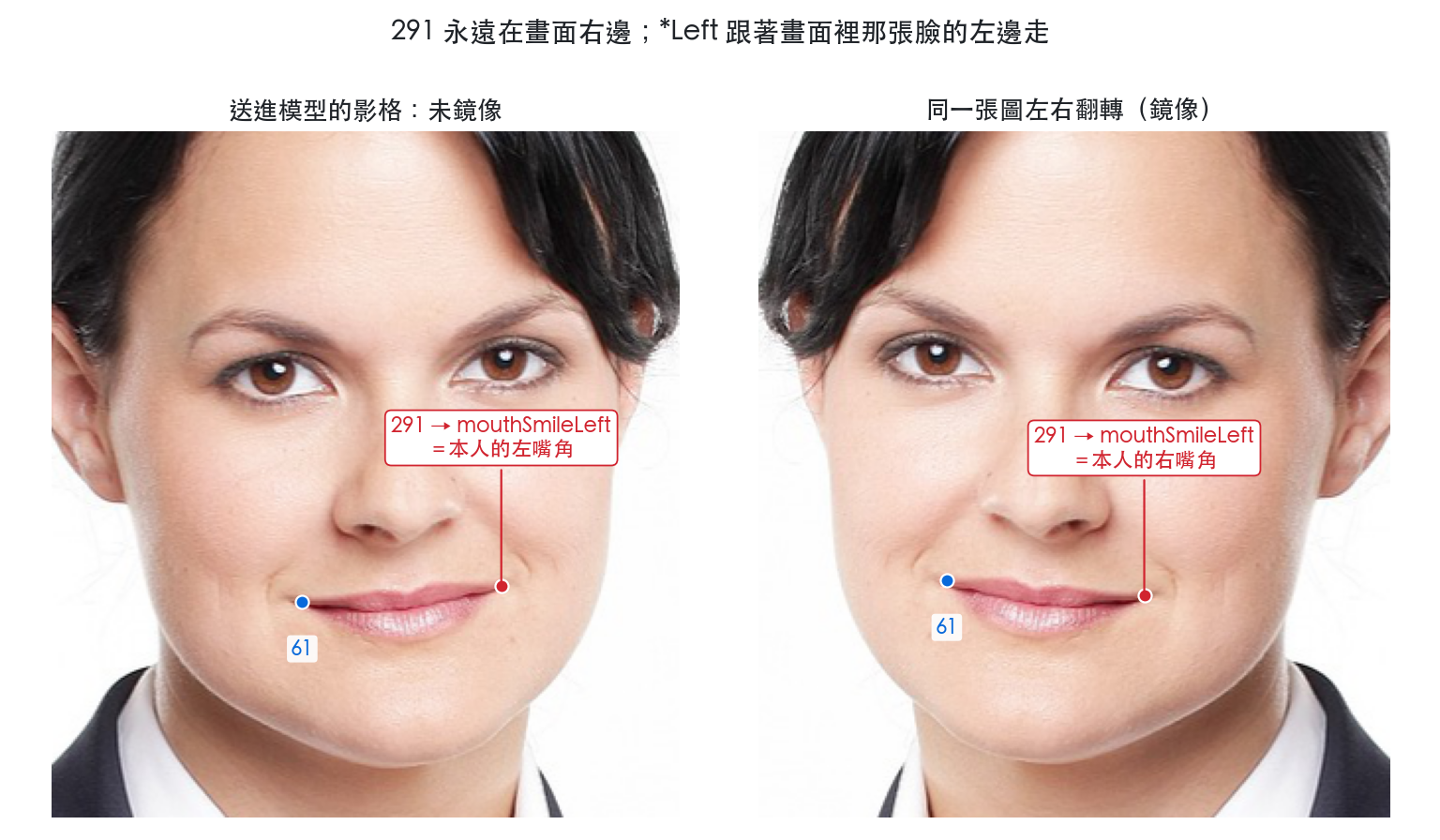

靜態照片沒有「只動一邊」的表情，所以把官方測試圖畫面右側（291 那一側）人工變形，再把整張圖左右翻轉，各自和同方向、沒變形的原圖比較：

同一處變形，翻轉前升高的是 Left，翻轉後換成 Right。

再用 iPhone 實機驗一次（送進模型的影格不鏡像，數值是平均）：

閉單眼時另一眼也會跟著半閉，所以差距不大，但方向一致：
閉左眼那段，16 筆裡每一筆都是 eyeBlinkLeft 比較高。

（三）提 issue 給官方

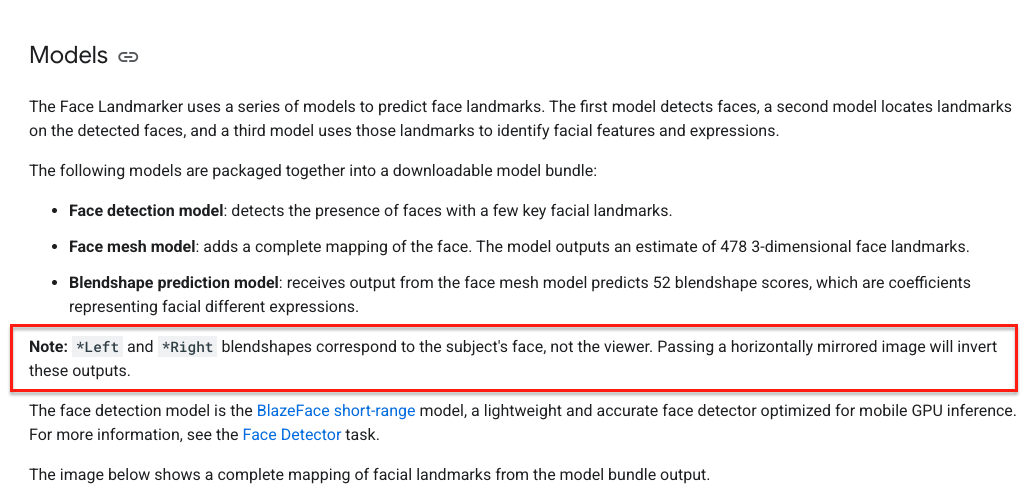

目前官方文件和模型卡還沒有說明 *Left／*Right 以哪一側為準。
模型的行為本身很合理，補上一句說明，也許能讓開發者少走一些彎路，
所以嘗試提 Documentation issue：
建議在指南加一句：
*Left／*Right 指的是輸入影像裡那張臉自己的左右；鏡像輸入會讓兩者對調。
並附上重現腳本、實測數據，以及 Android、iOS、Web 範例做法不一致的連結。

Issue 連結：#6368

五、小結

今天我們從實務出發，聚焦 Face Landmarker 的三件事：

• Face Landmarks：模型只給 478 個沒有名字的點，要靠編號，才知道誰是嘴角、誰是下唇。
• Blendshapes：52 個表情係數不是每個都能用，臉頰和舌頭要特別留意，可能需要找替代方案。
• 左右判定：Left 是畫面裡那張臉自己的左邊，鏡像會讓左右對調；要分使用者本人的左右，送進模型的影格就不要鏡像。實測數據整理好，也提交建議 issue 給官方了。

文件告訴我們這位俠客會什麼，實測才告訴我們他在什麼情況下會失手。

長輩使用的 App，這一點特別重要：
長輩在使用上可能沒辦法完全配合模型，所以要設法讓程式簡便、貼近長輩。

Google MediaPipe Face Landmarker 系列就到這裡告一段落，謝謝一路陪伴的你！

六、預告

健口操的大部分功能已經完成，接下來會持續除錯、優化，並美化 UI。
目前還剩兩項要攻克：繞口令，以及發音辨識的穩定度。

還記得 Day1 提到做 prototype 時遇到的挑戰嗎？

當時選用 sherpa-onnx，反覆調整模型與參數權重，
但發現「怕／踏／卡／啦」這四個單音節的辨識始終不太穩定。

這次，我打算請另一位高手出馬：Google Cloud Speech-to-Text。

明天就從認識 Google Cloud Speech-to-Text 開始，
看看它能不能幫繞口令和發音辨識找到解方！
