這篇WAF是由三個repo組成，會分五篇說明，偏重與BeakPlatform的關係
防禦節點（主機 B）上那個叫 waf-nginx 的容器裡裝的是什麼、它在整套架構裡負責哪一段、不負責哪一段。本系列共五篇，本篇是總覽。Suricata 與 CrowdSec 另有專篇，這裡只在需要對照時提到。
閱讀順序
1. 總覽：一個容器、三個名字、一條單向的線（本篇）
2. 元件與規則引擎：nginx、ModSecurity v3、OWASP CRS 各做什麼，設定怎麼疊起來，分數怎麼算
3. 一個請求在 WAF 容器內的旅程：五個階段、403 由誰回、轉給後端時帶什麼、為什麼 real_ip 刻意失效
4. audit.log：什麼時候寫、一行長什麼樣、Vector 怎麼把它變成平台事件
5. 設定、調校與驗證：可調的參數、誤判怎麼排除、怎麼確認它真的在擋、掛了會怎樣
上一層是 防禦節點運作原理（九篇），本系列的主機、IP 與線型慣例都沿用那一套：主機 A（192.168.0.111）是 BeakPlatform，主機 B（192.168.0.112）是防禦節點，攻擊者用文件保留位址 203.0.113.42。
在整條鏈上，WAF 是唯一站在請求路徑上、讀得到完整 HTTP 內容、而且能當場把請求擋下來的元件。nftables 只看 IP 與埠，Suricata 只能旁觀不能丟包，CrowdSec 看的是時間軸上的行為，平台則要等事件送到才知道有事。攻擊者送出 ?id=1' OR 1=1-- 的那幾十毫秒內，唯一做出反應的就是這個容器：回 403，請求不再往後走。
但它的責任也在這裡結束。擋掉之後它留下的只有 audit.log 裡的一行 JSON，「這個 IP 是不是累犯」「要不要封它」「封多久」「誰負責」這些問題它一概不知道，也沒有機制去知道。這些是平台補上的部分，不是 WAF 做不好。
讀者常把「WAF」當成一個軟體，實際上 waf-nginx 容器裡是三個各自獨立的專案疊在一起，分工非常清楚。下表的版本是本文撰寫時（2026-09-26）在防禦節點上實測的；映像檔 owasp/modsecurity-crs:nginx 是浮動 tag，安裝時拉到什麼版本就是什麼版本，第 4 篇會談這件事的後果。
| 名字 | 實測版本 | 它是什麼 | 類比 |
|---|---|---|---|
| nginx | 1.30.5 | Web 伺服器兼反向代理。收 TCP 連線、解析 HTTP、把請求轉給被保護網站、把回應送回去。它本身不懂什麼叫攻擊 | 門口的櫃台：收信、轉交、回信 |
| ModSecurity v3（libmodsecurity 3.0.16 ＋ ModSecurity-nginx connector 1.0.4） | 3.0.16 / 1.0.4 | 規則引擎。提供一套規則語言（SecRule）、變數、轉換函式、運算子與動作，並在請求與回應的固定階段執行規則。它本身不帶任何規則，空跑時什麼都不擋。connector 是把引擎掛進 nginx 生命週期的膠水 | 安檢儀器：有掃描能力，但要有人告訴它什麼算違禁品 |
| OWASP Core Rule Set（CRS） | 4.25.1，850 條 | 規則內容。SQL injection、XSS、命令注入、路徑穿越、掃描器指紋、協定畸形、回應外洩等的偵測規則，加上一套「異常分數」計分與攔截機制。CRS 是社群維護的通用規則，不認識任何特定應用 | 違禁品清單與判定門檻 |
同一個 CRS 也能跑在 Coraza、Apache 的 mod_security2 或其他相容引擎上；同一個 libmodsecurity 也能載入自己寫的規則。三者是可以替換的，本安裝包選的是 OWASP 官方維護的 nginx 版容器映像，理由是零編譯、設定全部靠環境變數、規則與引擎版本由上游一起配好。

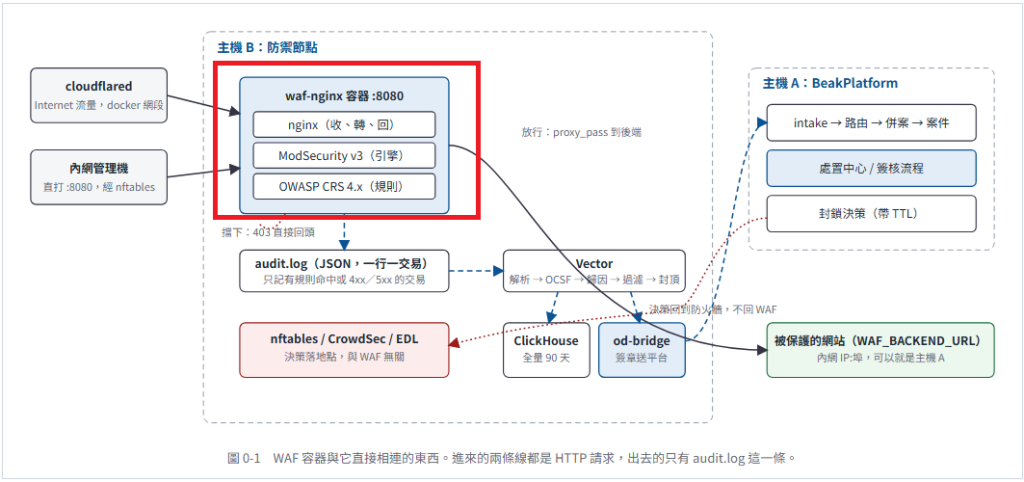

下圖只畫與 WAF 直接相連的東西。實線是請求路徑，藍色虛線是事件路徑，紅色點線是決策路徑。注意紅線沒有任何一條回到 WAF。
| 事情 | WAF 做嗎 | 說明 |
|---|---|---|
| 判斷單一請求是不是攻擊 | 主責 | 依 CRS 規則對請求與回應打分數，達門檻即攔下。這是整條鏈唯一的即時阻擋點（走 Cloudflare 時 edge 另有一層，不屬本安裝包） |
| 回 403 給攻擊者 | 主責 | 由 nginx 回，後端完全不知道有這個請求 |
| 留下證據 | 主責 | audit.log 一行 JSON：命中的規則、分數、請求標頭、方法、URI、直連來源 |
| 把請求轉給被保護網站 | 主責 | 放行的請求由 nginx proxy_pass 到 WAF_BACKEND_URL，並補上 X-Forwarded-* 標頭 |
| 判斷「攻擊者真實 IP」是誰 | 不做 | WAF 記的是直連它的對象（cloudflared 容器或 docker 網關）。要不要相信 CF-Connecting-IP 是 Vector 的事，理由見第 2 篇第六節 |
| 記得「這個 IP 剛才已經被擋 50 次」 | 做不到 | WAF 沒有跨請求記憶，每次都當第一次。累犯判斷由平台的併案計數與風險分數補上 |
| 封鎖來源 IP | 做不到 | 它只能逐請求 403。封 IP 是平台決策 → od-bridge 落地到 nftables／CrowdSec／EDL，WAF 不在落地點清單裡 |
| 速率限制、登入暴力破解偵測 | 沒有 | CRS Paranoia Level 1 沒有速率規則；本安裝包也沒開 nginx 的 limit_req。這是已知缺口，見第 4 篇第六節 |
| TLS 終結 | 不做 | 容器有 8443 監聽（自簽憑證）但 compose 沒有發布它。走 Cloudflare 時 TLS 在 edge 終結，tunnel 內是明文 HTTP 進 WAF |
| 決定哪些事件要送去建案 | 不做 | WAF 只管寫 log。過濾、歸因、封頂全在 Vector |
| 更新規則 | 不會自動 | 規則跟著映像檔走，重拉映像才會換版本 |
圖 0-1 值得盯著看的是線的方向。WAF 與平台之間只有 audit.log 這一條線，方向是 WAF → Vector → od-bridge → 平台。平台不會回頭做任何事：不會改 WAF 的規則、不會把封鎖清單推回 WAF、不會叫 WAF 放行某個 IP。三個直接推論：
| 推論 | 後果 |
|---|---|
| 平台掛了，WAF 照擋 | 攻擊當下的阻擋 100% 在防禦節點內完成，不依賴主機 A 活著。平台不在時損失的是「擋掉之後」的那些事：沒有案件、沒有封鎖、沒有解封 |
| 平台核可的封鎖，對「經 Cloudflare 進來的請求」在 WAF 這一層沒有效果 | 封鎖落地在 nftables input hook，但 tunnel 流量是 cloudflared 主動連出的既有連線，封包來源是 Cloudflare。被封的 IP 再打一次，還是由 WAF 逐請求判斷、逐請求 403。要在邊界擋掉得靠 EDL 接外部防火牆（原系列第 5、6 篇） |
| WAF 誤判時，要改的是 WAF 自己的覆寫檔，不是平台 | 平台上把案件標成誤判、放行，都不會讓下一個同樣的請求通過 WAF。規則排除寫在主機 B 的 waf/modsec-overrides/modsecurity-override.conf（第 4 篇第二節） |
設定了歡迎頁（WELCOME_HOSTNAME）時，compose 會多起兩個容器：welcome（一頁靜態 HTML 的 nginx）與 waf-welcome（用同一個映像、同一組參數的第二個 WAF，後端指向 welcome）。cloudflared 的 ingress 依 hostname 或路徑前綴決定送哪一個。這樣做的目的是讓「刺探根路徑與亂猜的路徑」也經過 WAF 而產生事件，而不是直接 404 掉。兩個容器的差別只有三處：
| 項目 | waf-nginx（主站） | waf-welcome（歡迎頁） |
|---|---|---|
| 後端 | WAF_BACKEND_URL（被保護網站） | http://welcome:80（容器內靜態頁） |
| audit log | waf/log/audit.log | waf/log/audit-welcome.log |
| 事件的 target.service | waf-nginx | waf-welcome（Vector 依檔名判斷） |
| 內網驗證埠 | 8080 | 8082 |
面各篇講的規則、階段、log 格式對兩個容器完全相同，不再分開說。
| 本系列 | 原系列（防禦節點運作原理）已經談過的部分 |
|---|---|
| 第 1 篇 元件與規則引擎 | 第 2 篇第二節的規則群表；本篇把引擎、載入順序、計分方式補齊 |
| 第 2 篇 請求旅程 | 第 1 篇第 4 站；本篇把五個階段、轉送標頭、real_ip 的設計理由展開 |
| 第 3 篇 audit.log | 第 3 篇第一節的 Vector 管線；本篇從 log 本身的格式與寫入條件出發 |
| 第 4 篇 設定與驗證 | 安裝章節第七節的日常操作；本篇只談 WAF 相關的參數、排除與故障 |
