Day 11、12 是 viewer 的骨架與互動。這篇講熱點怎麼算出來，以及一次真實的品質問題與修復。

熱點的資料結構

{
  "id": "hs_03", "title": "Motor",
  "anchor": { "type": "part", "part_id": "p_0018" },
  "camera": { "target_mm": [-40,-130,82], "distance_mm": 264.2, "azimuth_deg": 246.0, "elevation_deg": 20 },
  "order": 3
}

anchor 決定「錨在哪」（part 用零件 id，point 直接給座標）；camera 決定「飛過去站哪看」，選填——沒有就只彈卡片不飛鏡頭。由 packs/exhibit（場景包）依零件體積由大到小挑選、產生，viewer 只負責照著飛，不參與判斷「哪個零件重要」。

每個欄位的意義與限制：

熱點鏡頭是怎麼被呼叫的：兩條路徑

① 建置時（Python，算出鏡頭角度寫進場景）

packs/exhibit/pack_exhibit/pack.py
  build_scene(ctx)                       # 場景包組裝整份 scene.json
    └─ suggest_hotspots(ctx, max_count=8, fov_deg)
         └─ suggest_hotspots(asset, max_count, fov_deg)   # 模組層函式，純資料運算
              ├─ 從 asset.semantics.parts 篩出可選取、非組裝的葉零件，依體積排序取前 8
              └─ 對每個入選零件呼叫 part_camera(part, fov_deg, others=, assembly_center=, assembly_diag=)
                   → 回傳 {target_mm, distance_mm, azimuth_deg, elevation_deg} 或 None

新版之後 part_camera 還是這個名字，只是多了三個參數（others／assembly_center／assembly_diag），沒有這三個參數時行為等同舊版（固定 35°/20°），所以既有測試不用改。

② 執行時（TypeScript，讀場景播放熱點）

使用者點畫面上的標記 或 呼叫 Viewer.goToHotspot(id) 或 自動導覽 tour 呼叫 goToHotspot(id)
  └─ hotspotNavigator.activate(hotspot)          # packages/viewer-core/src/index.ts
       ├─ 有 title/body → showCard() 彈文字卡片
       ├─ 有 camera → flyCameraTo(hotspot.camera)  # 用跟 reset() 同一套 sphericalPosition + convertPoint
       └─ anchor.type === "part" → selectById(part_id)   # V1-m7：同時高亮該零件（Day 12 那套機制）

每一幀（tick）另外跑：
  updateHotspotMarkers()
    ├─ refreshOcclusion()：對每個熱點做相機→錨點的 raycast，判斷有沒有被擋住
    └─ 依 occlusionStyle(hotspot_occlusion 模式, 是否被擋) 決定這個標記要不要顯示、透明度、要不要加虛線環

也就是說，「算鏡頭角度」發生在建置時（Python，寫死進 scene.json），「飛過去、判斷遮擋」發生在執行時（TypeScript，每次都重新算）——兩邊完全獨立，viewer 不會重算鏡頭角度，只負責照著飛跟判斷擋不擋。

修前：固定方位角，不管旁邊有什麼

舊版 part_camera() 只用零件自己的包圍盒算距離，方位角、仰角是固定值（35°/20°），對所有零件一視同仁：

distance = radius * _HOTSPOT_FIT_MARGIN / math.sin(math.radians(fov_deg) / 2)
return {"target_mm": center, "distance_mm": distance, "azimuth_deg": 35.0, "elevation_deg": 20.0}

問題：完全不知道其他零件在哪裡。實機測試時，8 個熱點裡有 2 個算出的相機位置有問題——其中 Motor_Flange 那顆，相機座標直接落在 Housing_Body 的包圍盒範圍內（外殼壁厚只有 10mm，相機卡在壁裡）。

修後：掃描候選角度，硬規則淘汰、軟規則排序

新版拿到其他零件的包圍盒與整體零件聯集的中心，先算一個「基準方位角」（零件中心相對整體中心的水平方向），再以 15° 為步進掃 ±180°、搭配三種仰角（20/35/50°）當候選：

1. 硬規則：相機位置落在任何其他葉零件的包圍盒內 → 直接淘汰
2. 軟規則：候選之間比「視線（相機到目標的線段）穿過幾個其他零件的包圍盒」，數字小的優先；同分再看離基準角度近不近
3. 保底：所有候選都不理想 → 距離依序拉到 1.25×、1.5×……最多 3×；仍不行則在 3× 距離把仰角抬到 70°

修前後對照（方位角、mm）：

修完後 8 個熱點全部第一輪（1.0× 距離）就找到合格角度，沒有用到保底的拉遠或抬仰角。

這個演算法的邊界

• 純粹用包圍盒（AABB，Axis-Aligned Bounding Box，軸對齊包圍盒）計算，不做真正的幾何遮擋運算，也不知道自己在服務哪個場景——輸入只是一堆零件的長方體座標與目標零件，輸出一個不會卡進其他長方體的角度。

AABB 是什麼：用一個「邊都跟座標軸平行」的長方體，把一個零件的形狀整個包起來，只記兩個角——min（最小的 x/y/z）跟 max（最大的 x/y/z），例如 Housing_Body 的 bounds_mm 是 {"min":[-110,-60,12], "max":[110,60,152]}。這是 3D 圖學裡最基本、最便宜的近似形狀，好處是判斷「點在不在裡面」「兩個盒子有沒有交集」都只是幾個數字比大小，不用管零件實際的曲面長什麼樣：

• 點是否在盒子裡（_inside，判斷相機位置合不合格）：每個軸的座標都要落在 min[i] 到 max[i] 之間，三個軸都成立才算在裡面。
• 一條線段有沒有穿過盒子（_segment_crosses，判斷視線有沒有被擋，用的是「slab 法」）：把盒子想成三對互相平行的牆（x 方向一對、y 方向一對、z 方向一對），算線段跟每一對牆的交會範圍，三個範圍取交集，交集不是空的就代表線段真的穿過了這個盒子。

代價就是前面提到的：中空的機殼會被當成實心，因為 AABB 只看「最外圍的邊界」，不管裡面是不是挖空的，所以判斷「視線有沒有被擋」時，會保守地把機殼內部也算進去。

• 包圍盒把中空的機殼當成實心處理，所以殼內的零件（齒輪、軸承）即使殼上有開口，視線判定上仍算被擋住——這是保守估計，不是精確判斷。
• 拉遠的保底上限（3×）沒有跟 viewer 端的 camera.limits.max_distance_mm 比對過，目前範例資料的鏡頭距離都在安全範圍內。

被遮擋的熱點：三種顯示模式

即使演算法已經避開「卡進去」，還是有零件天生藏在別的零件裡面，視線一定被擋。這種情況由 interaction.hotspot_occlusion 決定怎麼顯示：

判定方式是從相機往錨點射一條線，檢查最近的命中是不是屬於目標零件本身；距離很近的多個標記還會互相偵測、自動讓開避免重疊。

爆炸圖：目前只有「算」，還沒有「動」

爆炸的位移計算已經實作：讀每個零件的爆炸方向向量，乘上使用者給的爆炸程度與場景設定的最大距離，回傳一份「零件 id → 位移量」的清單。但目前沒有任何地方消費這份清單——viewer 端還沒有讀取並套用這個指令的邏輯，所以爆炸圖現在還看不到任何視覺效果。這是清楚標記、留給後續的缺口，不是這篇要交代完的功能。

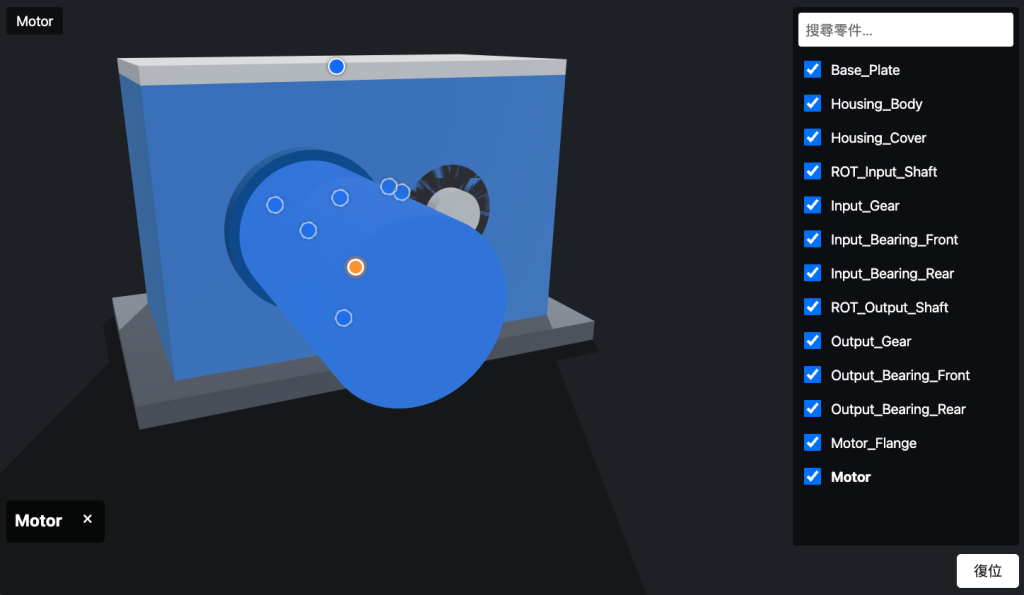

修好之後：Motor 熱點的鏡頭

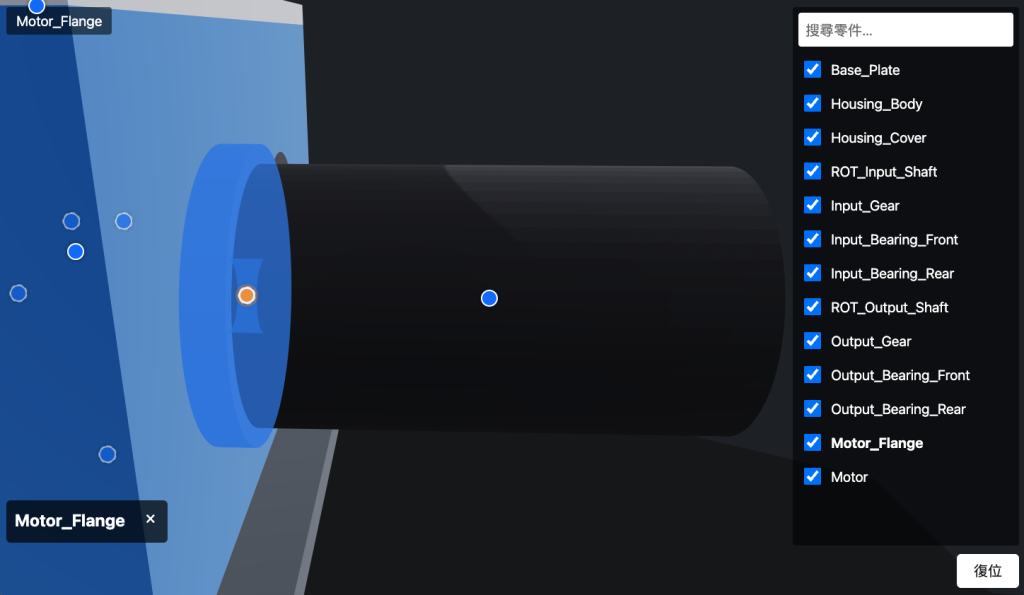

修好之後：Motor_Flange 熱點不再卡進機殼牆裡

下一篇：離線展場播放包。
