前言

在前一章中，我們介紹了 CFB 與 OFB 模式。今天討論的 CTR（Counter Mode） 與 GCM（Galois/Counter Mode） 則是現代密碼學工程中最核心、最廣泛採用的兩種模式。

一、 計數器模式：CTR (Counter Mode)

在 CTR 模式下，加密引擎輸出的是「金鑰流（Keystream）」。此處加密引擎加密的對象不是明文資料，而是一個遞增的「計數器數字」。

1. 運算流程

• 計數器建構：每個區塊由 Nonce（隨機數/初始向量） 與 Counter（遞增計數器） 組成唯一的輸入暫存器，並以||（串接符號）表示Nonce與Counter的串接。
• 金鑰流生成：將計數器產生的值送入 AES 加密引擎，產出當前的金鑰流區塊Si。

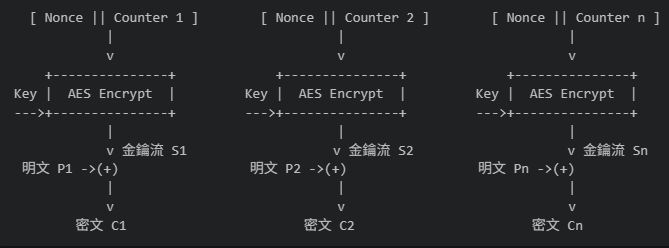

• 加密流程 (Encryption)

[ Nonce || Counter 1 ]        [ Nonce || Counter 2 ]        [ Nonce || Counter n ]
            |                             |                             |
            v                             v                             v
    +---------------+             +---------------+             +---------------+
Key |  AES Encrypt  |         Key |  AES Encrypt  |         Key |  AES Encrypt  |
--->+---------------+         --->+---------------+         --->+---------------+
            |                             |                             |
            v 金鑰流 S1                   v 金鑰流 S2                   v 金鑰流 Sn
 明文 P1 ->(+)                 明文 P2 ->(+)                 明文 Pn ->(+)
            |                             |                             |
            v                             v                             v
        密文 C1                       密文 C2                       密文 Cn

• 解密流程 (Decryption)
  解密時底層演算法依然呼叫「AES 加密 (Encrypt)」，將產出的相同金鑰流與密文進行 XOR 運算即可還原明文。

2. 特性分析

• 完全支援平行化運算（Parallel Processing）：由於每一個區塊的計數器都是獨立且可預先算出的，加密與解密都可以交由多核心 CPU 或 GPU 同時平行計算，效能極高。
• 支援隨機存取（Random Access）：若只需讀取超大檔案中的第 N 個區塊，無需像 CBC 或 CFB 一樣從頭解密，直接計算Nonce || Counter n 得到金鑰流直接對密文Cn XOR即可立即解密該區塊。
• 無需 Padding（填充）：最終資料由 XOR 產生，長度與明文完全相同。
• 致命風險（Nonce + Counter 重用）：若在同一把 Key 下重複使用相同的 Nonce，會產生完全相同的金鑰流，導致攻擊者可透過密文 XOR 直接還原明文（即著名的 Nonce Reuse 漏洞）。

二、 伽羅瓦/計數器模式：GCM (Galois/Counter Mode)

GCM 是現代安全性最高的 AEAD（認證加密） 模式。在 GCM 模式下，AES 輸出的同樣是「金鑰流（Keystream）」，但操作模式在產出密文後，還必透過GHASH (Galois Hash)認證算法(雜湊函數)計算防篡改的「認證標籤（Auth Tag）」。什麼是GHASH呢？簡單的說就是結合金鑰的雜湊函數，必須有同一把金要與同樣的資料才能產生一樣的雜湊值，關於**AEAD（認證加密）**我們會在Day20在特別拿出來說，這邊專注GCM的流程即可。

1. 運算流程

GCM 結合了 CTR 模式加密 與基於伽羅瓦體的 GHASH 認證算法：

• 第一步：加密資料（CTR 模式）
• 第二步：計算認證標籤（GHASH）
  將附加資料（AAD，如 IP 標頭或 HTTP Header）與所有密文 C1...Cn 輸入至伽羅瓦體進行 GHASH 運算，最後與 AES 加密的第一個計數器遮罩進行 XOR 運算，生成認證標籤 T

===========================================================================================

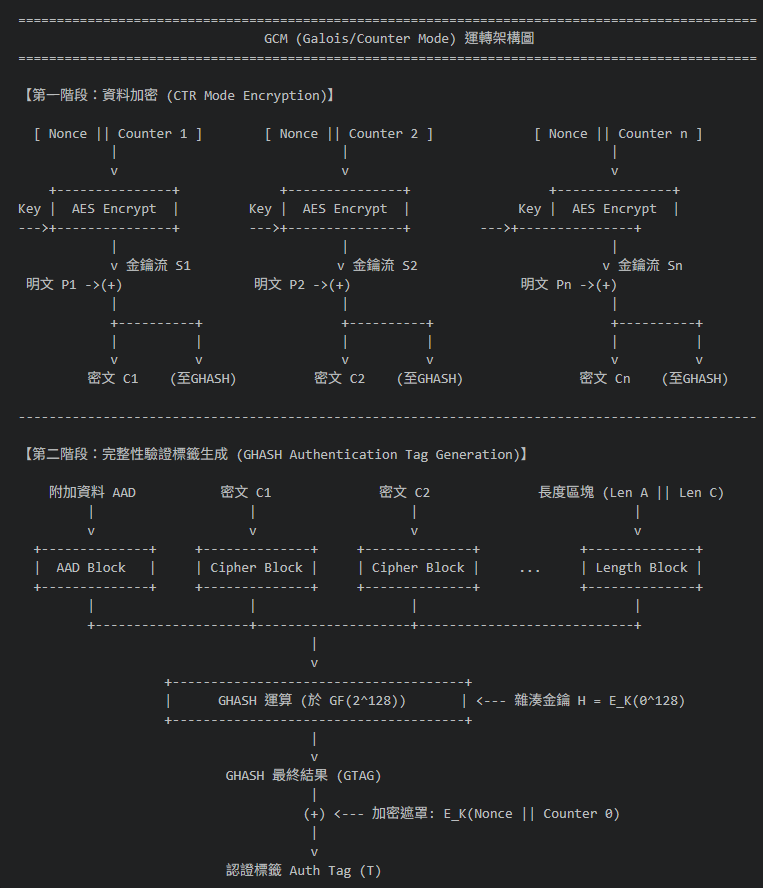

                                GCM (Galois/Counter Mode) 運轉架構圖
===========================================================================================

【第一階段：資料加密 (CTR Mode Encryption)】

  [ Nonce || Counter 1 ]        [ Nonce || Counter 2 ]             [ Nonce || Counter n ]
            |                             |                                  |
            v                             v                                  v
    +---------------+             +---------------+                  +---------------+
Key |  AES Encrypt  |         Key |  AES Encrypt  |              Key |  AES Encrypt  |
--->+---------------+         --->+---------------+         --->+---------------+
            |                             |                                  |
            v 金鑰流 S1                   v 金鑰流 S2                        v 金鑰流 Sn
 明文 P1 ->(+)                 明文 P2 ->(+)                      明文 Pn ->(+)
            |                             |                                  |
            +----------+                  +----------+                       +----------+
            |          |                  |          |                       |          |
            v          v                  v          v                       v          v
         密文 C1    (至GHASH)          密文 C2    (至GHASH)               密文 Cn    (至GHASH)

-------------------------------------------------------------------------------------------

【第二階段：完整性驗證標籤生成 (GHASH Authentication Tag Generation)】

    附加資料 AAD           密文 C1              密文 C2              長度區塊 (Len A || Len C)
         |                    |                    |                            |
         v                    v                    v                            v
  +--------------+     +--------------+     +--------------+             +--------------+
  |  AAD Block   |     | Cipher Block |     | Cipher Block |     ...     | Length Block |
  +--------------+     +--------------+     +--------------+             +--------------+
         |                    |                    |                            |
         +--------------------+--------------------+----------------------------+
                                      |
                                      v
                   +--------------------------------------+
                   |      GHASH 運算 (於 GF(2^128))       | <--- 雜湊金鑰 H = E_K(0^128)
                   +--------------------------------------+
                                      |
                                      v
                           GHASH 最終結果 (GTAG)
                                      |
                                     (+) <--- 加密遮罩: E_K(Nonce || Counter 0)
                                      |
                                      v
                           認證標籤 Auth Tag (T)

2. 特性分析

• 同時提供機密性與完整性 (AEAD)：能有效防範中間人篡改密文，並徹底免疫 Padding Oracle 攻擊與位元翻轉攻擊（Bit-flipping Attack）。
• 支援附加資料認證 (AAD)：允許只對部分資料（例如封包表頭 AAD）做認證而不加密，同時對內文（Payload）做加密與認證。
• 硬體加速友善：GHASH 在現代 CPU 上具備專屬的硬體指令集（如 Intel 的 PCLMULQDQ），計算速度極快。
• Nonce 重用代價極高：若 GCM 重用 Nonce，不僅會洩漏明文，還會直接倒推算出 GHASH Key H，導致攻擊者可以隨意偽造有效的認證標籤 T。

Reference

• 密碼學導論課程 - 陳君明教授
