視窗縮放處理好了，今天要做找彩蛋的最核心技術：怎麼知道玩家點的是不是藏起來的彩蛋。
今天先研究 Raycasting 並只先做出點一下畫面，Console 印出點到的資訊。

Raycasting 是什麼

官方文件的說明：

Raycasting is used for mouse picking (working out what objects in the 3d space the mouse is over) amongst other things.

意思：被用於滑鼠選取（也就是算出滑鼠目前所在位置，對應到 3D 空間裡的哪個物體），以及其他用途。

比喻： 想像拿一支雷射筆，站在螢幕前面，對著畫面上某一點射出去。雷射會穿過螢幕，射進你佈置好的 3D 場景裡，打中它第一個碰到的物體。Raycasting 做的就是這件事，只是用數學算出這條線會先打中誰，不是真的有一道光。

滑鼠座標要先「翻譯」一次

滑鼠在螢幕上的座標，瀏覽器給的是像素，例如 (960, 540)，左上角是 (0, 0)。但 Three.js 的 Raycaster 要的不是這個，依官方文件對 setFromCamera 的說明：

2D coordinates of the mouse, in normalized device coordinates (NDC)---X and Y components should be between -1 and 1.

這叫 NDC（標準化裝置座標），範圍是 -1 到 1，而且原點在畫面正中央，往右上是正的，往左下是負的。

換算公式：

pointer.x = (event.clientX / window.innerWidth) * 2 - 1;
pointer.y = -(event.clientY / window.innerHeight) * 2 + 1;

換算講解
NDC 的 X、Y 範圍是 -1 到 1，原點 0 在正中央。
而瀏覽器像素座標是 0 ~ window.innerWidth, 0 ~ window.innerHeight

X 軸：
我們先做正規化 (x / window.innerWidth) → 讓範圍變成 0 ~ 1
接著 * 2 - 1 達到 -1 ~ 1，也就是 Three.js 的 Vector2 範圍

Y 軸不能直接套用同一個公式，因為方向相反：
像素座標的 Y 愈往下數字愈大（最上面是 0），但 NDC 的 Y 愈往上數值愈大（上方是正值）。兩者方向相反，所以做完正規化 (y / window.innerHeight) 後，要先在前面乘上 -1 把方向反過來，寫法就變成 -(y / window.innerHeight) * 2 + 1，而不是 (y / window.innerHeight) * 2 - 1。

用圖示理解這個轉換：

瀏覽器的像素座標（左上角是原點）        Raycaster 要的 NDC（正中央是原點）
(0,0)                 (1920,0)        (-1, 1)              (1, 1)
┌─────────────────────────┐           ┌─────────────────────────┐
│                         │           │                         │
│         ●(960,540)      │   ──→     │          ●(0, 0)        │
│                         │           │                         │
└─────────────────────────┘           └─────────────────────────┘
(0,1080)              (1920,1080)     (-1,-1)              (1,-1)

為什麼 Y 的公式前面要加負號： 瀏覽器的像素座標，Y 愈往下數字愈大；NDC 剛好相反，Y 愈往上數值愈大。所以公式裡故意加一個負號，把方向反過來。

完整程式碼

import * as THREE from 'three';
// ...(Day16 原本的 scene、camera、renderer、燈光、controls、GLTFLoader、resize 都不動)

// 以下是今天新加的部分
const raycaster = new THREE.Raycaster();
const coords  = new THREE.Vector2();

window.addEventListener('click', (event) => {
  // 1. 把滑鼠的像素座標，換算成 NDC
  coords .x = (event.clientX / window.innerWidth) * 2 - 1;
  coords .y = -(event.clientY / window.innerHeight) * 2 + 1;

  // 2. 從相機、往滑鼠指的方向，射出這條線
  raycaster.setFromCamera(coords , camera);

  // 3. 問這條線，打中了 scene 裡的哪些東西（true 代表連子物件也要檢查）
  const intersects = raycaster.intersectObjects(scene.children, true);

  if (intersects.length > 0) {

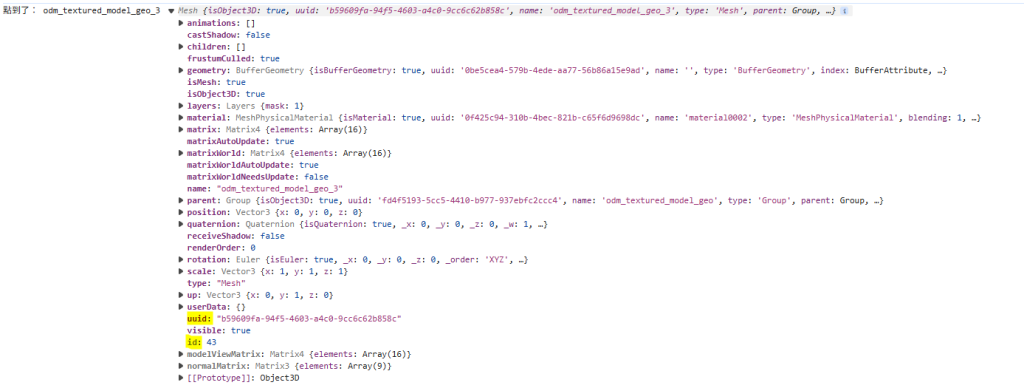

    console.log('點到了：', intersects[0].object.name, intersects[0].object);
  } else {
    console.log('沒點到任何東西');
  }
});

逐行對照官方文件：

new THREE.Raycaster()：建立一個 Raycaster。依官方文件，建構子可以帶入起點、方向等參數，但這裡用 setFromCamera 會自動幫忙設定，所以不用自己填。
raycaster.setFromCamera(coords, camera)：用相機的位置、加上滑鼠指的方向，算出射線該怎麼射。不過 setFromCamera 的 coords 是一個 Vector2，所以在使用前需要產生 Vector2 物件，也就是例子中的 coords. 計算方式前面在介紹 NDC 時已說明，這裡就不再贅述
raycaster.intersectObjects(scene.children, true)：依官方文件，這個方法會回傳一個陣列，列出射線打中的所有物體，依距離近到遠排序。第二個參數 recursive 設 true，代表連 gltf.scene 底下包著的子物件（Mesh）也要一起檢查，不然只會檢查到最外層那個 Group，檢查不到裡面真正的模型。
intersects[0]：排序後的第一個，就是離相機最近、第一個被打中的物體，這正是「點到了什麼」的答案。
