前面已經把 Dijkstra 寫出來了，接下來終於要開始做視覺化。

我原本的構想是：

• 使用者可以設定 Node 數量
• Node ID 使用流水號產生
• Weight 隨機產生

Node 和 Weight 感覺都不難，真正卡住我的是：

這些 Node 到底要擺在哪裡？

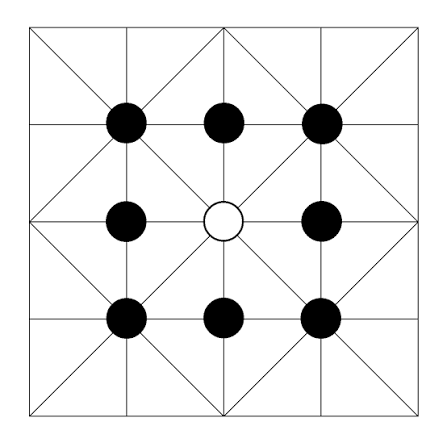

我想到的方式有點像棋盤：先把畫面切成一格一格，再把 Node 放到格子上。這樣每個 Node 都會有自己的位置，之後要畫 Edge 也比較容易。

圖片來源：奇想深淵 Imagination Abyss

但真的開始想怎麼實作後，又冒出幾個問題：

1. Node 放進棋盤後，要怎麼知道它附近有哪些 Neighbor？
2. 找到 Neighbor 後，哪些 Node 之間真的要建立 Edge？
3. 棋盤需要真的畫在畫面上嗎？
4. 最後又要怎麼把 Node 和 Edge 畫到 Vue 裡？

先整理整個 Graph 產生流程

實作後，我把流程整理成：

Node 數量
    ↓
排進棋盤，取得 row、col
    ↓
找出前面的 Neighbor
    ↓
決定要連哪些 Edge
    ↓
Random Weight
    ↓
產生 Adjacency List
    ↓
交給 Dijkstra

所以第一步不是急著畫 Graph，而是先知道：Node 在哪裡，以及它附近有哪些 Node 可以連線。

怎麼知道相鄰的 Node？哪些 Node 要有 Edge？

我的做法是先把 Node 排進一個「看不見的棋盤」。

程式會根據 Node 數量以及 SVG 的長寬比例，先算出 rows 和 cols。

接著每個 index 都可以換算成自己所在的 row 和 col：

const row = Math.floor(index / cols)
const col = index % cols

知道位置後，就可以找到附近的 Neighbor。

我讓每個 Node 往前面的 Neighbor 找，也就是左邊、上面，部分位置再加入左上和右上。

接著從這些 Neighbor 中隨機挑一個一定要連線，其他的再隨機決定要不要增加 Edge。

這樣每個 Node 至少都會連到前面的 Node，一路往前最後都能連回第一個 Node，避免出現孤立的 Node；額外隨機增加的 Edge，則可以讓 Dijkstra 有不同路線可以比較。

棋盤真的要畫出來嗎？

棋盤比較像是一張看不見的座標紙，只是用來幫我決定每個 Node 應該放在哪裡，所以不用把整個棋盤畫出來，我要的只是點跟線。

前面算出 rows、cols 後，再算每一格在 SVG 上相隔多少距離：

const stepX =
  (VIEW_WIDTH - PADDING * 2) / (cols - 1)

const stepY =
  (VIEW_HEIGHT - PADDING * 2) / (rows - 1)

接著根據 Node 的 row、col 換算真正的 SVG 座標：

x = PADDING + col * stepX
y = PADDING + row * stepY

所以可以把它理解成：

row / col 決定 Node 在第幾格，x / y 決定 Node 最後畫在哪裡。

最後再交給 Vue 畫出 Graph

有了 x、y 之後，Vue 就可以直接使用 SVG 畫出 Node：

<svg viewBox="0 0 820 520">
  <line ... />

  <circle
    v-for="node in graph.nodes"
    :cx="node.x"
    :cy="node.y"
  />

  <text ...>
    {{ node.id }}
  </text>
</svg>

其中：

positions → <circle> → Node
data → toEdges() → <line> → Edge

Edge 只要取得兩端 Node 的 x / y，就能用 <line> 連起來；Weight 則使用 <text> 顯示在線段附近。

這樣整理後我才發現，原本以為只是「隨機產生一張 Graph」，實際上中間還多了一個重要步驟：

先用看不見的棋盤決定 Node 的位置與相鄰關係，再把這些資料轉成真正可以交給 Dijkstra 的 Graph。

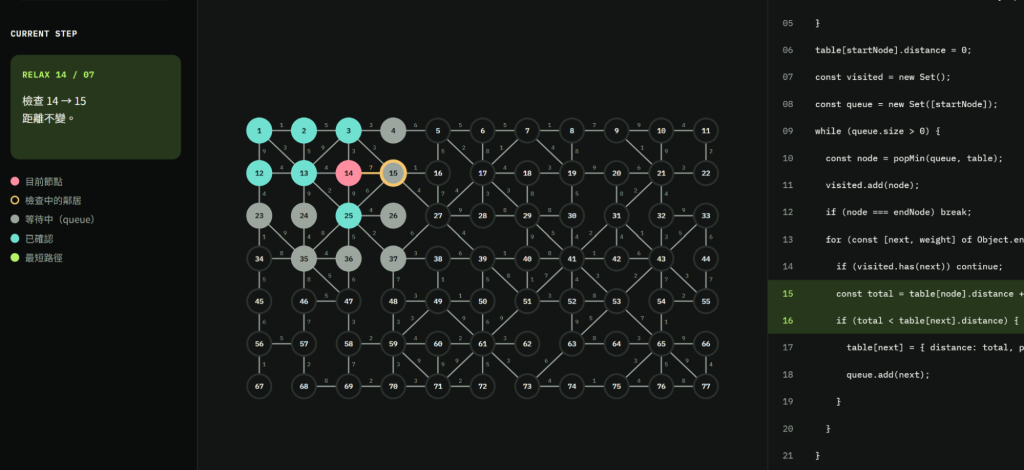

最後實際畫出來的樣子

按照前面的方式產生 Node、Edge 和 Weight 後，最後就能在 Vue 裡畫出這張 Graph：

所以這個版本其實已經可以做到：根據 Node 數量決定位置、隨機產生 Edge 和 Weight，再將產生的 Graph 交給 Dijkstra。

如果想看這一版更完整的實作細節，我另外整理在：

Dijkstra Grid Layout 完整實作紀錄

不過雖然這個版本已經成功做出來，我最後還是決定換另一種方式來畫 Graph。

至於為什麼要換，就留到下一篇繼續。
