上一篇最後提到，我決定換另一種方式來畫 Graph。

一開始會讓使用者調整 Vertex 數量，是因為當節點很少時，其實很容易直接用肉眼判斷最短路徑；但當資料越來越多，就很難直接看出答案，這時才更能感受到演算法的用途。

實際做出來後，效果確實如我想像的很酷

但相對地，每次產生新的資料節點位置、連線數量都會跟著改變，畫面也比較複雜。

回到我一開始做這個專案的目的，是希望可以一邊學演算法，一邊透過畫面理解演算法到底在做什麼。

所以最後決定先把 Graph 簡單化：

固定 Vertex、固定 Edge，只讓 Weight 改變。

這樣每次產生新資料時，Graph 的結構都一樣，但因為 Weight 不同，最後找到的最短路徑還是可能不同。

那我要固定哪些資料？

首先固定的是 Vertex 的數量與位置。

這次使用 A～G 共 7 個 Vertex，並直接設定每個 Vertex 的 x、y 座標：

const NODE_POSITIONS = {
  A: { x: 60, y: 236 },
  B: { x: 280, y: 50 },
  C: { x: 280, y: 236 },
  D: { x: 280, y: 414 },
  E: { x: 545, y: 50 },
  F: { x: 545, y: 244 },
  G: { x: 760, y: 380 },
}

因此不管產生幾次新資料，A～G 都會待在相同的位置。

哪兩個 Vertex 之間需要有 Edge？

這次我也不再隨機決定 Edge，而是直接固定哪些 Vertex 可以互相連線。

例如：

A: { B: 4, C: 2, D: 7 }
B: { A: 4, C: 3, E: 1, F: 5 }

代表 A 可以走到 B、C、D，而 B 可以走到 A、C、E、F。

因為目前使用的是無向圖，所以 A 可以走到 B，B 也要可以走回 A。

最後固定成 12 條 Edge，而「產生新資料」時，只重新產生每條 Edge 的 Weight。

這樣 Graph 的外型不會一直變，但每次的 Weight 不同，Dijkstra 找到的最短路徑仍然可能改變。

地圖怎麼畫？

現在 Vertex 的位置與 Edge 都已經固定，其實就不需要上一篇說的棋盤處理

直接使用 SVG：

• Vertex → <circle>
• Edge → <line>
• Weight → <text>

再利用前面設定好的 x、y 座標決定 Vertex 要畫在哪裡。

這樣反而更接近前面學習 Graph 時看到的「節點＋連線」形式，也更容易觀察 Dijkstra 接下來到底走過哪些地方。

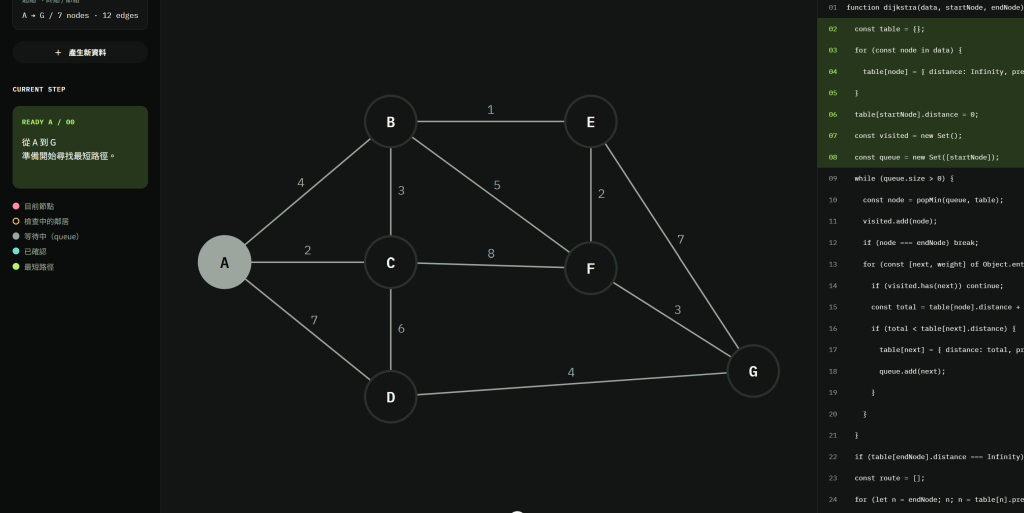

最後實作出來的版本，就是：

位置固定、連線固定、Weight 隨機。

對我現在來說，這樣比完全隨機的 Graph 更適合拿來學習 Dijkstra，因為我可以把注意力放在：

「Weight 改變之後，為什麼最短路徑也跟著改變？」

下一篇就可以正式讓 Dijkstra 的執行過程一步一步顯示在這張 Graph 上。
