昨天講的是怎麼從瀏覽器外面監控店內的 dashboard (Drive-thru Real-time Dashboard)，今天講它螢幕上那條即時影像是怎麼來的。Day 07 介紹過 MediaMTX，當時的重點是「一條 RTSP 進來，多種協定出去」，這條影像就是它的其中一個下游。Day 01 提過，這塊掛在廚房裡的螢幕，價值在於即時：店員把等待時間的數字和影像對照，判斷現在該先處理哪一台車。
影像一旦延遲十秒，數字與畫面就對不上了：螢幕上寫著 A 車已經等了 90 秒，影像裡的 A 車卻還沒開到窗口。所以這個播放器的需求從第一天就很明確：延遲要低到店員感覺不出畫面和數字有落差，而且要在一台沒有滑鼠鍵盤、沒有人看顧、還同時在執行 AI 推理的 edge server 上，全天候穩定播放。
Day 02 那一百條裡有一條寫過這段歷史：「店內看板要播即時影像，從 RTMP、HLS 一路遷到 WebRTC，每一代協定都有自己的延遲、相容性跟防火牆問題」。今天就把它展開來講。先講結論：我們拆掉了 RTSP 與瀏覽器之間所有的中間層，現在瀏覽器直接向 MediaMTX 要 WebRTC 串流，追回落後的播放進度、處理掉幀這些事，全部交還給瀏覽器內建的機制。
Day 07 提過，IP cam 送出的是 RTSP，而瀏覽器不支援 RTSP，中間一定要有元件轉換協定；那張表也比較過 HLS 與 WebRTC 的延遲和瀏覽器支援度。這裡只看 2022 年 dashboard 第一版上線時，瀏覽器播得動的三個選項，另外多問一件事：影像的緩衝與追趕由誰負責。
| 協定 | 瀏覽器怎麼播 | 延遲從哪裡來 | 誰負責緩衝與追趕 |
|---|---|---|---|
| HLS | 原生或 hls.js | 切 segment 的時間，加上播放進度落後 live edge (最新的直播進度) 的時間，傳統 HLS 通常是三個 segment 長度 | 播放器，依 playlist 逐段下載 |
| HTTP-FLV | flv.js 之類的 JavaScript 函式庫 | MSE (Media Source Extensions) buffer 的累積 | 播放器，追趕邏輯要自己寫 |
| WebRTC | 原生 RTCPeerConnection |
瀏覽器的 jitter buffer (吸收封包到達時間抖動的緩衝區)，動態調整 | 瀏覽器內建 |
我們最先試的是 HLS，只用了幾天就放棄。我們當時用的是傳統 HLS：它把影像切成一段一段的檔案，播放器要等 segment 寫完、再讀 playlist、再下載，延遲天生是「數個 segment 長度」起跳。把 segment 切到一秒、playlist 只留三段，還是有好幾秒的延遲，這對 Web 後台預覽夠用，對廚房裡的 dashboard 不夠。
WebRTC 在當時的評估裡是「延遲最低、但最陌生」的選項：需要 signaling (交換連線參數的機制)、ICE、DTLS 一整套流程，而 MediaMTX 的前身 rtsp-simple-server 要到 2022 年 12 月的 v0.21.0 才支援 WebRTC 讀取，當時走 WebRTC 得另外架設一套專門的伺服器。於是第一代選了中間那條路。
RTMP (Real-Time Messaging Protocol) 是 Macromedia 在 Flash 時代設計的串流協定，預設 port 1935，後來由 Adobe 公開規格。它在直播產業沿用多年，OBS (開源的直播推流軟體) 把直播送上 YouTube、Twitch，至今仍以 RTMP 為主。但 Flash Player 在 2020 年底正式退役之後，沒有任何瀏覽器能直接播 RTMP。

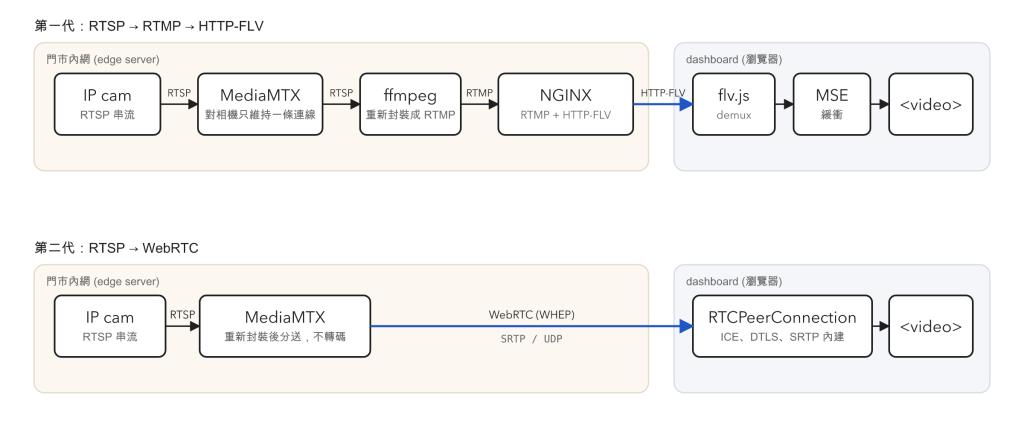

直播產業的解法是 HTTP-FLV：伺服器把透過 RTMP 收到的影音，原封不動裝進 FLV 容器，用一條 HTTP 長連線持續送給瀏覽器；瀏覽器端則用 Bilibili 在 2016 年開源的 flv.js 把 FLV 拆開 (demux)、重新封裝 (remux) 成 fragmented MP4，再透過 MSE 餵給 <video> 元素播放。整個串流架構如下：
上半部是第一代，下半部是第二代。方塊數量的差距，就是我們拆掉的中間層。
在 edge server 上，我們讓 ffmpeg 從 MediaMTX 讀 RTSP，不轉碼、只重新封裝 (remux) 成 RTMP，推給同一台機器上的 NGINX；NGINX 載入了一個串流模組，同時負責接收 RTMP 串流與送出 HTTP-FLV；dashboard 網頁再用 flv.js 從 NGINX 拉 HTTP-FLV。延遲勉強落在可接受的範圍。
這套架構運作了好幾年，問題也在這幾年裡慢慢浮現。
延遲會累積，追趕要自己寫。 MSE 的設計是「把資料餵進 buffer，瀏覽器自己排程播放」，它是為點播與 HLS 這種可以稍微落後的情境設計的。網路短暫抖動、機器短暫忙碌，buffer 裡就多累積了幾百毫秒的影像，播放進度也不會自動追上。所以播放器得定時量 buffered.end 與 currentTime 的差距，落後超過幾秒就把 playbackRate 調快追上，落後太多就直接重建播放器。這段邏輯我們改了很多版，每一版都是在跟延遲拉鋸。
凍結沒有任何訊號。 HTTP-FLV 就是一條 HTTP 連線，連線還在、影像卻停了，瀏覽器不會跳任何錯誤。要判斷畫面是不是凍結，得自己數解碼的幀數有沒有增加、buffer 有沒有往前，再決定要不要重連。在 edge server 負載高的時候 (它同時在執行 Vision AI 推理)，這種凍結特別常見，最糟的情況會一直卡到隔天重啟瀏覽器才恢復。Day 23 那套監控的 alert 條件「同一路影像連續 paused 數分鐘」，就是為這種凍結設的，但監控只能發現問題，解決不了播放器本身的缺陷。
函式庫停止維護。 flv.js 的最後一版是 v1.6.2，發布於 2021 年 9 月，README 明白寫著 this project will become rarely maintained，並建議改用 mpegts.js。它的 demux 與 remux 全在 JavaScript 裡做，CPU 用量不低，我們也遇過記憶體洩漏。門市的 edge server 沒有網際網路，所以這個函式庫還得跟著 dashboard 一起打包進去，版本一鎖就是好幾年。
元件太多。 一路影像就是一支 ffmpeg process，它的生命週期要另外管理：沒人在看 dashboard 時就關掉 ffmpeg 省資源、重新打開 dashboard 時再啟動、ffmpeg 掛了就重啟。加上 NGINX 和它的串流模組，每一個環節都是獨立的故障點，出事時要查的 log 也分散在三個地方。
這四個問題有同一個根源：瀏覽器本來就內建的功能，我們用多個自行組裝的元件去模擬。
Day 07 介紹 WebRTC 時只用了一段：瀏覽器原生支援、全程加密、延遲最低，代價是建立連線的流程比較複雜。這裡把它攤開來講，第二代能把中間層全部拿掉，靠的就是這個「複雜」。
WebRTC (Web Real-Time Communication) 是一組瀏覽器內建的 API，加上一組 IETF 定義的協定，標準化歷程與 codec 限制 Day 07 講過，不再重複。這裡要補的是它的出身：視訊通話，延遲以毫秒計、雙向、點對點。我們的用法只是把「另一個瀏覽器」換成 MediaMTX，而且瀏覽器只收不送，整套協定一個都沒少。
這些協定由上到下的分層如下：
| 層 | 負責的事 | 規範 |
|---|---|---|
| signaling | 交換連線描述。WebRTC 刻意不規定怎麼交換，WHIP 與 WHEP 後來補上這一塊 | RFC 9725、WHEP draft |
| SDP | 用 offer 與 answer 描述 codec、收送方向、ICE 憑證、DTLS 指紋 | RFC 3264、RFC 8829 |
| ICE | 列出所有可能的位址，測出走得通的那一條 | RFC 8445、RFC 8489、RFC 8656 |
| DTLS-SRTP | 透過 DTLS 交握協商金鑰，SRTP 加密媒體，無法關閉 | RFC 5764、RFC 3711 |
| RTP/RTCP | 媒體封包走 RTP，接收端用 RTCP 回報 packet loss、要求 keyframe (關鍵影格) | RFC 3550、RFC 4585 |
逐層來看：
recvonly 的視訊。我們用過的 HLS (hls.js) 與 HTTP-FLV (flv.js) 都走 HTTP over TCP、都經過 MSE。TCP 保證順序：一個封包掉了，後面所有已經到的資料都要排隊等它重傳，這段時間播放器只能消耗 buffer 裡已有的資料；資料夠的話畫面不會停，耗盡就停頓，而停頓過的那一段從此留在 buffer 裡，除非播放器主動加速或跳過。這就是第一代「延遲會累積」的機制來源，MSE 本身沒有任何自動追上即時進度的設計。WebRTC 走 UDP，一個封包掉了不會拖住整條連線，上一節講過的 NACK 與 PLI 負責補救，對車道監看來說，偶爾的破圖換來不累積的延遲，這樣的取捨是值得的。
B-frame 被排除的理由也在這裡。B-frame (雙向預測幀) 要參考它後面的幀才能解碼，解碼器得先等未來的幀到齊，等於內建了一段固定延遲，與「收到就播」的設計直接衝突。WebRTC 規定瀏覽器必須支援的 H.264 profile (RFC 7742) 是不含 B-frame 的 Constrained Baseline，而 MediaMTX 又不轉碼，IP cam 送什麼、瀏覽器就收什麼。所以 Day 10 那一步「把相機主串流從 H.265 改成 H.264」在這裡是必要條件，而且只改編碼格式還不夠：Main 或 High profile 的 H.264 一樣可能帶 B-frame，相機那端得選不帶 B-frame 的設定。在 dashboard 用的 Chromium 上，這兩件事少做一件，畫面就是一片黑。
WebRTC 還有一個從一開始就存在的缺口：標準刻意不規定 signaling，也就是 offer 與 answer 要透過什麼方式交換。視訊通話軟體各自用 WebSocket 或自訂協定實作，串流伺服器也各有各的做法，播放器與伺服器之間沒有互通性可言。
IETF 的 WISH (WebRTC Ingest Signaling over HTTPS) 工作小組把這件事標準化了：推送 (publish) 用 WHIP (WebRTC-HTTP Ingestion Protocol)，2025 年成為 RFC 9725；播放 (play) 用 WHEP (WebRTC-HTTP Egress Protocol)，目前仍是 Internet-Draft，但 MediaMTX、Cloudflare 等主流實作都已支援。WHEP 的流程簡單到可以用一段動畫講完：
一個 POST 換 SDP，之後全是瀏覽器內建的流程。
RTCPeerConnection，宣告只收不送 (recvonly)，用 createOffer() 產生 SDP offer，再呼叫 setLocalDescription(offer) 把它設成本地端的描述。ICE candidate 可以等收集完一起送，這時 POST 的內容要拿 pc.localDescription.sdp，createOffer() 最初回傳的那份不會自動補進後來的 candidate；也可以先送出 offer，之後用 PATCH 補送。POST 把 offer 送到 /{path}/whep，Content-Type 是 application/sdp。201 Created，body 是 SDP answer，Location 標頭是這個 session 的資源位址。setRemoteDescription(answer)，ontrack 事件會提供遠端的 track，接到 <video> 上；接下來 ICE、DTLS、SRTP 全由瀏覽器接手，等連線建立、封包進來，畫面才會開始播放。Location 送 DELETE。對照第一代的 ffmpeg process 管理、RTMP 模組、flv.js 與追趕邏輯，第二代的「播放器」只剩下這幾步，而且每一步都是瀏覽器的標準 API。想實際觀察的話，在 Day 07 的 lab 打開 :8889 的播放頁，再開 DevTools 的 Network 分頁：一個 OPTIONS、一個回 201 的 POST、幾個補送 ICE candidate 的 PATCH，就是上面那段動畫的前兩步；之後 Network 分頁不再有新請求，因為媒體封包走 UDP，不再經過 HTTP。
Day 07 講過，我們的 edge server 上本來就執行著 MediaMTX，由它與 IP cam 維持唯一一條 RTSP 連線，Vision AI 從它讀 RTSP，Day 10 的 Camera Grid 從它讀 HLS。而 MediaMTX 的 WebRTC 伺服器預設就是開著的：port 8889 上，http://<host>:8889/<path> 是內建的播放頁，http://<host>:8889/<path>/whep 就是 WHEP 的 endpoint。也就是說，第二代在伺服器端的改動幾乎是零，只是讓 dashboard 換一個 port、換一種協定去讀同一條 path。ffmpeg process、NGINX 和它的串流模組，全部移除。
播放器換完、全面上線之後，最直接的改變有三個：
RTCPeerConnection 有 connectionState 與 iceConnectionState，連線斷了會變成 disconnected 或 failed，這部分是明確的狀態機，重連邏輯寫的是「狀態變成 failed 就重建連線」。至於相機不送影像、連線卻還活著的凍結，仍然要看 getStats() 裡 framesDecoded 這類計數器有沒有停住。差別在於這些是標準 API 提供的計數器，第一代只能從 buffer 的變化推測。Day 23 第五層確認影像資料是否持續進來，看的就是這類計數器。內網不需要 STUN 與 TURN。 dashboard 與 MediaMTX 在同一個門市內網，host candidate 就直接連通，iceServers 可以是空陣列，不用架任何額外的伺服器。反過來說，如果哪天要從門市外面看這條串流，Day 06 那個 NAT 問題會再次出現：MediaMTX 預設只把自己網卡上的 IP 送給客戶端，到不了的話要用 webrtcAdditionalHosts 補上對外的 IP 或網域名稱，UDP 被擋則靠 webrtcICEServers2 加上 STUN 或 TURN。
一對多是有成本的。 HLS 分送的是靜態檔案，一百個人看也只是多一百個 HTTP 下載，還能丟給 CDN；WebRTC 則是每個觀看者各一組獨立的 PeerConnection，各自維護 ICE 與 DTLS 狀態、各自加密一份 SRTP，伺服器的 CPU 與記憶體用量隨觀看人數線性增加。dashboard 一間店只有一台，這對我們不是問題；但要開放很多人同時看，就得回頭考慮 HLS，Day 07 那張表的「適用場景」欄講的就是這件事。
kiosk 的既有限制沒變。 Day 10 提過 Chromium 對自動播放的限制，我們的 kiosk 靠的是靜音自動播放，<video> 上的 muted 與 autoplay 換成 WebRTC 之後一樣缺一不可。另一個沒變的是門市沒有網際網路，但這次反而變成優點：WebRTC 是瀏覽器內建的，第一代得跟著 dashboard 一起打包的 flv.js，到了第二代就不再需要了。
回頭看，第一代不算選錯，它是那個時間點能穩定上線的方案：RTMP 與 HTTP-FLV 有成熟的伺服器與播放器，我們用一支 ffmpeg、一個 NGINX 串流模組、一個 JavaScript 函式庫把它們接起來，換到勉強可接受的延遲。代價是追播放進度、偵測凍結、啟動與關閉 ffmpeg process 的邏輯全部要自己寫，而且每一個自己拼的零件都會老化。第二代做的事情只有一件：把「即時」交還給瀏覽器內建的 WebRTC，用 WHEP 讓 signaling 縮成一個 HTTP POST，用早就在那裡的 MediaMTX 省掉所有中介元件。
它當然也有限制。WebRTC 對 codec 挑剔，相機端的設定必須配合；每一路影像都是一條有狀態的連線，重連邏輯省不掉；跨出門市內網就得面對 NAT 與防火牆；WHEP 至今仍是 draft，各家實作的細節仍可能有出入。
到這裡，Software Team 的部分講完了：從內部工具、BI Dashboard、Data Pipelines、報表寄送、dashboard 監控，到今天的即時影像。這些系統在上千間門市裡每天執行，會不會一直穩定地執行下去，就不是單一團隊能回答的問題了。明天開始，換 SRE 上場。
