嗨嗨！插播了復刻小遊戲後，讓我們繼續回到 Canvas Library 的世界吧，今天要分享的是 Matter.js，也就是之前分享過可以用來操作並模擬物理反應的 js Library。做一個地板，並讓幾顆球落地時彈跳的狀態不一樣就是我們今天的小目標。

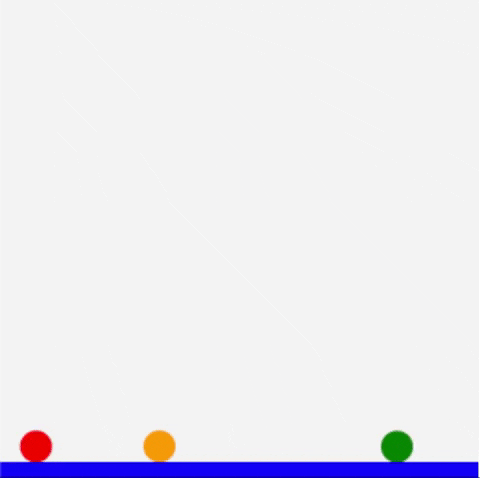

地心引力小球

1. 起手式與 useRef 設定

一樣先安裝起來～

npm install matter-js

因為此專案是以 React 作為框架，所以不以 getelement 的方式操作 DOM，我們首先要先給主要的 Canvas 元素和包著 Canvas 的 wrapper 作用區域以 useRef() 選起來，幫助我們透過操作 Component 的概念操作 DOM。

因為是以 Typescript 作為開發語言，我在設定 useRef() 時一直報錯，後來是加上 React.MutableRefObject<HTMLDivElement> 以及 React.MutableRefObject<HTMLCanvasElement> 的型別才解決的，想了解為什麼這裡要設定 MutableRefObject 這個型別的可以再深入了解，這裡就不特別說明了，設定完 ref 後把 return 的 JSX 也先寫好，就可以開始設定相關物件參數。

import React, { useEffect, useRef } from 'react';
import Matter from 'matter-js';

const wrapperRef = useRef() as React.MutableRefObject<HTMLDivElement>;
const canvasRef = useRef() as React.MutableRefObject<HTMLCanvasElement>;


return (
        <div
            ref={wrapperRef}
            style={{
                width: 300,
                height: 300,
            }}>
            <canvas ref={canvasRef} />
        </div>
    );

2. Main module APIs

列出來幾個 Main module APIs，也就是我們所有可以調用與設定參數的 API

Engine ：模擬引擎， Trigger 所有 body 物件與 world 之間的互動效果
Render ：Canvas 渲染
Runner ：讓模擬引擎成為一個 loop，讓效果持續循環
Bodies ：繪製出主要的 body 物件，factory methods 可以選擇一些圖形，例如矩形、圓形、多邊形，也可以設定物件的基本參數
Composite ：Bodies 模組，創建多個 body 物件組合而成的物件
Constraint：兩個物體之間的物理限制，例如物件之間距離、彈性等等，限制是兩個物體之間需維持固定距離
MouseConstraint：滑鼠行為，這個 API 讓我們可以透過滑鼠或是觸控去控制物件，拋丟等操作
World：代表整個模擬世界，可以在這個世界創造重力、地板邊界等屬性

下方程式碼為例，我們調用了 Engine、Render、World、Bodies 等四個 API，並在 render 中設定一個渲染畫面，裡面包含整個畫面的背景色、使用的 canvas 與 element 。

useEffect(() => {
        // module aliases
        const Engine = Matter.Engine;
        const Render = Matter.Render;
        const World = Matter.World;
        const Bodies = Matter.Bodies;

        // create an engine
        const engine = Engine.create();

        // create a renderer
        const render = Render.create({
            element: wrapperRef.current,
            engine: engine,
            canvas: canvasRef.current,
            options: {
                width: 300,
                height: 300,
                background: '#F5F5F5',
                wireframes: false,
            },
        });

        ...

    }, []);

3. 創造 Bodies 以及 World

接著我們創造了一個地板，地板的位置以及長寬都是用 rectangle(x 坐標, y 坐標, 長度 , 寬度) 的原理創造出來，只是這裡多了一個沒見過的參數 isStatic，這個參數代表固定的，也就是該物件是不會移動的

接著創造了三個圓形，circle (x 坐標, y 坐標, 半徑 )，因為我們希望這個圓有掉下來的效果，因此這邊的 y 坐標都給了 0 ，這樣就會從高處掉落。比較特別的是用到了 restitution 這個參數的意思其實就是掉落或是碰撞後彈跳起來的程度，0 表示發生碰撞後完全不彈跳，1 彈跳的最大程度。

friction 的話則為「阻力」，阻力越大掉落的越緩滿，這裡很特別的是也另外有空氣阻力的參數可以設定，這些參數都可以幫我們模擬更真實世界的環境，大家可以自己調整參數看看效果。

最後，我們只要給 World 世界加上這些 Bodies，並讓引擎與畫面被啟動 run() 即可完成今天的畫面囉！

useEffect(() => {

				...

        // create three balls and a ground
        const floor = Bodies.rectangle(150, 300, 300, 20, {
            isStatic: true,
            render: {
                fillStyle: 'blue',
            },
        });

        const greenBall = Bodies.circle(150, 0, 10, {
            restitution: 0.9,
            friction: 0.1,
            render: {
                fillStyle: 'green',
            },
        });

        const redBall = Bodies.circle(150, 0, 10, {
            restitution: 0.5,
            friction: 0.5,
            render: {
                fillStyle: 'red',
            },
        });

        const yellowBall = Bodies.circle(100, 0, 10, {
            restitution: 0.1,
            render: {
                fillStyle: 'orange',
            },
        });

        World.add(engine.world, [greenBall, redBall, yellowBall, floor]);
        Engine.run(engine);
        Render.run(render);

    }, []);

以上就是今天的初入 Matter.js，其實他還有很多屬性可以玩，就交給大家去摸索囉！

參考文章：https://blog.arvinh.info/tech/matterjs-intro
程式碼參考：https://paulie.dev/posts/2020/08/react-hooks-and-matter-js/
官方網站 APIs ：https://brm.io/matter-js/docs/
