唉呀，（輕輕吹著熱氣，啜飲了一口溫熱的琥珀色熱茶），今天傍晚坐在院子裡的老藤椅上，看著我們家大孫女和小孫女在泥土空地上跑來跑去。小孫女總是愛撒嬌，手裡揮著捕蝶網，大孫女呢，懂事地在旁邊配合著，小孫女一往左跑，大孫女就跟著往左看，兩姊妹的默契好得不得了。

看著她們「一動，另一位就跟著動」的模樣，爺爺這花白的腦袋瓜裡啊，突然想起了很久以前在寫網頁、做資料系統時的畫面。那時候，大家為了在完全離線、沒有後端的單一 HTML 檔案中，讓六個大決策圖表像這兩姊妹一樣，點一下就全部「手牽手、心連心」地動態連動下鑽，那可是花了不少心思啊。

今天，爺爺就一邊喝茶，一邊慢慢跟你們講講，這個「Day 18：點擊流與視覺化：如何在單一 HTML 中動態連動 6 大決策圖表」的前端高級實作技術吧！

Day 18：點擊流與視覺化：如何在單一 HTML 中動態連動 6 大決策圖表

🚨 痛點場景：死板的靜態圖表 vs 靈靈動動的「點擊下鑽」

以前在做一些內部管制或安全部門的工具時，因為資安考量，常常要求網頁完全不能連網、必須零安裝且零外部依賴，甚至是直接雙擊一個 .html 檔案就要能在瀏覽器裡跑起來。
那時候，很多年輕的工程師寫出來的網頁圖表，資料都是死板板固定在那裡的。使用者一看到網頁，常常會問：「老爺爺，我希望能用滑鼠點一下上方圓餅圖的 A 區塊，下方的長條圖與詳細資料表格，就自動只篩選出 A 區塊的明細，這該怎麼做呀？」
在一般有伺服器、有 API 後端的系統中，這很容易，發個請求請資料庫重新查詢就好。但在純前端、零安裝的單一 HTML 環境下，沒有後端可以幫你過濾。要在瀏覽器裡實現這種流暢、點擊立刻下鑽明細、所有圖表同步變更的體驗，在前端就是一門極具難度的考驗了。

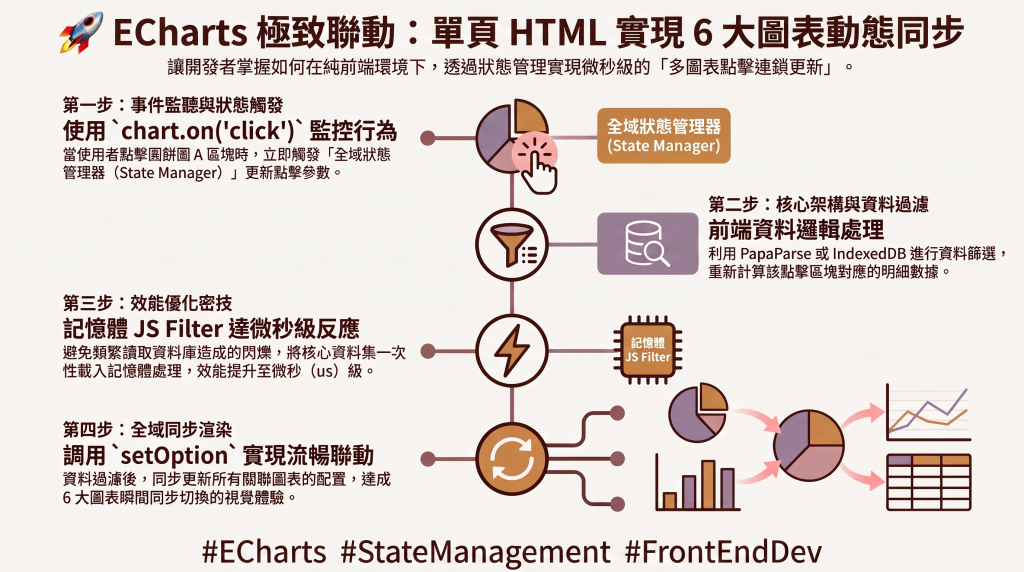

🛠️ 架構實作：Apache ECharts 事件監聽與純前端狀態管理器（State Manager）

要讓六個決策圖表和 KPI 卡片靈活地連動，我們需要兩件核心武器：Apache ECharts 的 chart.on('click') 事件監聽器，以及一個純前端的資料狀態管理器（State Manager）。

捕獲點擊事件（Event Capture）：
首先，我們必須利用 Apache ECharts 提供的互動事件 API。當使用者點擊了某個圖表的區塊（例如圓餅圖的某一瓣）時，我們要在該圖表實例上註冊監聽器：

// 初始化圓餅圖
const myPieChart = echarts.init(document.getElementById('pie-container'));

// 監聽點擊事件
myPieChart.on('click', function (params) {
    // params 包含了被點擊區塊的豐富資料，例如：
    // params.name (類別名稱，如 "產品 A")
    // params.value (數值)
    const selectedCategory = params.name;

    // 當點擊發生時，我們千萬不要讓圖表直接去控制別的圖表，那樣程式碼會像院子裡的雜草一樣亂。
    // 我們要把這個新事件，「廣播」給我們的全域狀態管理器。
    stateManager.updateFilter({ category: selectedCategory });
});

純前端資料狀態管理器（State Manager）：
我們在 JavaScript 裡設計一個簡單而強大的全域狀態管理器。它的職責是：接收篩選條件、重新計算資料，然後一併通知所有圖表更新。

const stateManager = {
    // 全域資料狀態
    state: {
        rawDataset: [], // 初始化時，從 IndexedDB 或 PapaParse 載入的完整核心資料集
        currentFilter: null // 目前的篩選條件（如 { category: "產品 A" }）
    },

    // 初始化載入資料
    setRawData(data) {
        this.state.rawDataset = data;
        this.dispatchUpdate();
    },

    // 更新篩選條件
    updateFilter(filter) {
        this.state.currentFilter = filter;
        this.dispatchUpdate(); // 觸發全域更新
    },

    // 派發更新至所有圖表
    dispatchUpdate() {
        // 1. 執行 JavaScript 記憶體過濾邏輯
        const filteredData = this.applyFilter(this.state.rawDataset, this.state.currentFilter);

        // 2. 重新計算後，一併調用所有關聯圖表的 setOption 方法與表格渲染
        // 實現「無刷新、極致流暢」的多圖表連動！
        this.renderAllCharts(filteredData);
    },

    // 核心過濾邏輯
    applyFilter(data, filter) {
        if (!filter) return data;
        return data.filter(item => item.category === filter.category);
    },

    // 渲染所有圖表與元件
    renderAllCharts(data) {
        // 這裡就是動態連動 6 大決策圖表與明細表格的核心
        updateKpiCards(data);       // 1. 頂部 KPI 卡片指標
        renderBarChart(data);       // 2. 分佈長條圖
        renderLineChart(data);      // 3. 趨勢折線圖
        renderRadarChart(data);     // 4. 多維雷達圖
        renderGaugeChart(data);     // 5. 達成率儀表
        renderScatterChart(data);   // 6. 散佈分析圖
        updateDetailTable(data);    // 7. 底部的明細資料表格
    }
};

不論原始資料一開始是從本地的 IndexedDB 離線資料庫（使用非同步 Transaction）讀取，或者是利用 PapaParse 解析上傳的 CSV 檔案 得到的，當使用者點擊圖表時，都會觸發全域狀態更新，重新調用過濾邏輯，並同步重繪這 6 大關聯圖表與明細表。

💡 避坑指南：告別微幅閃爍，擁抱「微秒級（us）」的極速回應

（老爺爺輕輕扶了一下老花眼鏡，眼神溫和地看著你們：）「孩子啊，以前有些老實的孩子，每次使用者只要一滑鼠點擊圖表，他就急急忙忙地重新跑去讀取一次本機的 IndexedDB 資料庫，或者又用 PapaParse 去解析一次本機硬碟裡的 CSV 大檔。結果呢？網頁畫面一下微幅閃爍，一下出現短暫的卡頓延遲，原本精緻的儀表板，互動體驗全毀了。」

在純前端、高頻繁點擊互動的場景下，每一次讀取檔案、讀寫硬碟資料庫，都是一筆耗費時間的 I/O 操作，非同步的交易（Transaction）回呼會帶來使用者能察覺的延遲。
爺爺教你們的避坑壓箱寶：

資料一次性載入（Load Once）：
在單一 HTML 網頁初始化載入完結、或使用者剛匯入 CSV/Excel 檔案時，利用非同步讀取，一次性地將完整核心資料集全部載入到 JavaScript 的記憶體變數中（例如 stateManager.state.rawDataset）。
記憶體中 JavaScript 過濾（JS Memory Filtering）：
使用者在圖表上頻繁點擊時，完全不要與 IndexedDB 或硬碟進行任何非同步讀寫 I/O。直接利用 JavaScript 執行緒在記憶體中進行 filter 篩選。
微秒（us）級回應：
因為是在本機記憶體中直接對陣列進行篩選，反應速度可以從幾十毫秒（ms）直接提升到微秒（us）級別。這時調用 ECharts 的 setOption(..., { notMerge: true })，使用者眼睛連眨都來不及眨，所有關聯圖表早就順暢無比地更新完畢了！
