Day 14 的hole list裡，還有一批歸因欄寫滿 cudaMemcpyAsync 與 cudaHostAlloc 的 gap 沒有處理，分診表上的資料線也還空著，今天用 memory_transfers 一起檢查。另外，從這篇開始有一個調整：前幾天的病歷數字是為了教讀法而設計的示意值，這篇之後的數字都來自那兩份公開 profile 的實際量測。
先說今天的重點。GPU 的資料搬運大致可以分成兩類：GPU 內部搬運，以及主機與 GPU 之間的傳輸。前者的頻寬高出一個數量級以上；後者需要跨越 PCIe，成本高低很大一部分取決於主機端記憶體是 pinned 還是 pageable。

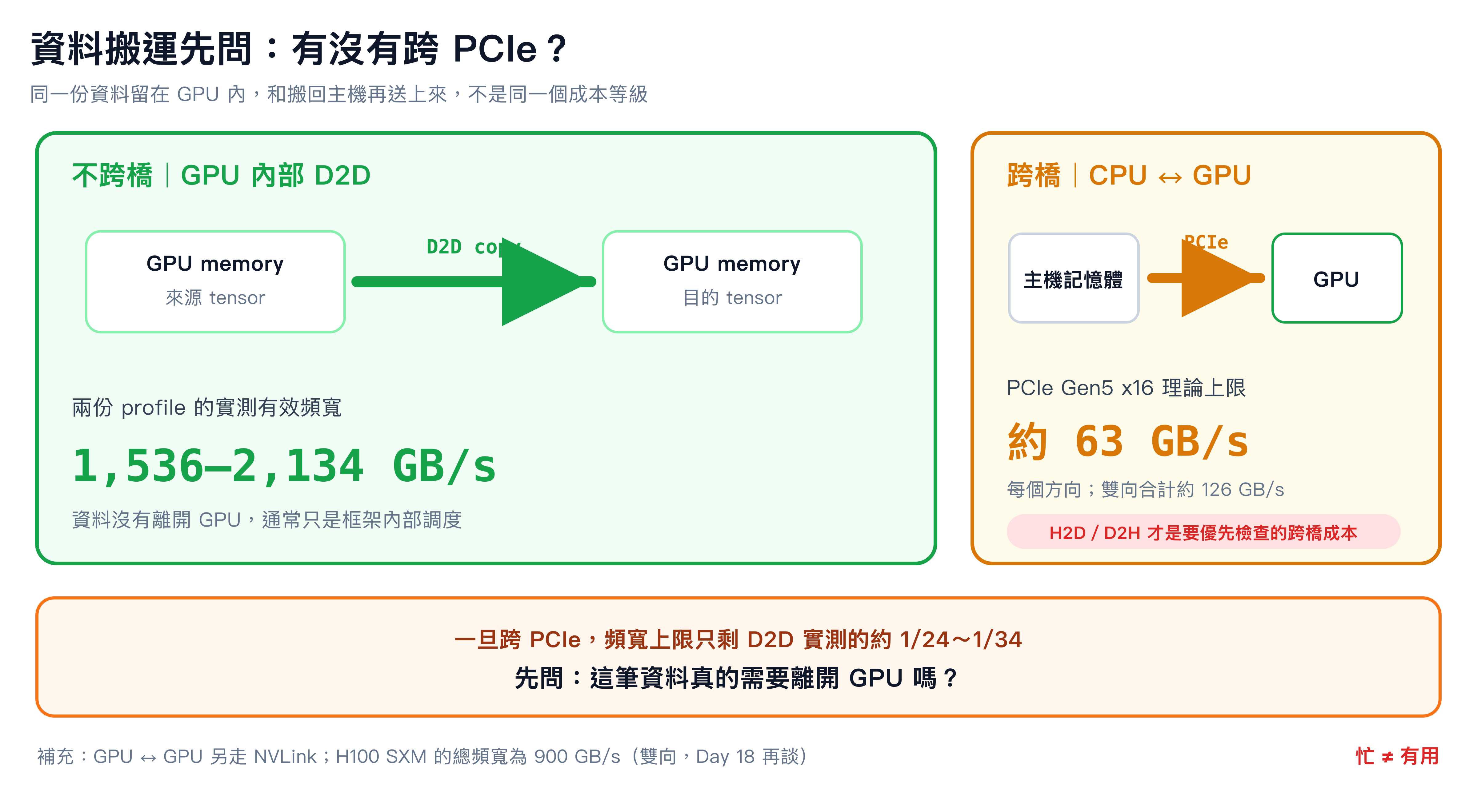

先建立量級感。GPU 內部的 D2D（device to device）搬運走 HBM：主檔 A 整份檔累計搬了 2.7 TB，依 memcpy bytes 除以 duration 算出的有效頻寬是 2,134 GB/s；B 檔也量到 1,536 GB/s。卡與卡之間另有 NVLink，以 H100 SXM 為例，每顆 GPU 的第四代 NVLink 總頻寬是 900 GB/s，那是 Day 18 的主題。
相較之下，主機與 GPU 之間走 PCIe。Gen5 x16 扣掉編碼開銷後，每個方向約 63 GB/s，實務上常簡寫成 64 GB/s；廠商規格若寫 128 GB/s，通常指兩個方向合計。Gen4 x16 則是每個方向約 32 GB/s。NVLink 的 900 GB/s 也是雙向總頻寬，兩者的規格口徑要一致後才能比較。
即使先不比較 NVLink，光看這兩份 profile 的 D2D 實測與 PCIe 單向上限，差距就超過二十倍。原本可以留在 GPU 上的資料，如果被安排走 PCIe 來回，就會多出一筆成本。這是資料線的第一條判讀原則：D2D 大，通常只是框架在 GPU 內部調度資料；H2D、D2H 明顯偏大時，才需要繼續追查。
另外先澄清一個常見誤會：這份輸出看不到跨卡通訊。NCCL 傳輸使用的是 kernel，不會出現在 memcpy 相關的統計裡，因此 D2D 那一行是卡內搬運，不是卡對卡。通訊的量測是另一套工具，Day 18 再處理。
還有一個 Day 11 提過的重點值得複習：PCIe 傳輸由獨立的 copy engine 執行，DMA 不佔用 SM。只要硬體支援，而且 stream 安排得當，傳輸就有機會與計算重疊，藏掉一部分成本。完整條件下一節再說明。
PCIe Gen5 x16 的單向理論上限約為 63 GB/s，實際能達到多少，主要取決於主機端記憶體的型態。

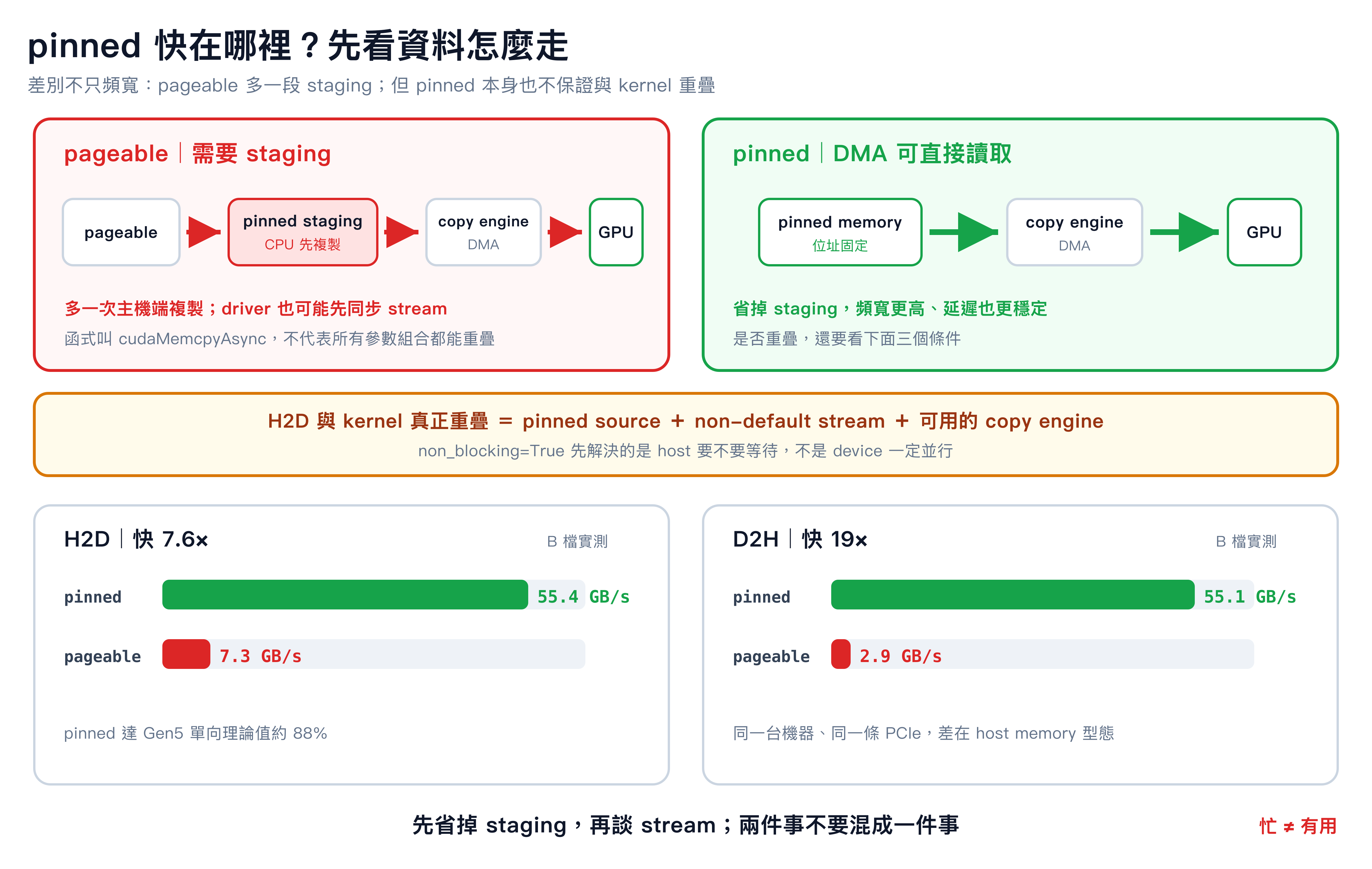

主機記憶體預設是可分頁的（pageable），作業系統隨時可能搬動它的實體位置。DMA 需要固定的實體位址，因此 pageable 資料送進 GPU 前，CUDA 需要先建立一份 page-locked staging copy，再交給 copy engine；中間多了一段主機端複製，延遲與頻寬都會受到影響。鎖頁記憶體（pinned memory）則已經向作業系統登記不可搬動，copy engine 可以直接讀取，省掉 staging 這一段。
不過，pinned 並不等於自動重疊。non_blocking=True 可以避免 PyTorch 在每次 copy 後讓主執行緒等待；如果要讓 H2D 與 GPU 上的 kernel 真正在 device side 重疊，還需要把傳輸放進獨立的 non-default CUDA stream，並且確認 GPU 有可用的 copy engine。pinned source、side stream 與硬體支援，三個條件都要成立。
這幾個名詞很常被寫在同一句裡，其實分別處理不同層次的問題：
| 設定或資源 | 它處理的是什麼 | 它沒有保證什麼 |
|---|---|---|
pin_memory=True |
DataLoader 將 batch 準備在 pinned host memory，讓 DMA 可以直接讀取 | 不保證 H2D 與 kernel 重疊 |
non_blocking=True |
.to() 後不插入 cudaStreamSynchronize，主執行緒可以繼續排工作 |
不代表 device side 一定並行 |
| non-default CUDA stream | 讓 H2D 與主要計算排在不同 stream | 資料使用前仍要建立相依關係 |
| copy engine | 實際執行 DMA 的硬體資源 | copy engine 忙碌或硬體不支援時，仍無法重疊 |
所以「非同步」至少有兩種意思。host side 非同步，指 Python 主執行緒不必等 copy 完成；device side 重疊，才是 timeline 上真的同時出現 memcpy 與 kernel。CUDA Runtime 文件也特別提醒：函式名稱有 Async，不代表所有參數組合都一定對 host 非同步；pageable memory 需要 staging 時，driver 仍可能先同步 stream。PyTorch 的官方實驗則顯示，四種組合中，只有「pinned source＋獨立 stream」能與 main stream 的 kernel 重疊。
差距有多大，B 檔裡剛好同時存在兩種傳輸，同一台 H100 機器、同一條 PCIe：
方向 路徑 筆數 總量 有效頻寬
H2D pageable 2,026 26.6 GB 7.3 GB/s
H2D pinned 1,164 136.3 GB 55.4 GB/s
D2H pageable 527 23.6 GB 2.9 GB/s
D2H pinned 18 2.6 GB 55.1 GB/s
pinned 路徑達到 Gen5 單向理論值的約 88%，pageable 只剩一成出頭，同方向相差約 7.6 倍；D2H 方向差距更大，約 19 倍。這些數字不是引用自 benchmark 文章，而是從這份公開 profile 直接計算出來的。Day 10 提過個位數 GB/s 的有效頻寬可能是 pageable，這條初步判斷今天有了實測版本。
指令照舊，這個 skill 沒有額外參數：
nsys-ai skill run memory_transfers megatron.sqlite --trim 39 42
輸出是一張按方向彙總的摘要（以下為主檔 A 的實際輸出）：
── Memory Transfers Summary ──
Direction Count Total(MB) Total(ms)
────────────────────────────────────────────
D2D 70 299267.78 140.37
H2D 105 58.73 5.33
D2H 238 0.00 0.58
判讀分三步。第一步計算佔比：Total(ms) 除以選定範圍的長度，H2D 的 5.33 ms 佔三秒範圍的 0.18%，可以視為正常。要注意這個 skill 沒有 device 參數，輸出是所有 GPU 的合計；以單卡的範圍長度當分母，得到的是偏高的估計，多卡情況下實際佔比只會更低，Day 13 的分母問題在這裡同樣適用。第二步計算有效頻寬：Total(MB) 除以 Total(ms)，兩欄直接相除即可，Day 10 需要跨兩張表手算的資訊，這裡一張輸出就能取得。第三步看方向的組成：D2D 大多屬於內部調度；H2D 偏大時檢查 DataLoader；D2H 偏大時檢查是誰在把資料搬回主機。
這裡也提供一個事前估算的方式：每個 iteration 的資料量（MB）除以 55，就是 pinned 路徑下理想的傳輸毫秒數；除以 7 則是 pageable 的情況。以常見的情境來說，每個 iteration 有 2 GB 的影像 batch，pinned 約需 36 ms、pageable 約需 286 ms；若 iteration 長度為一秒，前者佔 3.6%，安排得當時有機會藏在計算後面，後者則佔 29%，光靠重疊很難彌補。
第二步有一個需要先拆解的陷阱。A 檔的 H2D 換算出來只有約 11 GB/s，遠低於 pinned 應有的水準，是 pageable 嗎？先看每筆的平均大小：58.73 MB 除以 105 筆，平均一筆只有 0.56 MB。這麼小的傳輸，固定的啟動延遲會佔去大部分時間，跑不出高頻寬是正常現象，與記憶體型態無關。因此判讀原則要修正為：低有效頻寬加上大筆傳輸，才指向 pageable；小筆傳輸的低頻寬，應優先考慮合併批次，而不是更換記憶體型態。
若要進一步確認記憶體型態，可以直接查資料庫。這個 skill 的摘要沒有列出型態，但 sqlite 的 MEMCPY 表有 srcKind、dstKind 兩個欄位，一句 GROUP BY 就能分組統計。欄位編號可以用 Day 12 提過的驗證方式反推：D2D 的兩端必然都是 device，對應的編號就是 device；剩下兩個編號，比較各自的有效頻寬就能分辨哪個是 pinned、哪個是 pageable。上一節那張對照表就是用這個方法查出來的。單筆傳輸還有更快的檢查方式：Day 11 提過，在 timeline 上把 memcpy 的 bar hover 起來，bytes 與換算後的頻寬會直接顯示。
主檔 A 在穩定範圍內的資料線可以排除。H2D 每個 iteration 約二十多 MB、佔比 0.18%，示意卡當初填的 8% 在這份檔案上並不存在。Day 15 提過，排除也是會診的正式結果：確認這台機器的 DataLoader 沒有明顯問題之後，後續效能變化就不需要優先懷疑這條線。
不過 A 檔有一個值得記錄的現象：D2H 有 238 筆、總量趨近於零的微小傳輸，換算每個 iteration 接近一百筆。這是每一步從 GPU 讀取數值的典型模式，例如 loss、gradient norm 或進度條更新，與 Day 14 的同步問題是同一件事的另一面。目前總量只有 0.58 ms，還不構成問題，但這個模式值得認識：若筆數隨 iteration 明顯增加，通常代表 .item() 這類操作被放進了主要迴圈。若要追查來源，Day 5 提過每筆傳輸都帶 correlationId，連回 CUDA API 表就能找到發出呼叫的位置。
B 檔的載入階段則是問題明顯的例子。50 到 70 秒的範圍內，約 18 GB 的資料以 pageable 路徑從 GPU 搬回主機（2.9 GB/s，花了 6.3 秒），另有約 22 GB 以 pageable 路徑搬上 GPU（3.3 秒），來回接近十秒都花在 PCIe 上；對照組是相同量級的 18 GB 在卡內 D2D 只需要 12 ms，相差約五百倍。至於載入階段為何有大量 D2H，可能與權重在主機端的格式處理有關，這裡不進一步推測。這發生在載入階段，屬於一次性成本；但如果類似的搬運模式出現在每個 iteration 內，影響就會非常明顯。這也解釋了 Day 14 在 B 檔上看到的那批 memcpy 歸因的大 gap 的來源。
順帶把 Day 10 的示意卡與實測結果對照一次：attention 示意三成，實測 28.5%；idle 示意兩成，實測 1.5%；memcpy 示意 8%，實測 0.18%；通訊示意一成五，實測 28%。attention 接近不是巧合，那一格反映的是計算結構，模型決定後變動不大；差距大的是 idle 與通訊這類取決於系統狀態的項目，只有實測才能提供答案。示意卡教的是讀法，實測給的是這台機器的結論；方法都成立，但每份 profile 的數字要自己量。

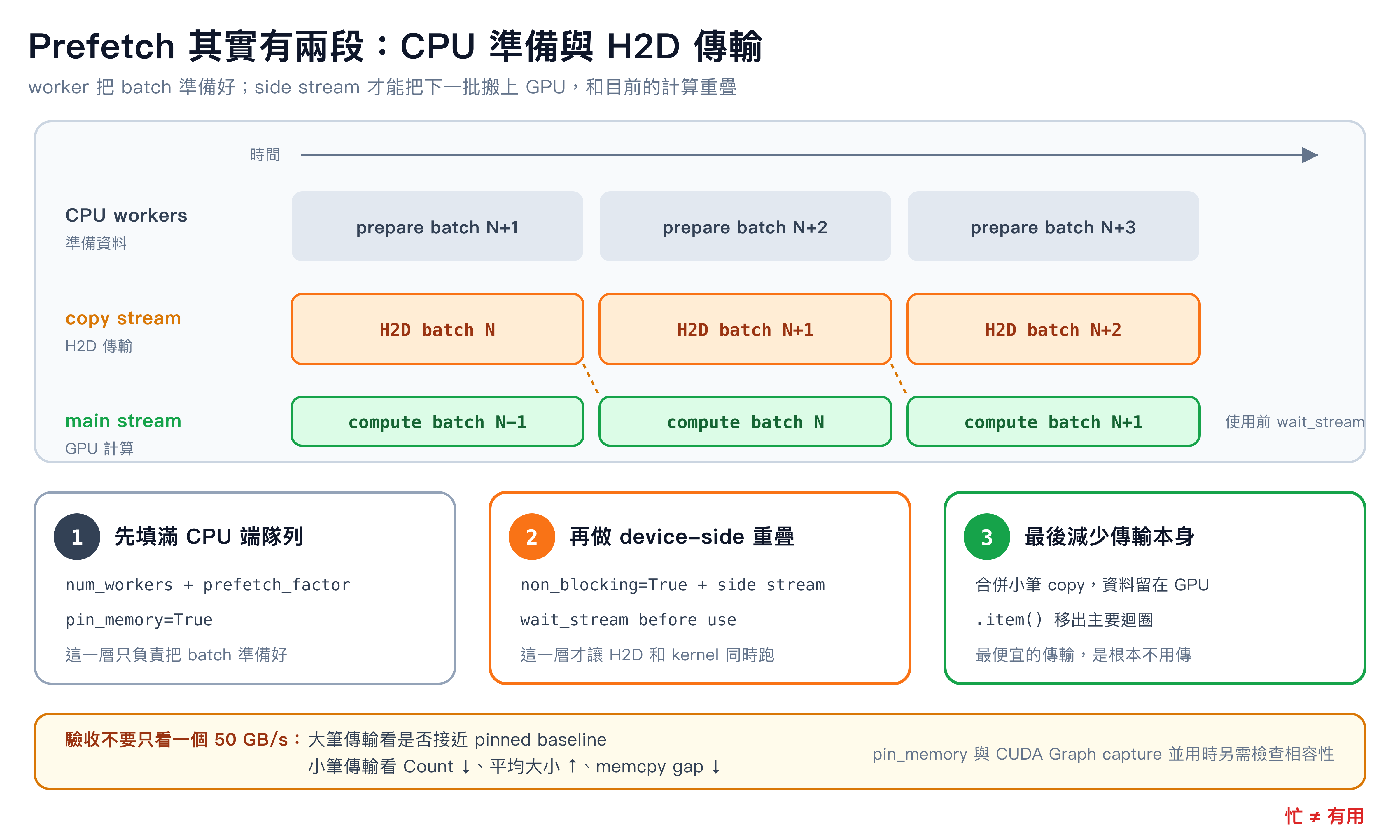

資料搬運的改善，可以分成三層：先把主機端的 batch 準備好，再安排 H2D 與計算重疊，最後設法減少傳輸本身。
第一種是先準備 pinned batch。DataLoader 設定 pin_memory=True，可以由背景執行緒把完成的 batch 放進鎖頁記憶體；傳輸時再搭配 .to(device, non_blocking=True)，避免主執行緒在每次 copy 後同步。不要在訓練迴圈裡臨時呼叫 .pin_memory()：鎖頁配置需要作業系統配合，是相對重的操作，可能到毫秒等級，適合提早配置並重複使用。Day 14 名冊上那筆 cudaHostAlloc 佔用上百 ms 的歸因，就值得先檢查是不是在迴圈內反覆配置。
第二種是把 H2D 放進 side stream。DataLoader 的 num_workers 與 prefetch_factor 解決的是 CPU 端準備資料的速度，並不會自動讓 H2D 與 kernel 重疊。要在計算當前 batch 時傳輸下一個 batch，需要另外建立 CUDA stream，將非同步 copy 排進該 stream，使用前再透過 wait_stream 建立正確的相依關係。概念上會長成這樣：
copy_stream = torch.cuda.Stream()
# 計算 current_batch 的同時，先把下一批排進 copy stream
with torch.cuda.stream(copy_stream):
next_batch = cpu_batch.to("cuda", non_blocking=True)
# copy stream 傳下一批時，main stream 繼續算目前這批
loss = train_step(current_batch)
# 下一輪真正使用 next_batch 前，main stream 才等待 copy 完成
torch.cuda.current_stream().wait_stream(copy_stream)
next_batch.record_stream(torch.cuda.current_stream())
這段只呈現 stream 之間的關係；完整的 prefetcher 還需要處理第一批、最後一批與巢狀資料結構。side stream 配置的 tensor 也要處理生命週期，這裡的 record_stream 是告訴 caching allocator：main stream 還在使用這塊 storage，不要太早回收。PyTorch 的官方 DataPrefetcher 範例採用的就是這個結構。至於 worker 數量，沒有固定答案；從合理的小值開始，再用 throughput、CPU 使用率與 Day 14 的 gap 歸因調整即可。
第三種是減少跨 PCIe 的傳輸本身。可以合併零碎的小傳輸、將重複使用的資料留在 GPU，也可以把適合的前處理移到 GPU；.item() 這類把數值搬回主機的操作，則盡量移出主要迴圈。更進一步的選項還有 GPUDirect Storage（資料從 SSD 直接進入 GPU，不經過主機記憶體）與 NVIDIA DALI（解碼與增強在 GPU 上執行），方向都是減少資料來回，這裡先點名不展開。
改善後的驗收方式要看原本是哪一種問題。若是大筆 pageable 傳輸，改成 pinned 後，有效頻寬應該接近同一台機器的 pinned baseline；以 B 檔來說就是 50 至 55 GB/s。若問題是大量小傳輸，重點則是筆數下降、平均大小上升，以及 Day 14 名冊中 memcpy 歸因的 gap 縮短，不需要強求每一筆都跑到 50 GB/s。量測、提出假設、修改後再量測，Day 30 要總結的流程，在這裡就是日常操作。
兩個副作用需要注意。鎖頁記憶體佔用的是不可分頁的實體記憶體，配置過多會影響主機整體運作，不建議無差別全開；另外 Day 15 提過，pin_memory 的背景執行緒可能破壞 CUDA Graphs 的擷取，兩者同時使用時要參考官方的處理方式。
第一種，把載入階段當成常態。模型權重上卡、第一個 iteration 的資料暖身，都是一次性的大量傳輸；如果選定範圍包含這一段，佔比會被大幅高估。B 檔那接近 40 GB 的來回就屬於這類，拉統計前先確認範圍落在穩定階段，Day 7 的原則在這裡同樣適用。
第二種，只看 H2D 忽略 D2H。輸入資料的傳輸大家都會注意，反方向的微小傳輸卻常被忽略；但 238 筆微小 D2H 背後常常就是一行 .item()，而且它同時造成同步問題，一個現象對應兩種成本。方向欄的三行都需要判讀。
第三種，看到低頻寬就認定是 pageable。前面拆解過：小筆傳輸的低頻寬由啟動延遲主導，改善方式是合併批次；大筆傳輸的低頻寬才指向記憶體型態。下結論前先確認平均每筆的大小，必要時用 SQL 查 srcKind 確認。
資料線檢查完成，可以記住三件事。第一，D2D 與 PCIe 的頻寬差了一個數量級以上，能留在卡上的資料就不要安排來回。第二，同一條 PCIe 上，pinned 與 pageable 的實測差距約 7.6 倍、D2H 方向約 19 倍；佔比用 Total(ms) 除以範圍長度、頻寬用兩欄相除、低頻寬先檢查筆均大小再判斷型態。第三，主檔 A 的資料線可以排除，B 檔的載入階段則示範了問題的樣子。
病歷首頁到這裡，idle、launch、資料三條線在實測中都已排除或屬於輕微；剩下一個明顯偏高的項目：通訊，28%。不過在進入通訊分析之前，還有一格需要先填：這台機器的計算，到底發揮了硬體的幾成。
明天 Day 17，使用 region_mfu，把 Day 1 的 MFU 直覺，變成 Roofline 座標上的一個點。
memory_transfers 輸出（方向×Count／MB／ms）：nsys-ai docs — user/skills（以 0.3.0 實測為準）。Async API 在不同記憶體型態下的同步行為：CUDA Runtime API — API synchronization behavior。non_blocking 與 side stream 的重疊條件：PyTorch — A Guide on Good Usage of non_blocking and pin_memory()。pin_memory 背景執行緒與 CUDA Graphs 擷取相容性：NVIDIA — CUDA Graph Capture Failures。GindaChen/nsys-hero）與 B 檔（HF rich7421/fastvideo-wan-h100-sp1-nsys），本文頻寬與佔比皆為 nsys-ai 0.3.0 與 SQL 實際計算結果。
