前面幾天都在追時間：GPU 有沒有閒著、kernel launch 卡多久、資料搬了多少。今天換一個角度，不只問 GPU 忙不忙，而是問這些時間最後換回多少「模型本來就需要做的運算」。

這是 MFU（Model FLOPs Utilization）要回答的問題。它把模型的理論運算量、實測的 step time，以及硬體峰值放進同一個式子，讓不同層次的觀察收斂成一個數字。不過 MFU 也很容易算錯：分子算一個 step、分母卻圈到五個 step，或把 kernel union 當成 wall time，最後都會得到一個看似精確、實際上無法解讀的百分比。

今天會用 theoretical_flops、region_mfu 與 arithmetic_intensity 三個 skill，依序處理這三件事：

1. 先算模型在同一個範圍內應該做多少 FLOPs。
2. 再用完整 step 的 wall time 算正式 MFU，並把 kernel union 留作診斷。
3. 最後用 Roofline 判斷單一 kernel 比較可能受限於算力，還是記憶體流量。

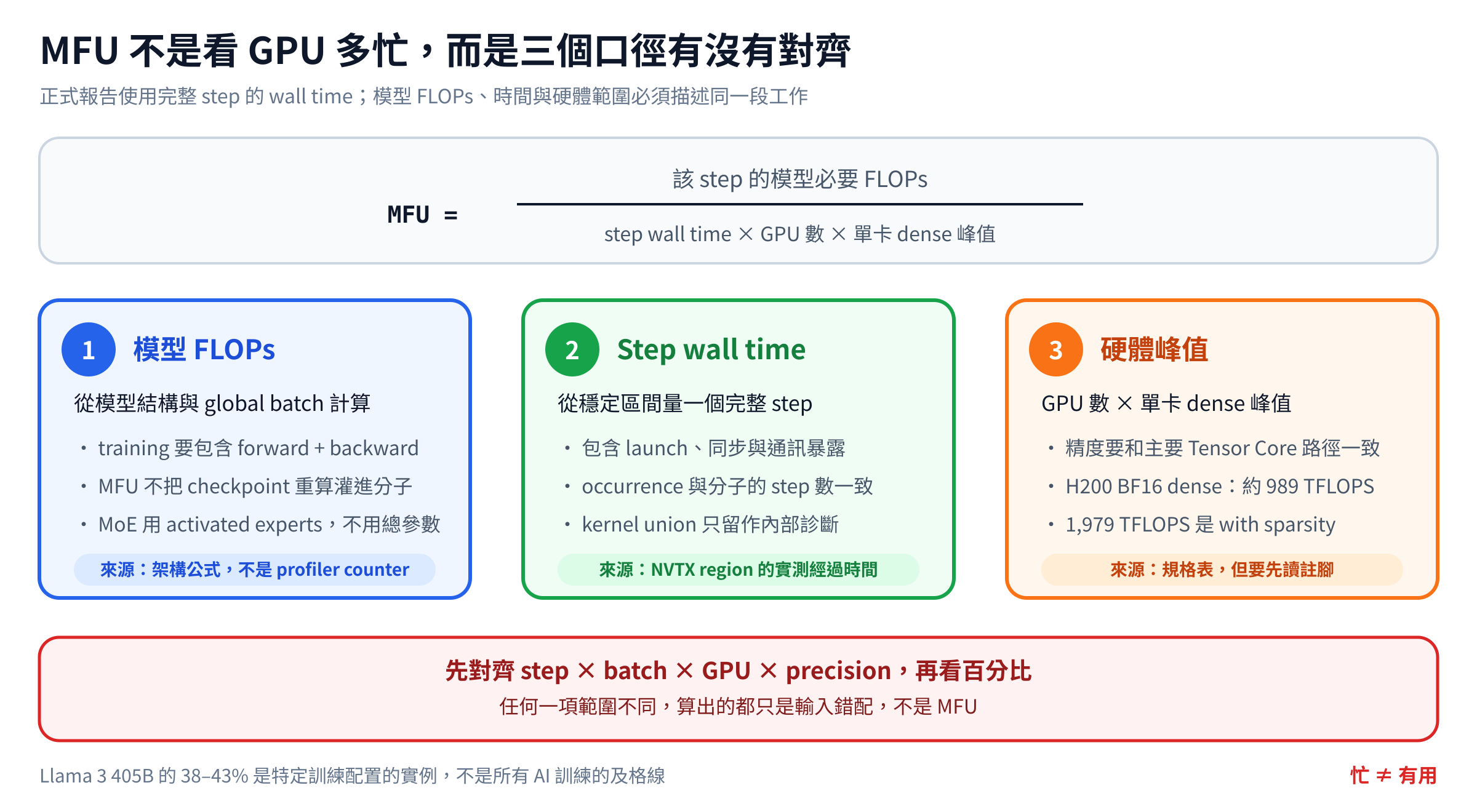

MFU 是哪三個數字相除？

MFU 的定義可寫成：

                         該 step 的模型 FLOPs
MFU = ─────────────────────────────────────────────────
      step wall time × GPU 數 × 單卡 dense 峰值 FLOPS

三個輸入來自不同地方：

以 H200 SXM 為例，NVIDIA 規格表列出的 BF16 Tensor Core 峰值是 1,979 TFLOPS，但註腳寫的是 with sparsity。一般 dense 訓練應使用一半，也就是每張約 989 TFLOPS；HBM3e 頻寬則是 4.8 TB/s。規格表上的大數字不能直接抄，精度與 sparsity 模式都要先對齊。

MFU 與 HFU（Hardware FLOPs Utilization）也不要混在一起。MFU 的分子只算模型完成這一步本來需要的運算；HFU 則會把硬體實際執行的額外運算也算進去。最常見的差異是 activation checkpointing：backward 前重做的 forward 對硬體是真實工作，但不是模型數學上新增的工作，因此 HFU 會提高，MFU 不會。

另外，MFU 沒有一條適用所有模型的及格線。Llama 3 405B 論文在不同平行化與序列長度階段報告過 38–43% 的 BF16 MFU，這可以當大型 dense training 的實例，但不能直接拿來要求小模型、MoE、長序列或不同硬體也達到相同數字。先確認演算法與口徑相同，百分比才有比較價值。

先用 theoretical_flops 算分子

region_mfu 不知道模型架構，所以每個 step 的理論 FLOPs 要由使用者提供。theoretical_flops 可以把常見 Transformer 區塊的公式集中算完，避免手動乘大數字時出錯。

下面先用一個標準 dense decoder 的尺寸示範：hidden dimension 4096、32 層、序列長度 8192、FFN dimension 16384。這個例子採一般 multi-head attention 與兩層 FFN，並不是在宣稱它等同某一個公開模型。

nsys-ai skill run theoretical_flops training.sqlite \
  -p operation=full_model \
  -p hidden_dim=4096 -p seq_len=8192 \
  -p num_layers=32 -p ffn_dim=16384 \
  -p batch_size=1 -p multiplier=3

輸出會把 attention、QKV projection、output projection 與 MLP 分開計算：

── Theoretical FLOPs ──
  Operation: full_model
  Total FLOPs: 422,212,465,065,984
  Formula: (attention=1.0995e+12 + qkv_proj=8.2463e+11
            + output_proj=2.7488e+11 + mlp=2.1990e+12)
           * L(32) * batch(1) * mul(3)

這裡的 422.21 TFLOPs 是一個序列完成 forward 與 backward 的估算。multiplier=1 代表只算 forward；multiplier=3 用 forward 的三倍近似 forward 加 backward，是訓練 MFU 常用的口徑。若整個模型都做 activation checkpointing，multiplier=4 可以近似硬體實際執行的 FLOPs，但它比較接近 HFU 分子，不應拿來把 MFU 墊高。實際只 checkpoint 部分層時，重算量也不會剛好是完整的一倍。

6 × 參數量 × token 數 仍然可以當快速檢查。假設模型有 8B 參數、一步處理 8192 tokens，訓練 FLOPs 約為 393.2 TFLOPs，跟逐層公式應落在相近量級。不過它只是一階估算：長序列的 attention 有平方項；GQA 的 K/V projection 比標準 MHA 少；SwiGLU 有三個線性投影；MoE 又只啟用部分 experts。要報正式 MFU，還是得依真實模型結構修正。

batch_size 到底要填哪一個？

這個參數最容易讓數字差上好幾倍。原則只有一句：分子要涵蓋 NVTX region 內實際完成的全部模型工作。

如果 sample_0 包住一個 optimizer step，而這一步的 global batch 是 512 個序列，那麼分子就要包含這 512 個序列，以及 gradient accumulation 期間做過的所有 microbatches。若 region 只包一個 microbatch，就只能填那個 microbatch 的 FLOPs。多卡資料平行時，不要一邊填 global FLOPs，一邊又只除單卡峰值。

region_mfu：先把範圍對齊，再看百分比

在執行 region_mfu 前，先確認四件事：

• NVTX region 是一個完整 step，還是一個 microbatch？
• theoretical_flops 是否涵蓋同一段工作？
• 分子是 global FLOPs 還是單卡 FLOPs？
• 峰值使用的精度與 dense／sparse 模式是否正確？

以下是一個可直接替換數字的範本。假設選第 3 次出現的完整 step，分子是整個 8-GPU job 在這一步完成的 global FLOPs：

nsys-ai skill run region_mfu training.sqlite \
  -p name=sample_0 \
  -p occurrence_index=3 \
  -p theoretical_flops=422212465065984 \
  -p num_gpus=8 \
  -p peak_tflops=989 \
  --format json

occurrence_index 是從 1 開始，預設值也是 1，也就是只選第一個符合名稱的 NVTX range，不是自動把所有同名 region 加總。若想避開 warmup，可以先看 Day 7 找到的穩定區間，再指定其中一次 occurrence。若真的分析一個包住五個 step 的外層 region，分子也必須乘上五；不能只把時間加總。

為什麼原本的 5.1% 不能用？

草稿原先有這組數字：

theoretical FLOPs: 131.94 TFLOPs  （一個 forward）
kernel union:        2.628 秒      （一個包住五步的 region）

131.94 ÷ 2.628 = 50.2 TFLOPS
50.2 ÷ 989 = 5.1%

除法本身沒錯，但範圍不一致：分子只有一次 forward，分母卻跨了五個 step，而且訓練還少了 backward。這個 5.1% 反映的是輸入錯配，不是主檔 A 的效率。最安全的做法是一次分析一個完整 step；若要分析多步平均，就讓 FLOPs、wall time 與 step 數一起放大。

主檔 A 的模型規格尚未公開，因此目前不能填出可信的正式 MFU。這不是少一個小數點，而是少了整個分子；直接借 Llama 8B 的 FLOPs 只適合示範欄位，不能拿來判斷 A 跑得好不好。

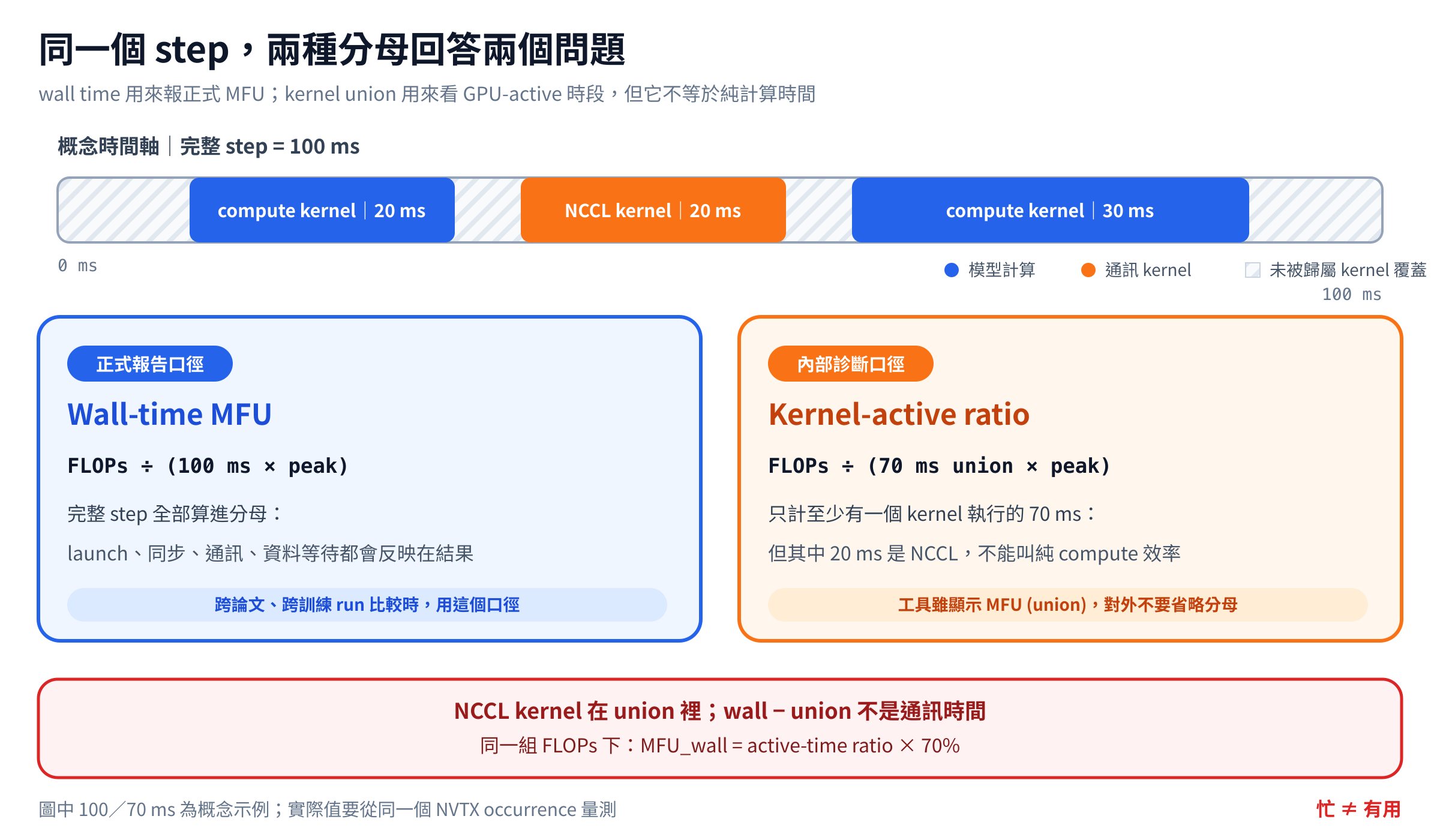

wall time 與 kernel union 回答不同問題

region_mfu 會整理三種時間：

• wall_time_s：NVTX region 從開始到結束的完整經過時間。
• gpu_kernel_sum_s：每個 kernel duration 直接相加；多 stream 或多 GPU 同時執行時會重複計算。
• gpu_kernel_union_s：把重疊的 kernel interval 合併，只計算至少有一個被歸屬 kernel 在執行的時間。

PaLM 定義與一般訓練報告所說的 MFU，分母是 wall time：

MFU_wall = model FLOPs ÷ (wall time × effective peak)

region_mfu 的人類可讀輸出目前主要顯示 MFU (union)；用 --format json 才能同時檢查 mfu_pct_wall 與 mfu_pct_kernel_union。後者可寫成：

active-time ratio = model FLOPs ÷ (kernel union × effective peak)

在 FLOPs 與 GPU 範圍完全相同時，兩者可換算：

MFU_wall = active-time ratio × (kernel union ÷ wall time)

但 union 口徑不是正式 MFU，也不能直接叫作「計算 kernel 效率」。只要 NCCL 通訊是 GPU kernel，它就會包含在 union 裡；資料重排、記憶體型 kernel 也一樣。union 只表示這段時間有被歸屬的 GPU kernel 在跑，不保證它正在做模型 FLOPs。

反過來說，wall − union 代表沒有被這批 kernel 覆蓋的時間，可能包含 CPU 提交、同步等待、launch gap，或沒有被正確歸屬的工作；它也不能直接當成「通訊暴露時間」。通訊是否和計算重疊，要另外用 overlap 類分析按時間軸計算。

多 GPU 還有一個細節：未指定 device_id 時，union 會合併多張卡的時間區間，比較接近「至少一張 GPU 正在忙」。要診斷單卡 kernel-active ratio，最好固定 device_id；要報整個訓練系統的 MFU，則回到 global FLOPs、完整 step wall time 與全部參與 GPU 的峰值。

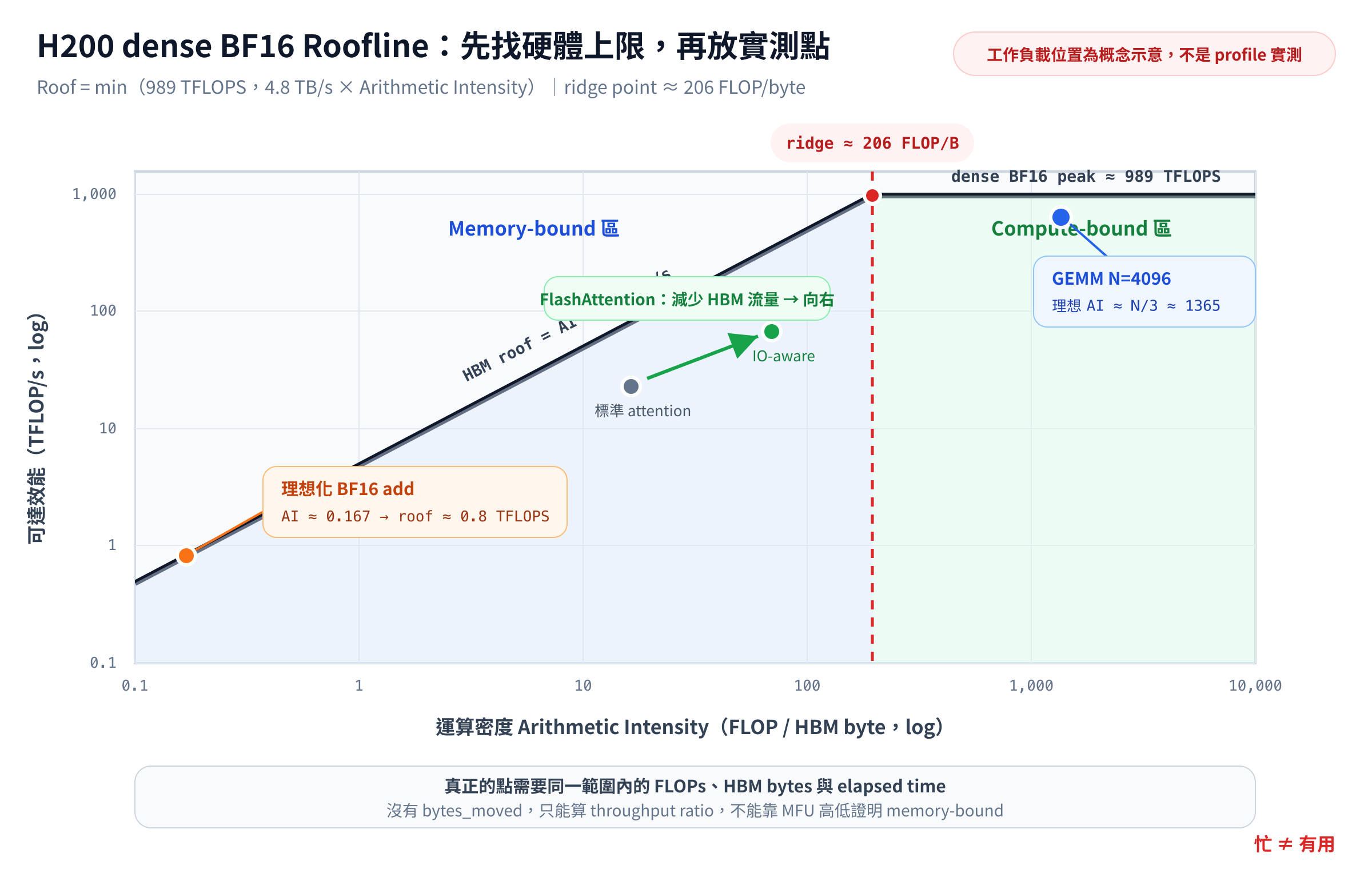

Roofline：限制來自算力，還是記憶體？

MFU 告訴我們端到端用了多少 dense peak，但不會直接回答為什麼。Roofline 把問題再拆成兩個硬體上限：

可達效能 ≤ min（峰值 FLOPS，運算密度 × 記憶體頻寬）

運算密度（Arithmetic Intensity）= FLOPs ÷ HBM 搬運 bytes

橫軸是 FLOP/byte，縱軸是 FLOP/s，通常都用對數刻度。低運算密度落在斜屋頂下方，主要受記憶體頻寬限制；跨過 ridge point 後，屋頂變平，才進入主要受計算峰值限制的區域。

H200 SXM 的 dense BF16 峰值約 989 TFLOPS，HBM3e 頻寬 4.8 TB/s，因此 ridge point 是：

989 TFLOPS ÷ 4.8 TB/s ≈ 206 FLOP/byte

三個位置怎麼看？

先看一個理想化的 BF16 elementwise add。每個輸出要讀兩個 BF16 輸入、寫一個 BF16 輸出，共 6 bytes，只做一次加法：

AI ≈ 1 FLOP ÷ 6 bytes = 0.167 FLOP/byte
頻寬屋頂 ≈ 0.167 × 4.8 = 0.8 TFLOPS

它離 989 TFLOPS 很遠，不代表 kernel 寫壞，而是這個演算法每搬一批資料本來就只做很少運算。融合多個 elementwise op 的價值，正是少讀寫幾次 HBM，讓每個 byte 承擔更多運算。

方陣 GEMM 則在另一端。若 A、B 各讀一次、C 寫一次，BF16 的 N × N GEMM 理想運算密度約為 N ÷ 3；N=4096 時約 1365 FLOP/byte，已經越過 206 的 ridge point，有機會接近計算屋頂。這是理想下限流量，真實結果仍會受 tile、cache reuse、矩陣形狀與 Tensor Core 使用方式影響。

attention 位在兩者之間，而且實作方式會改變位置。標準 attention 若把大型中間矩陣反覆寫回 HBM，記憶體流量會升高；FlashAttention 透過 tiling，減少 HBM 與 on-chip SRAM 之間的讀寫，在不改變 exact attention 結果的前提下提高運算密度。圖上的 attention 點因此只畫方向，不是假裝成實測座標。

arithmetic_intensity 能做什麼，不能做什麼？

Nsight Systems 的 .sqlite 有 kernel 時間軸，但沒有每個 kernel 真正執行的 FLOPs 與 HBM bytes。arithmetic_intensity 因此需要使用者補上分子；若要做真正的 Roofline 分類，還要補 bytes_moved。

nsys-ai skill run arithmetic_intensity training.sqlite \
  --trim 39 42 \
  -p device=4 \
  -p theoretical_flops=<device_4_在這三秒內完成的總_FLOPs> \
  -p bytes_moved=<同一範圍的_HBM_bytes> \
  -p peak_tflops=989 \
  -p hbm_bw_gbps=4800

這裡再次強調「同一範圍」。如果 --trim 39 42 圈到三個 step，就要提供三個 step 在 device 4 上對應的 FLOPs；拿單一步 FLOPs 去除三秒 kernel union，一樣會得到假的低效率。

bytes_moved 沒填時，工具仍可依理論 FLOPs 與 kernel union 算 achieved TFLOPS，但沒有辦法得到 FLOPs / byte，也就不能真的判斷點在 ridge point 左邊還是右邊。此時輸出的 likely memory-bound 只是依 MFU 高低做的 heuristic，不能當成 Roofline 證據。要取得逐 kernel 的實測 FLOPs 與記憶體流量，仍要用 Nsight Compute 的硬體 counter，Day 21 會接著做。

主檔 A 曾自動顯示 3350 GB/s，原因是 profile 內的 chip name 先匹配到 GH100／H100 規格；H200 應使用 4800 GB/s。這類自動偵測錯誤不只影響標籤，還會把 ridge point 從 206 推到約 295 FLOP/byte。執行時明確覆寫 peak_tflops 與 hbm_bw_gbps，也把硬體口徑寫進報告，比相信自動值安全。

Roofline 還有一個邊界：它分析的是工作執行時的算術與資料流量，無法單獨解釋 CPU launch、跨 rank 同步、pipeline bubble 等系統問題。單一 GEMM 可以很貼近屋頂，整個 step 的 wall MFU 仍然可能很低；兩者並不矛盾。

主檔 A 現在能下什麼結論？

目前可以確定的是：A 在穩定區間內的 device-level idle 很低，Day 16 也看到 NCCL kernel 佔了顯著時間。但這兩個觀察還不能直接相減，推成「計算最多只剩七成」。通訊 kernel 可能和計算重疊，kernel sum 也可能重複計時；必須先用 union 或 overlap 的共同時間軸對齊，才有辦法算互斥比例。

因此，A 的 MFU 這一格先誠實留白。模型資訊齊全後，至少要補上：

1. 每個 optimizer step 的 global tokens、microbatch 與 gradient accumulation。
2. 模型各層結構；MoE 要用 activated experts，不是把所有參數都算進每個 token。
3. 穩定區間內單一步 wall time，以及真正參與這一步的 GPU 數。
4. 主要計算精度、dense 峰值，以及 checkpointing 要算 MFU 還是 HFU。

假設未來確認某一步的模型 FLOPs 是 3.9 PFLOPs、wall time 是 1.232 秒，並由 8 張 H200 以 BF16 dense 執行，才可以這樣算：

可供應 FLOPs = 1.232 × 8 × 989 TFLOPS ≈ 9.75 PFLOPs
MFU = 3.9 ÷ 9.75 ≈ 40%

這裡的 3.9 PFLOPs 只是示範值，不是對主檔 A 模型的猜測。40% 的意思也不是「另外 60% 的 GPU 成本全部浪費」；記憶體存取、通訊與同步是完成分散式訓練所需的成本。比較精確的說法是：在這套 FLOPs 定義下，模型必要運算的完成速率相當於 dense 理論峰值的 40%。

對 dense Transformer，還可以從近似式換算吞吐量：

tokens/s ≈ MFU × GPU 數 × 單卡峰值 FLOPS ÷ (6 × 參數量)

它適合做快速 sanity check，不適合直接套在長序列、MoE、額外 loss 或非標準 block 上。日常監控仍可看 tokens/s，正式比較再把模型 FLOPs 定義與 MFU 一起保存。

四種常見誤判

第一，分子與時間範圍不同。一個 step 的 FLOPs 除以五個 step 的時間，數字再精確也沒有意義。先對齊 NVTX occurrence，再做除法。

第二，把 union 口徑當成正式 MFU。union 可以協助判斷 GPU-active 期間的上限，但標準 MFU 使用完整 step wall time；對外報告一定要寫清楚分母。

第三，MFU 低就判定 memory-bound。沒有 HBM bytes 就沒有 arithmetic intensity；低 MFU 也可能來自通訊、launch、同步、矩陣太小，或 FLOPs 分子本身算錯。

第四，峰值拿到 sparse 規格。H200 BF16 的 1,979 TFLOPS 含 structured sparsity；一般 dense training 應用 989 TFLOPS。精度、sparsity 與卡型少一個沒對齊，MFU 就會成倍偏差。

小結與明天

今天最重要的不是記住某個百分比，而是記住範圍：模型 FLOPs、step time、GPU 數與硬體峰值必須描述同一段工作。正式 MFU 用 wall time；kernel union 是診斷用的 active-time 口徑，而且包含 NCCL 等非模型運算。Roofline 則要同時有 FLOPs 與 HBM bytes，才能把 memory-bound 和 compute-bound 放上座標。

到這裡，Part C 從 kernel 時間、idle、launch、資料搬運一路接到 MFU，量測口徑算是收完整了。明天進 Part D，開始拆主檔 A 最明顯的 NCCL 通訊：為什麼時間主要落在 AllGather 與 ReduceScatter，以及它們和模型平行化有什麼關係。

參考資料

• MFU 與 HFU：PaLM: Scaling Language Modeling with Pathways
• Llama 3 405B 的 38–43% BF16 MFU 實例：The Llama 3 Herd of Models
• H200 dense／sparse 峰值與 HBM3e 頻寬：NVIDIA H200 GPU specifications
• Roofline 原始模型：Roofline: An Insightful Visual Performance Model for Floating-Point Programs and Multicore Architectures
• GPU Roofline 的軸、屋頂與 ridge point：NVIDIA Nsight Compute Profiling Guide — Roofline Charts
• theoretical_flops、region_mfu 與 arithmetic_intensity 的實作：nsys-ai v0.3.0 source
• FlashAttention 如何減少 HBM 讀寫：FlashAttention: Fast and Memory-Efficient Exact Attention with IO-Awareness
