昨天看到的 Ray Data pipeline，已經把資料載入和 GPU 計算拆成不同 operator。不過，一般 map_batches UDF 收到 NumPy batch 後，還得自己把資料搬到 GPU；這份 workload 的下一批輸入，也沒有提早在背景完成 pinned staging。

今天就來改這一段：在 Ray Data 把 batch 交給 GPU UDF 之前，加上一條背景執行緒，先準備下一批資料，再重新錄 profile。

第一輪測量看到了改善。同樣的輸入資料量與矩陣乘法工作量，H2D 時間減少 81.4%，第一個到最後一個 kernel 的時間跨度縮短 16.8%。但原先期待的 H2D／compute overlap，量出來仍然是 0 ms。這是相對於原本設定的效果，還不能回答它是否比調整過 concurrency 的原版 Ray 更快。

先把今天的定位講清楚：這是一次完整的「改一段程式碼 → 用 nsys-ai 重新驗證 → 看清楚好在哪、又還差什麼」的迴圈，而不是一張準備送出的 PR。後面會看到，這個修改確實讓某些事件變短，但要真正貢獻回 Ray，還得補上正確性測試、和既有設定做公平對照，並收掉現在還沒重疊的那一段。今天先把成果與限制都攤開，讓「值得向社群提出的問題」自己浮現。

為什麼有 copy stream，也有 non_blocking=True，兩者還是沒有重疊？這次得把 GPU timeline 和 CPU 端的 CUDA API 放在一起看。

把下一批的準備工作移到 UDF 前面

這次在 Ray 原始碼裡加入一個實驗性的 PinnedPrefetch，位置在 batch 切分、格式轉換之後，UDF 收到資料之前。它只預取一批，不讓兩個模型 UDF 同時執行：

原本：取得 NumPy batch → UDF 內 H2D → 計算 → 回傳結果

修改後：
  背景執行緒：準備 batch N → 提交 N 的 H2D → 等待搬移完成
  UDF 執行緒：取得 N → 啟動 N+1 的背景準備 → 執行 N 的計算

背景工作包含建立獨立的 CPU 副本、轉成 pinned tensor，再透過專用 CUDA stream 搬到 GPU。UDF 端的差異如下，計算和輸出路徑維持相同：

# 修改前：Ray 傳入 NumPy array，UDF 才開始搬資料。
x = torch.tensor(batch["x"], device="cuda:0")

# 修改後：實驗性的 staging layer 已完成搬移與 stream 交接。
x = batch["x"]  # CUDA tensor

# 兩組都執行相同的計算與 D2H。
for _ in range(9):
    x = x @ weight
out = x[:, 0].to("cpu", non_blocking=False)

prototype 暫時透過 ActorPoolStrategy(pinned_staging=True) 啟用。這是本次實驗新增的參數，不是 Ray 已發布的 API；開啟後，UDF 收到的也從 NumPy array 變成 CUDA tensor，使用者必須配合調整 UDF。

目前僅支援同步 map_batches、batch_format="numpy"、正整數 batch size、num_gpus=1 與 zero_copy_batch=False，並將 actor call concurrency 固定為 1、停用 operator fusion。這樣可以先測試「背景準備輸入」的效果，不必同時處理多個 UDF 的模型狀態與 stream 競爭。

先處理記憶體的生命週期

非同步搬移增加了一個責任：CPU buffer 必須活到 H2D 完成，CUDA tensor 也不能在計算還沒用完時被回收或覆寫。

producer 在 copy stream 記錄 event，接著呼叫 ready.synchronize()。這個等待發生在背景執行緒；上一批的 GPU 計算仍可繼續。Future 只有在 H2D 完成後才回傳，因此 pinned source 可以安全釋放。

consumer 再對目前的 stream 做 wait_event()，並替收到的 tensor 呼叫 record_stream()。前者建立使用前的依賴，後者讓 PyTorch allocator 知道 tensor 還會被這條 stream 使用；record_stream() 本身不負責等待資料搬完。這版 producer 已經等過 event，consumer 的 wait_event() 保留的是明確的交接關係。PyTorch 的 CUDA stream 說明也區分了這兩個責任。

另外，只有 consumer 會推進上游 iterator，背景執行緒只接收已取出的 batch。每批使用獨立儲存空間，提前結束或重試時，則先等待 producer 收尾。這些限制避免上游 UDF 意外換到另一條 thread，也避免未完成的 H2D 仍在讀取已釋放的記憶體。

這裡沒有省掉所有 CPU copy。實作仍是先建立可寫、連續的 CPU 副本，再呼叫 pin_memory()；planner 只是略過原本額外的 writable-batch copy，把副本的建立交給 staging layer。要不要直接複製進預先配置的 pinned buffer，是後續可以再測的方向。

先建立可以比較的 before／after

Day 28 的 workload 只有 32 批。這次要測 task 內的預取，因此重新建立成對實驗：每個 CPU block 放四批資料，共 32 個 blocks、128 批。兩組都採用這個配置，不能拿昨天的短 profile 直接當今天的 baseline。

這是固定工作量的資料管線實驗，不是完整 AI 模型的推論 benchmark。

四批合計約 256 MiB，target_max_block_size 設為 512 MiB，讓本次資料配置保留一個 task 內多批輸入的機會。PinnedPrefetch 是在每次 GPU map task 裡建立的；如果 task 只有一批，就沒有下一批可以提前準備。

這是整套 prototype 與原路徑的比較，不是只改 pin_memory 一個變因。除了輸入搬移位置，內部 copy、UDF 執行緒包裝與 fusion 設定也有調整。若要拆出每項修改各自帶來多少收益，還需要另外做對照實驗。

兩份 profile 分別是 final_split.sqlite 與 final_staged.sqlite。用 nsys-ai 比對整份 trace 的工作量，再以 memory_transfers、gpu_idle_gaps 和 pipeline_bubble_metrics 拆開搬移與空檔；局部時序則回到 timeline、CPU NVTX 和 CUDA runtime events 核對。

要重跑這組實驗，可以使用同一份公開的 workload_staged.py，依下表選擇模式。連結固定在同一個資料集版本，避免程式或 profile 更新後對不上：

表中是依封存程式整理的重跑參數，不是當時終端機指令的逐字紀錄。兩組的 actor call concurrency 都是 1。

例如，先確認整體差異與搬移量，再打開修改後的 timeline：

nsys-ai diff final_split.sqlite final_staged.sqlite --gpu 0 --format json
nsys-ai skill run memory_transfers final_split.sqlite --format json
nsys-ai skill run memory_transfers final_staged.sqlite --format json
nsys-ai timeline-web final_staged.sqlite

工作量相同，縮短的是搬移與空檔

先看事件數量：兩邊都有 128 次 H2D、128 次 D2H，以及 1284 個 kernels。其中主要 GEMM 都是 1153 次，等於 128 × 9，再加一次 warmup。H2D 總量同為 8 GiB，換成十進位約 8.59 GB。

程式也檢查輸出總列數為 262,144，並取前 8 列做 allclose。這可以做基本的完成度與數值檢查，但還不能證明所有輸出都正確：每列輸入都是 1，也不足以抓出 batch 重複或順序錯誤。若要正式提交修改，還需要帶不同識別值的資料和完整輸出比對。

下面沿用 Day 28 的口徑：從第一個 kernel 到最後一個 kernel，包含初始化與 warmup。它是 actor trace 的 kernel span，不是整個 Ray job 的端到端時間。

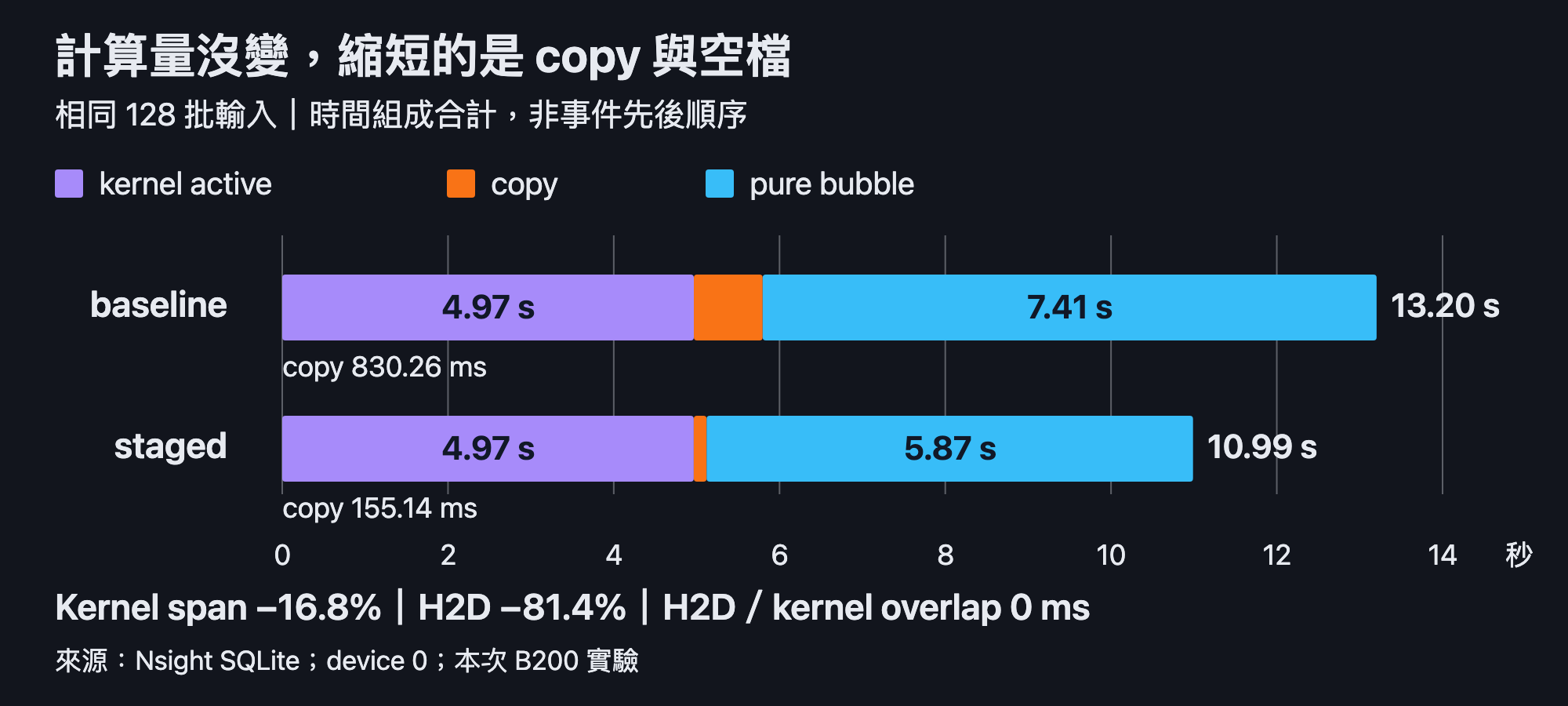

圖 1：依 Nsight SQLite 的實際事件區間整理。長條是各類時間的合計，不代表事件的先後順序；copy 包含 H2D 與很短的 D2H。兩份 trace 都沒有 copy／kernel 重疊，因此可以排成互斥的時間組成。

kernel active 幾乎沒變，H2D 則少了約 675 ms。Nsight 的 memory kind 也確認：baseline 的來源是 pageable memory，staged 改成 pinned memory。對這份 workload 而言，改變 staging 路徑後，搬同樣的資料所需時間確實縮短了；表中的頻寬是 bytes 除以 device copy duration，沒有把 CPU copy、pinning 或配置時間算進去。

pure bubble 指這份 actor trace 沒有記錄到 kernel、memcpy 或 memset 的時間，從約 7.41 秒降到 5.87 秒。這不代表整台機器或其他程序的 GPU 活動也停止了，更不能只憑空白就斷定是在等上游 loader。

從時間組成來看，copy 少約 0.675 秒，pure bubble 少約 1.539 秒，加上幾乎不變的計算時間，對應到 kernel span 少約 2.215 秒、縮短 16.8%。若另以第一批計算開始到最後一批計算結束為界，排除前面的初始化與 warmup，則是約 13.006 秒對 10.723 秒，方向也一致。這兩種範圍都不是單批 latency。

CPU 已經提早準備，H2D 卻還在等

先從修改後的 GPU timeline 看第 5–8 批。計算在 stream 7，這個 task 的 H2D 在 stream 17：

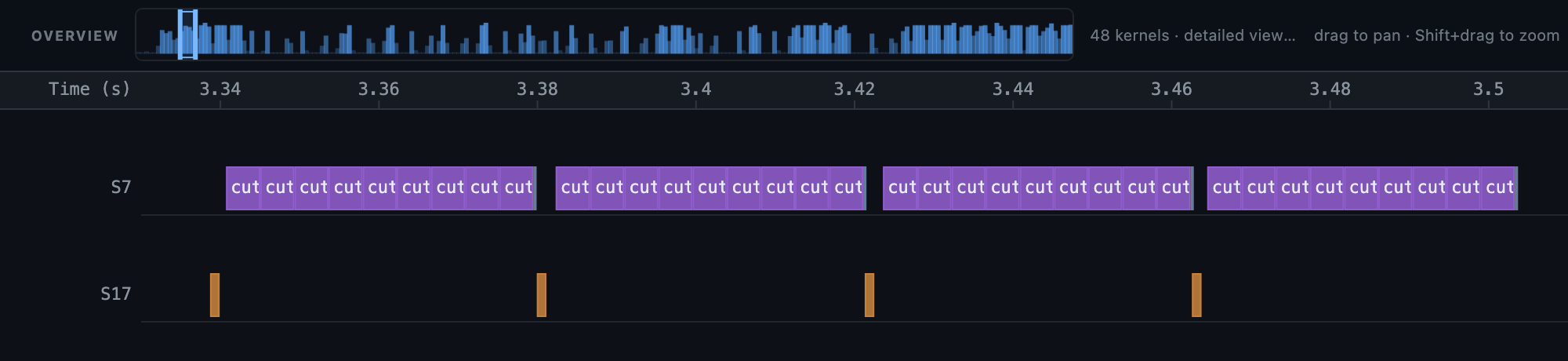

圖 2：final_staged.sqlite 的 nsys-ai 實際畫面，範圍為 3.330–3.510 秒，只顯示這段的 stream 7、17。橘色 H2D 變短了，但沒有與紫色計算長條重疊。

回頭看 CPU NVTX，128 段 ray::collate_pin 中，有 96 段和 GPU kernel 的時間區間相交，交集合計約 2.517 秒。這裡使用的是 CPU 上原始的 NVTX range，不是把它投影到 GPU 後的範圍。它支持的是「背景 copy／pinning 與 GPU 計算同時進行」，不能改寫成「H2D 已被計算遮住」。

原本很容易猜：是不是 CPU 準備太慢，所以 H2D 趕不上？有些批次確實如此，但第 5、6 批提供了另一個線索。

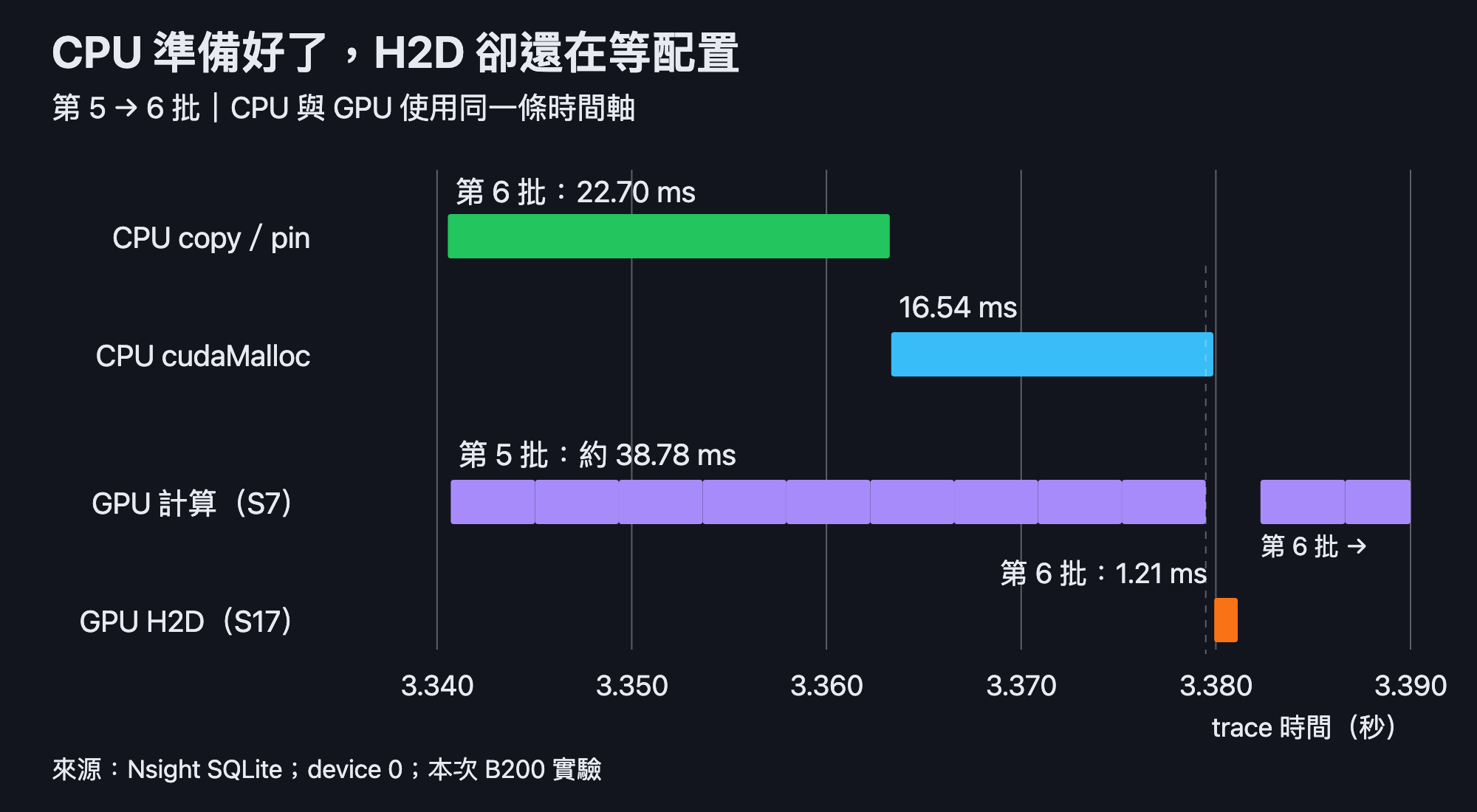

圖 3：從同一份 SQLite 的 CPU NVTX、CUDA runtime 和 GPU 事件重繪，統一使用 trace 時間。上方是 CPU 工作，下方是 GPU 執行；cudaMalloc 長條表示 CPU API 呼叫持續時間，不是 GPU copy。

第 6 批的 CPU copy／pin 在第 5 批計算結束前約 16 ms 就完成了，但 .to(device, non_blocking=True) 還需要取得 device 儲存空間。這次呼叫走到了 cudaMalloc，直到第 5 批計算結束後才返回，接著才提交 H2D。

因此，至少在這個窗口，不能把沒有 overlap 解釋成「CPU copy／pin 花光了時間」。配置記憶體也是搬移路徑的一部分。NVIDIA 的文件將 device memory allocation 列為可能造成隱含同步的操作，這份 trace 的時序與這個機制相符；但若要確認消除配置等待後能恢復多少 overlap，仍需要再做對照實驗。CUDA Programming Guide：Implicit Synchronization

這也不是只在初始化發生一次。128 個 ray::H2D CPU ranges 裡，共包含 62 次 cudaMalloc 呼叫。不過 PyTorch 有 caching allocator，不能因此推論每次 .to() 都會直接呼叫 cudaMalloc；應以實際 CUDA API 記錄為準。

下一個值得測的修改，是讓儲存空間提早準備好，再用 copy_() 搬入既有 buffer，觀察 H2D 能不能更早發出。但通用 UDF 可能保留輸入 tensor，不能擅自重用或覆寫它。固定兩塊 buffer 的做法，需要先定義誰擁有資料，以及什麼時候才算用完。

長空檔還在，而且不只出現在 task 邊界

整份 trace 的 kernel gap 分布也有變化：

短空檔變多、中型空檔變少，符合部分批次交接變快的結果。但大於 50 ms 的空檔並沒有減少。光看它們的數量接近 32 個 tasks，還不能把原因歸到 task 邊界。

這份 staged trace 有 32 條 H2D streams，每條連續搬四批，對得上 prototype 每個 task 建立一個 prefetcher／copy stream 的方式。沿著 128 次 Predict::staged 呼叫逐批核對，可以把 127 個批次交接分成：

這張表不含初始化與 warmup，也不含同一批內的 kernel gap，所以不能直接與上表的 34 次相比。重點是：跨 task 的等待值得處理，但同一個 task 內仍有不少長空檔。

目前只能說，task-local prefetch 確實無法提前準備下一個 task 的第一批；至於剩下的等待各有多少來自 CPU copy／pin、配置記憶體或上游交付，還要補更多觀測。尤其沒有 CPU workers 的完整 timeline，不能把剩餘空白全部叫做「資料載入太慢」。

端到端時間也要量，但不能只挑最快的一次

GPU trace 用來解釋時間花在哪裡，但 profiler 本身也可能擾動時序。整條 pipeline 是否變快，還要看不開 profiler 的執行結果。這次各跑五次，計時範圍是 materialize()，包含 CPU 載入、actor 啟動與 warmup，不含後面的 report flush 等待。

中位數約縮短 27.6%，但兩組都有明顯變異。這是共享主機上的五次測試，不能直接當成所有 Ray Data 工作負載都能得到的加速幅度，也還不足以精確分辨環境干擾與修改效果。比較合理的結論是：這輪端到端時間有改善跡象，而成對 profile 提供了搬移變短、CPU 準備與計算重疊的具體證據。

如果只調整既有設定呢？

還有一組對照要補上：不修改 Ray，只把 max_concurrent_calls_per_actor 從 1 調到 2，會怎樣？

這裡仍保留 enable_true_multi_threading=False，不是讓兩個模型 UDF 同時執行。max_tasks_in_flight_per_actor 也都維持 4。新錄的兩份原版 Ray profile 中，128 段 Predict::split 的 CPU NVTX range 都沒有互相重疊，確認這次模型呼叫仍是依序執行。

9 月 14 日另外重跑三組：相同的 B200、Ray 基底、128 批輸入與計算量，每組五次不開 profiler，再各錄一份 profile。這是新的測量輪次，不能把它和前面 9 月 11 日的數字混在一起算加速比。

三份 profile 都有 128 次 H2D、相同的 8 GiB 搬移量與 1284 個 kernels，kernel active 約 4.96 秒，H2D／kernel 交集也都還是 0。表中的 kernel span 來自另外錄製的 profile，不是中位數那一次執行的時間。

只調整既有 concurrency，就能消除不少等待；prototype 的 H2D 雖然更短，kernel span 卻沒有比這組原版 Ray 更短。 不開 profiler 的中位數也只差約 0.28 秒。原版兩組採交錯順序測量，prototype 則接著測；考慮共享主機的變異和每組只有五次，還不能把這點差距當成穩定的額外收益。

因此，第一輪分析仍能說明「這份修改讓哪些事件變短」，卻不足以回答「使用者是否需要修改 Ray」。後者得把既有設定一起放進來比較。

接著嘗試減少 CPU copy 與配置等待

目前的結果支持繼續改善 staging 路徑，但還不能把第一版當成完成的優化。沿著 profile 裡的線索，我們又做了兩個候選版本，分開檢查 CPU copy 與配置時機：

• 一個候選版本直接把 NumPy 資料複製進新配置的 pinned memory，省掉「先建立一般 CPU 副本，再呼叫 pin_memory()」中間的那次複製。
• 另一個保留上述修改，再把下一批 CUDA 空間的配置移到目前這批 UDF 開始之前。背景執行緒準備好資料後，用 copy_() 搬進已配置的空間，嘗試避免在計算進行到一半時才碰到配置等待。

提早配置只用在不經 custom collator、已知 NumPy 輸入形狀與型別的路徑。如果形狀還要經過 collator 才能確定，就維持在背景執行緒配置。每批也仍使用獨立的 CUDA 儲存空間，不會為了重用 buffer 而覆寫 UDF 保留的輸入。

前面用來量測的第一版，已通過三個 mock 測試與一個 B200 CUDA 測試。加入提早配置的候選版本則通過了 10 項非 GPU 測試，另外四項 CUDA／Ray pipeline 測試尚未執行，也還沒有新的 profile。因此，前面的 81.4% 與 16.8% 都是第一版的結果，不能算成這兩項新修改的收益。

後續會先補齊 GPU 正確性測試，再和調整過 concurrency 的原版 Ray、第一版 prototype 一起重測。除了 H2D 與 kernel span，也要看端到端時間和記憶體用量，確認改善是否穩定，以及少一次 copy、提早配置各自帶來多少效果。

小結與明天

今天在 Ray Data 的 GPU UDF 前加入背景 pinned staging。第一輪實驗中，H2D 時間減少 81.4%，kernel span 縮短 16.8%，但 copy／compute 仍未重疊。補上既有 concurrency 的對照後，也發現不少等待不必改 Ray 就能改善，目前還不能說 prototype 比調整過的原版更快。

nsys-ai 整理了前後差異，timeline 則幫助我們追到 CPU copy 與配置等待，找到下一輪修改的方向。接下來會繼續改善這段輸入路徑，補齊正確性與取消／重試測試，等確認效果後，再把可重現的程式、profile 與修改整理給 Ray 社群，逐步貢獻回去。

明天是系列最後一天，會回頭整理這三十天的分析方法：如何從一份 GPU profile 出發，逐步找到程式碼裡可驗證、也能和其他開發者討論的改善方向。
