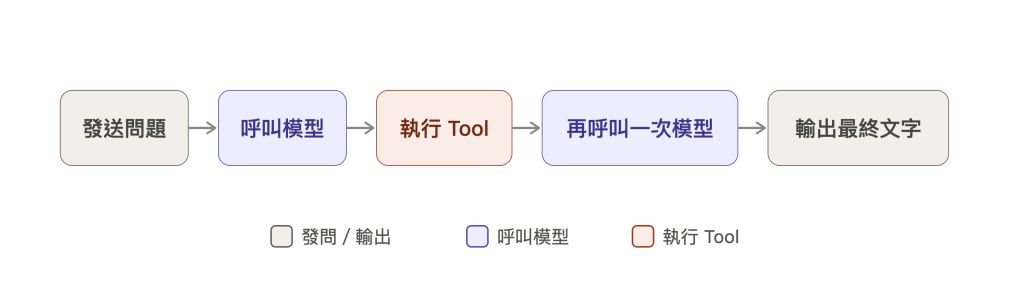

在上一篇中，我們用 Anthropic 官方 SDK 接上了天氣查詢 Tool。那時候我們寫的是一段很單純的線性流程：

這段程式從頭到尾跑一次就結束了。這種寫法適合單次、固定的工具查詢，但當任務變得更複雜時，線性的程式架構就會遇到瓶頸。

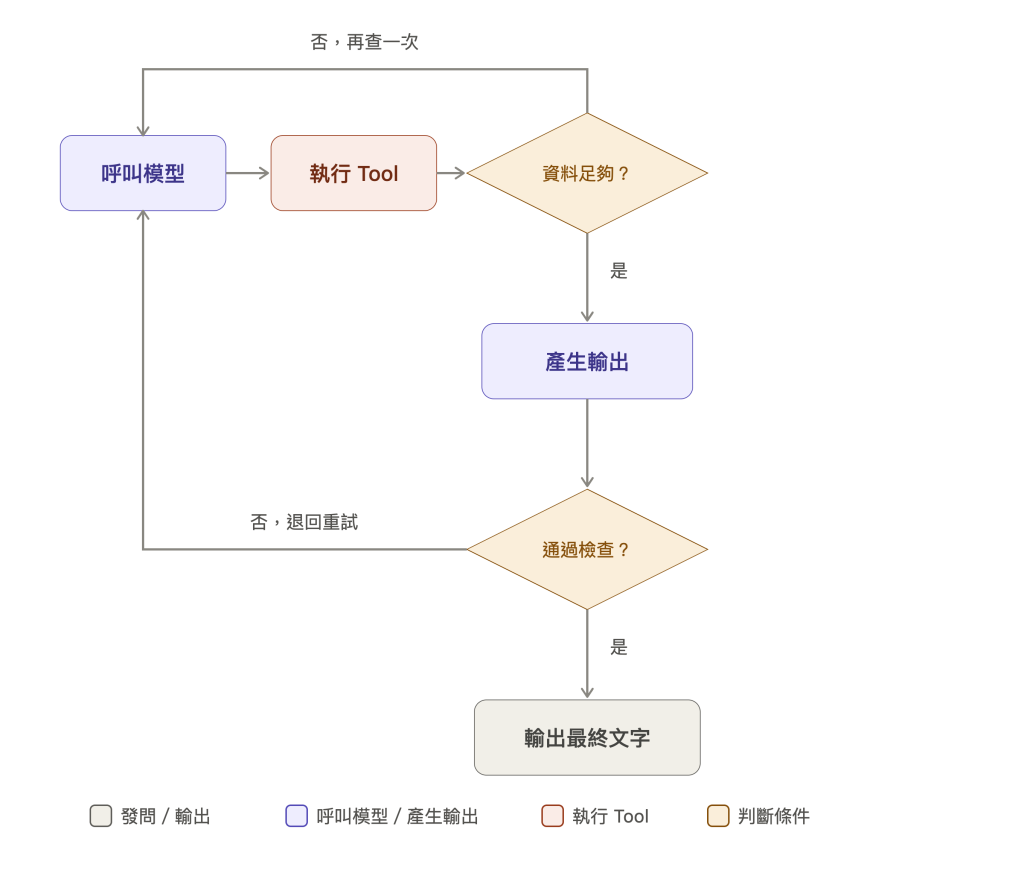

例如下圖展示的流程，任務需要多輪循環與回退：模型查了一次資料發現不足，可能需要再查第二次；或者產生的輸出沒通過規則檢查，需要退回上一步重試。

如果繼續用原生的 Python 腳本硬寫，我們就必須引入 while 迴圈，並在裡面手動維護大量狀態Flag（如 current_step、retry_count）與巢狀 if-elif-else。這會讓跳轉邏輯散落在程式碼各處，既看不清整體的執行路徑，每個步驟也因為互相依賴而難以單獨測試。

用狀態圖重構多步驟流程

這正是我們引入 LangGraph 的原因。LangGraph 讓我們不再用混亂的條件跳轉來硬湊流程，而是把多步驟的執行邏輯拆解成一張標準的「狀態圖（State Graph）」。

整個系統只由三個核心元素組成：

Node（節點）：負責具體運算的工作函式。
Edge（邊）：連接節點的路線與條件路由。
State（狀態）：跨節點傳遞與累積的共用資料。

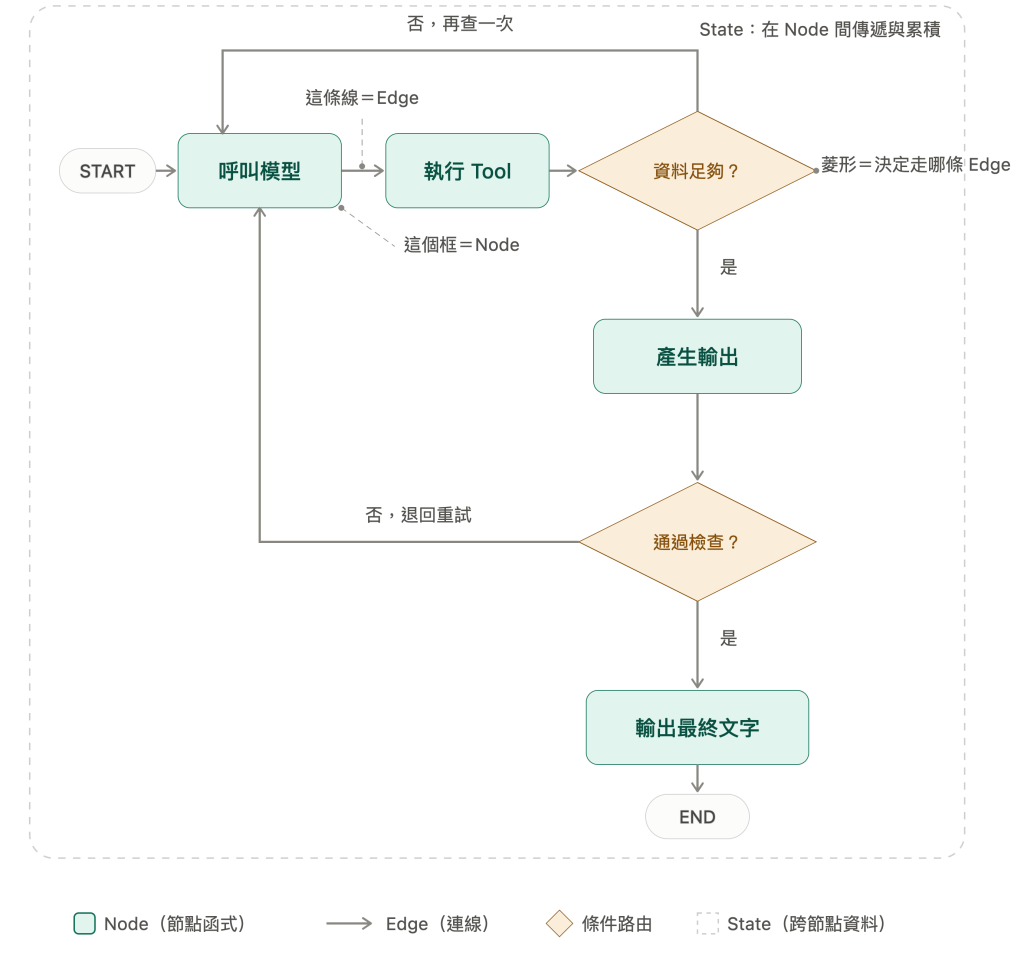

上面的流程，改成用 LangGraph 來表示，就會是像這樣：

1. Node（節點）

在 LangGraph 中，Node 是圖上的運算單元。它在程式碼中對應一個 Python 函式，專注完成一個步驟（如呼叫模型、調用 API 或檢查規則），並回傳該步驟產生的資料。

每個 Node 執行時都遵守三個步驟：

看狀態：接收當前的 state，取出自己需要的欄位。
做一件事：呼叫模型、打 API 或處理邏輯。
填回結果：回傳資料，告訴系統要更新 State 裡的哪些欄位。

def call_model_node(state: AgentState):
    # 1. 從 state 拿出需要的資料
    user_msg = state["messages"][-1]

    # 2. 專心做這個節點該做的事
    ai_response = call_model(user_msg)

    # 3. 回傳要寫回 state 的新資料
    return {"messages": [ai_response]}

一個典型的 Agent 流程，有幾種常見的節點：

模型節點：讀取對話，讓模型產生回覆或發起 Tool 呼叫。
工具節點：解析模型給出的參數，呼叫外部 API 或查詢資料庫。
程式節點：執行確定性的業務邏輯，例如字串驗證、格式轉換或權限檢查。

每個 Node 都有清楚的職責邊界，節點之間不互相呼叫，也不直接傳遞參數。

2. Edge 與路由（邊）

有了獨立的節點後，我們需要用 Edge（連線 / 箭頭）把它們串成可執行的流程：

普通 Edge：固定前往下一個節點（例如從 START 進入 call_model，或從 call_model 連至 execute_tool）。
條件邊（Conditional Edge / 路由器）：根據當前產出的結果動態決定分流。例如：若查詢到的資料足夠就導向 generate_output，若不足則連回 call_model 再查一次。

3. State（狀態）

節點之間互不認識、Edge 又只負責決定路線，那麼節點 A 算出來的資料，節點 B 要怎麼拿到？

這就是 State（狀態） 的角色。State 是在整張圖中傳遞與累積的共用資料。前一個節點回傳的更新會寫入 State，下一個節點執行時，就能直接從 State 拿到最新更新後的資料。

將對話記錄與業務事實分開

在定義 State 時，將「對話記錄（messages）」與「業務事實（自訂欄位）」分開存放是一個重要原則：

對話記錄（messages）：供模型閱讀的非結構化文字歷史（例如：「我想退貨」、「訂單編號是 ORD-8821」）。
業務事實（自訂欄位）：供程式碼與外部 API 直接讀取、運算的結構化數據。例如：
- order_id: str（提取並驗證過的訂單編號）
- refund_amount: int（後端查出的具體金額）

class AgentState(TypedDict):
    # 1. 對話記錄：供模型理解人機溝通語境
    messages: list[AnyMessage]

    # 2. 業務事實：供程式碼與 API 直接精準操作
    order_id: str
    refund_amount: int

為什麼不把所有資料都塞進對話文字（messages）就好？
- 程式碼難以精準提取：當後續節點要執行退款時，程式碼可以直接用 state["order_id"] 與 state["refund_amount"] 發送請求。如果全混在文字中，每次都得重新依賴模型從落落長的文字中抽取，既不可靠又容易出錯。
- 避免 Context 膨脹與 Token 浪費：任務過程中的中間資料（如查詢訂單回傳的完整結果），存放在業務欄位中供程式取用即可，不需要全部轉成字串塞進模型對話，大幅節省 Token 費用。

用狀態圖控制流程帶來的好處

把流程拆解成 Node、Edge 與 State 後，為 Agent 程式帶來了三個好處：

1. 執行路徑與條件分支集中宣告

LangGraph 把執行拓撲完全抽離：各節點函式只負責具體運算，起點、連線與條件路由則直接透過圖結構集中宣告：

# 宣告狀態圖並註冊節點與連線
builder = StateGraph(AgentState)

# 1. 定義 4 個節點（Node）：對應圖中的運算單元
builder.add_node("call_model", call_model_node)
builder.add_node("execute_tool", execute_tool_node)
builder.add_node("generate_output", generate_output_node)
builder.add_node("output_final_text", output_final_text_node)

# 2. 定義固定連線（Edge）：對應單向順序執行
builder.add_edge(START, "call_model")
builder.add_edge("call_model", "execute_tool")
builder.add_edge("output_final_text", END)

# 3. 定義條件路由（Conditional Edge）：對應依 State 決定的分支與回退
builder.add_conditional_edges(
    "execute_tool",
    check_data_sufficient,                     # 判斷資料是否足夠
    {
        "retry": "call_model",                 # 資料不足，連回模型重新查詢
        "continue": "generate_output",         # 資料足夠，進入下一步
    },
)

builder.add_conditional_edges(
    "generate_output",
    check_output_valid,                        # 判斷是否通過規則檢查
    {
        "retry": "call_model",                 # 未通過檢查，退回模型重試
        "pass": "output_final_text",           # 通過檢查，輸出最終結果
    },
)

所有起點、終點、循環路徑與分支條件都直接呈現在圖的結構宣告中。閱讀或修改程式碼時，只要看圖的組裝區塊，就能掌握整體的執行流程，不必在各個節點內部追蹤跳轉旗標。

2. 節點完全獨立，便於單元測試與置換

節點只專注完成自己的運算，不包含任何流程跳轉程式碼，節點之間也不互相呼叫，只透過 State 交換資料。

這讓每個步驟都能單獨進行單元測試：

測試 execute_tool 節點時，直接傳入測試用的 State，驗證回傳的查詢資料是否正確。
測試 call_model 節點時，可以注入 Mock 模型，驗證輸出的 Message 格式。
更換模型版本或修改特定 API 實作時，其他節點完全不需要跟著更動。

3. 狀態持久化與中斷恢復

因為任務的所有事實都完整保存在 State 裡，LangGraph 可以在每個節點執行完畢時，自動將 State 快照存入資料庫（例如 SQLite 或 PostgreSQL）。

這帶來兩個關鍵能力：

隨時暫停與等待（Human-in-the-Loop）：遇到需要人工確認的節點時，流程可以直接停下並釋放伺服器資源。等到數小時後審核通過，只要提供對話 ID（thread_id），系統就能從中斷點精確載入狀態並繼續執行，不需要重跑前面的前置步驟。
錯誤重試與除錯：如果某個步驟的外部 API 逾時失敗，系統不必從頭重跑第一步，而是能直接從上一步存下來的 State 快照重新嘗試。

理解了「以 State 為中心的流程設計」後，接下來的幾篇，我們將會按步驟繼續介紹LangGraph的這些概念：
