一、前言

昨天我們已經確立了健口動一動 App 功能的開發清單與實作方向。

其中，
健口操的嘴型動作是否正確，會由 MediaPipe Face Landmarker 提供臉部關鍵點與表情特徵，再由 App 根據嘴巴開合比例、寬度及動作規則進行判斷。

臉部網格偵測究竟是什麼？ 是偵測人臉在哪裡嗎？

讓我們往下看吧！

二、臉部偵測和臉部網格偵測不同嗎？

從健口動一動App的開發來看，臉部偵測（Face Detection）確認長輩有沒有對準鏡頭、臉部網格偵測（Face Mesh Detection）確認嘴部、臉部的動作。另外，兩者都不會進行身分識別：它們只判斷「有沒有臉」與「臉怎麼動」，不會辨認「這是誰」。

三、Face Landmarker 偵測流程

剛剛介紹的臉部偵測和臉部網格偵測，其實是上下游的關係。

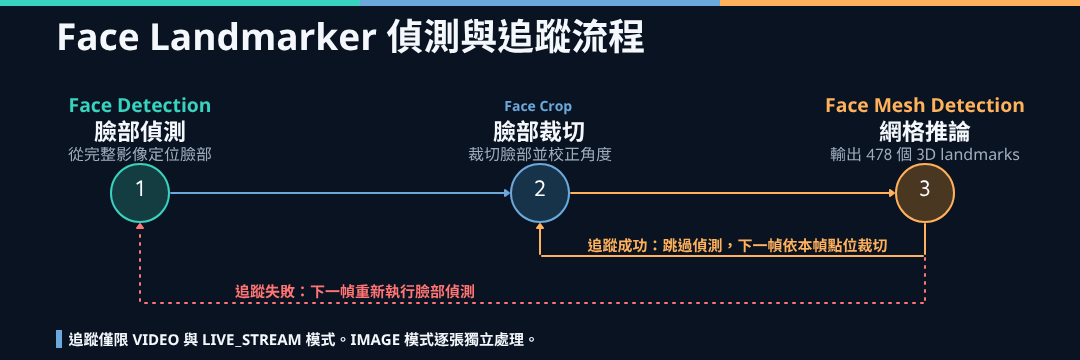

以 MediaPipe Face Landmarker 為例，實際流程是：

實務上，有一點發現：
健口動一動的專案裡只有建立一個 FaceLandmarker，沒有另外呼叫 FaceDetector
但圖中的階段 1 確實存在，只是被完整封裝在 Face Landmarker Task 內部，並在需要定位或重新定位人臉時執行。

四、實作：繪製臉部關鍵點

1. 原生 iOS 挑出臉部關鍵點(模型吐478個，只取健口操需要的)

static var contourIndices: [Int] {
        outerLip + innerLip + faceEdges + upperCheekA + upperCheekB + lowerCheekA + lowerCheekB + anchors + ovalA + ovalB
}

2. 轉浮點數

var contour = [Float]()
contour.reserveCapacity(Self.contourIndices.count * 2)

for index in Self.contourIndices {
    contour.append(Float(landmarks[index].x))
    contour.append(Float(landmarks[index].y))
}

3. 橋接


extension FaceMeshPlugin: FaceLandmarkerServiceDelegate {

    func faceLandmarkerService(_ service: FaceLandmarkerService, didProduce frame: FaceFrame?) {
        DispatchQueue.main.async {
            guard let sink = self.eventSink else { return }

            guard let frame = frame else {
                sink(["hasFace": false])
                return
            }

            // 走 Float32List 而不是 List<Double>。
            // 84 個浮點數如果包成 Dart List,每秒 30 次要配置 84 個 NSNumber;
            // typed data 是整塊記憶體直接過去,差距在持續串流下很明顯。
            let contourData = frame.contour.withUnsafeBufferPointer { Data(buffer: $0) }

            sink([
                "hasFace": true,
                "blendshapes": frame.blendshapes,
                "yaw": frame.yaw,
                "rollDegrees": frame.rollDegrees,
                "mouthOpenRatio": frame.mouthOpenRatio,
                "mouthWidthRatio": frame.mouthWidthRatio,
                "contour": FlutterStandardTypedData(float32: contourData),
                "imageWidth": frame.imageWidth,
                "imageHeight": frame.imageHeight
            ])
        }
    }
}



4.Dart 接住

factory FaceFrame.fromMap(Map<Object?, Object?> map) {
    if (map['hasFace'] != true) return const FaceFrame(hasFace: false);

    final raw = (map['blendshapes'] as Map?) ?? const {};
    return FaceFrame(
      hasFace: true,
      blendshapes: {
        for (final entry in raw.entries)
          entry.key as String: (entry.value as num).toDouble(),
      },
      yaw: (map['yaw'] as num?)?.toDouble() ?? 0,
      rollDegrees: (map['rollDegrees'] as num?)?.toDouble() ?? 0,
      mouthOpenRatio: (map['mouthOpenRatio'] as num?)?.toDouble() ?? 0,
      mouthWidthRatio: (map['mouthWidthRatio'] as num?)?.toDouble() ?? 0,
      contour: map['contour'] as Float32List?,
      imageSize: Size(
        ((map['imageWidth'] as num?) ?? 480).toDouble(),
        ((map['imageHeight'] as num?) ?? 640).toDouble(),
      ),
    );
  }

5.繪製

void _paintPoints(Canvas canvas, FaceMeshProjection projection) {

    final halo = Paint()..color = Colors.black.withValues(alpha: 0.45);

    for (final group in kLandmarkGroups) {
      final dot = Paint()..color = group.color;
      for (final point in group.pointsOf(frame)) {
        final at = projection.project(point);
        canvas.drawCircle(at, 4.0, halo);
        canvas.drawCircle(at, 2.4, dot);
      }
    }
  }

怎麼知道要畫在哪？
靠三個數字：影格的真實像素（原生端給）、painter 在螢幕上的大小（Flutter 給）、點的 0~1 相對位置（MediaPipe 給）。MediaPipe 不知道使用者螢幕多大，只能給相對位置，所以這段換算得自己補——三個數字到齊就算得出來。

五、小結

今天我們一起認識了「Face Detection vs. Face Mesh Detection」
知道臉部偵測和臉部網格偵測的差異及上下游關係，
實作繪製臉部關鍵點，看了從原生iOS橋接到Flutter的概略流程。

六、預告

明天就讓我們進一步認識 Google MediaPipe Face Landmarker !
