【Day 10】SVG 實作：路線圖（上）在 path 上找一個家

2026 iThome 鐵人賽

DAY 10

Modern Web

從實務需求出發：前端視覺與 UI 互動開發實踐系列第 10 篇

18th鐵人賽

tanuki_chiu

2026-09-24 23:58:37

45 瀏覽

分享至

之前接到製作進度地圖的任務，地圖上有個不規則的曲線，以及代表步驟的數個點。我不疑有他，匯出一張帶有曲線的圖片當底圖，再直白地用 position、top 與 left 把一個個地點定位好。做完了！讚！

正當我帶著保溫杯，出了辦公室，喝著咖啡還唱著歌，突然就被麻匪劫了！

越想越不對勁，這個地圖是動態的。在設計稿的其他頁面中有 UI 能增減步驟數量，而這邊的設計稿畫的是最多地點時的狀況。然後還有一條會沿著路徑，畫到完成步驟的虛線。這下好了，步驟定位還可以靠 CSS 硬幹，但是動態增減的路徑，還真的要靠操作 SVG 來解決。

製作路線圖會用到「SVG 座標」與「SVG DOM API」兩個知識點，寫起來有點多。今天先了解什麼是 SVG 的座標吧！

知識點介紹

`<path>` 中的 `d` 是什麼？

d 是用來定義這個路徑要怎麼畫，前幾天作為範例的星星中，就能看到　 d 是一長串的英文與數字，這些其實就是一個個的繪圖指令與座標。常見的繪圖指令有：

M：Move to，移動到指定座標，提筆不畫線。
L：Line to，畫直線到指定座標。
H：Horizontal Line to，畫水平直線到指定的 x 座標。
V：Vertical Line to，畫垂直直線到指定的 y 座標。
C / S：Cubic Bézier Curve / Smooth Cubic Bézier Curve，畫三次貝茲曲線。
Q / T：Quadratic Bézier Curve / Smooth Quadratic Bézier Curve，畫二次貝茲曲線。
A：Arc，畫橢圓弧。
Z：Close Path，封閉路徑，將終點與起點連起來。

由此可知，path 是由一連串的筆畫組成。所以反過來想，我們也能一段段地把它拆解獨立出來。

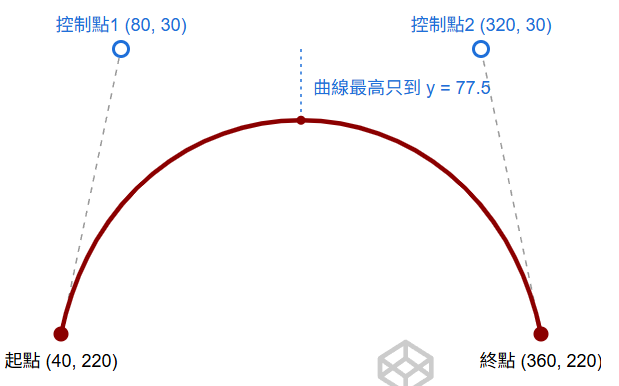

補充 - 貝茲曲線

以 C 為例，類似使用設計軟體畫曲線的操作，決定起點與終點，再拉控制點調整曲線弧度。
<path d="M40 220 C80 30 320 30 360 220" ... />
         └─起點─┘ └控制1┘└控制2┘└─終點─┘

viewBox 與座標

d 裡的座標並不是 px，而是 SVG 自己的座標系。以 <svg viewBox="0 0 900 600"> 為例，viewBox 的
四個值分別是 min-x min-y width height，意思是「這張畫布的座標，從 (0, 0) 到 (900, 600)」。
無論寬高如何變化，SVG 內部的圖形都是參考畫布設定，等比例縮放。也就是說我們可以取 <path> 的繪圖座標，推算步驟圓點的定位。

與容器切齊，避免 preserveAspectRatio

上面的公式有個前提：<svg> 元素的長寬比，要和 viewBox 一樣。如果不一樣，例如把 900 × 600 的 viewBox 塞進一個正方形，SVG 預設（preserveAspectRatio="xMidYMid meet"）會像 object-fit: contain 一樣，等比縮放並置中，上下多出留白。這時用百分比算出來的位置就會偏掉。

最簡單的解法，是讓容器比例和 viewBox 一致：在 CSS 下aspect-ratio: 900 / 600 指定長寬比，這樣就沒有留白。

動手做

步驟 1：取得路線 SVG

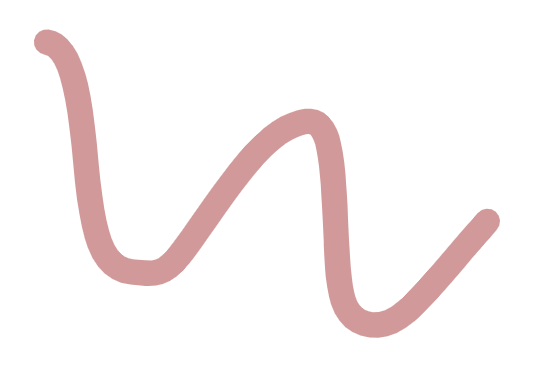

先從設計稿匯出 SVG。下面這個範例是一條的半透明路線。把路徑 d 與 viewBox 設定成變數，方便等等使用。

<script setup>
	const ROADMAP_PATH_D = 'M109.5 78.7C147.1 84.3 161.5 156.3 171.1 268.3C180.7 380.3 195.1 434.7 243.1 439.5C275.1 442.7 291.1 448.3 319.1 412.3C363.1 356.3 427.1 244.3 486.3 213.9C515.1 199.5 535.1 196.3 547.1 224.3C559.1 252.3 561.5 324.3 564.7 396.3C567.9 468.3 571.1 516.3 619.1 522.7C667.1 529.1 699.1 476.3 801.5 360.3';

    const VIEWBOX = { width: 900, height: 600 };
</script>

<template>
    <svg viewBox="0 0 900 600">
        <path
            :d="ROADMAP_PATH_D"
            fill="none"
            stroke="#8b0000"
            stroke-width="40"
            stroke-linecap="round"
            opacity="0.4"
        />
    </svg>
</template>

步驟 2：建立定位容器

關卡節點是 HTML 元素，要疊在 SVG 上面，所以需要一個容器當定位基準。

<template>
    <div class="roadmap">
        <svg viewBox="0 0 900 600">
            <path ... />
        </svg>
    </div>
</template>

<style scoped>
.roadmap {
    position: relative;        /* 讓子元素以它為定位基準 */
    width: 100%;
    max-width: 900px;
    aspect-ratio: 900 / 600;   /* 與 viewBox 同比例 */
}

</style>

利用 aspect-ratio: 900 / 600 讓容器、SVG、viewBox 三者比例一致，這樣 SVG 裡就不會出現 preserveAspectRatio 造成的留白。

步驟 3：找出關卡座標

從 d 裡挑出每段曲線的終點。我們先用 <circle> 在 SVG 裡畫出來，確認座標真的落在路線上。

<script setup>
// 從 d 裡挑出的曲線段終點，當作關卡座標（viewBox 座標）

const LEVEL_POINTS = [
    { x: 109.5, y: 78.7 },
    { x: 243.1, y: 439.5 },
    { x: 486.3, y: 213.9 },
    { x: 564.7, y: 396.3 },
    { x: 619.1, y: 522.7 },
    { x: 801.5, y: 360.3 },
]
</script>

<template>
    <div class="roadmap">
        <svg class="roadmap__svg" viewBox="0 0 900 600">
            <path ... />
            <!-- 驗證用，確認後刪除 -->
            <circle
                v-for="(point, index) in LEVEL_POINTS"
                :key="index"
                :cx="point.x"
                :cy="point.y"
                r="10"
                fill="blue"
            />
        </svg>
    </div>
</template>

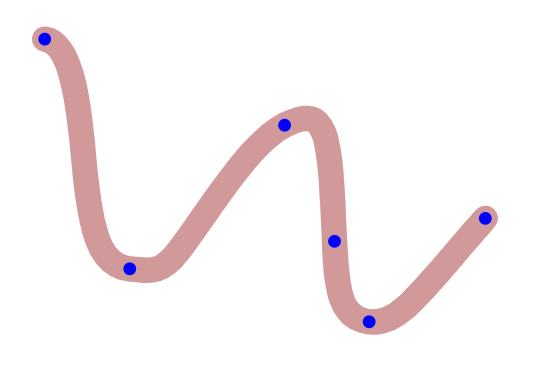

就能看到 6 個藍點，全都落在路線上。

在 SVG 內部，直接用 viewBox 座標就能定位，完全不用換算。
問題是 <circle> 能做的樣式有限。如果節點要放文字、圖片、hover 效果，用 HTML 會方便得多，所以接下來要把座標換算給 HTML 用。

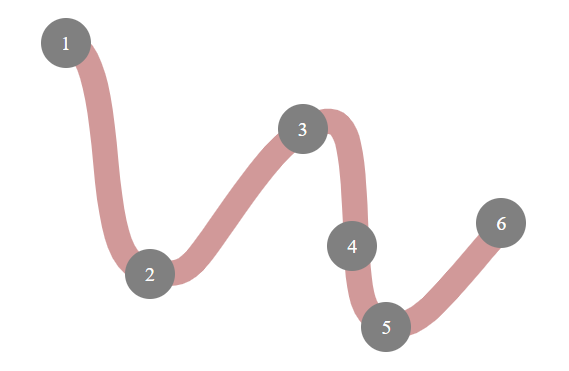

步驟 4：換算成百分比，放上 HTML 節點

先刪掉驗證用的 <circle>，改用 HTML 的 <div>：

<script setup>
import { computed } from 'vue'
// ...

const nodes = computed(() =>
    LEVEL_POINTS.map(({ x, y }) => ({
        style: {
            left: `${(x / VIEWBOX.width) * 100}%`,
            top: `${(y / VIEWBOX.height) * 100}%`,
        },
    }))
)
</script>

<template>
    <div class="roadmap">
        <svg ...>...</svg>

        <div
            v-for="(node, index) in nodes"
            :key="index"
            class="roadmap__node"
            :style="node.style"
        >
            {{ index + 1 }}
        </div>
    </div>
</template>

<style scoped>
/* ... */
.roadmap__node {
    position: absolute;
    width: 40px;
    line-height: 40px;
    text-align: center;
    border-radius: 50%;
    color: #fff;
    background: #bbb;
    transform: translate(-50%, -50%); /* 讓節點中心對齊座標點 */
}
</style>

node 定位計算方式：
