1. 這個節點做什麼

分支（Branch）是流程裡負責「路由」的節點：它讀取目前的表單欄位或流程變數，依你設定的一組規則逐條比對， 命中某條規則就把流程往那條規則指定的出線推進。它本身不呼叫任何外部服務、不寫回表單、也不會停下來等任何人， 純粹是「看一眼目前的值、決定往哪走」的判斷點。

適合用在：依金額分段走不同的簽核路徑、依事件嚴重度決定要不要交給人處理、檢查某個流程變數是否已經被填過（例如 是否已經有人簽核、是否已經有處置結果）。不適合用在：需要等待某個條件「之後才成立」的情境——分支只評估「當下」的值， 不會反覆檢查，要做這種等待要靠暫停（Delay）配合分支輪流檢查；也不適合直接拿來做需要 人判斷的決策，那是簽核（FormAdapter）的工作，分支通常接在簽核之後，依簽核結果 再往下分流。

2. 設定欄位

設計器面板把設定分成兩個區塊：「分支規則」與「無匹配時（Fallback）」。

2.1 分支規則

handler 的驗證邏輯同時接受 rules[].target_nodes（陣列，直接指定目標節點 ID 而非出線 ID）作為 target_edges 的替代寫法，但設計器面板完全沒有提供設定它的介面。不建議使用 target_nodes——原因見下方「6. 注意事項」，它並不會如字面意思限定路徑。

運算符一覽

|>|數值大於|是
=|>=|數值大於等於|是
<|<|數值小於|是
<=|<=|數值小於等於|是
contains|包含|變數值是否包含指定子字串|是
not_contains|不含|變數值是否不包含指定子字串|是
startswith|開頭|變數值是否以指定字串開頭|是
endswith|結尾|變數值是否以指定字串結尾|是
in|在|變數值是否等於清單中的某一項|是
not_in|不在|變數值是否不等於清單中任何一項|是
empty|空|變數值是否為空|否
not_empty|非空|變數值是否非空|否
matches|正則|變數值是否符合正則表達式（「值」欄位放正則本身）|是

in／not_in 的「值」欄位如果不是陣列（面板輸入的一定是文字），會以逗號切開、 去除頭尾空白後再逐一比對——例如填 approved, confirmed 等同 ['approved','confirmed']。

規則內條件怎麼組合

logic 不是「這個條件是 AND 還是 OR」，而是「這個條件與下一個條件之間」的分組切分符： 依序掃描條件，遇到標 OR 的條件、或掃到最後一個條件時，就把目前累積的條件收成一組；組內全部 成立（AND）才算這組成立，只要有任一組成立，整條規則就成立（組間是 OR）。例如三個條件依序標 AND、OR、AND，會被拆成「條件1 且 條件2」與「條件3」兩組，整條規則 等於「（條件1 且 條件2）或 條件3」。

2.2 無匹配時（Fallback）

3. 可用的變數與輸出

「變數」與「值」兩個欄位都吃同一套解析規則，支援的前綴：

不加 ${}、只寫裸名稱（例如直接填 status）會被當成流程變數名稱查詢（等同 ${v.status}），但這是過渡期相容寫法，一律用完整的 ${...} 前綴寫法比較不會混淆。

分支本身不會寫出任何流程變數，也不會動表單資料——它純粹決定出線。如果想留下「這次走了 哪一段」的紀錄，慣例是在每條出線後面各接一個設定變數（OpSet）節點，寫入一個 記錄用的流程變數。

4. 出線行為

執行順序：

1. 依陣列順序逐條評估 rules，每一條都會評估，不是比對到第一條命中的規則就停止。
2. 命中（即整條規則依「規則內條件怎麼組合」判定為真）的規則會被收進「命中清單」。
3. 如果命中清單不是空的：把所有命中規則的 target_edges 取聯集（去重），逐條推進——也就是說， 只要有一條規則命中，就會沿著那條規則勾選的出線往下建立節點；如果同時有多條規則命中，它們的出線會 全部一起被推進，等同並行分支。
4. 如果命中清單是空的：走 fallback。action=route 且確實填了目標時，只推進那一條指定的出線； 其餘情況（action=log，或 action=route 卻沒有選目標）一律不推進任何出線， 這個分支到此安靜結束——不算錯誤，流程實例不會因此卡住或失敗，只是這條路徑沒有後續。

單一條件的比較如果因為缺值或型別不符而拋出例外（例如用數值運算符比較一個非數字字串），該條件視為不成立， 只記一條警告日誌，不會讓整個節點失敗。

分支本身是同步節點，不會進入等待狀態；它產生的下游節點（例如各出線接的簽核、暫停）才各自可能等待。

5. 常見設計方式

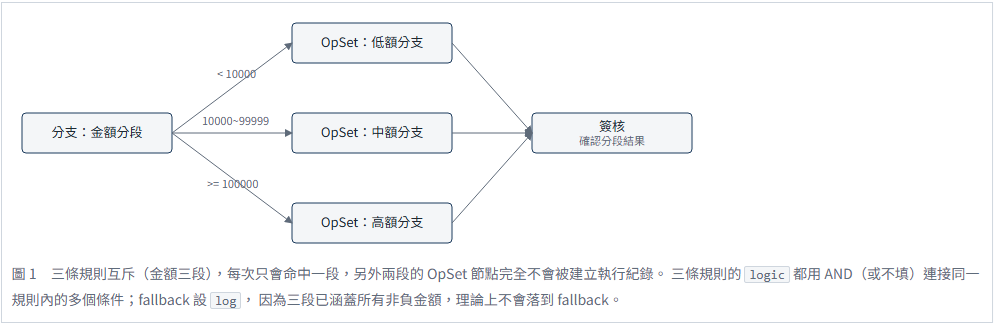

5.1 互斥條件：金額分段

最常見、也是設計時該優先追求的用法：把規則設計成彼此互斥的區間，讓每次評估只會有一條規則命中， 流程只走一條路徑。

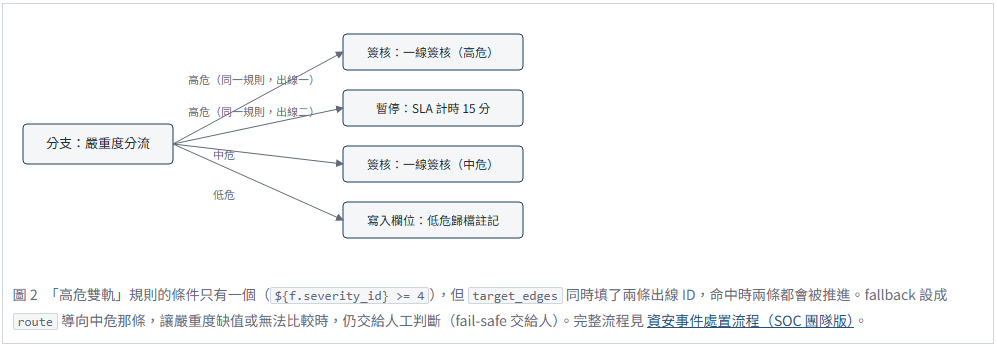

5.2 一條規則勾兩條出線：並行雙軌（取自 SOC 團隊版）

一條規則的 target_edges 不是只能填一個。資安事件處置流程（SOC 團隊版）的「嚴重度分流」用 這個特性讓高危事件同時走兩條路：一條交給值班人員簽核，另一條純粹計時，用來在遲遲沒人處理時自動催辦—— 計時分支只負責提醒，不會代替人做出封鎖或放行的決定。

5.3 fallback 的兩種寫法

下面兩段 config 效果不同，容易搞混：

// 寫法 A：真的有指定路由目標
"fallback": {
  "action": "route",
  "target_edge": "edge-med",
  "log_message": "嚴重度缺值，走中危標準簽核"
}
// 效果：無匹配時只推進 edge-med 這一條出線

// 寫法 B：選了「路由至節點」但沒有選目標（面板下拉維持空白）
"fallback": {
  "action": "route"
}
// 效果：等同 action=log——不推進任何出線，分支安靜結束
// 因為 handler 只有在 target_edge 或 target_node 真的有值時才會路由，
// 否則會落到與 action=log 完全相同的「不推進任何出線」處理路徑

6. 注意事項

規則條件重疊，案件會同時走多條路
症狀：設計時以為每次只會命中一條規則，結果同一批案件裡，落在某個金額或某個值域的案件，兩條規則 下游的節點都真的被執行了（例如兩個 OpSet 都各自寫入了自己的流程變數）。
原因：分支對「同時命中多條 規則」的處理方式是全部展開、取聯集推進，不是先到先贏，也不會因為某條規則已命中就跳過其餘規則不評估。 兩條規則的判斷區間只要有重疊（例如一條是「>=50000」、另一條是「<=200000」），中間的區間就會同時 命中兩條。
正確做法：設計規則時明確畫出彼此互斥的邊界（例如用 < 而非 <= 錯開兩段的分界），或者本來就是要並行（像圖 2 的高危雙軌），那就不是問題，但要在規則 名稱與節點描述裡寫清楚這是刻意設計。

用 target_nodes 指定目標，不會真的限定路徑
症狀：直接編輯流程 graph（例如用腳本產生流程），用 rules[].target_nodes 取代 target_edges 指定某條規則命中後要去的節點，結果命中時流程不是只往那個節點走， 而是把這個分支節點所有的出線全部一起推進了。
原因：handler 確實會把 target_nodes 的內容整理進執行結果的 data.selected_nodes，但實際負責推進流程的 程式只讀取 data.selected_edges（陣列）或 data.selected_edge（單一字串），完全不會 讀 selected_nodes。當一條規則只填了 target_nodes、沒有填 target_edges 時，selected_edges 會是空陣列，於是被判定成「沒有指定出線」， 依通用規則退回「取所有出邊」——不會有任何錯誤或警告訊息。
正確做法：一律使用 target_edges（也就是面板上「目標路徑」的核取方塊），不要使用 target_nodes；設計器面板本身也沒有提供設定 target_nodes 的介面，只有直接編輯 流程 graph 才會踩到這個坑。

fallback 選了「路由至節點」卻忘了選目標
症狀：面板上把 fallback 動作切成「路由至節點」，但下拉選單裡沒有選任何出線就直接按套用並發行， 結果無匹配時的行為跟原本「不走任何出線」一模一樣。
原因：只有在確實選了目標出線、 fallback.target_edge 真的有值時，才會產生路由效果；action 設成 route 但目標是空的， 會落到與 action=log 完全相同的處理路徑。
正確做法：選了「路由至節點」之後，務必確認下拉 選單裡已經選到一條出線；這個節點至少要先拉出你想要的那條出線，下拉選單才選得到。

AND／OR 分組容易拆錯
症狀：同一條規則裡有兩個條件，本來想表達「兩個都要成立」，結果只要其中一個條件成立，規則就命中了。
原因：logic 是「這個條件跟下一個條件之間」的分組切分符，不是「這個條件本身」的性質。 只要中間有任何一個條件被誤標成 OR，就會被拆成兩個獨立的群組（組間是 OR 關係）。
正確做法：要表達「全部條件都要成立」，每個條件（除了最後一個）都要標 AND（或留預設值）； 只有真正想要「任一群組成立即可」時才用 OR 斷開分組。

== 是字串比較，empty 把數字 0 也當成空
==／!= 一律把兩邊轉成字串再比較，所以字串 "100" 與 "100.0" 不相等；金額類比較建議一律用 >／>=／<／ <= 等數值運算符。另外，empty 運算子的判定是 Python 的真假值判定，數字 0、空字串、未設定的變數（預設回傳空字串）都會被視為「空」——如果拿它去判斷一個合法值可能是 0 的欄位（例如某個計數），要注意 0 會被誤判成空。

比較失敗一律視為不成立，不會報錯
缺值、型別不符（例如拿一個文字字串做數值比較）都會讓該條件判定為不成立，只記一條警告到節點日誌， 不會讓節點失敗、也不會中斷流程。這個特性可以刻意拿來當安全閥（缺資料時自動落到 fallback），但也代表 「變數欄位打錯字」這種設定錯誤不會有任何提示——案件會一路落到 fallback，畫面上看不出原因，要靠節點日誌 才查得到。

7. 在 node展覽館 實際操作

node展覽館裡有兩支分支的示範流程，都在同一個批次（B2）：

• NT-05 Branch 示範（互斥條件）：對應圖 1。填不同金額（例如 5000／50000／500000）各送一次單， 查流程變數應該只看到對應那一段的 bracket_result，另外兩段的 OpSet 節點完全不會有執行紀錄。
• NT-05 Branch 示範（多條命中會全部展開）：兩條規則刻意重疊（金額>=50000 與金額<=200000）。送 amount=100000（同時滿足兩條）後，應該同時看到兩個流程變數 path_a_triggered 與 path_b_triggered 都是 true，證明兩條路徑都真的 執行了；此範圍外只會命中一條，完全不在任一規則範圍內則走 fallback（route 到第三條路徑，避免 流程卡住）。

在平台安裝目錄下執行（需要系統管理權限）：

venv/bin/python scripts/seed_node_showcase.py --apply --only B2

寫入後到表單中心（例如 http://192.168.0.112:8000/beakplatform/forms/center）的「填寫表單」 分類「node展覽館」下找到對應表單送出；兩個示範表單送出後都會產生一張待簽核任務（示範用設計成發起人自己簽核）， 簽核完流程才會走到結束。

8. 相關節點

• 簽核（FormAdapter）：分支常常接在簽核之後，依簽核的決策結果再分流； 也常常在分支之前用來判斷要不要交給人簽核。
• 設定變數（OpSet）：分支本身不寫任何變數，通常在每條出線後面各接一個 OpSet，把「走了哪一段」記下來；沒有出線的 OpSet 也是讓某條分支安靜結束的標準做法。
• 暫停（Delay）：分支只看「當下」的值，要做「等一段時間後再檢查」的 SLA 邏輯，要靠暫停配合分支輪流檢查（見圖 2 對應的 SOC 團隊版流程）。
• 緊急廣播（AlertBroadcast）：分支判定出「需要提醒」的路徑時， 常見的下一步就是發一則緊急廣播。
