Day 18 已經知道，CAN 常位於攻擊路徑的車內階段。

攻擊者通常要先從診斷接口、外接設備或對外連線元件取得初始能力，再跨越 Gateway 或直接接觸目標 CAN 區段。

假設現在有一個未受信任的節點，已經能在同一段 CAN Bus 上傳送 Frame。

它不必先取得某顆 ECU 的網路地址，因為基礎 CAN Frame 根本沒有獨立的來源地址欄位。
只要送出接收端正在使用的 Identifier、正確長度與可被應用程式接受的 Data，另一顆 ECU 就可能把它當成同一類訊息處理：

合法 ECU
  → 發布「車門已上鎖」

未受信任節點
  → 使用相同 Identifier 發布「車門未上鎖」

接收 ECU
  → 看見兩筆格式正確的 Frame
  → 若沒有額外來源、新鮮度與合理性檢查
  → 可能採用後來收到的狀態

這就是今天要分析的 CAN Injection（CAN 訊息注入）。

我們會先把 Injection、Spoofing 與 Replay 分清楚，再回到 Day 07 建立的 vcan0／ICSim 環境，找出一筆模擬車況訊息，送入一筆單次測試 Frame，最後比較注入前後的儀表狀態與 candump 紀錄。

今天的學習目標

讀完這篇文章，你應該能夠：

1. 解釋 CAN Injection 與 Message Spoofing 的關係
2. 說明 Identifier、CRC、ACK 與 Acceptance Filter 為什麼不能證明發送者身分
3. 列出 CAN Injection 成立前需要確認的攻擊條件
4. 分析合法 ECU 與注入節點使用相同 Identifier 時可能發生的結果
5. 在 vcan0／ICSim 中辨識一筆車況訊息並完成單次注入
6. 用 candump 紀錄、注入前後畫面與防護假設留下實驗證據
7. 比較 Gateway、訊息驗證、合理性檢查與 IDS 的防護角色

CAN Injection 到底是什麼？

本文所說的 CAN Injection，是一個具有傳送能力的節點，主動把自己建立的 CAN Frame 送進目標網路區段。

它可能使用：

• 原本沒有出現過的 Identifier 與 Data
• 合法系統已使用的 Identifier，但放入不同 Data
• 符合正常長度與週期外觀的訊息
• 格式正確，但語意與目前車況不一致的訊息

所以 Injection 描述的是把 Frame 送進 Bus 的動作。

如果注入節點刻意使用原本屬於另一項功能或另一個 ECU 的訊息外觀，讓接收端誤認資料來源或語意，便同時形成 **Message Spoofing（訊息偽冒）**情境。

兩個詞可以出現在同一條路徑上，卻不是完全相同的概念。

Injection、Spoofing 與 Replay 不要混在一起

一筆攻擊可能同時具有多種特性。

例如，攻擊者先記錄一筆舊的解鎖 Frame，再把它送回 Bus，這既是 Injection，也是 Replay。

今天專注在「依觀察結果建立一筆錯誤狀態 Frame」的 Injection／Spoofing。
完整 Record／Replay 與新鮮度問題留到 Day 20。

為什麼基礎 CAN 難以辨認真正發送者？

Day 03 到 Day 05 已經拆過 CAN 的三項特性：

1. CAN 是共享 Bus 上的廣播通訊
2. Identifier 描述訊息內容並參與仲裁，不是 ECU 的獨立來源地址
3. 基礎 CAN Data Frame 沒有替每筆應用訊息提供密碼學上的 sender authentication

這不表示 CAN 沒有可靠性機制。

CAN Controller 仍會處理 bit stuffing、CRC、ACK、Error Detection 與 Retransmission。
問題是，這些機制原本要處理傳輸可靠性，不是辨識誰有權送出某種語意。

CRC 正確，只能證明 Frame 通過傳輸錯誤檢查

CRC 是 Cyclic Redundancy Check，也就是循環冗餘檢查。

一般使用 cansend 搭配實體 CAN 介面時，不需要自己把 CRC byte 寫進 Data。
實體 CAN Controller 會依 Frame 內容建立 CRC 等低層欄位。

vcan 的邊界則不同。
它在 Linux Kernel 中交換抽象的 CAN Frame，不模擬 CAN_H／CAN_L、實際 bit timing、線路 CRC、ACK、仲裁與 Error Frame。
所以今天的實驗能驗證 Application 收到相同 ID／DLC／Data 時如何反應，不能拿來量測實體 CAN Data Link 的行為。

因此，一個能建立任意 CAN Frame 的節點，也能送出具有正確 CRC 的偽造內容。

內容由合法 ECU 建立 + CRC 正確
                與
內容由注入節點建立 + CRC 正確

在傳輸錯誤檢查這一層都可能成立

CRC 沒有祕密金鑰，不能證明 Frame 來自原本被分配該 Identifier 的 ECU。

ACK 表示有人收到，不表示指定 ECU 信任內容

Bus 上的 ACK 表示至少有另一個節點正確收到 Frame。

它不能證明：

• 哪一顆 ECU 發出了 Frame
• 哪一顆 ECU 參與 ACK
• 指定應用程式接受了 Data
• 實體車門、燈光或其他功能已完成動作
• 這筆 Frame 已通過授權與新鮮度檢查

Acceptance Filter 選擇 ID，不是驗證發送者

CAN Controller 的 Acceptance Filter 可以讓 ECU 只把特定 Identifier 交給上層處理。

如果合法 ECU 和注入節點都使用相同 ID，兩筆 Frame 都符合相同的 Filter 條件。

Filter 可以降低不相關訊息帶來的處理負擔，卻不能只靠 ID 判斷真正 Sender。

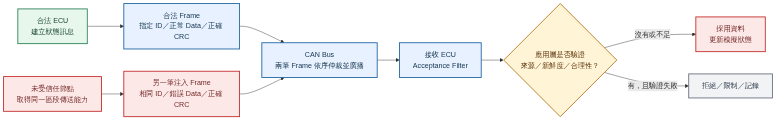

圖 1：CAN Bus 能處理 Frame 格式、仲裁與傳輸錯誤，但接收端仍要在更高層驗證來源、新鮮度及內容合理性

注入成功前，攻擊者需要哪些條件？

看到 cansend 可以送出 Frame，不代表任何外部攻擊者都能控制任何車輛。

一條合理的 CAN Injection 路徑至少要確認：

在今天的 ICSim 裡，vcan0 提供同一個虛擬區段，cansend 提供傳送能力，ICSim Application 則依特定 ID 與 Data 更新模擬儀表。

這套環境刻意省略真實車輛中的 Gateway、ECU 狀態條件與應用層安全機制，目的只是讓我們觀察最小的 Injection 信任缺口。

合法 ECU 和注入節點使用相同 ID，誰會贏？

這個問題不能只回答「攻擊者用更快頻率覆蓋」。

要先看兩筆 Frame 是否在同一個仲裁時刻開始。

情況一：兩筆 Frame 在不同時間送出

這是今天實作的情況。

合法 Frame 先完成，注入 Frame 稍後取得 Bus，再成為另一筆獨立且格式正確的傳輸。

接收端可能依應用邏輯：

• 採用最後收到的狀態
• 依時間窗口保存最新值
• 檢查 Counter 或 Freshness 後決定是否接受
• 發現狀態跳變後拒絕或記錄
• 等下一筆合法週期訊息到達後再次更新

CAN Data Link Layer 不會替應用程式決定哪一筆語意比較可信。

情況二：兩筆 Frame 同時開始，ID 與 Frame Type 相同

若兩個節點送出相同的 Arbitration Field，它們不會在 Identifier 階段分出勝負。

如果後面的 Data 也完全相同，兩個節點可能一起完成這次傳輸。

如果 Data Field 出現不同 bit，某個傳送端可能送出 recessive 卻讀到 dominant，形成 bit error，接著出現 Error Frame 與重送。

所以不能把它描述成：

攻擊者在同一筆 Frame 傳到一半時，直接把合法 ECU 的 Data byte 換掉。

較精確的說法是，注入節點通常建立另一筆 Frame。
它可能排在合法訊息之前或之後，也可能因同時傳送不同內容而觸發錯誤處理。

高頻注入如何延遲其他訊息、錯誤事件如何影響可用性，會在 Day 20 的 DoS 與 Bus-Off 再討論。

找到 ID 不等於已經理解訊息

假設 cansniffer 顯示某個 ID 在操作車門時有一個 bit 改變。

這只能建立一項候選關係：

使用者操作車門
  → 某個 Frame 的 Data 發生變化

還要用控制變因確認：

1. 每次只改變一項操作
2. 重複上鎖與解鎖，確認相同 bit 穩定變化
3. 讓其他操作保持不變
4. 比較完整 DLC 與 Data，不只抄下改變的 byte
5. 用單次注入確認 ICSim 畫面是否出現預期結果
6. 再由恢復操作確認狀態可以回到 Baseline

在真實系統中，還要排除 Rolling Counter、Application Checksum、Multiplexer 與多個 Signal 共用 Data Field 等情況。

所以逆向觀察得到的是待驗證的訊息假設，不是看到一個變動 byte 就取得完整 DBC。

一次注入可能影響哪些資安屬性？

Safety 仍然不是和 CIA 並列的資安屬性。

若錯誤資料進一步影響車輛功能或駕駛判斷，才可能形成 Safety 損害。
實際影響要看目標訊息、車輛狀態、接收端控制邏輯與其他防護，不能從一筆模擬儀表變化直接推論道路風險。

今日實作：在 ICSim 中驗證一筆單次 CAN Injection

今天沿用 Day 07 已建立的環境：

SocketCAN → vcan0 → can-utils → ICSim／Controls

實作只在 vcan0 上進行。

我們不設定實體 can0，不連接 USB-CAN Adapter，也不使用道路車輛或他人的 OBD 接口。

實作目標與安全範圍

步驟 1：確認今天真的只連到 vcan0

先檢查介面與工具：

ip -details link show vcan0
command -v candump cansniffer cansend

vcan0 應顯示為 link/can 且介面已啟用。

今天所有傳送指令都明確寫死 vcan0。
如果介面不存在，回到 Day 07 的 Virtual CAN 建立步驟，不要把指令中的名稱改成道路車輛使用的實體介面。

步驟 2：使用隨機化模式啟動 ICSim

在 Terminal 1 執行：

cd ~/ICSim
./builddir/icsim -r vcan0

ICSim 會顯示這次使用的 Seed，例如：

Using CAN interface vcan0
Seed: 1401717026

上面的數字只是官方文件中的格式示例。
實作時要記錄自己畫面上的實際 Seed。

在 Terminal 2 讓操作者輸入同一個 Seed，再啟動 Controls：

cd ~/ICSim
read -r -p "ICSim seed: " ICSIM_SEED
./builddir/controls -s "$ICSIM_SEED" -l 1 vcan0

ICSim 官方的 -r 會改變目標 Arbitration ID 與 Data byte 位置。
Controls 使用相同 -s Seed 才能和儀表同步。

-l 1 會加入 Padding，保留逆向觀察價值，又不讓未使用 byte 每次隨機改變。

保持兩個視窗運作，點一下 Controls 視窗確保它取得鍵盤焦點。

截圖位置 1：ICSim 與 Controls 使用相同 Seed 啟動
建議畫面包含 Terminal 的 Seed、模擬儀表與控制視窗
建議檔名：diagrams/day-19-icsim-randomized-seed.png

步驟 3：開始保存 Baseline 流量

在 Terminal 3 建立本篇證據目錄並啟動 Log：

mkdir -p ~/can-labs/day19
cd ~/can-labs/day19
candump -tz -l vcan0

-l 會把 Frame 保存成 candump-日期_時間.log，-tz 則讓畫面使用從零開始的相對時間。

保持 Terminal 3 持續記錄。

在 Terminal 4 啟動差異觀察：

cansniffer -c vcan0

cansniffer 會強調 Data 內容的變化，適合從背景流量中找出與單一操作同步改變的候選 Frame。

步驟 4：一次只切換一扇模擬車門

先讓所有車門保持穩定，不操作油門與方向燈。

ICSim Controls 的鍵盤操作中，按住左側 Shift 再按 A 可以鎖定一扇門，按住右側 Shift 再按 A 則可解鎖同一扇門。

依下面順序重複三次：

鎖定 A 對應的車門
  → 等待畫面穩定
  → 記錄候選 ID 與完整 Data

解鎖同一扇門
  → 等待畫面穩定
  → 記錄同一 ID 的完整 Data

不要同時按方向鍵或油門，也不要一次切換多扇門。

你要找的是：

• 每次操作同一扇門時都出現
• Identifier 與 DLC 保持一致
• 某個 byte／bit 隨鎖定與解鎖穩定切換
• 其他無關操作不會產生相同變化

ICSim 的隨機化模式會讓每次 Seed 的 ID 與 byte 位置不同，所以本文不提供固定答案。

截圖位置 2：cansniffer 顯示候選 ID 與 Data 變化
建議畫面保留鎖定與解鎖各一組完整 Data
建議檔名：diagrams/day-19-door-signal-diff.png

步驟 5：只監看候選 Identifier

找到候選 ID 後，在新的 Terminal 輸入實際觀察值：

read -r -p "Target 11-bit CAN ID (hex): " TARGET_CAN_ID
candump -tz "vcan0,${TARGET_CAN_ID}:7FF"

再次完成一次鎖定與解鎖，確認 Filter 後只留下目標 Frame，而且 Data 仍和剛才的觀察一致。

把兩個完整狀態記錄成：

這張表是實驗紀錄模板，不是尚未完成的文章答案。
每位讀者都要填入自己 Seed 對應的實際結果。

步驟 6：送出一筆單次錯誤狀態 Frame

先透過 Controls 把目標車門設定為鎖定，並確認 ICSim 畫面一致。

接著在 Terminal 5 輸入剛才觀察到的目標 ID，以及「車門解鎖」狀態的完整 Data：

read -r -p "Target 11-bit CAN ID (hex): " TARGET_CAN_ID
read -r -p "Observed unlocked data (hex only): " FORGED_CAN_DATA
cansend vcan0 "${TARGET_CAN_ID}#${FORGED_CAN_DATA}"

這個命令只送出一筆 Frame，不使用無限迴圈，也不持續提高 Message Rate。

預期觀察是：

Controls 仍保持原本操作狀態
  → vcan0 出現一筆相同 ID、不同 Data 的 Frame
  → ICSim 依收到的 Data 更新模擬車門顯示

完成後用 Controls 再次執行鎖定，將模擬畫面恢復到 Baseline。

如果畫面沒有變化，依序檢查：

1. ICSim 與 Controls 是否使用同一個 Seed
2. TARGET_CAN_ID 是否為 11-bit 十六進位 ID
3. Data 是否包含完整 byte，而不是只輸入改變的 bit
4. Data byte 數是否和觀察到的 Frame 相同
5. 候選 bit 是否真的和同一扇車門穩定相關
6. 注入後是否立刻有另一筆合法狀態再次更新畫面

不要用高頻迴圈補救未驗證的訊息假設。
先回到觀察與控制變因，找出失敗位於 ID、Data、時序還是應用語意。

截圖位置 3：單次注入前後的 ICSim 車門狀態
建議同時保留 cansend 命令與目標 ID 的 candump 紀錄
建議檔名：diagrams/day-19-single-injection-result.png

步驟 7：停止記錄並整理證據

回到執行 candump -l 的 Terminal，按下 Ctrl+C。

確認 Log 已建立：

cd ~/can-labs/day19
ls -1t candump-*.log

最後整理下列證據：

完成後關閉 ICSim、Controls、cansniffer 與其他監聽程式。
重新開機時 vcan0 可能消失，這是 Virtual CAN 的正常行為。

安全與法律提醒： cansend 能對指定 SocketCAN 介面送出 Frame。本文所有命令都限定使用 vcan0、ICSim、隔離測試台或明確取得授權的設備。不要把介面名稱改成道路車輛、他人的 OBD 介面或未授權網路，也不要在車輛行駛時進行測試。

從實驗結果可以證明什麼？

如果單次注入讓 ICSim 車門狀態改變，我們可以合理確認：

1. 測試程式具有向 vcan0 傳送 Frame 的能力
2. 已找到和目標模擬狀態相關的 ID 與 Data
3. ICSim 會接收該 Frame 並更新應用狀態
4. candump 能留下合法操作與注入 Frame 的時間紀錄
5. 只看相同 ID、DLC 與 Data，接收端沒有獨立的 Sender 欄位可供辨識

但這次實驗不能證明：

• 真實車款使用相同 ID、Data 或訊號編碼
• 外部攻擊者能到達任何道路車輛的 CAN
• 真實 Gateway 不會過濾這筆訊息
• 真實 ECU 沒有 Rolling Counter、Checksum 或 SecOC
• 改變模擬儀表一定能改變真實致動器
• 單次注入在所有訊息週期下都會維持狀態
• 相同方法能跨車系、網路區段與軟體版本使用
• 實體 CAN 的 bit timing、仲裁、CRC、ACK、Error Frame 與 Bus Load 表現

這個邊界非常重要。

ICSim 證明的是一個最小的信任問題：只依 Identifier 與 Data 採用內容時，另一個可傳送節點可以建立外觀相同的訊息。

它不是任何特定量產車的漏洞公告。

防護不能只放一層

CAN Injection 的前提與接收路徑很長，防護也應放在多個控制點。

圖 2：降低 CAN Injection 風險需要限制入口、跨區資料流與訊息權限，再由接收端驗證及監控異常。任何單一控制都不應被當成完整防線

1. 限制誰能取得傳送能力

• 管理診斷工具與外接設備
• 關閉不必要的 Debug／Programming 介面
• 對高權限診斷功能使用適當的身分與存取控制
• 保護 TCU、IVI、OBU 與其他可連到車內網路的節點
• 不讓安全關鍵訊號暴露到不必要的外部路徑

這一層降低攻擊者到達 CAN 的機會，但不能假設所有內部節點永遠可信。

2. 使用 Gateway 分區與嚴格資料流規則

Gateway 可以依 Ingress Network 與方向限制跨區傳輸，再檢查：

• 允許的 Identifier
• Standard／Extended Format
• DLC 與必要 Data 範圍
• 訊息方向及來源區段
• 週期與最大頻率
• 車速、點火、Session 與其他車輛狀態

ID Allowlist 只能擋下未列入規則的訊息。
若受入侵節點位於允許傳送該 ID 的區段，仍需要後面的訊息與應用檢查。

3. 在訊息層加入 Authenticity 與 Freshness

AUTOSAR Secure Onboard Communication（SecOC，安全車內通訊）提供一種訊息保護架構。

SecOC 的 Authenticator 計算會結合 Data Identifier、受保護的 Authentic I-PDU 內容與完整 Freshness Value。
接收端再重建 Freshness 並驗證 Authenticator，協助偵測未授權修改與 Replay。

這裡要保留四個限制：

1. SecOC 不是把 CAN Payload 自動加密，主要目標是 Authenticity、Integrity 與 Freshness
2. Freshness Value 與 Authenticator 可能依 Profile 截短，安全強度、頻寬與同步策略要一起分析
3. 金鑰如何產生、保存、分隔、輪替與撤銷，會直接影響實際保護力
4. 舊 ECU、Gateway、Payload 空間、延遲與失效處理都要納入整體架構

所以防護問題不是「有沒有一個 MAC byte」而已。
還要確認哪些資料受到保護、誰持有金鑰、驗證失敗如何處理，以及 Freshness 失同步後如何安全復原。

4. 接收 ECU 仍要檢查內容合理性

即使 Authenticator 驗證成功，持有合法金鑰但遭入侵的 ECU，或本身故障的訊號來源仍可能送出錯誤資料。

接收端可以依功能檢查：

• 數值是否落在允許範圍
• 相鄰訊息的變化率是否合理
• Counter 與時間是否連續
• 車速、檔位、煞車及其他訊號是否互相矛盾
• 車輛目前狀態是否允許執行對應功能
• 失去可信輸入時如何進入限制功能或安全退化狀態

密碼學驗證與 Plausibility Check 處理的是不同問題，兩者不能互相取代。

5. IDS 與 Event Log 提供偵測及追溯

車內 IDS 可以建立正常行為 Baseline，觀察：

• 不曾出現或不應由這個區段出現的 ID
• DLC、週期與順序異常
• 同一 ID 短時間出現互相矛盾的 Data
• Counter、Checksum 或 SecOC 驗證失敗
• Bus Load、Error Event 與節點狀態異常
• 跨訊號或跨網域的內容不一致

不過 IDS 看到異常，不等於一定能安全阻擋。

系統還要定義告警、限流、Gateway 規則更新、功能降級、事件保存與維修回應，並評估 False Positive 對可用性及 Safety 的影響。

Day 22 會再用 Identifier 頻率、週期、DLC 與內容合理性建立簡單偵測規則。

把今天的證據放回攻擊路徑

Day 18 的攻擊面清冊可以在今天往前推一步：

這張表說明了為什麼「我在 ICSim 用 cansend 改變一扇門」不能直接改寫成「我能遠端控制汽車」。

今天只確認攻擊路徑中間的一小段，前置入口、跨區權限、實際 ECU 行為與損害仍要另外用證據驗證。

今日重點

• CAN Injection 是具有傳送能力的節點主動把自建 Frame 送進 Bus
• Injection 描述送入動作，Spoofing 描述來源或語意偽冒，Replay 則是重送舊資料
• Identifier 描述訊息並參與仲裁，不是獨立的 ECU 來源地址
• CRC 能偵測傳輸錯誤，ACK 表示至少有節點正確收到，兩者都不能證明 Sender 身分
• Acceptance Filter 可以選擇 ID，卻無法區分使用相同 ID 的合法 ECU 與注入節點
• 兩筆相同 ID、不同 Data 的 Frame 若在不同時間送出，會成為兩筆獨立傳輸；若同時送出則可能形成 bit error，而不是直接覆蓋同一筆 Data
• 真實攻擊路徑仍要確認可達性、傳送能力、訊息語意、時序、應用檢查與可觀察影響
• ICSim 隨機化模式能讓每次實驗重新辨識 ID 與 byte，避免只背固定答案
• 單次 cansend 可以驗證最小信任缺口，但不能證明特定量產車存在相同弱點
• 防護要結合入口限制、Gateway 分區、訊息 Authenticity／Freshness、合理性檢查、IDS 與復原流程

明日預告

今天送出的是一筆新建立的錯誤狀態 Frame，而且刻意限制為單次傳輸。

Day 20 將繼續分析 Replay、DoS 與 Bus-Off：舊訊息被重新送出時，接收端如何辨識？高頻流量如何影響仲裁與可用性？CAN 的 Error Counter 又會在什麼條件下讓節點進入 Bus-Off？

參考資料

• ISO：ISO 11898-1:2024 — CAN data link layer and physical coding sublayer
• CAN in Automation：CAN CC 原理與 Data Frame Format
• Linux Kernel Documentation：SocketCAN
• Linux-CAN：can-utils 官方 Repository
• OpenGarages：ICSim 官方 Repository 與隨機化訓練模式
• OpenGarages：ICSim Controls 原始碼
• NHTSA：Cybersecurity Best Practices for the Safety of Modern Vehicles（2022）
• AUTOSAR：Specification of Secure Onboard Communication，Classic Platform R25-11
