Day 19 在 vcan0／ICSim 中送出一筆新建立的錯誤狀態 Frame，觀察接收端只依 Identifier 與 Data 採用內容時，另一個可傳送節點如何偽造相同訊息外觀。
但攻擊者不一定要理解每一個 bit 的語意，也不一定只送一筆 Frame。
假設一筆「車門解鎖」或診斷操作曾經合法出現在 Bus 上，攻擊者可能把它完整記錄後再次送出。
如果未受信任的節點持續建立高頻 Frame，其他訊息也可能反覆輸掉仲裁，延遲到超過應用程式允許的時間。
若攻擊者具有更低層的時序與 bit 控制能力，還可能利用 CAN 的錯誤處理，讓目標節點逐步累積傳送錯誤，最後進入 Bus-Off：
記錄過去的有效 Frame
→ Replay
→ 破壞訊息新鮮度
持續建立異常高頻 Frame
→ Flooding／DoS
→ 壓縮其他訊息的傳送機會
精準干擾目標節點的傳輸
→ Error Frame 與錯誤計數累積
→ 目標節點 Bus-Off
今天要把這三條路徑分清楚，並回答：格式正確的舊訊息為什麼仍可能有害，高頻流量如何影響可用性，而保護 CAN 的 Fault Confinement 又怎麼可能被轉成攻擊路徑？
讀完這篇文章，你應該能夠：
vcan 為什麼不能驗證實體 CAN 的 Error Frame 與 Bus-Offvcan0 中完成一次受控 Replay 與有限流量觀察

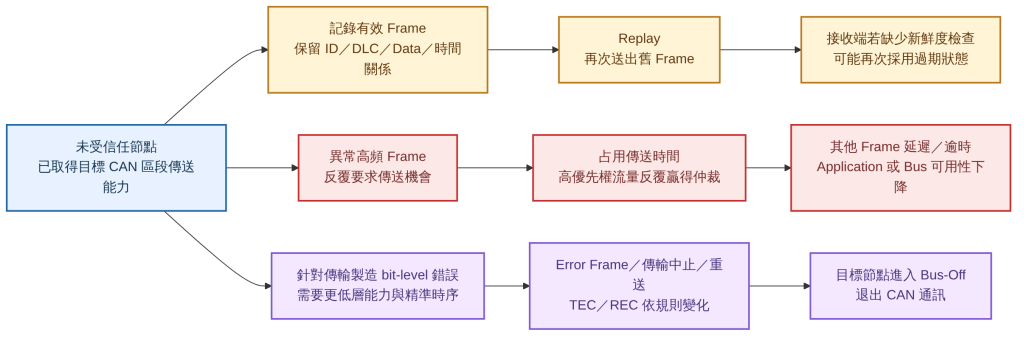

圖 1：Replay 重送過去的有效內容，Flooding 以異常頻率壓縮傳送機會，Bus-Off Attack 則利用錯誤處理讓目標節點退出通訊。三者需要的能力與證據不同
先用一張表建立邊界：
| 攻擊 | 攻擊者主要做什麼 | 直接破壞的目標 | 不應混淆的地方 |
|---|---|---|---|
| Replay | 再次送出先前觀察或記錄的有效 Frame | 新鮮度、狀態順序與操作時效 | Data 重複出現也可能只是正常週期訊息 |
| Flooding／DoS | 以異常頻率送出大量 Frame | Bus、Gateway 或接收端的可用性 | 高頻不一定等於 Bus 已達 100% 負載 |
| Error-based DoS | 反覆造成傳輸錯誤與重送 | 有效頻寬、通訊穩定性與節點狀態 | Error Frame 也可能來自線路或設定故障 |
| Bus-Off Attack | 利用 Fault Confinement 累積目標節點的傳送錯誤 | 特定節點的通訊能力 | 不是單純用小 ID Flood 就會讓目標 ECU Bus-Off |
共同前提仍和 Day 19 相同：攻擊者必須先到達目標 CAN 區段，並取得符合實體層與通訊設定的傳送能力。
文章不會因為 canplayer 或 cangen 能在 vcan0 執行，就省略 OBD、受入侵 ECU、外接設備與 Gateway 等前置攻擊路徑。
Replay Attack（重放攻擊）是把先前取得的有效資料，在不同時間或情境中再次送出。
假設一筆 Frame 原本在車輛靜止、使用者已授權時出現：
t = 10.0 s
合法 ECU 送出一筆狀態或操作訊息
→ ID 正確
→ DLC／Data 正確
→ CAN Controller 產生正確 CRC
t = 45.0 s
未受信任節點再次送出相同 ID／DLC／Data
→ Frame 格式仍然正確
→ 內容卻來自過去的情境
接收端若只檢查 ID、長度與資料格式，可能無法分辨第二筆是新的合法操作，還是被保存後重新送出的舊資料。
CRC 用來偵測 CAN Frame 在傳輸過程中是否出現特定錯誤。
Replay 節點重新傳送 Frame 時，CAN Controller 會替這次傳輸建立符合目前內容的低層 CRC。
即使攻擊者重播的是相同 Data，新的 Frame 仍可通過傳輸錯誤檢查。
所以：
CRC 正確
→ 這次 Frame 通過 CAN 傳輸錯誤檢查
CRC 正確
≠ 這筆資料是第一次出現
≠ 這筆資料仍符合目前車況
≠ 發送者具有現在執行操作的權限
不能。
CAN 裡有許多週期性狀態訊息。
車速維持不變、車門持續鎖定或開關狀態沒有變化時，連續多筆 Data 可能完全相同。
若 IDS 只用「相同 Payload 再次出現」判斷 Replay，正常週期訊息也可能被誤報。
要判斷 Replay，通常還要結合：
Rolling Counter 可以協助接收端發現重複、跳號或順序異常，但單靠一個會循環的小 Counter 仍有邊界。
例如 4-bit Counter 只會在 0 到 15 間循環。
接收端若只確認「和上一筆不相同」，舊值在 Counter 繞回後仍可能再次出現。
真正的防重放設計還要定義：
AUTOSAR SecOC 會把 Data Identifier、Authentic I-PDU 與完整 Freshness Value 納入 Authenticator 計算，再由接收端重建 Freshness 並驗證。
它處理的不只是「Payload 最後一個 byte 有沒有加一」，而是讓訊息內容、識別脈絡與新鮮度一起受到密碼學保護。
DoS 是 Denial of Service 的縮寫，也就是阻斷服務。
在 CAN 情境中，DoS 不一定表示整條 Bus 完全沒有任何 bit 流動。
只要重要訊息無法在要求時間內到達，應用功能就可能已經失去可用性。
例如：
重要狀態每 20 ms 應更新一次
→ 異常流量讓它延遲到 120 ms 才送出
→ 接收端觸發 Timeout 或使用過期資料
Bus 仍然「有流量」，卻不代表服務仍可用。
Day 05 已經知道，CAN 會在 Bus 空閒後開始下一輪仲裁。
同一格式下，數值較小的 Identifier 通常具有較高優先權。
如果一個未受信任節點持續準備低數值 ID：
所以 CAN Flooding 的關鍵不只是「每秒送幾筆」，還包括：
也不能直接下結論。
高 Bus Load 可能來自：
IDS 必須把流量變化和車輛狀態、允許的診斷工作、Error Counter 及來源區段一起分析。
只要看見高頻就立即阻擋，也可能誤傷原本要保護的可用性。
隨機 ID 會擴大 Acceptance Filter、Gateway Rule 與 Application Parser 的觀察範圍，卻不一定能一直取得較高仲裁順位。
指定低 ID 的高頻流量則可能更直接影響低優先權訊息等待時間。
若攻擊者使用合法系統已存在的 ID，頻率異常與來源區段會比「新 ID 出現」更重要。
因此 IDS 不應只維護一張 ID Allowlist，還要建立每個 ID 的週期、最大 Burst、DLC、方向與車況 Baseline。
CAN 的錯誤處理原本是可靠性設計。
節點會透過下列機制發現傳輸問題：
| 錯誤檢查 | 要發現的問題 |
|---|---|
| Bit Monitoring | 傳送端送出的 bit 和 Bus 上讀回的 bit 不一致 |
| Bit Stuffing Check | 需要 Stuff Bit 的區段違反連續 bit 規則 |
| CRC Check | 接收端重新計算的 CRC 和 Frame 內的 CRC 不一致 |
| Form Check | 固定格式欄位出現不允許的 bit |
| ACK Check | 傳送端沒有在 ACK Slot 讀到其他節點的確認 |
當節點偵測到錯誤時，會用 Error Flag 讓目前傳輸失敗，接著其他節點也能知道這筆 Frame 不應被當成有效資料。
傳送端之後通常會依協定重新嘗試傳送。
傳輸錯誤
→ Error Flag／Error Frame
→ 目前 Frame 中止
→ 錯誤計數依規則調整
→ 等 Bus 再次可用
→ 重新傳送
這種設計能防止不同節點各自接受不一致資料，但大量錯誤也會消耗原本可用來傳送有效 Frame 的時間。
Error Frame 沒有一般應用 Data，也不是攻擊者挑一個 CAN ID 後用 cansend 建立的普通訊息。
它由 CAN Controller 在偵測到協定錯誤時產生。
一般 SocketCAN Application 看到的 Linux CAN Error Message Frame，則是 Driver 將 Controller 與網路錯誤通知提供給使用者空間的表示方式。
兩者相關，卻不是「把線路上的 Error Frame 原封不動裝進一般 CAN Data」的意思。
不代表。
大量錯誤也可能來自：
資安監控應把 Error Event 當成需要調查的證據，而不是在沒有其他資料時直接標記為攻擊。
為了避免故障節點長期干擾整個網路，每個 CAN Controller 會維護兩項錯誤計數：
| Counter | 全名 | 主要反映的問題 |
|---|---|---|
| TEC | Transmit Error Counter | 本節點傳送時遇到的錯誤 |
| REC | Receive Error Counter | 本節點接收時遇到的錯誤 |
不同錯誤與例外會用不同規則增減 Counter。
常見簡化教材會寫成「Transmit Error 加 8、Receive Error 加 1、成功後減 1」，但完整規則包含 ACK Error、Error Passive 與其他例外，不能拿這句簡寫直接計算所有控制器何時 Bus-Off。
較安全的分析方式，是依適用的 ISO 11898-1 版本與 CAN Controller 文件讀取實際狀態及 Counter。

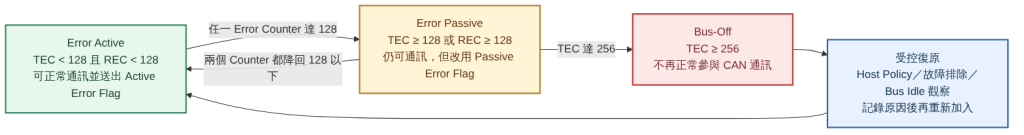

圖 2：TEC／REC 讓錯誤節點逐步降低干擾能力。只有 TEC 達到 Bus-Off 門檻時，節點才會退出 CAN 通訊；復原還要結合 Host Policy、故障排除與 Bus Idle 觀察
當 TEC 與 REC 都小於 128，節點處於 Error Active。
它可以正常參與通訊，偵測到錯誤時也能送出 Active Error Flag，讓其他節點中止目前 Frame。
名稱中的 Active 指錯誤狀態，不表示這顆 ECU 一定正在傳送應用資料。
當 TEC 或 REC 其中一項達到 128，節點進入 Error Passive。
它仍然可以傳送與接收，但偵測到錯誤時使用 Passive Error Flag，降低自己破壞其他節點正確傳輸的能力。
Error Passive 不是「完全離線」，也不是 Bus-Off 的另一個名稱。
當 TEC 達到 256，節點進入 Bus-Off。
此時 CAN Controller 不再正常參與 CAN 通訊，也不得繼續影響 Bus，避免一個持續發生傳送錯誤的節點拖垮整個網路。
控制器仍可能監看 Bus，以判斷是否符合復原條件；這不等於 ECU 已恢復正常收送 Application Frame。
要特別注意：REC 升高可以讓節點進入 Error Passive，但 Bus-Off 由 TEC 門檻決定。
這就是 Fault Confinement 的核心方向：越像錯誤來源的節點，越要降低它影響其他節點的能力。
Bus-Off 原本要隔離真正故障的傳送端。
2016 年的第一手研究進一步展示，一個已受入侵且能精準配合目標 Frame 時序的節點，可以刻意製造 bit mismatch，讓未受入侵的目標 ECU 認為自己的傳輸反覆出錯。
目標 ECU 的 TEC 因此逐步上升，最後進入 Bus-Off，不再正常參與 CAN 通訊。
這條路徑可以先概念化為：
受入侵節點先觀察目標 ECU 的週期傳輸
→ 在目標傳送時製造可預期的 bit-level 衝突
→ 目標 ECU 偵測 Bit Error
→ 目前 Frame 中止並出現 Error Event
→ 目標 TEC 依規則上升
→ 重複錯誤讓目標進入 Error Passive
→ TEC 達到門檻後進入 Bus-Off
這裡有四個不能省略的條件：
因此：
使用
cangen在vcan0送出大量隨機 Frame，不等於完成 Bus-Off Attack。
vcan 沒有 CAN_H／CAN_L、實體 bit timing、ACK、線路 Error Flag 與硬體 TEC／REC。
它可以呈現 SocketCAN Application 看見大量 Frame 時的流量現象，卻不能讓虛擬節點真的走過 Error Active、Error Passive 與 Bus-Off 狀態。
Linux SocketCAN 的實體 CAN Driver 可以提供手動 Restart，也能以 restart-ms 設定自動重啟延遲。
但「可以自動 Restart」不等於「遇到 Bus-Off 就應該無條件立刻恢復」。
受控復原至少要確認：
若節點在根因尚未排除時反覆自動回到 Bus，只會形成：
Bus-Off
→ 自動 Restart
→ 相同錯誤再次出現
→ 再次 Bus-Off
這種循環可能讓可用性與事件分析變得更差。
復原政策必須配合 ECU 功能、Safety Concept 與整車架構設計，不能只複製一個固定毫秒數。
| 觀察現象 | 最可能先影響哪一層 | 需要留下的證據 | 不能只靠什麼判斷 |
|---|---|---|---|
| 舊 Data 再次出現 | Application Freshness | Counter、時間、狀態與驗證結果 | Payload 相同 |
| 某個 ID 頻率異常升高 | 仲裁、Bus Load 與接收端負載 | Inter-arrival Time、ID、方向、Deadline | Frame 總數 |
| Error Event 增加 | Data Link 與 Physical Layer | Error Type、TEC／REC、線路與 Controller 狀態 | 有 Error Frame 就判定攻擊 |
| 單一 ECU 停止通訊 | ECU、Controller 或供電 | Bus-Off、Reset、DTC、電源與其他節點狀態 | 某個 ID 消失 |
| 整個區段大量訊息延遲 | Shared Bus Availability | Bus Load、仲裁、Error／Retransmission 與 Deadline | GUI 看起來卡住 |
這張表也顯示 IDS 為什麼不能只看 CAN ID。
頻率、錯誤狀態與車輛情境位於不同層次，需要在共同時間軸上分析。
vcan0 分析 Replay 與有限流量今天沿用 Day 07 與 Day 19 的環境：
SocketCAN → vcan0 → can-utils → ICSim／Controls
實作分成兩部分：
candump 記錄一次合法模擬操作，再用 canplayer 重播cangen 送出固定數量的測試 Frame，比較 Baseline 與有限 BurstBus-Off 不在 vcan 中實作。
它必須使用具有真實 CAN Controller、Transceiver、終端與完整安全隔離的測試台，並遵循控制器及整車的復原程序。
| 項目 | 本篇設定 |
|---|---|
| 主線概念 | Replay、新鮮度、頻率異常與可用性證據 |
| 隔離工具 | vcan0、ICSim、Controls、candump、canplayer 與 cangen |
| 傳送限制 | Replay 一次，Burst 固定 200 Frames，禁止無限循環 |
| 不做的事 | 不使用實體 can0，不建立 Error Frame，不嘗試讓 ECU Bus-Off |
| 輸出證據 | 來源 Log、Replay Log、Baseline／Burst Frame Count 與工具版本 |
先確認所有命令都會使用 vcan0：
ip -details link show vcan0
command -v candump canplayer cangen
若 vcan0 不存在，回到 Day 07 建立 Virtual CAN，不要把下面的介面名稱改成道路車輛使用的實體 CAN。
記錄 can-utils 套件版本：
dpkg-query -W can-utils
不同版本的參數與輸出可能改變，正式證據要和工具版本一起保存。
沿用 Day 19 的 Randomized Mode，先在 Terminal 1 啟動 ICSim：
cd ~/ICSim
./builddir/icsim -r vcan0
記下畫面中的實際 Seed。
在 Terminal 2 輸入相同 Seed，再啟動 Controls：
cd ~/ICSim
read -r -p "ICSim seed: " ICSIM_SEED
./builddir/controls -s "$ICSIM_SEED" -l 1 vcan0
這次仍要保存 Seed，因為 Randomized Mode 會改變 ID 與 Data byte 位置。
建立證據目錄：
mkdir -p ~/can-labs/day20
cd ~/can-labs/day20
在 Terminal 3 執行 15 秒記錄：
timeout 15s candump -L vcan0 | tee day20-replay-source.log
記錄期間只操作同一扇模擬車門：
等待 3 秒
→ 解鎖一次
→ 等待 3 秒
→ 再次鎖定
→ 其餘時間不做其他操作
完成後確認 Log：
wc -l day20-replay-source.log
head -n 3 day20-replay-source.log
tail -n 3 day20-replay-source.log
candump -L 會把適合 canplayer 使用的 Compact Log Format 寫到標準輸出，再由 tee 同時保存到檔案。
關閉 Controls，讓原本產生車況訊息的模擬 Sender 停止，但保留 ICSim 儀表視窗。
這一步能減少合法週期訊息和 Replay 混在一起，讓時間順序更容易觀察。
在新的 Terminal 開始記錄重播結果：
cd ~/can-labs/day20
timeout 20s candump -L vcan0 | tee day20-replay-observed.log
在另一個 Terminal 執行：
cd ~/can-labs/day20
canplayer -v -I day20-replay-source.log vcan0=vcan0
vcan0=vcan0 的意思是：把 Log 中原本從 vcan0 收到的 Frame，再送到目前的 vcan0。
canplayer 預設只處理輸入檔一次，並依 Log 時間關係重播。
本文不使用 -l i 無限循環，也不使用 -t 忽略時間後一次送完所有 Frame。
觀察：
day20-replay-observed.log 是否出現相同 ID／DLC／DataICSim 若再次採用舊資料，只能證明這個教學 Application 沒有防重放機制。
它不能證明真實 ECU、Gateway 或 SecOC Profile 會有相同行為。
沿用 Day 19 找到的候選 ID，輸入實際值：
cd ~/can-labs/day20
read -r -p "Target 11-bit CAN ID (hex): " TARGET_CAN_ID
grep " ${TARGET_CAN_ID}#" day20-replay-source.log
grep " ${TARGET_CAN_ID}#" day20-replay-observed.log
比較時不要只看 Data 是否相同，也要保留：
這些資料才能說明「同一組內容在不同時間再次出現」。
使用同一個 Seed 重新啟動 Controls，讓 ICSim 回到正常背景流量。
在 Terminal 記錄五秒 Baseline：
cd ~/can-labs/day20
timeout 5s candump -L vcan0 | tee day20-baseline.log
記錄期間不要操作油門、方向燈與車門，讓流量維持在相對穩定的狀態。
先在 Terminal 3 準備五秒記錄：
cd ~/can-labs/day20
timeout 5s candump -L vcan0 | tee day20-burst.log
接著在 Terminal 4 執行一次有限 Burst：
cangen vcan0 \
-g 1 \
-n 200 \
-I 100 \
-L 8 \
-D 0000000000000000
這個命令使用：
0x100
0x100 與 Data 只用於本次虛擬流量標記，不代表任何車款的真實訊息，也不應替換成真實車輛的控制 ID。
完成後比較：
wc -l day20-baseline.log day20-burst.log
grep -c ' 100#0000000000000000$' day20-burst.log
預期 day20-burst.log 會多出接近 200 筆具有相同 ID／Data 的紀錄，實際數量仍要看開始記錄與執行 cangen 的時間是否完整重疊。
對兩份 Log 分別執行：
awk '
{
t = $1
gsub(/[()]/, "", t)
if (count == 0) first = t
last = t
count++
}
END {
duration = last - first
rate = (count > 1 && duration > 0) ? (count - 1) / duration : 0
printf "frames=%d duration=%.6f s average=%.2f frames/s\n", \
count, duration, rate
}' day20-baseline.log
awk '
{
t = $1
gsub(/[()]/, "", t)
if (count == 0) first = t
last = t
count++
}
END {
duration = last - first
rate = (count > 1 && duration > 0) ? (count - 1) / duration : 0
printf "frames=%d duration=%.6f s average=%.2f frames/s\n", \
count, duration, rate
}' day20-burst.log
這個平均值只描述 SocketCAN Log 中觀察到的 Frame Rate。
它不是實體 CAN Bus Load，因為 vcan 沒有 Bit Rate、Arbitration、Bit Stuffing、CRC、ACK、Error Frame 與 Transceiver。
也不能因為 0x100 數值較小，就宣稱它在 vcan 中真的贏得實體仲裁。
最後保存：
| 證據 | 要回答的問題 |
|---|---|
| can-utils 版本與 ICSim Seed | 這次實驗使用哪一組工具及隨機配置？ |
day20-replay-source.log |
哪些有效 Frame 被記錄？原始時間關係是什麼？ |
day20-replay-observed.log |
舊 Frame 在什麼時間再次出現？ |
| ICSim 重播前後畫面 | 教學 Application 是否再次採用舊資料？ |
day20-baseline.log |
正常穩定操作時的觀察 Frame Rate 是多少？ |
day20-burst.log |
有限 200-Frame Burst 如何改變數量與頻率？ |
| 實驗限制 | 哪些現象因 vcan 缺少實體層而不能下結論？ |
完成後關閉 ICSim、Controls 與所有監聽程式。
安全與法律提醒：
canplayer會重新送出 Log 中的 Frame，cangen則可以持續產生流量。本文把兩者限制在vcan0／ICSim，Replay 只執行一次，Burst 也固定為 200 Frames。不要把介面名稱、Log 或目標 ID 改成道路車輛、他人的 OBD 介面或未授權網路，也不要在車輛行駛時進行測試。
完成後可以合理確認：
candump 能保存 SocketCAN Frame 與時間戳記canplayer 能依 Log 將舊 Frame 再送入同一個虛擬介面cangen 的有限 Burst 能產生可量測的 ID 頻率異常不能證明：
vcan 上的 Frame Rate 等於實體 CAN Bus Load0x100 在這次實驗中真的執行線路仲裁cangen 能建立實體 Error Frame 或讓節點 Bus-Off所以今天的結論應寫成：
在隔離的
vcan0／ICSim 環境中，先前記錄的 Frame 可以被再次送入，有限 Burst 也能形成可觀察的頻率異常；實體 CAN 的仲裁、Bus Load、Error Frame 與 Bus-Off 仍需在授權測試台以硬體證據驗證。
如果後續在專用 CAN 測試台驗證故障與復原，不應只截一張「BUS-OFF」畫面。
至少要同步保存：
restart-ms／手動 Restart PolicyLinux 實體 CAN Driver 支援時，可以從 CAN Netdevice 狀態與 Error Message Frame 取得部分證據。
不過，欄位與能力仍取決於 Controller、Driver 與測試設備，不能只靠一條通用命令取代示波器、CAN Analyzer 與 ECU Log。
三條路徑需要不同控制，再由共同監控與復原串起來。
訊息 Authenticator 可以降低 Injection 與 Replay 風險，卻不會阻止攻擊者在更低層製造 bit error。
同樣地，Bus-Off Recovery 可以恢復節點通訊，卻不能修復仍然存在的線路故障或受入侵節點。
多層防護的目的，是讓某一層失守時，其他控制仍能限制影響並留下調查證據。
| 攻擊路徑階段 | 本篇新增證據 | 尚未證明的部分 |
|---|---|---|
| 記錄有效訊息 | day20-replay-source.log |
真實攻擊者如何取得被動觀察能力 |
| 再次送出 | 一次 canplayer 執行與 Replay Log |
真實 ECU 是否會接受相同內容 |
| 頻率異常 | 固定 200 Frames 的 cangen 紀錄 |
實體 Bus Load、仲裁延遲與功能 Timeout |
| Error Handling | 協定狀態與官方 Controller 文件 | 真實硬體上的 Error Type、TEC／REC 與線路證據 |
| Bus-Off | 研究中已知的 Fault Confinement 攻擊路徑 | 特定 ECU、Driver 與整車復原行為 |
| 可能損害 | 只觀察模擬狀態與流量變化 | Safety、營運、財務或隱私損害 |
這張表可以避免把三項不同層次的結論壓成一句「CAN 很容易被 DoS」。
Replay 要證明接收端採用了過期資料，Flooding 要證明重要服務超過 Deadline，Bus-Off 則要證明特定 Controller 的 TEC 與狀態真的走到退出通訊。
vcan 可以驗證 Replay 與 Frame Rate 異常，不能模擬實體仲裁、Error Frame、TEC／REC 與 Bus-Off今天看見 CAN 的舊訊息、高頻流量與錯誤處理如何影響新鮮度及可用性。
Day 21 將回到車外的 V2X，分析位置欺騙、假事件與 Sybil Attack：一個合法參與者如何宣告錯誤內容，又如何讓單一實體節點看起來像多台車。
candump 原始碼與參數說明
canplayer 原始碼與參數說明
cangen 原始碼與參數說明
iThome鐵人賽
看影片追技術
