Day 17 對齊完 MFU 的口徑後，主檔 A 還有一筆大帳沒有解釋：kernel 時間裡有將近三成掛在 ncclDevKernel 開頭的名字底下。Part D 從今天開始處理多卡，第一步先不急著調 NCCL，而是回答三個比較基本的問題：

1. 多卡訓練到底在傳什麼，資料量有多大？
2. NCCL kernel 的名字能告訴我們什麼，又有哪些資訊不能只看名字？
3. 這些通訊有多少和其他 GPU 工作重疊，有多少沒有藏起來？

第三題很重要。通訊 kernel 跑了 300 ms，不代表 step 一定因此增加 300 ms；如果它和其他工作同時執行，其中一部分成本已經被藏起來。今天先把帳分清楚，明天再談如何增加 overlap。

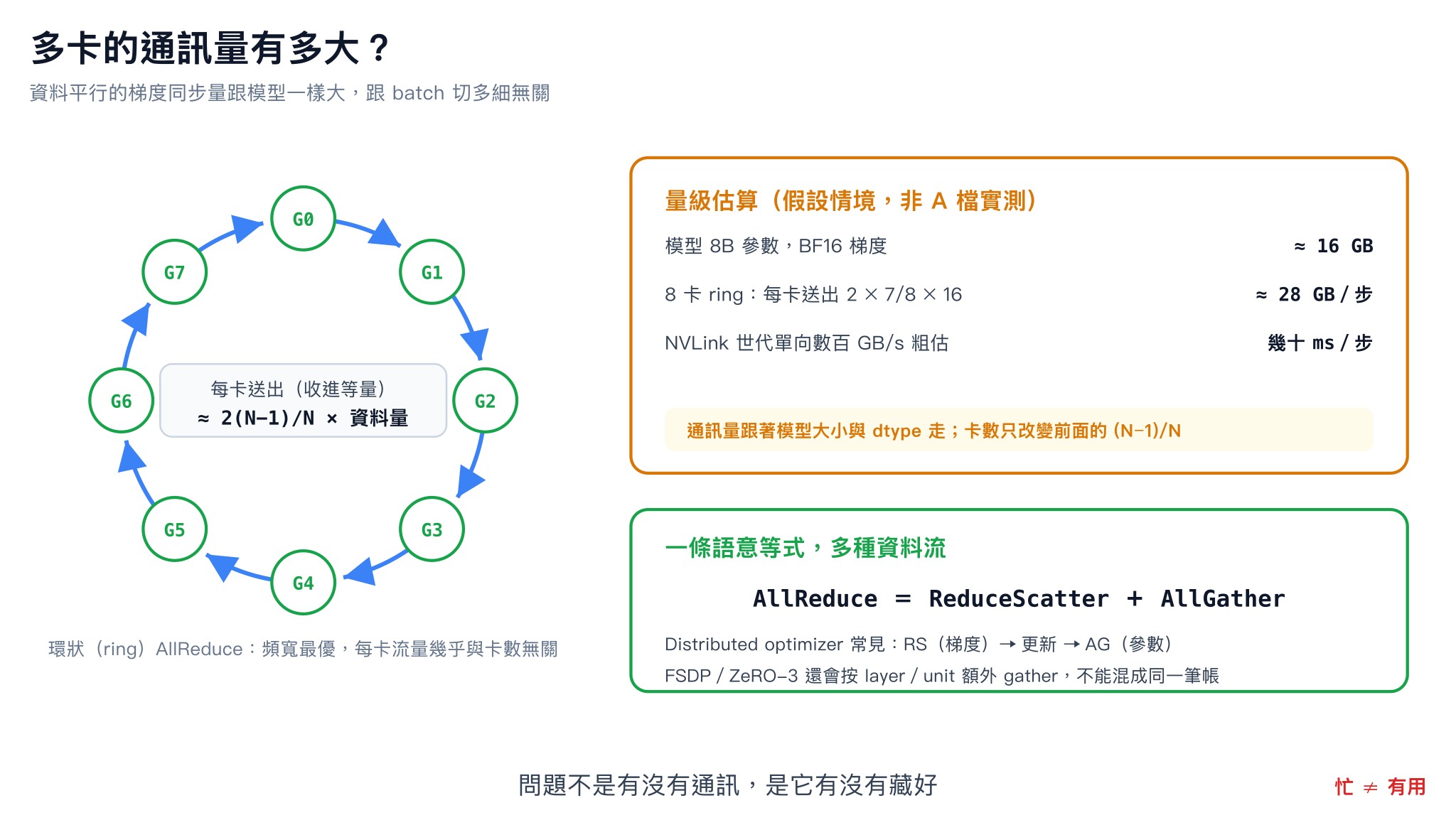

為什麼多卡非傳不可？

先用最常見的資料平行（data parallelism）建立量感。每張 GPU 拿不同資料，對同一份模型做 forward 與 backward；backward 結束後，每張卡只有自己那批資料算出的梯度。若下一步要維持相同模型狀態，所有 data-parallel ranks 就必須同步梯度或更新後的參數。

經典 DDP 使用 AllReduce：先把所有 rank 的梯度加總，再讓每個 rank 都拿到相同結果。若以環狀（ring）演算法實作，ReduceScatter 與 AllGather 各走 N−1 個階段，因此每個 rank 的送出量約為：

每卡送出量 ≈ 2 × (N−1) / N × payload

接收量也相同。假設模型有 8B 參數，且要同步的是 BF16 梯度，payload 約 16 GB；8 張卡做 ring AllReduce 時，每張卡每步約送出：

2 × 7 / 8 × 16 GB ≈ 28 GB

這只是量級示範，不是主檔 A 的實測。真實 payload 取決於梯度通訊精度、bucket、參數分片與框架設定；如果梯度以 FP32 歸約，資料量還會再翻倍。不過這個例子足以說明：通訊不是程式不小心多做的雜事，而是分散式訓練為了維持一致狀態必須支付的成本。

NCCL 文件還給了一條很實用的語意等式：

AllReduce = ReduceScatter + AllGather

ReduceScatter 負責歸約後只留下每個 rank 的一份 shard，AllGather 再把所有 shards 集回完整結果。這表示兩個 collective 接在一起可以得到 AllReduce 的結果，但不代表一次 ncclAllReduce 在 timeline 上一定會拆成兩個獨立 kernel。

ZeRO 並不是每一階段都「只省記憶體、不增加通訊」

原本草稿把所有 ZeRO 都寫成通訊量與 AllReduce 相同，這樣太簡化。比較準確的說法是：

• ZeRO-1／Megatron distributed optimizer 這類只切 optimizer state 的做法，常見資料流是梯度 ReduceScatter、各 rank 更新自己的參數 shard，最後再 AllGather 更新後的參數。以相同 dtype 與 payload 估算，總流量可以接近一次 ring AllReduce。
• ZeRO-2 再把 gradient 分片，仍可用 ReduceScatter 完成梯度同步；實際流量會受實作與通訊精度影響。
• ZeRO-3／FSDP 連參數都分片，forward 與 backward 需要按 layer 或 FSDP unit AllGather 參數，再 ReduceScatter 梯度。它省下更多記憶體，但 collective 次數與通訊時機都和 ZeRO-1/2 不同，不能用「通訊量完全一樣」一語帶過。

Tensor parallelism 傳的又是另一種資料。它通常在每一層交換 activation 或 activation gradient，資料量跟 microbatch、序列長度、hidden dimension 與層數有關；MoE expert parallelism 則常用 All-to-All，把 token 送到 expert 所在的 rank。先確認「在傳參數、梯度還是 activation」，通訊量公式才有意義。

先用 nsys-ai 對主檔 A 實際查一次

這次不只看先前整理的表。我使用本機同步到 upstream 的 nsys-ai（v0.3.0-21-g1cc03b5），對同一份 megatron.sqlite 與 39.964–46.123 秒的五步穩定區間重新執行。

先確認裝置是否錄完整：預期八卡，實際少一張

這是 --nproc_per_node=8、--num-gpus-per-node=8、--tp-size=8 的作業，TARGET_INFO_GPU 也列出 device 0–7，因此預期確實是八張 GPU。不過直接查 kernel table，結果只有 device 1–7：

SELECT deviceId, COUNT(*) AS kernels
FROM CUPTI_ACTIVITY_KIND_KERNEL
GROUP BY deviceId
ORDER BY deviceId;

deviceId  kernels
--------  -------
1         6460
2         6460
3         6460
4         6460
5         6460
6         6460
7         6460

device 0 不只沒有 NCCL，整份檔案連一般 kernel、memcpy 與 memset 都沒有；但它的 CUDA context 和 NVTX events 仍然存在。用 nsys-ai 指定 device 0 也會分別得到 No NCCL collectives found 和 Overlap analysis: no kernels found。

所以正確解讀不是「這個 job 只有七張卡」，而是「八卡 job 的這份 profile 只錄到 device 1–7 的 GPU activity」。以下跨卡加總與範圍都只涵蓋這七張，不能當成完整八卡 job 的總量；device 0 也不能用其他卡的平均值補上。這個 capture 缺口本身就是分析前應先做的完整性檢查。

確認限制後，先從有資料的 device 4 開始：

nsys-ai skill run nccl_breakdown megatron.sqlite \
  --trim 39.964 46.123 -p device=4

實際輸出：

NCCL Collective Breakdown
  [Stream 52]
    allgather          1.2%    22.4ms  ×4    avg=5.6ms  [5.3–6.0ms]
  [Stream 56]
    allgather         63.5%  1145.5ms  ×135  avg=8.5ms  [5.3–57.4ms]
    reducescatter     34.8%   628.5ms  ×90   avg=7.0ms  [5.3–55.8ms]
  [Stream 60]
    allreduce          0.4%     7.5ms  ×10   avg=0.7ms  [0.1–1.4ms]

這裡的百分比是「device 4 的 NCCL 時間組成」，不是占 step wall time 的比例。主通訊都在 stream 56：五步共有 135 次 AllGather 與 90 次 ReduceScatter，換成每步就是 27 次與 18 次；另外兩條 stream 每步再加約 4.5 ms 與 1.5 ms。三條合計每步約 361 ms，而不是把不同裝置的時間全部相加。

nccl_breakdown 會按 collective 類型與 stream 分組；若要保留完整 kernel symbol，再用底層 SQL 交叉檢查：

SELECT s.value AS kernel_name,
       COUNT(*) AS calls,
       SUM(k.end - k.start) / 1e6 AS total_ms
FROM CUPTI_ACTIVITY_KIND_KERNEL k
JOIN StringIds s ON k.demangledName = s.id
WHERE s.value LIKE 'ncclDevKernel%'
  AND k.start >= 39964000000
  AND k.end <= 46123000000
GROUP BY s.value
ORDER BY total_ms DESC;

把有 kernel 記錄的 device 1–7 加總後，結果和原本表格一致：

有記錄的七張卡，collective 次數都是 239 次，表示呼叫數量相當整齊；但總 NCCL 時間仍從 1,710.19 到 1,842.57 ms 不等。次數一致不代表抵達時間與完成時間也一致，後面還要看每張卡的 overlap。

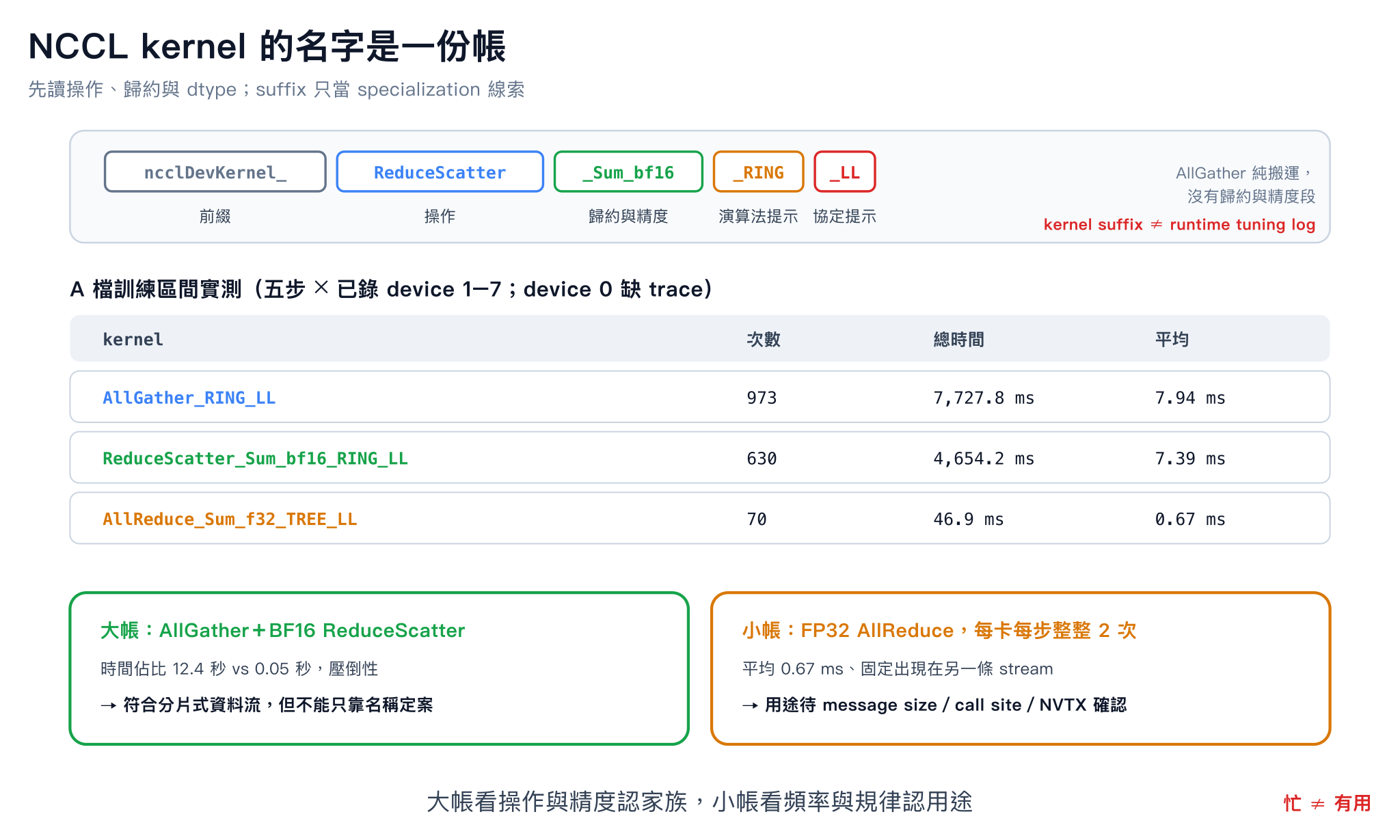

NCCL kernel 名稱可以讀到哪裡？

主檔 A 的 symbol 大致長這樣：

ncclDevKernel_<操作>[_<歸約>_<資料型別>]_<演算法提示>_<協定提示>

以 ncclDevKernel_ReduceScatter_Sum_bf16_RING_LL 為例：

• ReduceScatter 是 collective 類型。
• Sum_bf16 表示 reduction 與資料型別；AllGather 不做 reduction，因此名稱裡沒有這一段，也不能只靠 symbol 判斷它搬的是 BF16 還是其他 dtype。
• RING_LL 看起來像演算法與 protocol，但要把它當成 kernel specialization 的提示，不能直接當作 runtime tuning 的真值。

最後一點很容易踩雷。NCCL 的 device code 會讓多種 collective 實作共用代表性的 specialized kernel symbol；目前 NVIDIA/NCCL 的產生程式甚至會把多個實際 protocol 映到名稱帶 _LL 的 kernel entry。換句話說，timeline 看到 _LL，不代表這次傳輸一定真的選了 LL。不同 NCCL 版本的 symbol 也可能改變，它不是穩定的公開診斷介面。

因此，原稿根據三個 _LL 名稱推論「所有 collective 都走 LL，所以有效頻寬最多一半」並不成立。若要確認實際演算法與 protocol，應在可重跑的環境開 NCCL tuning log：

NCCL_DEBUG=INFO \
NCCL_DEBUG_SUBSYS=INIT,GRAPH,TUNING \
python train.py ...

必要時再用 NCCL_ALGO 或 NCCL_PROTO 做 A/B test，但不要因為 kernel 名稱長得像 _LL 就直接強制切換。先用 nccl-tests 建立同拓撲、同訊息大小的 baseline，再比較 training run，會比猜 symbol 可靠。

另一個限制是訊息大小。NCCL 2.16.2 的 release notes 記載 NVTX instrumentation 開始加入 call arguments；但 payload 最後能不能出現在 .sqlite，仍取決於 NCCL、Nsight Systems 與匯出版本。主檔 A 的相關欄位沒有可用 payload，所以目前只能確認次數與時間，無法從這份檔案直接算每一筆 GB/s。看不到 bytes 不代表傳輸量是零，而是證據不完整。

知識點：algbw 和 busbw 不是同一個頻寬

拿到 message size 之後，下一個常見錯誤是直接用 payload ÷ kernel time 跟 NVLink 規格相比。NCCL tests 會同時報兩個不同數字：

algorithm bandwidth（algbw）= payload size ÷ elapsed time

這個數字回答「應用程式完成這個 collective 的速度」。但 collective 會在多個 ranks 間搬動資料，實際鏈路流量不一定只等於一份 payload，因此 NCCL tests 再用 operation-specific factor 換算 bus bandwidth：

Ring AllReduce:     busbw = algbw × 2(N−1)/N
AllGather / RS:     busbw = algbw × (N−1)/N

前者適合看端到端完成速度，後者則把 collective 的演算法流量納入換算，讓不同 rank 數的結果比較接近同一個硬體頻寬尺度。若使用 NVLS、CollNet 或分層演算法，busbw 又不一定等於某一條實體 link 的流量。實務上最穩妥的比較方式，是用相同 GPU 拓撲與相近 payload 跑 all_reduce_perf、all_gather_perf 或 reduce_scatter_perf，再把訓練中的時間跟 baseline 對照。

主檔 A 缺 message size，因此本文不硬算頻寬。現階段能可靠回答的是 collective 類型、呼叫次數、duration 分布與 overlap；頻寬效率要等 bytes 或 NCCL log 補齊。

AllGather＋ReduceScatter 能反推哪種平行化？

collective 的組合可以縮小範圍，但很少能單獨定案：

套回 A 檔，大宗確實是 AllGather 與 BF16 ReduceScatter，所以可以合理判斷它有固定、頻繁的分片式資料流。Megatron distributed optimizer 會做 gradient ReduceScatter，再 AllGather 更新後的參數；sequence parallel 的 autograd mapping 也會讓 forward 的 AllGather 在 backward 對應 ReduceScatter，反之亦然。兩種路徑都能產生目前看到的組合。

A 在五步穩定區間、已錄七張卡的比例是 973:630 ≈ 1.54，接近 1.5:1，而且每張有記錄的卡都是 239 次。這表示呼叫形狀很規律，可能跟 layer 或固定 bucket 排程有關；但它不能證明一定是 sequence parallelism。Distributed optimizer 的參數 AllGather、gradient accumulation、recomputation 與 bucket 邊界都會改變比值。要定案，仍需 NVTX call site、communicator ranks 或 training config。

已錄到的每個 device 都有 10 次 FP32 AllReduce，因此：

10 ÷ 5 steps = 每卡每步 2 次

它們平均只跑 0.671 ms，顯然和兩個主要 collective 不是同一種時間尺度。gradient norm、overflow flag、token／loss 統計，或未分片參數的梯度聚合，都可能產生這類固定頻率的 FP32 AllReduce；但沒有 message size 與 call site 前，文章不替它指定唯一用途。這裡能確定的是「每步固定兩次、FP32、duration 短」，其餘保留成待驗證假說。

stream 是排程線索，不等於 communicator 數量

device 4 的通訊分布在 stream 52、56、60。原稿說「每個 communicator 各用自己的 stream，所以至少有三個通訊群組」，這個推論不可靠。NCCL API 會把操作 enqueue 到呼叫者傳入的 CUDA stream；同一 communicator 可以在框架控制下使用不同 stream，多個 communicator 也可能共用排程方式。stream ID 告訴我們工作被放在哪條 CUDA 執行佇列，不能直接換算成 TP／DP／PP group 數量。

不過時間分布仍然有用：

• stream 56 是主力，每步約 27 次 AllGather、18 次 ReduceScatter，共約 355 ms。
• stream 52 每步不到一次 AllGather，約 4.5 ms。
• stream 60 每步兩次 FP32 AllReduce，約 1.5 ms。

三條合計每步約 47.8 次 collective，平均每 26 ms 左右就出現一次。這種固定而密集的節奏，比「每步只在尾端做一次大同步」更像 layer-wise 或 bucketed communication；但 DDP 也會在 backward 中按 bucket 提前啟動 AllReduce，所以仍只能當線索，不能只憑分布替框架下診斷。

把視野拉出穩定區間，還能看到訓練開始前的 Broadcast，以及結束時的 communicator teardown。一次性的 initialization／shutdown 要和每步重複的 steady state 分開，只有後者會持續影響 tokens/s。

另外要記得，NCCL kernel 是真的 GPU kernel。它會佔用 SM 與執行資源，也會被 Day 14 的 busy time、Day 17 的 kernel union 算進去；GPU 顯示很忙時，其中一部分可能是在通訊。另一方面，collective 必須等參與 ranks 的資料都到位才能完成，因此某張卡上的 NCCL kernel duration 也可能包含等待 peer 的時間。單筆變長不一定代表 link 變慢，也可能是上游計算或 launch 較晚。

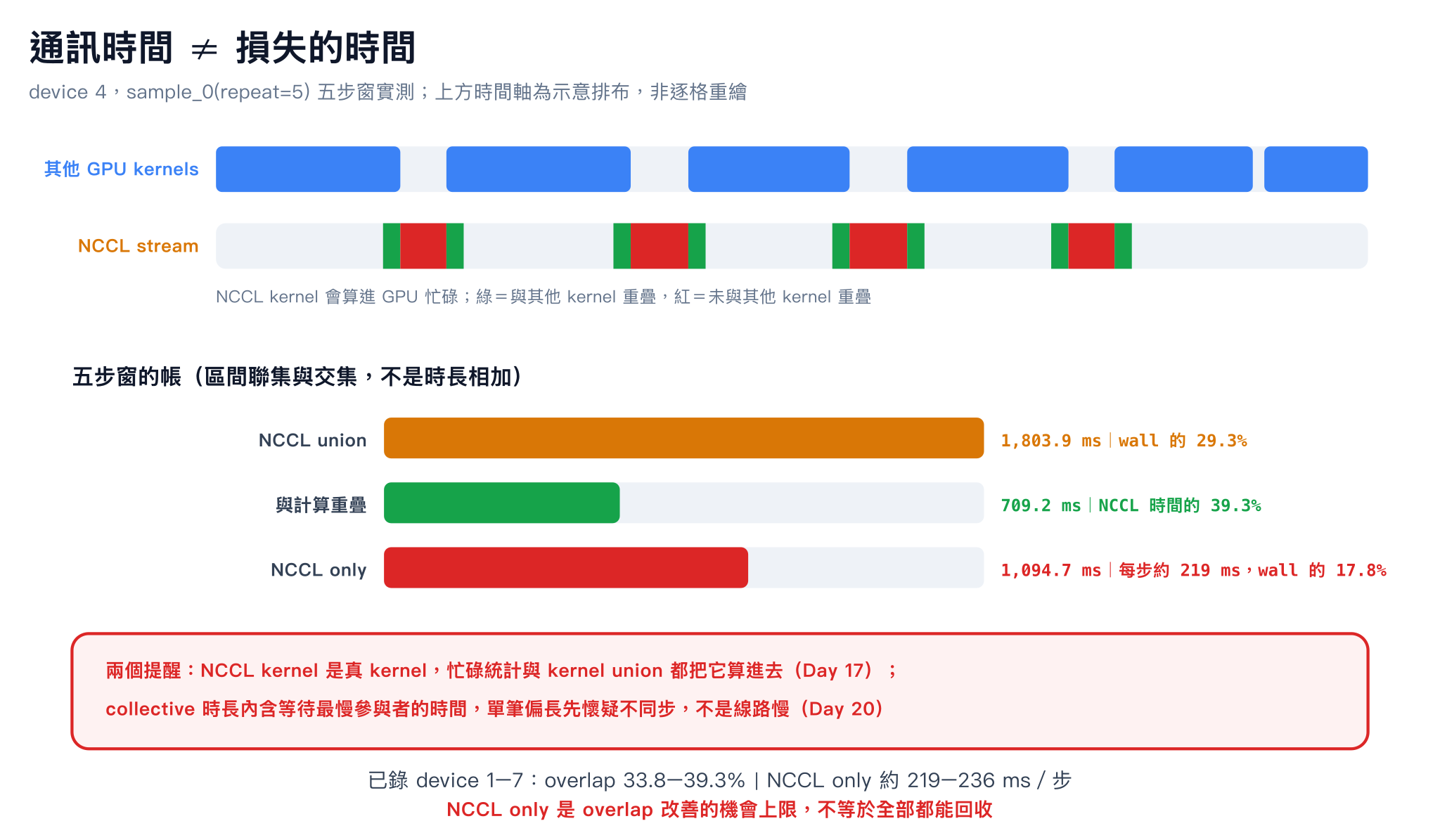

用 overlap_breakdown 查未藏住的通訊

接著對同一個 device 4 與五步範圍執行：

nsys-ai skill run overlap_breakdown megatron.sqlite \
  --trim 39.964 46.123 -p device=4

實際結果：

── Compute/Communication Overlap ──
  Total span:    6155.8ms
  Compute only:  4260.4ms
  NCCL only:     1094.7ms
  Overlap:        709.2ms (39.3% of NCCL overlapped)
  Idle:            91.4ms
  Kernels:       1875 compute + 239 NCCL
  Devices:       4 (analyzed); profile also has [1, 2, 3, 5, 6, 7] — re-run with -p device=N for each

這裡的 compute 是工具的分類名稱：實作上，它把名稱不含 NCCL 的 GPU kernels 都歸在這一側，所以更精確的理解是「其他 GPU kernels」，不保證每一個都是 Tensor Core 計算。四個區間是用聯集與交集算的，不是把 kernel duration 直接相加。

device 4 的 NCCL 總時間為 1094.74 + 709.19 = 1803.93 ms，占 6.156 秒範圍的 29.3%；其中 39.3% 與其他 GPU kernels 重疊，未重疊部分是 1094.74 ms，平均每步約 219 ms。

但只看 device 4 還不夠。我把 profile 裡有 kernel 資料的 device 1–7 全部重跑一次：

device 4 剛好是已錄七張卡中 overlap 最高、NCCL only 最少的一張。如果只挑它代表所有已錄裝置，結論會稍微樂觀。device 1–7 的 overlap 落在 33.8–39.3%，未與其他 kernels 重疊的 NCCL 則是每步約 219–236 ms；這個範圍比單一數字更適合當 Day 19 的起點。由於 device 0 缺 trace，本文不宣稱這就是完整八卡 job 的全域範圍。

最後再收緊一次用詞：NCCL only 是「沒有和其他 GPU kernels 重疊的通訊時間」，可以當作改善 overlap 的機會上限，但不等於全部都能從 wall time 一比一拿回來。它可能仍和 CPU 工作、memory copy 或其他裝置活動重疊，也可能受無法移動的資料相依性限制。要估真正 critical-path saving，還需要比較修改前後的 step wall time。

四種常見誤判

第一，看到 _RING_LL 就當成實際 tuning 結果。kernel symbol 可能只是共用的 specialized entry；實際 algorithm／protocol 要看 NCCL tuning log 或受控的 A/B test。

第二，把 stream 數量當成 communicator 數量。stream 是 CUDA 排程佇列，不直接等於 TP、DP 或 PP group；要看 rank membership 與框架設定。

第三，把多卡 kernel duration 直接相加後除以 wall time。已錄七張卡的 12.43 秒是跨卡總和，不是 6.16 秒視窗內的 wall 占比。先固定 device，再做 interval union。

第四，把 NCCL only 全部當成可回收時間。它是未和其他 GPU kernels 重疊的區間，也是值得優先調查的上限；能否真的縮短 step，仍取決於相依性、straggler 與修改後的 critical path。

小結與明天

今天先把 NCCL 的帳讀到證據允許的程度。Ring AllReduce 的每卡流量約為 2(N−1)/N × payload，但 ZeRO／FSDP 不同階段的通訊時機與總量不能混成一句話。主檔 A 預期有八張 GPU，實際 SQLite 卻只有 device 1–7 的 GPU activity；已錄七張都有規律的 AllGather、BF16 ReduceScatter，以及每步兩次的 FP32 AllReduce，足以判斷存在分片式資料流，還不足以只靠 kernel 名稱定案是哪種平行化。

實際用 nccl_breakdown 與 overlap_breakdown 重跑後，device 1–7 每步都有 239 ÷ 5 ≈ 47.8 次 collective；NCCL overlap 落在 33.8–39.3%，NCCL only 約 219–236 ms／step。這段未藏住的通訊是明天要追的重點，但先把它當機會上限，不急著宣稱全部可回收；缺少的 device 0 則需要重新 capture 才能補齊。

明天進 Day 19：正式拆 overlap ratio、啟動時機與資料相依性，看看主檔 A 的通訊為什麼只有約三分之一藏進其他 GPU 工作裡。

參考資料

• NCCL collective 定義與 ReduceScatter + AllGather = AllReduce：NCCL User Guide — Collective Operations
• NCCL 的演算法、protocol 與成本模型：Understanding NCCL Tuning to Accelerate GPU-to-GPU Communication
• NCCL device kernel specialization 與 symbol 產生方式：NVIDIA/NCCL — src/device/generate.py
• NCCL 2.16.2 加入帶 call arguments 的 NVTX instrumentation：NCCL 2.16.2 Release Notes
• algbw、busbw 與各 collective 的換算：NVIDIA/nccl-tests — Performance
• Distributed optimizer 的 ReduceScatter／AllGather 資料流：Megatron Core — Distributed Optimizer
• ZeRO 各階段的記憶體與通訊設計：ZeRO: Memory Optimizations Toward Training Trillion Parameter Models
• Sequence parallelism 的通訊設計：Reducing Activation Recomputation in Large Transformer Models
• 本文 A 檔數字以 nsys-ai 實跑 megatron.sqlite 的 39.964–46.123 秒範圍；預期的八張 GPU 中，只有 device 1–7 有 kernel activity，這七張皆分別執行 nccl_breakdown 與 overlap_breakdown。device 0 缺少 CUDA trace，因此所有跨卡表格都不是完整八卡總量。
