來到第三天啦！

相信很多人第一次接觸 Kubernetes，看到官方架構圖時，都有類似的反應：

API Server
etcd
Scheduler
Controller Manager
kubelet
kube-proxy
Container Runtime

光看這些名稱就已經頭昏眼花，更別說還要理解它們之間的關係。

試著一個一個了解，結果每個元件好像都看懂了，卻不知道它們實際上如何合作。

其實，我們不需要一開始就死背所有元件。

今天，我們只需要回答一個問題：

當我們告訴 Kubernetes：「我要建立 3 個 Nginx Pod」時，整個 Cluster 到底發生了什麼事情？

只要理解這個過程，就能掌握 Kubernetes Architecture 最重要的運作邏輯。

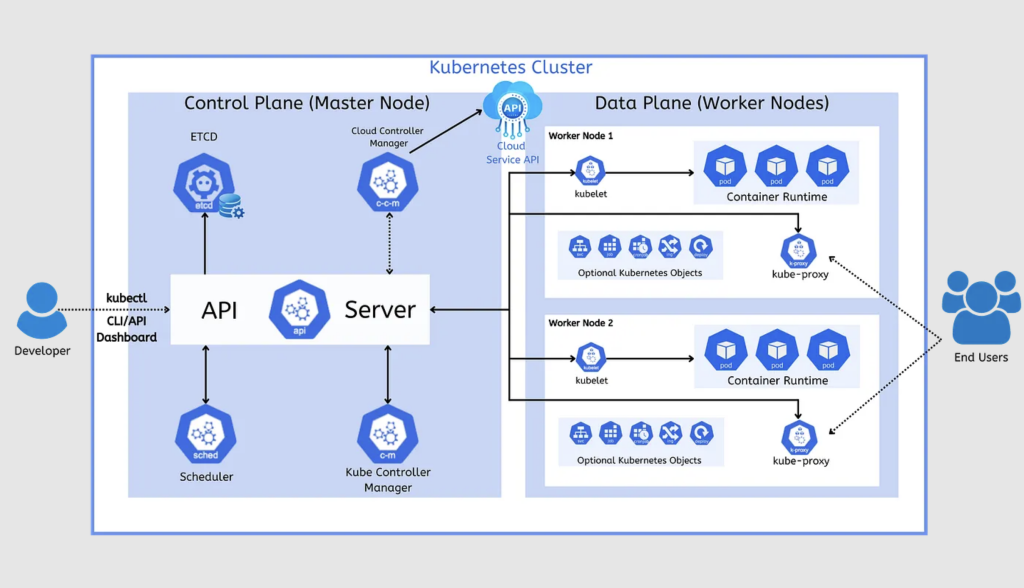

一、Kubernetes Cluster 的基本架構

Source: https://aws.plainenglish.io/kubernetes-architecture-c93cb9c798d8

首先，Kubernetes Cluster（叢集）是由多台 Node 所組成的，而這些 Node 可以依照職責區分為 Control Plane 與 Worker Node。

Kubernetes Cluster
│
├── Control Plane
│   ├── API Server
│   ├── etcd
│   ├── Scheduler
│   └── Controller Manager
│
├── Worker Node 1
│   ├── kubelet
│   ├── kube-proxy
│   └── Container Runtime
│
└── Worker Node 2
    ├── kubelet
    ├── kube-proxy
    └── Container Runtime

這裡先理解兩個重要角色。

Control Plane 可以理解成 Kubernetes 的大腦，Worker Node 則是真正負責執行 Application 的工作節點。

Control Plane 負責管理整個 Cluster，例如接收使用者指令、儲存叢集狀態、決定 Pod 要部署在哪台 Node，以及持續維持系統的預期狀態。

Worker Node 則負責實際執行 Pod，並回報執行狀態。

需要注意的是，Control Plane 本身通常也有 kubelet 和 Container Runtime，只是正式環境一般會將 Application 部署到 Worker Node。

接下來，我們就按照建立 Pod 的實際流程，一個一個認識這些元件。

二、API Server：Kubernetes 的主要入口

假設我們已經寫好一份 Deployment YAML，希望 Kubernetes 幫我們建立 3 個 Nginx Pod。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
        - name: nginx
          image: nginx

接著執行：

kubectl apply -f nginx.yaml

這時候，kubectl 並不會直接跑到 Worker Node 上建立 Container。

它會先透過 Kubernetes API 將請求傳送給 kube-apiserver（API Server）。

kubectl
   │
   │ Kubernetes API
   ▼
API Server

API Server 是整個 Kubernetes Control Plane 的主要入口，負責接收與處理 API 請求，包含驗證、授權及資源資料的讀寫。

不只有 kubectl，Scheduler、Controller Manager、kubelet 及其他外部管理工具，也都是透過 API Server 與 Kubernetes 互動。

因此，我們可以先把它理解成：

API Server 就是 Kubernetes 的正門，負責提供統一的 API，讓各個元件可以交換資訊。

三、etcd：Kubernetes 的記憶體

當 API Server 收到我們建立 Deployment 的請求，並完成相關驗證後，就需要把這份設定保存起來。

因為 Kubernetes 必須記得整個 Cluster 的重要資訊，例如目前有哪些 Deployment、Pod、Service，各個 Node 的狀態，以及使用者希望系統達成的 Desired State（預期狀態）。

這些資訊主要儲存在 etcd。

etcd 是一套分散式 Key-Value Store，也就是透過 Key 與 Value 儲存資料的分散式資料庫。

kubectl
   │
   ▼
API Server
   │
   │ 儲存與讀取 Cluster State
   ▼
etcd

以剛才的例子來說，我們希望建立 3 個 Nginx Pod，這項要求會記錄在 Deployment 的設定中，並透過 API Server 保存到 etcd。

要特別注意，etcd 本身不負責建立 Pod，也不會主動調整 Cluster。

它的主要工作是保存 Kubernetes 的重要狀態資料。

其他控制元件則透過 API Server 取得這些資訊，而不是直接操作 etcd。

簡單來說，etcd 就是 Kubernetes 的記憶系統，讓整個 Cluster 知道目前的設定與狀態。

四、Controller Manager：確保 Desired State 被實現

到目前為止，我們只是告訴 Kubernetes 希望建立 3 個 Pod，並把設定保存起來。

但究竟是誰負責真正建立這些 Pod？

這就需要介紹 kube-controller-manager（Controller Manager）。

還記得 Day 1 提到的 Desired State 嗎？

假設目前的情況如下：

Desired State：3 個 Pod

Actual State：0 個 Pod

Kubernetes 發現預期狀態與實際狀態不同，就必須採取行動。

而 Controller Manager 內部運作著多種 Controller（控制器），負責持續觀察 Cluster，並協調資源，讓實際狀態逐漸接近預期狀態。

以 Deployment 為例，過程稍微複雜一點。

當我們建立 Deployment 時，Deployment Controller 會負責建立對應的 ReplicaSet，而 ReplicaSet Controller 再根據 replicas: 3 的設定，建立需要的 Pod。

Deployment
 replicas: 3
     │
     ▼
Deployment Controller
     │
     ▼
ReplicaSet
     │
     ▼
ReplicaSet Controller
     │
     ├── Pod 1
     ├── Pod 2
     └── Pod 3

這裡的 ReplicaSet 可以理解成負責維持指定 Pod 數量的 Kubernetes 資源。

如果其中一個 Pod 意外消失，ReplicaSet Controller 就會發現目前只剩下 2 個 Pod，接著建立新的 Pod，讓數量恢復到 3 個。

這種運作方式稱為 Reconciliation Loop（調諧迴圈），也經常稱為 Control Loop。

Observe
   │
   ▼
Compare
   │
   ▼
Act
   │
   └────────┐
            │
            ▼
          Repeat

簡單來說，就是不斷觀察目前狀態、比較預期狀態，發現差異就採取行動，然後重複這個過程。

這正是 Kubernetes 最重要的設計理念之一。

五、Scheduler：決定 Pod 要部署在哪台 Node

經過前面的步驟，Controller 已經建立了 3 個 Pod。

但是，這些剛建立的 Pod 還不知道應該部署在哪一台 Node。

這時候，就輪到 kube-scheduler（Scheduler） 登場。

假設我們的 Cluster 有三台 Worker Node：

Worker Node 1
Worker Node 2
Worker Node 3

Scheduler 會透過 API Server 觀察尚未分配 Node 的 Pod，並根據各種條件選擇適合的 Node。

例如，Scheduler 需要考慮 Node 是否具有足夠的 CPU 與 Memory 資源，以及 Pod 設定的 nodeSelector、Affinity、Taint 與 Toleration 等排程條件。

這些名詞後面的文章都會實際操作，目前只需要知道它們會影響 Pod 可以部署在哪台 Node。

假設 Scheduler 最後決定：

Pod 1 → Worker Node 1

Pod 2 → Worker Node 2

Pod 3 → Worker Node 2

Scheduler 就會透過 API Server 完成 Pod 與 Node 的綁定。

這裡有個重要觀念：

Scheduler 只負責決定 Pod 要去哪台 Node，並不負責實際建立或啟動 Container。

接下來才是真正執行 Pod 的階段。

六、kubelet：負責 Node 上的 Pod

每一台 Kubernetes Node 都會執行一個名為 kubelet 的代理程式。

當 Scheduler 決定將 Pod 部署到某台 Node 後，該 Node 上的 kubelet 就會透過 API Server 得知自己需要執行哪些 Pod。

例如，Worker Node 2 的 kubelet 發現自己被分配了兩個 Nginx Pod，就會開始處理建立工作。

API Server
    │
    │ 提供 Pod 的設定與分配資訊
    ▼
Worker Node 2
    │
    ▼
  kubelet
    │
    ├── Nginx Pod 2
    │
    └── Nginx Pod 3

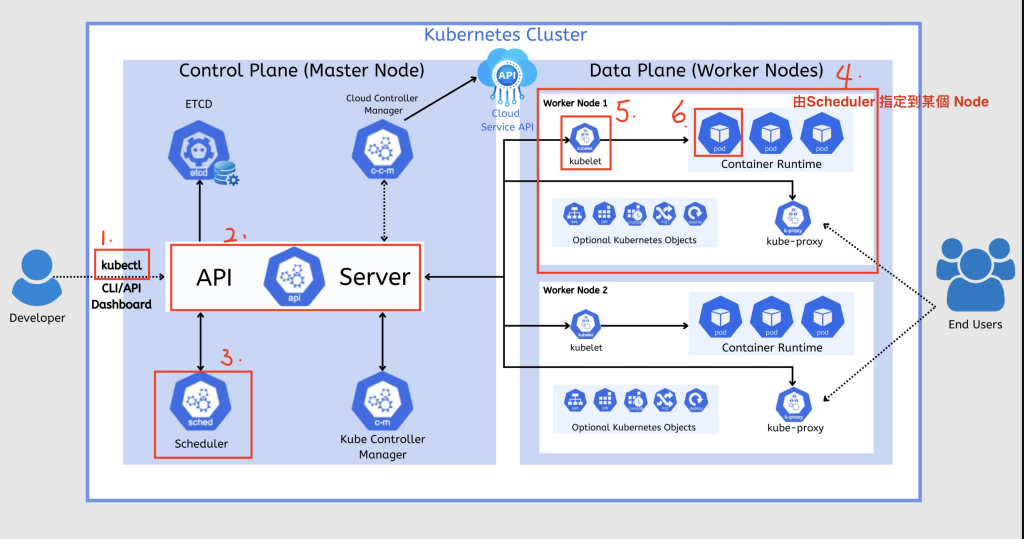

大致流程：

不過，kubelet 本身並不是 Container Runtime，它不會親自建立或執行 Container。

它的主要工作是確保 Node 上的 Pod 按照設定執行，並持續監控與回報 Pod 的執行狀態。

因此，它還需要與下一個元件合作。

七、Container Runtime：真正負責執行 Container

我們終於來到實際啟動 Container 的階段。

Kubernetes 使用 Container Runtime 執行及管理容器，例如 containerd 或 CRI-O。

而 kubelet 與 Container Runtime 之間，則透過 CRI（Container Runtime Interface）進行溝通。

CRI 是 Kubernetes 定義的一套標準介面，讓 kubelet 可以使用統一的方式，要求不同的 Container Runtime 執行容器管理工作。

以 containerd 為例：

kubelet
   │
   │ CRI
   ▼
containerd
   │
   ▼
containerd-shim
   │
   ▼
runc
   │
   ▼
Nginx Container

當 kubelet 需要執行 Nginx Pod 時，就會透過 CRI 請求 containerd 準備 Pod Sandbox、下載所需 Image，並建立及啟動 Container。

containerd 再透過 containerd-shim 與 runc 等底層元件完成執行工作。

最終，我們的 Nginx Container 才會真正開始運作。

所以，記住這兩者的差異：

kubelet 負責確保 Pod 正常運作，而 Container Runtime 負責實際執行及管理 Container。

至於 CRI、containerd、Docker 和 Podman 之間的完整關係，我們會在後續文章進一步介紹。

八、kube-proxy：負責 Service 的網路轉送

前面已經完成建立 3 個 Nginx Pod 的主要流程，但架構圖上還有一個元件尚未介紹，那就是 kube-proxy。

kube-proxy 是 Kubernetes 的網路元件，通常部署在各個 Node 上，主要負責實作 Service 的網路轉送規則。

例如，我們建立了一個 Nginx Service，讓其他 Application 不需要知道每個 Nginx Pod 的實際 IP，就可以透過同一個 Service 存取後端 Pod。

在傳統的 kube-proxy 架構中，它會監看 API Server 提供的 Service 與 EndpointSlice 等資訊，並設定對應的網路轉送規則。

需要注意的是，kube-proxy 不是實際建立 Pod 網路的元件，也不是所有 Kubernetes Cluster 都一定需要使用它。例如，部分 CNI（Container Network Interface）方案可以使用 eBPF 等技術取代 kube-proxy 的功能。

目前只需要記住：

Scheduler 負責決定 Pod 在哪裡執行，kubelet 與 Container Runtime 負責執行 Pod，而 kube-proxy 主要負責 Service 的網路轉送。

九、把完整流程串起來

現在，回到今天最開始的問題。

當我們執行：

kubectl apply -f nginx.yaml

希望 Kubernetes 建立 3 個 Nginx Pod 時，實際上會發生以下事情：

1. kubectl apply
       │
       ▼
2. API Server 接收並驗證請求
       │
       ▼
3. etcd 儲存 Deployment
       │
       ▼
4. Deployment Controller
       │
       │ 建立 ReplicaSet
       ▼
5. ReplicaSet Controller
       │
       │ 建立 3 個 Pod
       ▼
6. Scheduler
       │
       │ 選擇適合的 Node
       ▼
7. Node 上的 kubelet
       │
       │ 發現需要執行的 Pod
       ▼
8. Container Runtime
       │
       │ 建立與啟動 Container
       ▼
9. Nginx Pods 開始運作

這裡要補充的是，上面的圖屬於方便理解的概念流程。

實際上，Kubernetes 的各個元件不是依序直接呼叫下一個元件，而是大多透過 API Server 讀取、監看及更新資源狀態。不同 Controller 也可能同時進行工作。

理解這個差異非常重要，因為它直接影響 Kubernetes 的設計方式，以及後續遇到問題時的排查方法。

例如，當我們發現 Pod 一直無法正常運作時，就可以開始判斷問題可能發生在哪個階段。

如果 Pod 長時間處於 Pending 狀態，就可以檢查 Scheduler 是否找到符合條件的 Node；如果 Pod 已經分配 Node，卻一直處於 ContainerCreating 狀態，就可以進一步檢查 kubelet、Container Runtime、Image 下載或網路相關問題。

這樣一來，我們就不再只是把 Kubernetes 當成一個黑盒子。

十、為什麼 Kubernetes 要設計得這麼複雜？

你可能會好奇，為什麼 Kubernetes 不直接接收指令、建立 Container，反而要透過這麼多元件合作？

因為 Kubernetes 本質上是一套 Distributed System（分散式系統）。

它的目標不只是建立 Container，而是持續維持整個 Cluster 的預期狀態。

例如，我們要求 Kubernetes 維持 3 個 Nginx Pod，即使其中一個 Pod 意外消失，Controller 仍然會嘗試重新建立，讓系統回到預期狀態。

而 Scheduler、kubelet、Container Runtime 等元件，則各自負責不同階段的工作。

這種設計讓 Kubernetes 能夠持續協調大量資源，但也代表許多操作不是立即完成，而是透過不同元件逐步協調、更新狀態。

因此，執行 kubectl apply 成功，只代表 API Server 已經接受相關設定，並不代表所有 Pod 都已經建立完成並且正常運作。

這也是為什麼我們後續經常需要使用：

kubectl get pods -w

持續觀察 Pod 的狀態變化。

Day 3 小結

今天不需要死背所有 Kubernetes Component，只需要理解它們在建立 Pod 的過程中，各自負責什麼工作。

整個 Kubernetes Architecture 最重要的觀念，就是不同元件各司其職，透過 API Server 交換資訊，並持續將 Cluster 維持在預期狀態。

理解這個過程之後，後面學習 Deployment、ReplicaSet、Scheduler、NetworkPolicy，以及 Kubernetes 故障排查時，就會更容易知道每個操作背後究竟發生了什麼事情。

明天開始，我們就要實際在自己的電腦上建立 Kubernetes Cluster！

1 Control Plane
       +
2 Worker Nodes

而且不需要準備三台實體 Server。

我們會透過 kind，直接在自己的電腦上建立完整的 Kubernetes 實驗環境，開始實際操作今天介紹的各個元件。
