這篇要解決的問題很實際：
如何讓使用者直接透過網址存取 Kubernetes 裡的應用程式，而不是每次都要靠
kubectl port-forward？
前面我們已經會建立 Pod、Deployment、Service，也知道可以用：
kubectl port-forward
暫時把 Kubernetes 裡的服務轉到自己的電腦上。
但 port-forward 比較適合開發與除錯，因為這條連線只存在於執行指令的那台電腦，而且終端機一關掉，連線通常也就中斷。正式環境不可能要求每一位使用者都安裝 kubectl，再自己執行 port-forward。
所以今天要開始處理真正的：
外部流量 → Kubernetes
先複習兩個最基本的概念。
Pod 是 Kubernetes 裡真正執行應用程式的單位，例如 FastAPI、Nginx、Redis 都會實際跑在 Pod 裡。
但 Pod 隨時可能因為重建而換 IP，所以我們通常不會直接連 Pod，而是透過 Service。
Service 提供一個穩定的名稱與連接埠，例如：
api:80
再由 Service 把流量導到後面的 Pod。
問題是：
Service 解決的是 Kubernetes 裡面
「怎麼找到某一組 Pod」
但網站真正需要的是：
https://api.example.com
https://grafana.example.com
https://shop.example.com
也就是需要有一個「入口」，先接住外部的 HTTP Request，再判斷這個 Request 應該送去哪一個 Service。
例如：
api.example.com
↓
API Service
grafana.example.com
↓
Grafana Service
這個根據網址決定流量去向的行為，就叫做 Routing（路由）。
其中：
Hostname 是網址中的主機名稱，例如：
api.example.com
而 Path 是網址後面的路徑，例如：
/users
/orders
/health
因此你甚至可以設定：
example.com/api
↓
API Service
example.com/dashboard
↓
Dashboard Service
以前 Kubernetes 最常使用的 HTTP 入口是：
Ingress
Ingress 可以定義：
什麼 Host
什麼 Path
要送去哪個 Service
但這裡有一個非常重要的觀念：
Ingress 本身只是一份設定，不是真的幫你轉送封包的程式。
真正負責讀取 Ingress 設定，並實際建立代理規則的是：
Ingress Controller
這裡第一次看到 Controller（控制器） 的話，可以把它理解成：
一個持續觀察 Kubernetes 狀態，並試著讓「實際狀態」符合「你設定的狀態」的程式。
所以只有：
kind: Ingress
卻沒有安裝任何 Ingress Controller，通常不會突然就多出一個可以使用的網站入口。
Kubernetes 官方目前仍保留 Ingress，而且 Ingress 是 Stable API，不會突然消失。
但 Ingress API 已經進入：
Frozen
Frozen 可以理解成：
API 本身不會再持續增加新的大型功能。
官方目前建議新的功能逐漸往 Gateway API 發展。
官方 Ingress 說明：
https://kubernetes.io/docs/concepts/services-networking/ingress/
目前 CKA 也仍然會碰到 Gateway API 與 Ingress，所以兩套都必須理解：
https://training.linuxfoundation.org/certification/certified-kubernetes-administrator-cka/
這裡的 API 不要把它理解成我們平常寫 FastAPI 時的 REST API。
在 Kubernetes 裡，可以先把 API 理解成：
Kubernetes 認得哪些 Resource，以及每種 Resource 可以有哪些欄位。
例如 Kubernetes 本來就認得：
kind: Pod
kind: Deployment
kind: Service
Gateway API 則額外提供：
GatewayClass
Gateway
HTTPRoute
最重要的三個 Resource 分工如下。
GatewayClass 用來決定：
這個 Gateway 要由哪一套 Controller 負責？
今天會使用：
cloud-provider-kind
接著是 Gateway。
Gateway 可以理解成真正的「入口設定」，例如：
我要開 HTTP
使用 Port 80
接受 api.ironman.test
最後是 HTTPRoute。
HTTPRoute 負責描述：
什麼 Host
什麼 Path
要交給哪一個 Service

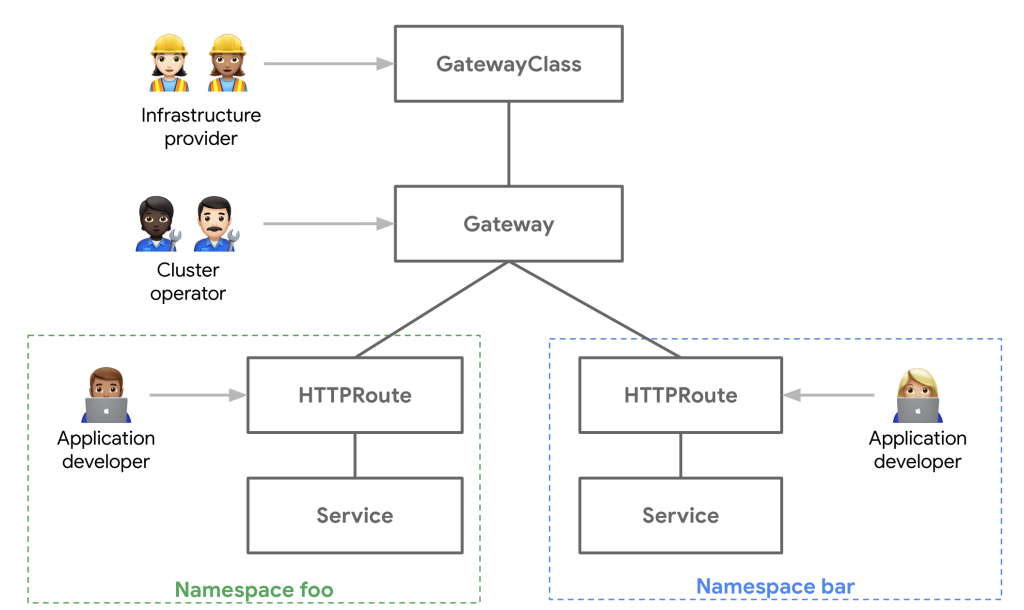

所以三者關係可以畫成：
GatewayClass
選擇哪個 Controller
↓
Gateway
建立／設定入口
↑
HTTPRoute
掛到 Gateway 上並定義路由
↓
Service
↓
Pod
但要特別注意：
這不是四台設備一台接一台。
GatewayClass、Gateway、HTTPRoute 都是 Kubernetes 裡面的「設定資源」。
真正處理 HTTP 流量的，是 Gateway Controller 最後建立或設定出來的 Proxy / Load Balancer。
今天繼續沿用：
Mac
Docker Desktop
kind
kubectl
cka-lab
如果前面已經一路做到這裡，基本上不用重新安裝。
這裡第一次看到 kind 的話，它的完整名稱是：
Kubernetes IN Docker
它會利用 Docker Container，在你的 Mac 上模擬 Kubernetes Node，非常適合本機練習 Kubernetes。
先打開 Docker Desktop，接著確認環境：
docker ps
kind get clusters
kubectl config current-context
kubectl get nodes
其中：
kubectl config current-context
會告訴你：
現在這個
kubectl到底正在操作哪一個 Kubernetes Cluster。
Node 應該要看到：
Ready
如果你目前完全沒有 kind Cluster，才需要建立：
kind create cluster --name cka-lab
接下來會遇到本機 kind 的一個問題。
在 AWS、GCP、Azure 這些真正的 Cloud 環境裡，如果建立：
type: LoadBalancer
Cloud Provider 通常可以幫你建立 Load Balancer，並提供 External IP。
但 kind 跑在自己的 Docker 裡，並沒有真正的 Cloud Provider。
所以如果完全沒有額外處理，建立：
type: LoadBalancer
常常會看到：
EXTERNAL-IP
<pending>
因此今天要使用：
cloud-provider-kind
它是 Kubernetes SIGs 提供給 kind 使用的 Cloud Provider 實作，可以在本機模擬：
LoadBalancer
Gateway API
官方 Lab：
https://kubernetes.io/blog/2026/01/28/experimenting-gateway-api-with-kind/
專案：
https://github.com/kubernetes-sigs/cloud-provider-kind
這裡使用 v0.11.1。
執行：
docker run -d \
--name cloud-provider-kind \
--rm \
--network kind \
-v /var/run/docker.sock:/var/run/docker.sock \
registry.k8s.io/cloud-provider-kind/cloud-controller-manager:v0.11.1 \
--gateway-channel=standard \
--enable-lb-port-mapping
這段不要只是複製，我們拆開理解。
-d
代表讓 Container 在 Background 執行。
--network kind
則是讓 cloud-provider-kind 加入 kind 使用的 Docker Network，這樣它才能與 kind 裡面的 Node 溝通。
接著：
-v /var/run/docker.sock:/var/run/docker.sock
這是在把 Mac 上 Docker 的控制介面提供給這個 Container。
因為 cloud-provider-kind 必須能操作 Docker，才能建立 Load Balancer、Gateway 對應的 Container 與網路設定。
最後：
--enable-lb-port-mapping
會幫我們把 Load Balancer / Gateway 的 Port 映射到 Mac，後面才能直接從：
127.0.0.1
測試。
安裝 cloud-provider-kind 後，會使用到 Gateway API 的：
CRD
CRD 全名叫：
CustomResourceDefinition
中文可以理解成：
自訂資源定義
Kubernetes 原本只認得它內建的 Resource，例如：
Pod
Service
Deployment
如果今天想讓 Kubernetes 認得新的：
Gateway
HTTPRoute
就可以透過 CRD 擴充 Kubernetes API。
可以把它想像成：
CRD
＝
告訴 Kubernetes：
「現在多了一種新的 YAML Resource」
但 CRD 只負責：
讓 Kubernetes 看得懂這個 Resource
真正讓它運作的仍然是：
Controller
也就是：
CRD
讓 Kubernetes 認得設定
Controller
讓設定真正產生效果
執行：
docker ps --filter name=cloud-provider-kind
你應該會看到：
registry.k8s.io/cloud-provider-kind/cloud-controller-manager:v0.11.1
這個 Container 裡執行的是：
Cloud Controller Manager
簡稱：
CCM
它的用途就是補上 kind 原本沒有 Cloud Provider 的問題，協助處理 LoadBalancer，以及今天要使用的 Gateway API。
接著確認 GatewayClass：
kubectl get gatewayclass
正常應該看到類似：
cloud-provider-kind
Controller 則會看到：
kind.sigs.k8s.io/gateway-controller
而：
ACCEPTED=True
代表這個 GatewayClass 已經被 Controller 接受，可以用它建立 Gateway。
如果一直沒有出現，可以看 cloud-provider-kind Log：
docker logs --tail=100 cloud-provider-kind
今天會把 Gateway 流量送到：
cka-lab Namespace
裡的：
api Service
這裡先補一個名詞。
Namespace 是 Kubernetes 用來把 Resource 分組的邏輯空間。
例如：
cka-lab
production
monitoring
gateway-infra
可以把不同用途的 Resource 分開管理。
今天我們會把：
Application
放在：
cka-lab
Gateway 則放在：
gateway-infra
先查看 API Service：

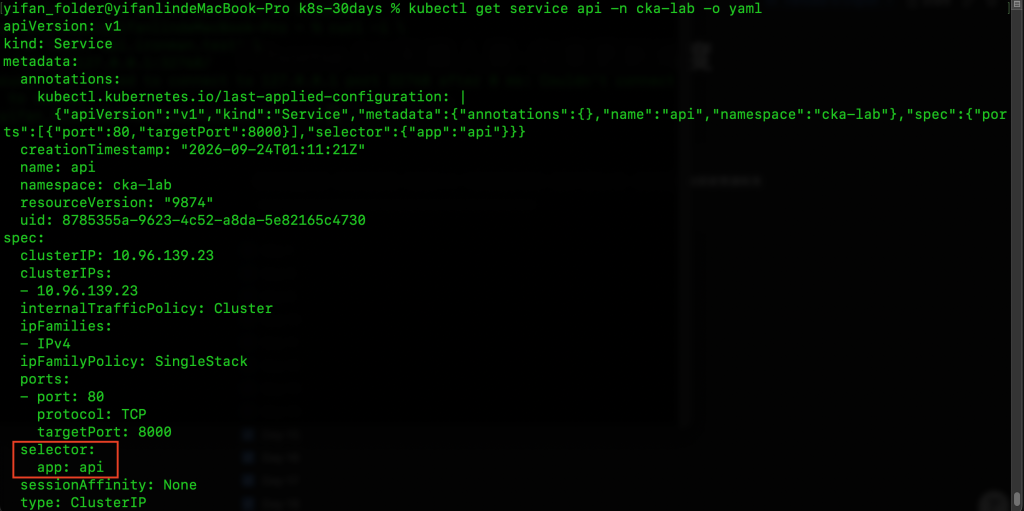

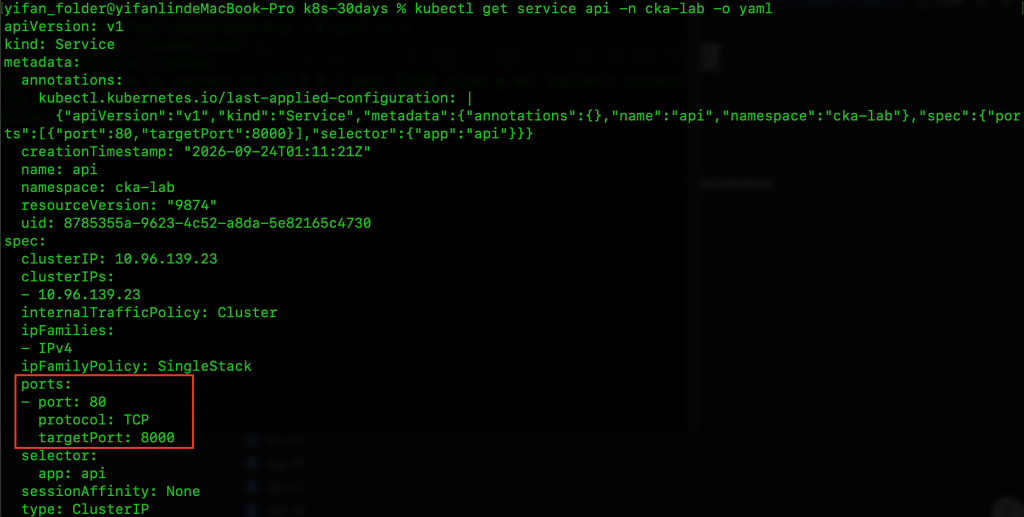

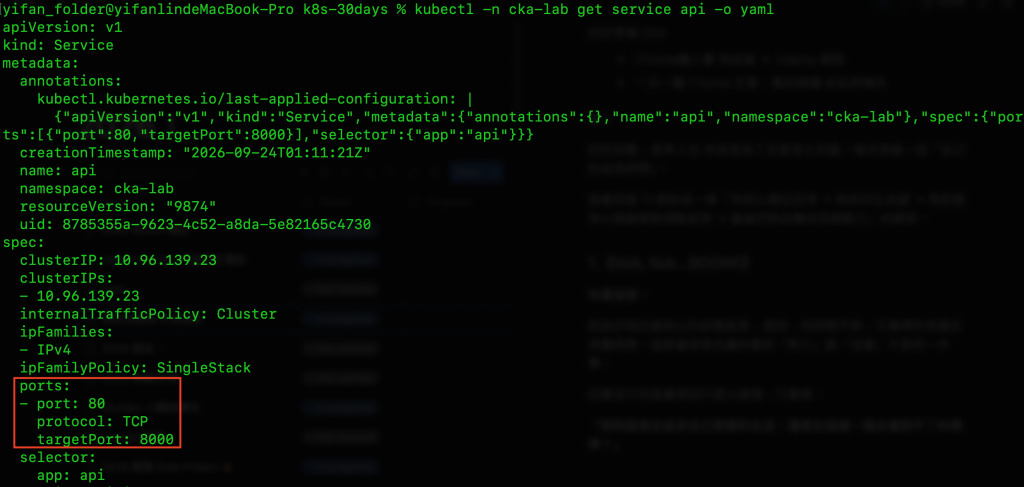

kubectl -n cka-lab get service api -o yaml
假設看到：
ports:
- port: 80
targetPort: 8000
這兩個 Port 不要混在一起。
port: 80
代表：
Service 對外提供 80。
而：
targetPort: 8000
代表：
Service 最後把流量送到 Pod 的 8000。
所以資料流是：
Service :80
↓
Pod :8000
如果你沒有一路跟著前面的 Lab 做，也可以臨時建立一個測試 API。
先建立 Namespace：
kubectl create namespace cka-lab \
--dry-run=client -o yaml | \
kubectl apply -f -
接著建立測試 Pod：
kubectl -n cka-lab run api \
--image=registry.k8s.io/e2e-test-images/agnhost:2.40 \
--restart=Never \
--port=8000 \
-- netexec --http-port=8000
再建立 Service：
kubectl -n cka-lab expose pod api \
--port=80 \
--target-port=8000
最後等待 Pod Ready：
kubectl -n cka-lab wait \
--for=condition=Ready pod/api \
--timeout=120s
這個測試程式會在：
8000
提供 HTTP Server。
Service 則提供：
80
所以仍然是：
Service :80
↓
Pod :8000
如果你本來就已經有自己的 API，就不用建立這組測試 Resource。
接著建立：
gateway.yaml
內容：
apiVersion: v1
kind: Namespace
metadata:
name: gateway-infra
---
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
name: app-gateway
namespace: gateway-infra
spec:
gatewayClassName: cloud-provider-kind
listeners:
- name: http
hostname: api.ironman.test
port: 80
protocol: HTTP
allowedRoutes:
namespaces:
from: All
這裡最重要的新名詞是：
Listener
Listener 可以理解成：
Gateway 的「監聽入口設定」。
它會定義：
我要聽哪個 Port？
使用什麼 Protocol？
接受哪個 Hostname？
例如：
hostname: api.ironman.test
port: 80
protocol: HTTP
就是：
HTTP
↓
Port 80
↓
api.ironman.test
但這裡一定要注意：
hostname: api.ironman.test
不代表 Kubernetes 幫你買了一個網域，也不代表它自動建立 DNS。
DNS 是：
Domain Name System
作用是把：
api.ironman.test
轉換成：
IP Address
Gateway 裡面的 hostname 只是：
當 HTTP Request 的 Host 符合這個名稱時，我才處理。
我們的 Gateway 在：
gateway-infra
但等等 HTTPRoute 會建立在：
cka-lab
也就是：
跨 Namespace
因此這裡設定：
allowedRoutes:
namespaces:
from: All
意思就是：
允許其他 Namespace 裡面的 HTTPRoute 掛到這個 Gateway。
Lab 為了簡單使用：
All
正式環境通常不會讓所有 Namespace 都可以任意掛路由，而會再限制。
官方說明：
https://gateway-api.sigs.k8s.io/guides/user-guides/multiple-ns/
執行：
kubectl apply -f gateway.yaml
等待 Gateway 完成：
kubectl -n gateway-infra wait \
--for=condition=Programmed gateway/app-gateway \
--timeout=180s
查看：
kubectl -n gateway-infra get gateway app-gateway
正常應該看到：
PROGRAMMED=True
並看到 ADDRESS。
這裡的：
Programmed=True
表示：
Gateway Controller 已經把這個 Gateway 的設定實際建立出來。
但先不要看到：
True
就以為整個網站一定正常。
因為 Gateway 正常只代表：
入口正常
後面還有：
HTTPRoute
Service
Pod
Network
全部都可能出問題。
現在有入口了，接著才要告訴 Gateway：
Request 到底要送去哪裡？
建立：
httproute.yaml
內容：
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
name: api-route
namespace: cka-lab
spec:
parentRefs:
- name: app-gateway
namespace: gateway-infra
sectionName: http
hostnames:
- api.ironman.test
rules:
- matches:
- path:
type: PathPrefix
value: /
backendRefs:
- name: api
port: 80
先看：
parentRefs:
它的意思就是：
這個 HTTPRoute 要掛到哪一個 Gateway？
所以：
name: app-gateway
namespace: gateway-infra
表示掛到：
gateway-infra/app-gateway
而：
sectionName: http
指定的是剛才 Gateway 裡：
listeners:
- name: http
那一個 Listener。
這裡：
type: PathPrefix
value: /
代表：
只要 URL Path 是
/開頭就符合。
因此：
/
/users
/health
/api/test
/orders/123
都會 Match。
但這裡要特別注意：
HTTPRoute 只是在「比對 Path」。
它不會因為設定：
value: /api
就自動把 /api 從網址刪掉。
也就是：
/api/users
送給 Backend 時，原本仍然可能是：
/api/users
除非額外設定 URL Rewrite。
Backend 就是：
真正負責接收 Request 的後端服務。
這裡：
backendRefs:
- name: api
port: 80
就是：
api Service
Port 80
注意這裡填的是：
Service port
所以一定是：
80
不是 Pod 的：
8000
完整資料流會是：
Gateway
↓
HTTPRoute
↓
Service api:80
↓
Pod :8000
執行：
kubectl apply -f httproute.yaml

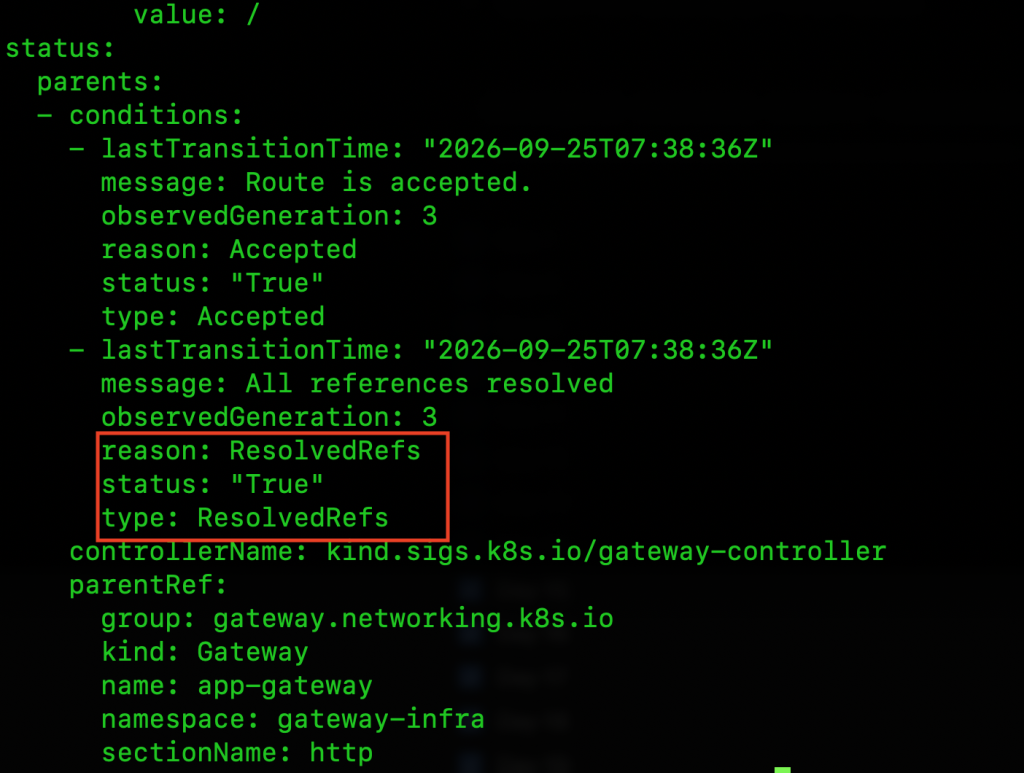

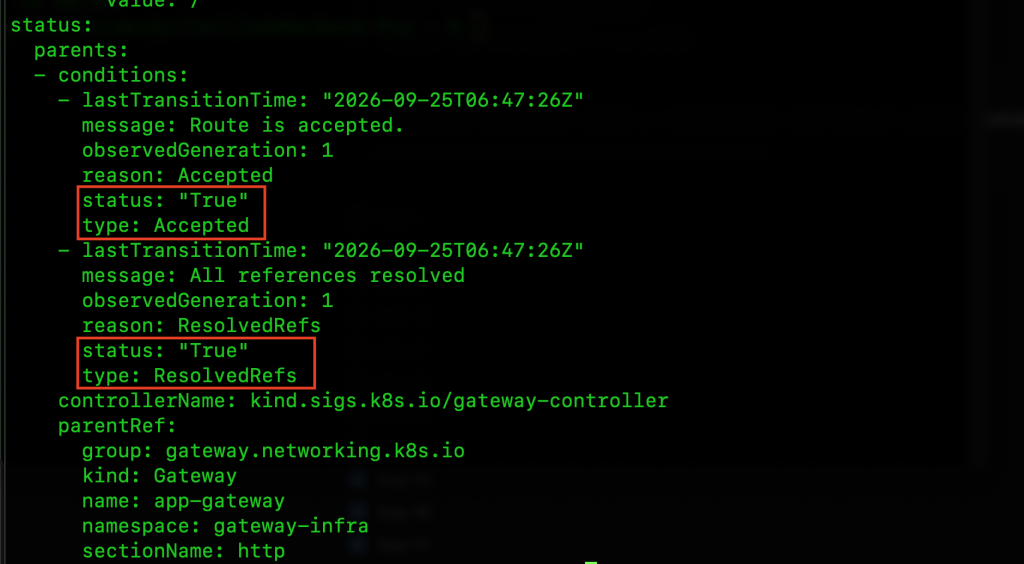

再看完整狀態：

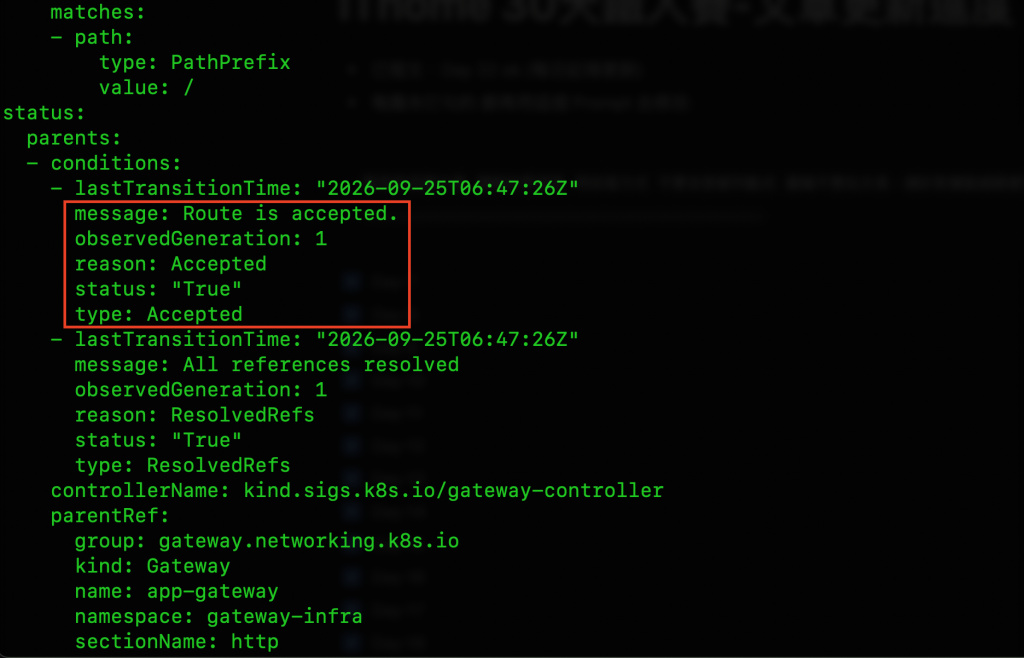

kubectl -n cka-lab get httproute api-route -o yaml
往下面找到：
status
你會看到各種：
conditions
這裡的 Condition 可以理解成：
Controller 對這個 Resource 處理結果的報告。
例如：
Accepted=True
代表：
Gateway 接受這條 Route。
而：
ResolvedRefs=True
則代表：
HTTPRoute 引用的 Service 等 Resource 都找得到。
兩者意思不同。

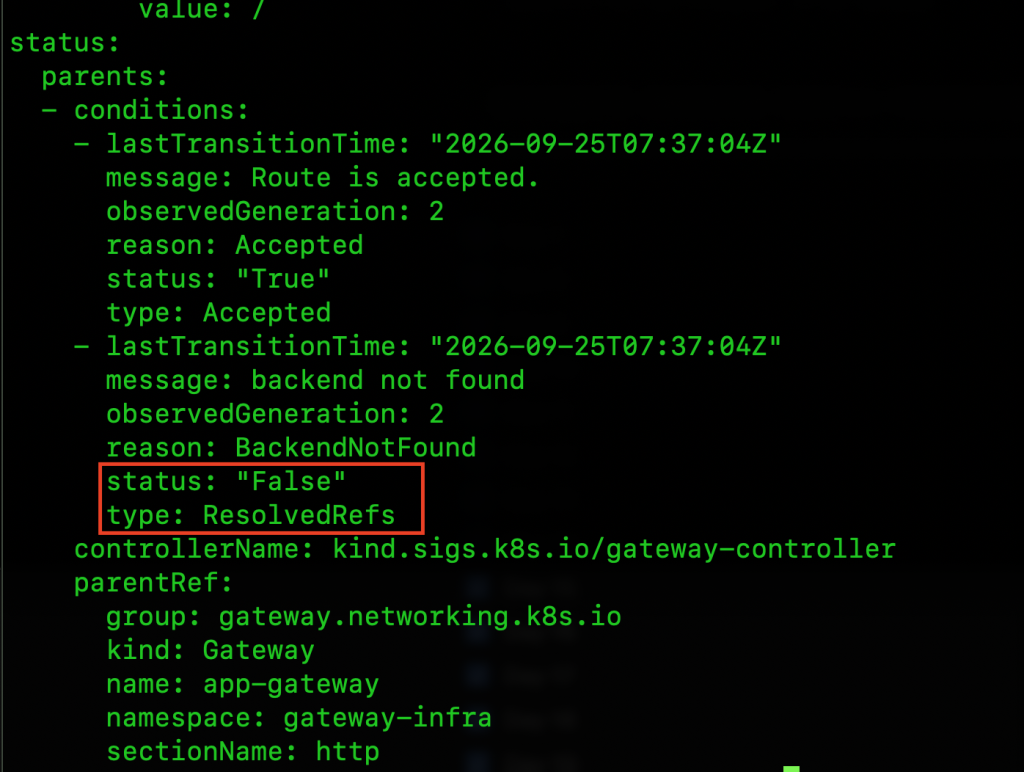

例如：
Accepted=True
ResolvedRefs=False
完全有可能發生。
因為：
路由格式可以接受
但：
你指定的 Service 不存在
官方狀態說明：
https://gateway-api.sigs.k8s.io/geps/gep-1364/
現在 Kubernetes 裡的設定完成了。
但還有一個本機 kind 特有的問題。
Docker Desktop 實際上會讓 Container 跑在 Linux VM 裡，所以：
Gateway ADDRESS
顯示的 IP，不一定能直接從 macOS 使用。
因此我們前面才加：
--enable-lb-port-mapping
現在查看 Gateway Container 的 Port Mapping：
docker ps --filter name=kindccm-gw \
--format 'table {{.Names}}\t{{.Ports}}'
以我自己為例，會看到：
0.0.0.0:63909->80/tcp
意思就是：
Mac
127.0.0.1:63909
↓
Gateway Container
Port 80
所以真正測試時，要連：
127.0.0.1:63909
注意你的 Port 不一定是 63909，請使用自己電腦實際顯示的數字。
前面我們已經找到 Gateway Container 的 Port Mapping：
docker ps --filter name=kindccm-gw \
--format 'table {{.Names}}\t{{.Ports}}'
我的環境實際顯示：
0.0.0.0:63909->80/tcp
這代表：
Mac 127.0.0.1:63909
↓
Gateway Container :80
這裡的 63909 是 Docker 動態分配的本機 Port，不是固定值。因此文章裡如果看到 63909 等數字，都只能當範例，每次實驗要以自己執行 docker ps 看到的結果為準。

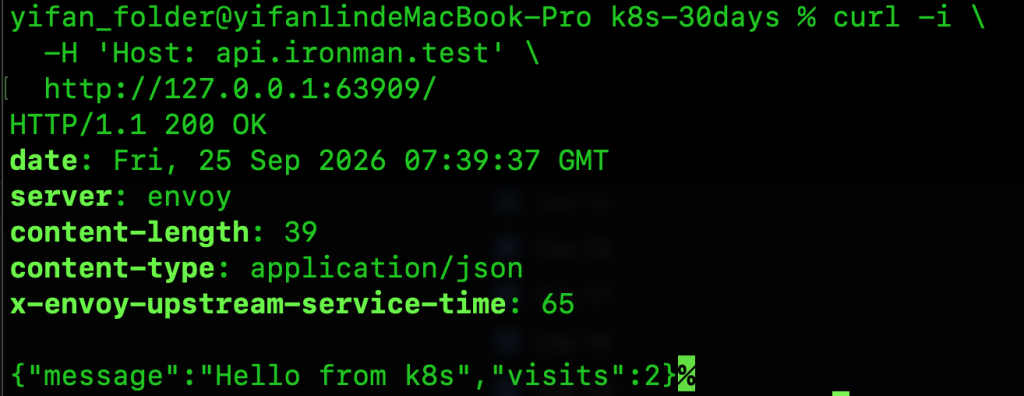

接著用 curl 發送真正的 HTTP Request：

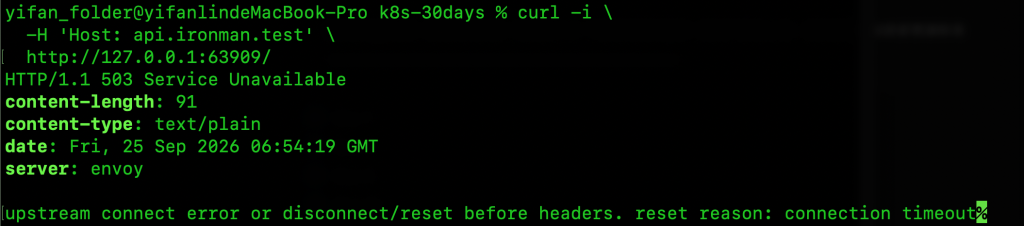

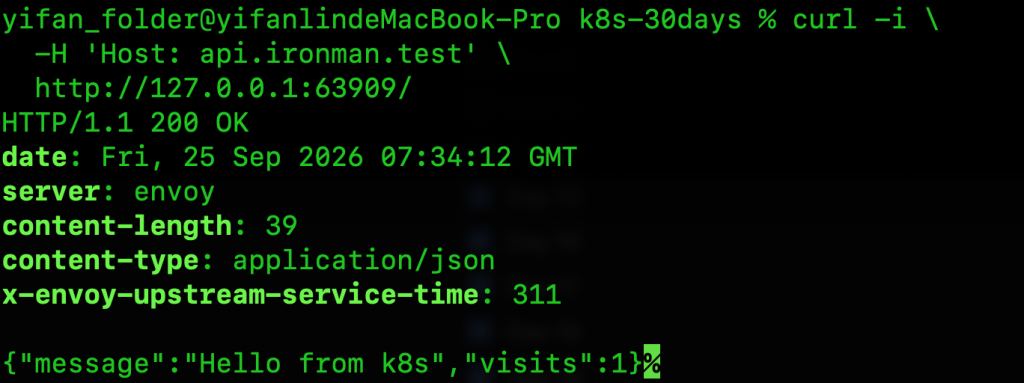

curl -i \
-H 'Host: api.ironman.test' \
http://127.0.0.1:63909/
curl 是一個 Command Line HTTP Client，也就是可以直接從 Terminal 發送 HTTP Request 的工具。
其中：
-i
代表連 HTTP Response Header 一起顯示，所以除了 Response Body，還能看到：
HTTP/1.1 200 OK
HTTP/1.1 404 Not Found
HTTP/1.1 503 Service Unavailable
這些資訊對排錯非常重要。
而：
-H 'Host: api.ironman.test'
則是在 HTTP Request 裡加入：
Host: api.ironman.test
這個 Header。
我們的 Gateway Listener 設定了：
hostname: api.ironman.test
HTTPRoute 也設定：
hostnames:
- api.ironman.test
但是實際上 curl 連線的位址是：
127.0.0.1:63909
所以我們需要透過 HTTP 的 Host Header 告訴 Gateway：
雖然我實際連的是 127.0.0.1，
但我要存取的網站是 api.ironman.test。
Gateway 才能拿這個值去比對 Listener 與 HTTPRoute。
因此目前不必真的設定 DNS。
我的第一次測試得到：
HTTP/1.1 503 Service Unavailable
server: envoy
upstream connect error or disconnect/reset before headers.
reset reason: connection timeout
這時不要看到 503 就以為整套 Gateway 都失敗了。
這個 Response 裡其實已經提供非常重要的線索：
server: envoy
Envoy 是一套 Proxy，也就是負責接收 Request 並轉送到後端的程式。cloud-provider-kind 建立的 Gateway Data Plane 會使用 Envoy 處理這些 HTTP 流量。
既然 Response 是 Envoy 回傳的，就代表：
Mac
↓
127.0.0.1:63909
↓
Gateway / Envoy
這一段其實已經成功了。
現在的問題比較像是：
Gateway / Envoy
↓
HTTPRoute
↓
Service
↓
Pod
✕
也就是 Gateway 收到了 Request，但是它往 Backend 送時失敗。
而：
connection timeout
尤其值得注意。
如果只是 Hostname 寫錯，通常會比較像路由不匹配；但現在 Envoy 已經嘗試連後端，最後卻等到 Timeout，因此要繼續往 Backend 與 Network 層排查。
遇到 Gateway 問題，不建議一開始就亂改 YAML。
先按照流量路徑一層一層確認：
Gateway
↓
HTTPRoute
↓
Service
↓
EndpointSlice
↓
Pod
↓
NetworkPolicy
先看 Gateway：
kubectl -n gateway-infra get gateway app-gateway
希望看到：
PROGRAMMED
True
Programmed=True 代表 Gateway Controller 已經把入口設定實際建立完成。
我們確實已建立完成
接著查看 HTTPRoute：
kubectl get httproute api-route -n cka-lab -o yaml
往下面找：
status:
parents:
...
conditions:
其中最重要的是：
Accepted=True
ResolvedRefs=True
Accepted=True 代表：
Gateway 接受這條 HTTPRoute。
而：
ResolvedRefs=True
代表：
HTTPRoute 裡引用的 Backend，例如
apiService，可以被成功找到。
所以如果現在是：
Gateway:
Programmed=True
HTTPRoute:
Accepted=True
ResolvedRefs=True
基本上可以先判斷：
Gateway 設定正常
HTTPRoute 設定正常
Backend Service 名稱也解析得到
接下來就應該往 Service 與 Pod 查。
查看：
kubectl get service api -n cka-lab -o yaml
我的架構是：
ports:
- port: 80
targetPort: 8000
這兩個 Port 一定要分清楚。
port: 80 是：
Service 對外提供的 Port
而：
targetPort: 8000
是：
Pod 裡 Application 真正監聽的 Port
所以目前流量應該是：
Gateway
↓
HTTPRoute
↓
Service api:80
↓
Pod :8000
HTTPRoute 裡：
backendRefs:
- name: api
port: 80
因此填的是 Service Port 80。
但真正進入 Pod 時使用的是：
8000
後面寫 NetworkPolicy 時，這個差別非常重要。
前面我們一直畫：
Service
↓
Pod
但是 Service 本身到底怎麼知道有哪些 Pod 可以使用？
這裡就會遇到另一個 Kubernetes Resource：
EndpointSlice
EndpointSlice 用來記錄某個 Service 目前有哪些實際 Backend Endpoint，包括：
Pod IP
Port
Ready 狀態
查看 API Service 的 EndpointSlice：
kubectl get endpointslices -n cka-lab \
-l kubernetes.io/service-name=api -o wide
也可以看更完整的內容：
kubectl -n cka-lab get endpointslices \
-l kubernetes.io/service-name=api -o yaml
正常情況應該可以看到類似：
192.x.x.x
的 Pod IP。
如果 Endpoint 是：
<none>
或完全找不到預期的 Pod，就表示：
Service
✕
Pod
Service 沒有找到 Backend。
這時通常要檢查 Service Selector：
kubectl get service api -n cka-lab -o yaml
例如：
selector:
app: api
再看 Pod Label：
kubectl get pods --show-labels -n cka-lab
如果 Pod 也是：
app=api
兩者才能 Match。
也就是：
Service selector
app=api
↓ Match
Pod label
app=api
官方文件：
https://kubernetes.io/docs/concepts/services-networking/endpoint-slices/

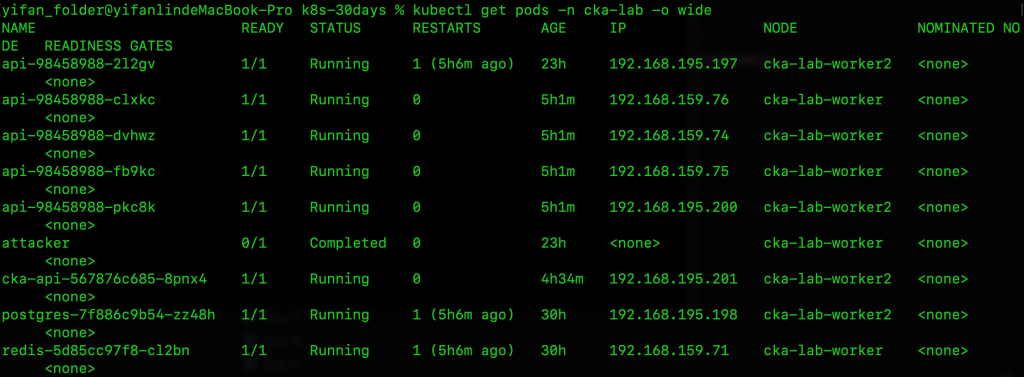

接著確認 API Pod：
kubectl get pods -n cka-lab -o wide
希望看到：
STATUS
Running
READY
1/1
如果你看到：
CrashLoopBackOff
Pending
Error
0/1
那 Gateway 當然也不可能成功。
必要時還可以查看 Log：
kubectl logs <API-POD-NAME> -n cka-lab
到這裡如果，我們已經追蹤了全部路徑：
Gateway 正常
HTTPRoute 正常
Service 正常
EndpointSlice 有 Pod IP
Pod 也是 Running
可是 curl 還是：
503 Service Unavailable
connection timeout
這時就要想到網路存取規則。

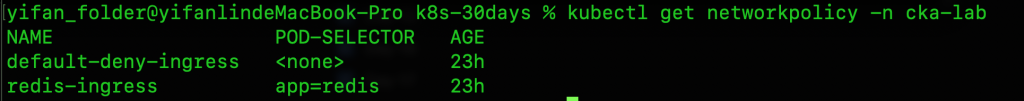

查看：
kubectl get networkpolicy -n cka-lab
我的環境實際看到：

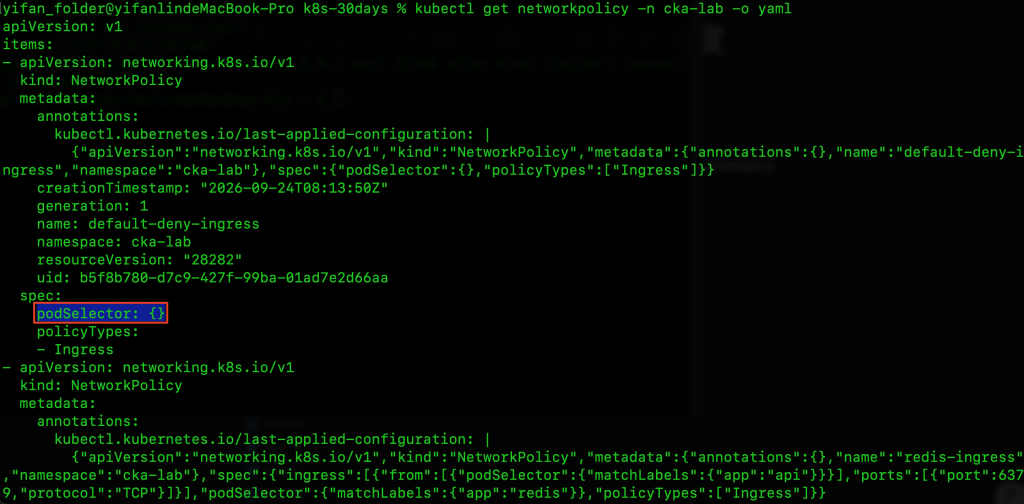

再查看完整設定：
kubectl get networkpolicy -n cka-lab -o yaml
其中最重要的是：
kind: NetworkPolicy
metadata:
name: default-deny-ingress
spec:
podSelector: {}
policyTypes:
- Ingress
這裡的：
podSelector: {}
不是代表「沒有選任何 Pod」。
反而代表：
選擇這個 Namespace 裡的所有 Pod。
而：
policyTypes:
- Ingress
代表這是一條限制：
進入 Pod 的流量
的 NetworkPolicy。
更重要的是，它完全沒有：
ingress:
Allow 規則。
所以這份 Policy 的效果其實是：
cka-lab 裡所有 Pod
↓
Ingress 預設全部禁止
也就是：
default deny ingress

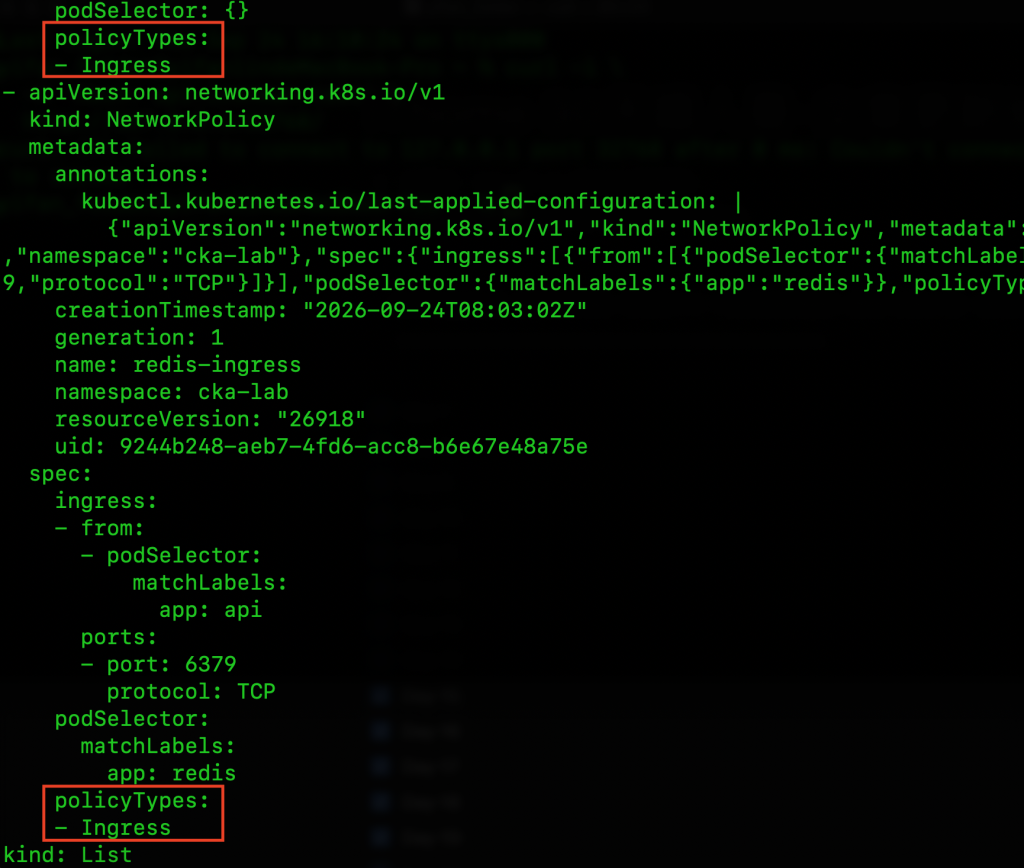

因為我們另外還有：
redis-ingress
它設定：
podSelector:
matchLabels:
app: redis
並且允許：
from:
- podSelector:
matchLabels:
app: api
ports:
- port: 6379
所以：
API Pod
app=api
↓
Redis :6379
被額外允許。
複習一下
這裡要建立一個非常重要的 NetworkPolicy 觀念：
NetworkPolicy 是疊加式的，不是後面的 Policy 把前面的 Policy 覆蓋掉。
也就是現在：
default-deny-ingress
↓
所有 Pod 預設禁止
+
redis-ingress
↓
另外允許 API → Redis:6379
所以 Redis 有一個額外的洞可以進去。
但是目前：
API Pod
沒有自己的 Allow Policy。
因此 Gateway 嘗試連 API 時：
Gateway / Envoy
↓
API Pod :8000
✕
NetworkPolicy
封包被擋住。
最後 Envoy 等不到 Backend 回應，才會出現：
HTTP/1.1 503 Service Unavailable
upstream connect error
reset reason: connection timeout
這正好就是我們現在遇到的情況。
官方 NetworkPolicy 文件：
https://kubernetes.io/docs/concepts/services-networking/network-policies/
如果只是想快速驗證，當然可以暫時刪掉：
kubectl -n cka-lab delete networkpolicy default-deny-ingress
然後重新 curl。
如果突然成功，就能證明確實是 NetworkPolicy。
但是這不應該是最後的解法。
因為前面建立 default-deny-ingress 的目的本來就是：
所有 Pod
預設禁止被任意存取
只有真的需要的流量
才額外開放
所以更合理的做法是：
保留 default-deny-ingress
+
新增 API 的 Allow Policy

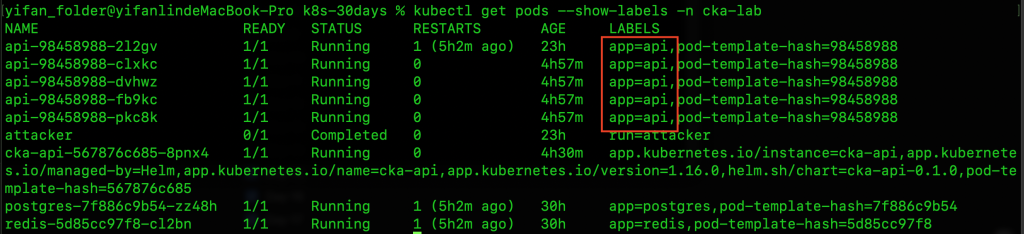

先執行：
kubectl get pods --show-labels -n cka-lab
確認 API Pod 是否有：
app=api
例如：
api-xxxxxx 1/1 Running ... app=api
如果你的 Label 不是 app=api，下面的 NetworkPolicy 就要改成你真正的 Label。
建立：
api-ingress.yaml
內容：
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
name: api-ingress
namespace: cka-lab
spec:
podSelector:
matchLabels:
app: api
policyTypes:
- Ingress
ingress:
- ports:
- protocol: TCP
port: 8000
這份設定可以拆成兩部分理解。
首先：
podSelector:
matchLabels:
app: api
代表：
這條 Policy 是套用到
app=api的 Pod。
接著：
ingress:
- ports:
- protocol: TCP
port: 8000
代表：
允許進入這些 API Pod 的 TCP 8000 流量。
目前沒有寫：
from:
所以在這個 Lab 裡可以先理解成：
任何來源
↓
API Pod :8000
都可以進來。
但是注意：
只有 API Pod 的 8000
被開放。
不是整個 Namespace 所有 Port 都開放。
這裡非常容易搞混。
HTTPRoute 寫：
backendRefs:
- name: api
port: 80
因為 HTTPRoute 連的是：
Service
所以填：
Service Port 80
但 NetworkPolicy 保護的是：
Pod
最後真正進到 Pod 的 Port 是：
8000
所以：
HTTPRoute
port: 80
和：
NetworkPolicy
port: 8000
其實沒有衝突。
完整流程：
Gateway
↓
HTTPRoute
↓
Service api:80
↓
targetPort
↓
API Pod :8000
因此 NetworkPolicy 要放行：
TCP 8000
執行：
kubectl apply -f api-ingress.yaml

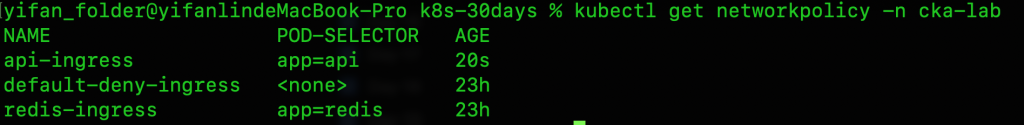

接著查看：
kubectl get networkpolicy -n cka-lab
現在應該會看到：
整體安全規則變成：
default-deny-ingress
│
├── 所有 Pod
│ 預設禁止 Ingress
│
├── redis-ingress
│ └── API 可以連 Redis:6379
│
└── api-ingress
└── API Pod 開放 TCP:8000
這正是：
Default Deny
+
Explicit Allow
的概念。
現在重新執行：
curl -i \
-H 'Host: api.ironman.test' \
http://127.0.0.1:63909/
如果使用自己的 FastAPI，只要 / 有 Endpoint，正常應該會得到類似：
HTTP/1.1 200 OK
如果你的 API 沒有 / Route，但 Gateway 已經成功連到 Application，也可能得到：
404 Not Found
注意：
404
和剛才的：
503 connection timeout
意義完全不同。
404 通常代表：
Gateway
↓
Backend
↓
Application
這條連線已經通了，
只是 Application 沒有這個 URL。
而：
503 + connection timeout
表示：
Gateway
↓
Backend
連線本身就沒有建立成功。
因此排錯不能只看：
成功 / 失敗
而是要看：
HTTP Status Code
Response Header
Response Body
才能判斷問題在哪一層。
那到這裡才算真正完成：
Mac
↓
Docker Host Port :63909
↓
Envoy Gateway :80
↓
HTTPRoute
↓
Service api:80
↓
NetworkPolicy
↓
Pod :8000
整條流量成功。
今天設定的是：
HTTP
使用：
Port 80
HTTPS 則可以理解成：
HTTP
+
TLS Encryption
TLS 是負責加密網路連線的機制。
正式環境通常還需要：
TLS Certificate
HTTPS Listener
Port 443
所以：
建立 Gateway 不代表 HTTPS 會自動存在。
今天先把 HTTP Routing、Backend 與 NetworkPolicy 關係搞懂即可。
剛才我們遇到的是：
NetworkPolicy 問題
接下來故意製造另一種完全不同的錯誤：
HTTPRoute 引用不存在的 Service
把 Backend 改成：
api-does-not-exist
執行：
kubectl -n cka-lab patch httproute api-route \
--type=json \
-p='[{"op":"replace","path":"/spec/rules/0/backendRefs/0/name","value":"api-does-not-exist"}]'
查看：
kubectl get httproute api-route -n cka-lab -o yaml
等 Controller 更新後，應該會看到類似：
type: ResolvedRefs
status: "False"
reason: BackendNotFound
這次問題就和剛才不同。
ResolvedRefs=False
代表：
HTTPRoute 引用的 Resource 無法成功解析。
而：
BackendNotFound
直接告訴我們：
指定的 Backend 根本不存在。
注意這時可能仍然看到：
Accepted=True
這並不矛盾。
因為：
Accepted=True
回答的是：
Gateway 接不接受這一條 Route？
而：
ResolvedRefs=False
回答的是：
Route 裡引用的 Backend 存不存在？
兩個 Condition 回答的是不同問題。
因此排錯時不要只看：
True / False
應該一起看：
type
status
reason
message
因為原本的：
httproute.yaml
裡仍然寫著：
backendRefs:
- name: api
port: 80
所以直接重新 Apply：
kubectl apply -f httproute.yaml
然後確認：
kubectl get httproute api-route -n cka-lab -o yaml
應該重新回到：
Accepted=True
ResolvedRefs=True
再測一次：
curl -i \
-H 'Host: api.ironman.test' \
http://127.0.0.1:63909/
如果未來重建 Gateway，Port 可能再次改變，因此重新查：
docker ps --filter name=kindccm-gw \
--format 'table {{.Names}}\t{{.Ports}}'
才是最可靠的方法。
經過這次實驗，可以建立一套固定排錯順序。
第一層先確認：
Gateway
kubectl get gateway app-gateway -n gateway-infra
重點：
Programmed=True
第二層：
HTTPRoute
kubectl get httproute api-route -n cka-lab -o yaml
重點：
Accepted=True
ResolvedRefs=True
第三層：
Service
kubectl get service api -n cka-lab -o yaml
確認：
port
targetPort
selector
第四層：
EndpointSlice
kubectl get endpointslices -n cka-lab \
-l kubernetes.io/service-name=api -o yaml
確認 Service 有真正找到 Backend Pod。
第五層：
Pod
kubectl get pods -n cka-lab -o wide
確認：
Running
Ready
最後才看：
NetworkPolicy
kubectl get networkpolicy -n cka-lab
kubectl get networkpolicy -n cka-lab -o yaml
確認流量有沒有被網路政策擋掉。
所以可以把 Troubleshooting 流程記成：
Gateway
↓
HTTPRoute
↓
Service
↓
EndpointSlice
↓
Pod
↓
NetworkPolicy
這不是代表封包一定照這些 Kubernetes Resource 一個一個「穿過」。
而是：
這是一套很好用的除錯思考順序。
理解 Gateway API 後，再看傳統 Ingress 就容易很多。
例如：
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: api-ingress
namespace: cka-lab
spec:
rules:
- host: api.ironman.test
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: api
port:
number: 80
意思就是：
如果 Host
=
api.ironman.test
而且 Path 符合
/
就送到
api Service :80
和剛才 Gateway API 解決的是同一類需求。
只是 Gateway API 把不同職責拆成：
GatewayClass
Gateway
HTTPRoute
Ingress 則比較集中在：
Ingress
這個 Resource 裡。
但一樣要記住：
Ingress YAML 本身不會真的轉送 HTTP Request。
仍然需要：
Ingress Controller
真正讀取設定並建立 Proxy 規則。
很多環境還會使用：
ingressClassName:
指定：
IngressClass
也就是告訴 Kubernetes：
這份 Ingress 應該交給哪一類 Ingress Controller 處理。

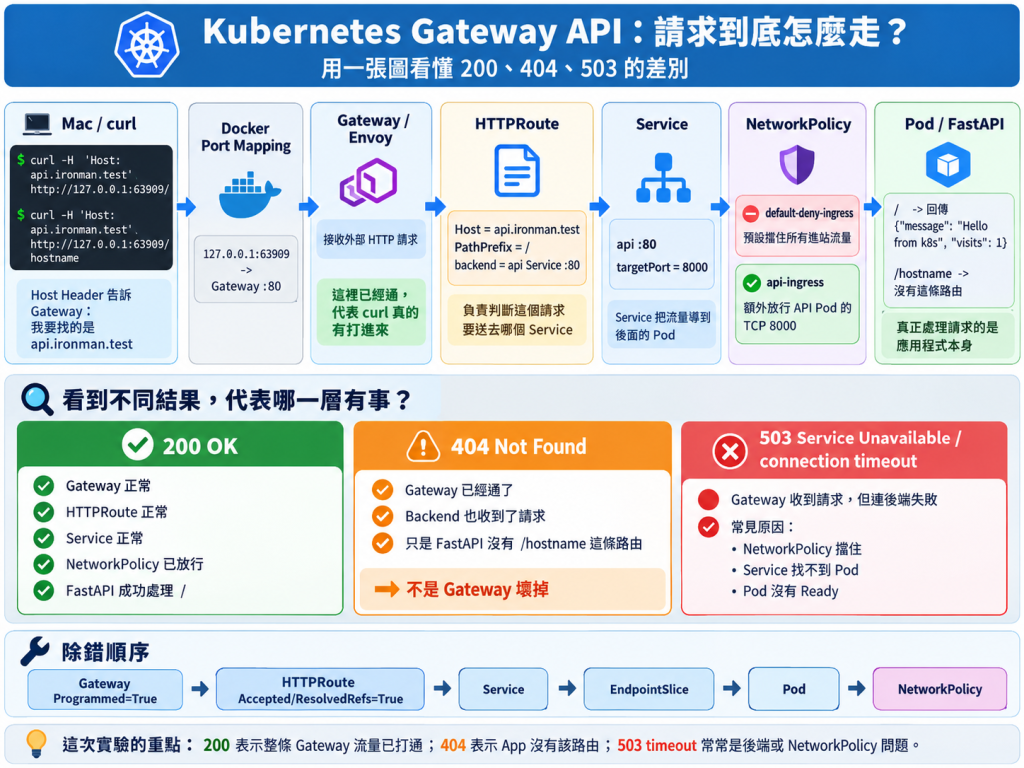

先用一張圖來整理：
今天最容易犯的錯，就是把 Kubernetes Resource 想成一台一台實體網路設備。
例如：
Gateway
↓
HTTPRoute
↓
Service
↓
EndpointSlice
↓
Pod
這張圖適合用來理解設定關係與排錯順序。
但不要把它理解成：
Packet 一定真的依序經過五台設備。
更精確的理解應該是：
外部 HTTP Request
↓
Gateway Controller 所建立／管理的入口 Proxy
↓
根據 HTTPRoute 決定 Backend
↓
後端 Pod
其中：
Gateway
描述入口。
HTTPRoute
描述：
Host / Path
↓
Backend
的 Routing Rule。
Service
代表一組穩定的 Backend。
EndpointSlice
則記錄目前真正有哪些 Backend Endpoint。
NetworkPolicy
決定某些網路流量：
可以進來
還是不可以進來
這些大多屬於 Kubernetes Control Plane 裡的設定資料。
真正處理封包的是：
Envoy / Proxy
Load Balancer
CNI Network Plugin
Linux Network
Container Network
等底層元件。
某些 Gateway 實作甚至可以根據 EndpointSlice 直接取得 Pod Endpoint，因此不一定是每一個 Packet 都真的先經過 Service ClusterIP。
最後把這次真正完成的實驗整理成：
Mac
│
│ curl
│ Host: api.ironman.test
│
▼
127.0.0.1:63909
│
│ Docker Port Mapping
▼
Envoy Gateway :80
│
│ HTTPRoute
│ 判斷 Host / Path
▼
api Service :80
│
│ targetPort
▼
NetworkPolicy
│
│ api-ingress
│ allow TCP :8000
▼
API Pod :8000
而 Kubernetes 裡負責描述整套架構的 Resource 則是：
GatewayClass
↓
指定哪個 Controller 實作 Gateway
Gateway
↓
描述入口、Protocol、Port、Hostname
HTTPRoute
↓
描述 Host / Path 要去哪些 Backend
Service
↓
代表一組穩定 Backend
EndpointSlice
↓
記錄實際 Backend Endpoint
NetworkPolicy
↓
限制哪些網路流量可以進出 Pod
這次還重新碰到一個非常重要的 Kubernetes 擴充機制：
CRD
Gateway、HTTPRoute 這些 Resource 可以透過 CRD 加入 Kubernetes API。
所以最後可以記住：
CRD
讓 Kubernetes 認得新的 Resource
Controller
讀取這些 Resource
並讓設定真正產生效果
而這次遇到的 503 Service Unavailable 也讓我們實際看到：
Gateway Programmed=True
HTTPRoute Accepted=True
ResolvedRefs=True
不代表整條 HTTP Request 一定成功。
因為後面還有：
Service
EndpointSlice
Pod
NetworkPolicy
任何一層出問題，都可能導致請求失敗。
也因此真正重要的不是背指令，而是能看到錯誤後知道：
這個錯誤到底屬於哪一層？
下一個應該檢查哪個 Resource？
這才是這次 Gateway API 實驗最重要的收穫。
iThome鐵人賽
看影片追技術
