防火牆必須位於封包實際經過的位置，才能依照來源、目的、協定與連線狀態執行安全規則。將 OPNsense 部署成虛擬機時，還要先處理一個更底層的問題：PVE 提供的虛擬網卡進入 OPNsense 後，如何對應成 WAN、LAN 與內部網路介面？

這段對應關係如果發生錯誤，WAN 可能被接進內部網路，管理介面也可能完全無法連線。本文會先介紹 OPNsense 的架構，再從 PVE 虛擬網卡一路說明到 FreeBSD 網路裝置與 OPNsense 介面。理解各層責任後，最後才進入實際安裝、管理連線與主控台救援。

部署前必須釐清的六個問題

1. OPNsense 是什麼，它如何處理防火牆、路由與網路位址轉換（Network Address Translation，NAT）？
2. PVE 的虛擬網卡進入 OPNsense 後，為什麼會顯示成 vtnet？
3. 網路裝置（Network Device）與 OPNsense 的邏輯介面（Interface）有什麼差別？
4. Access Port 與 Trunk 如何影響 OPNsense 收到的 VLAN 標籤？
5. 如何建立一條可驗證、可回復的管理路徑？
6. 網頁管理介面無法使用時，主控台可以處理哪些救援工作？

本文閱讀方式

• 完整理解技術與底層原理：依序閱讀全文。
• 掌握完成部署所需的基本概念：優先閱讀標有「⭐」的章節。
• 快速了解當天的部署內容：閱讀文末的 Lab／實作章節。
• 跟著系列建立完整系統：依照 GitHub 詳細部署文件 的天數順序操作。

先認識 OPNsense

圖（一）OPNsense 開源防火牆與路由平台

OPNsense 是由 Deciso 發起的開源防火牆與路由平台（Open-source Firewall and Routing Platform），採用 BSD 2-Clause License，底層作業系統為 FreeBSD。它將防火牆、路由、網路位址轉換、VPN、DHCP、DNS與入侵偵測／防禦系統（IDS／IPS）整合在同一套作業系統與管理介面中。

使用者主要透過網頁管理介面（Web GUI）設定 OPNsense，實際處理封包的工作則由 FreeBSD 核心、網路堆疊、pf 與各項服務共同完成。先從封包實際經過的資料平面（Data Plane）來看：

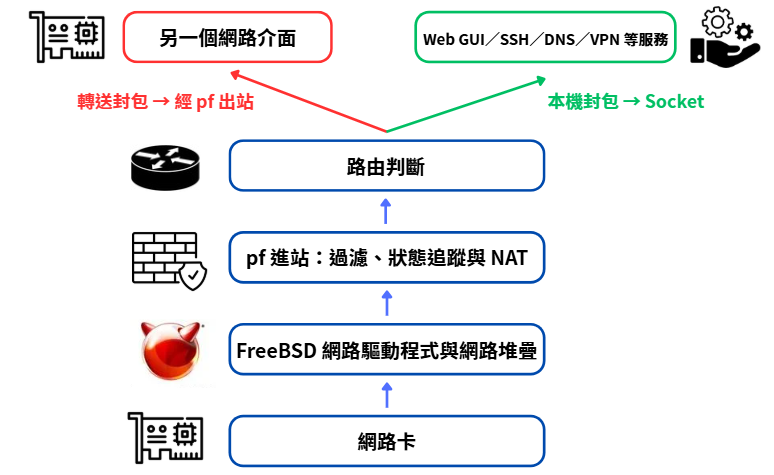

圖（二）OPNsense 入站、出站與本機服務的封包路徑

以入站與出站來看，從網路卡進入的封包會先經過 pf 的入站處理。目的地是 OPNsense 本機時，通過規則後才會送到服務的通訊端（Socket），目的地是其他網路時，則會在路由判斷後繼續接受出站處理。OPNsense 本機服務主動送出的封包，則從通訊端進入網路堆疊，再經過 pf 的出站處理。

pf 如何執行防火牆規則

pf 是封包過濾器（Packet Filter）的縮寫，也是 OPNsense 使用的核心封包過濾系統。封包進入介面後，pf 會依來源、目的、協定、連接埠與方向執行規則，並透過狀態表追蹤已建立的連線。第一個封包通過後，合法的回程封包便能沿用既有狀態。

圖（三）pf 以狀態表辨認符合既有連線的回程封包

執行 NAT 時，pf 也會在狀態資訊中保存轉換前後的連線對應，讓後續封包能沿著同一組關係往返。

OPNsense 如何把設定交給底層服務

前面的資料平面說明封包如何通過系統。那管理者修改設定時 OPNsense 又會如何運作。OPNsense 核心（OPNsense Core）提供設定資料模型、網頁管理介面、API、config.xml 與設定服務 configd。

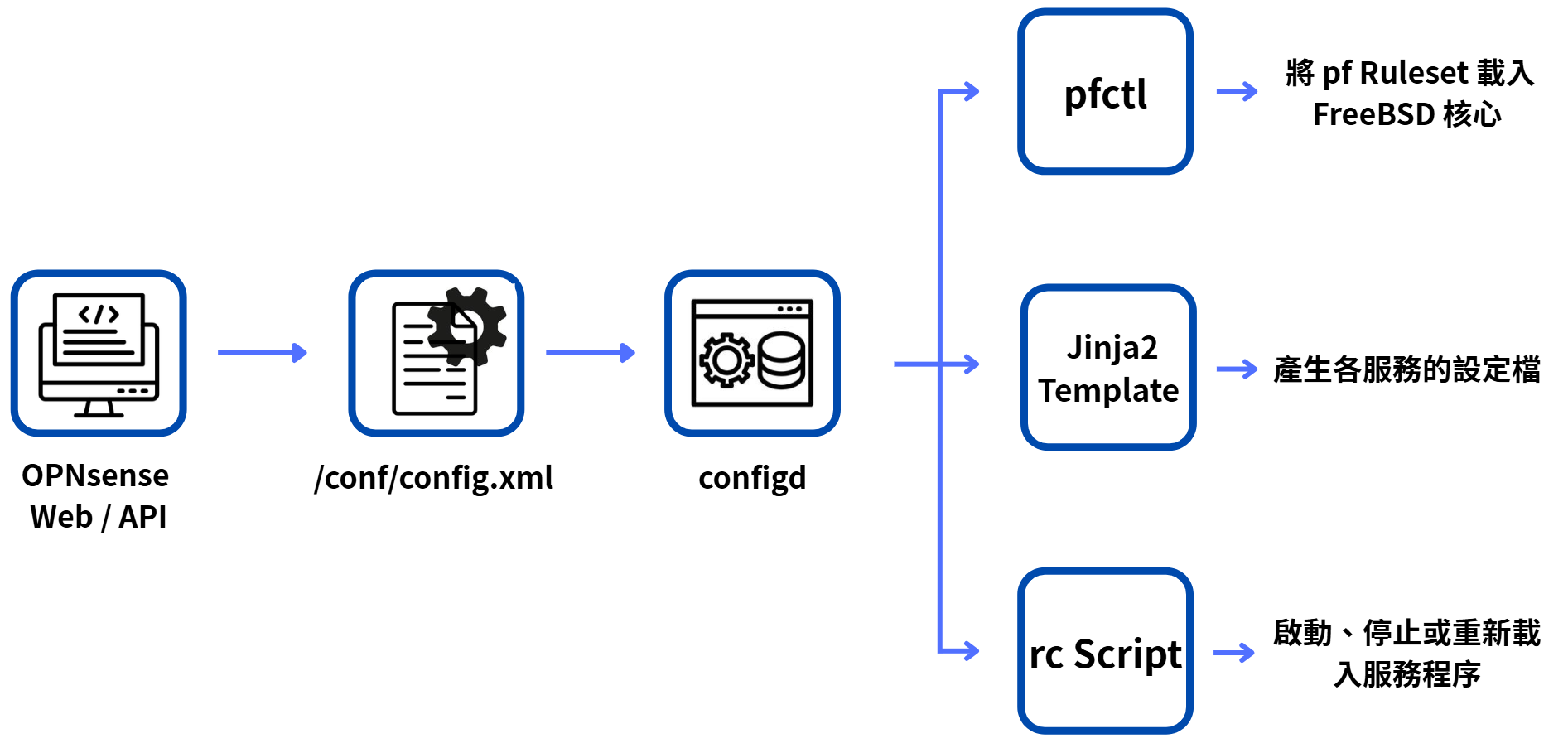

圖（四）OPNsense 從保存設定到套用變更的流程

OPNsense 官方將管理架構分成前端（Frontend）與後端（Backend）。PHP／Phalcon 實作的前端處理 Web GUI 與 REST API 的操作，通過驗證的資料會寫入 /conf/config.xml 持久保存。Python 實作的後端核心服務 configd 再讀取設定並與系統互動。configd 可以產生服務設定、呼叫 pfctl 載入防火牆規則，或透過 rc 腳本管理服務。它負責協調設定變更，平常不在一般封包的資料路徑上。

FreeBSD 核心中的 pf 執行封包過濾、狀態追蹤與 NAT。Unbound、sshd、OpenVPN 等背景服務則各自處理送往本機通訊端的流量或主動建立對外連線。額外功能可以透過 FreeBSD 套件（Package）與 OPNsense 外掛（Plugin）擴充。

這種分層和 PVE 叢集設定的概念相似：管理介面接受操作、設定系統保存資料、底層服務負責執行。PVE 透過 pmxcfs 管理 /etc/pve，OPNsense 則以 config.xml 與 configd 協調各項服務。兩套系統的實作不同，但都把操作入口、設定資料與執行元件分開。

本次 Lab 使用社群版（Community Edition）。OPNsense 也提供商業版（Business Edition）、官方硬體與商業支援。

⭐ OPNsense 在本系列中的責任

OPNsense 在整體架構中就是網路防火牆與路由器。它位於 WAN 與各個內部 VLAN 之間，集中處理以下工作：

• WAN 接取與預設路由（Default Route）。
• VLAN 之間的路由與防火牆規則。
• Source NAT 與 Destination NAT。
• OpenVPN 遠端存取。
• 入侵偵測／防禦與集中式記錄（Centralized Logging）。

前面提到，防火牆必須位於封包實際經過的路徑。跨 VLAN 流量由 OPNsense 路由，因此可以套用防火牆規則。同一 VLAN 內直接交換的流量則要由 PVE 防火牆或主機防火牆補足限制。

從 PVE 虛擬網卡到 FreeBSD 網路裝置

前面已經介紹過 VM 虛擬網卡、TAP 虛擬乙太網路裝置與 Linux 橋接器（Linux Bridge）的關係。將 OPNsense 安裝成 PVE 虛擬機後，這條路徑還會延伸到 FreeBSD 網路裝置與 OPNsense 介面：

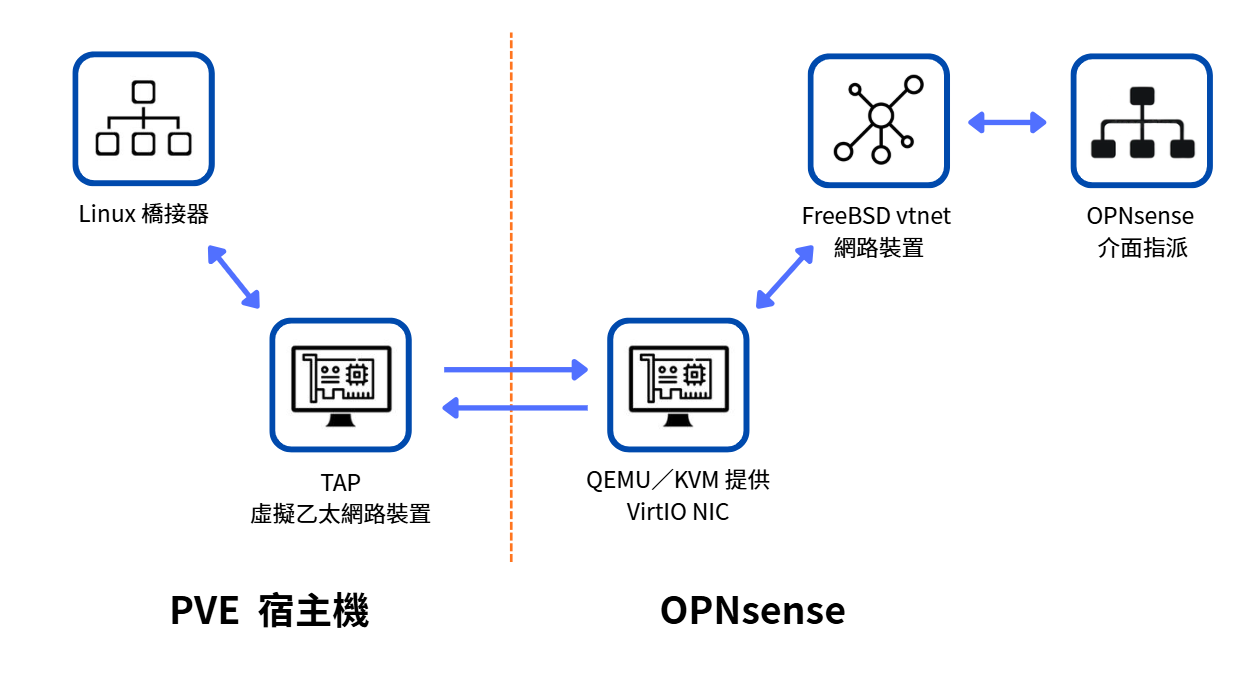

圖（五）PVE 虛擬網卡進入 FreeBSD 與 OPNsense 的對應關係

Linux Bridge 負責 PVE 主機內的第二層轉送，TAP 是 VM 虛擬網卡在 PVE 端的出口。PVE VM 設定中的 net0、net1 等名稱，是虛擬化管理程式用來管理網卡的索引。

OPNsense 內的 FreeBSD 會透過 vtnet 驅動程式接管 VirtIO NIC，因此網卡會顯示為 vtnet0、vtnet1 等裝置名稱。這和 Linux 以 ens18 等名稱識別網路卡的概念相同，只是 FreeBSD 使用的驅動程式與命名方式不同。

• PVE 的 net0、net1 是虛擬化管理端的網卡索引。
• QEMU 將每張網卡以 VirtIO 網路裝置提供給 VM，KVM 則提供硬體虛擬化加速。
• FreeBSD 以 vtnet0、vtnet1 識別 Guest OS 內的網路裝置。

也就是這些名稱描述的是同一條虛擬連線在不同層次的觀察結果。

這組編號反映目前的硬體偵測結果，刪除、增加或調整虛擬網卡後，偵測順序可能改變。MAC 位址會同時出現在 PVE 與 FreeBSD，因此應使用 MAC 位址核對同一張網卡。

建立或調整防火牆 VM 時，至少要記錄：

• PVE 裝置名稱與 MAC 位址。
• 連接的 Linux 橋接器。
• PVE 是否處理 VLAN 標籤。
• FreeBSD vtnet 裝置名稱。
• OPNsense 指派的邏輯介面。

這份對照表也能協助設定移轉。將 config.xml 還原到另一台虛擬或實體設備後，新的硬體可能使用不同裝置名稱，管理者必須重新確認介面指派。

⭐ 網路裝置、介面與安全區域

FreeBSD 偵測到 vtnet0 後，只代表作業系統擁有一個可以收送乙太網路訊框的網路裝置。這個裝置尚未具備 WAN 或 LAN 的用途，也沒有對應的 IP、閘道、DHCP 與防火牆政策。

OPNsense 透過介面指派（Interface Assignment），將網路裝置綁定到 WAN、LAN 或 OPT 等邏輯介面：

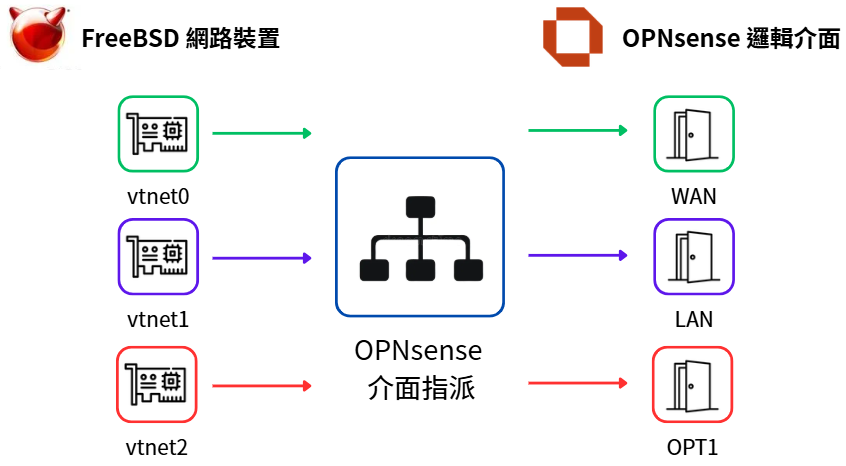

圖（六）FreeBSD 網路裝置經過介面指派後對應成 WAN、LAN 與 OPT 介面

介面指派的來源不只實體網路卡。VLAN、鏈路聚合與容錯介面 LAGG（功能上類似 Linux Bonding）、橋接器與部分通道等虛擬網路裝置建立後，也可以被指派成 OPNsense 介面。換句話說，vtnet0 是網卡裝置，建立在父裝置上的 VLAN 裝置也是可供指派的裝置。

WAN、LAN 與 OPT 是 OPNsense 賦予網路裝置的管理角色，每個角色都可以綁定不同的實體或虛擬裝置：

• WAN 代表面向上游網路的介面，通常承擔預設路由與對外連線。
• LAN 是初始安裝時建立的內部介面，通常也承擔最初的管理入口。
• OPT 是額外介面的預設名稱，可以重新命名並用於其他內部網路、DMZ、同步網路或 Trunk。

介面完成指派後，才能在該介面上設定 IP、服務與防火牆規則。VLAN 負責切分第二層網路。OPNsense 介面則替每個網路提供閘道並套用安全政策。在我們這個系列，一個 VLAN 對應一個主要安全區域，使網路邊界與規則責任保持清楚。

⭐ Access Port 與 Trunk 的差別在標籤終點

虛擬網卡接到啟用 VLAN-aware 的 Linux Bridge 後，可以透過 Access Port 或 Trunk 交付流量。

Access Port 只承載單一 VLAN，VLAN 標籤終止於 PVE。PVE 會在訊框進入 VM 前移除標籤，OPNsense 收到未帶標籤的乙太網路訊框，可以直接把 vtnet 指派成 LAN 或其他介面。

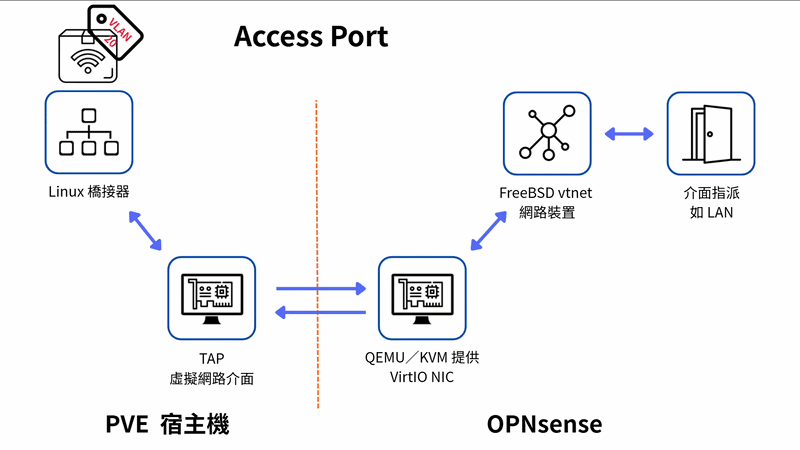

圖（七）Access Port 由 PVE 處理 VLAN 標籤

上圖的標籤在 PVE 端加入或移除，進入 OPNsense 的 vtnet 後只剩未標籤訊框，因此一張虛擬網卡只對應一個 VLAN。

Trunk 同時承載多個 VLAN，VLAN 標籤一路保留到 OPNsense。OPNsense 收到帶有標籤的訊框後，以 vtnet 為父介面，依 VLAN ID 建立多個 VLAN 子介面。

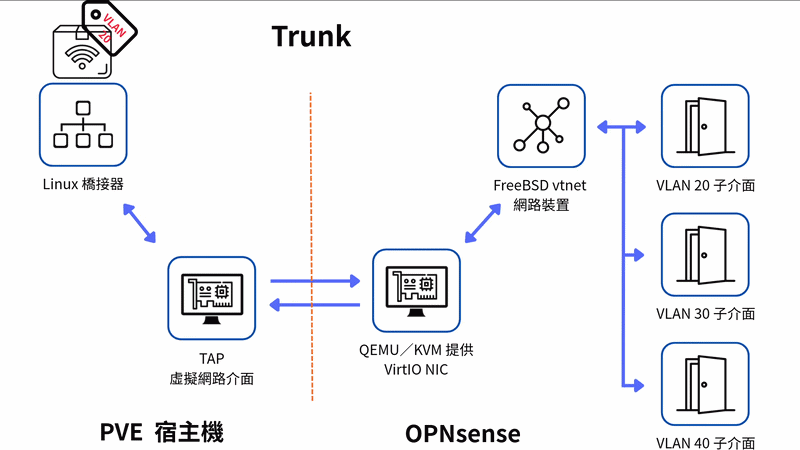

圖（八）Trunk 將多個帶標籤 VLAN 交給 OPNsense 分流

上圖的標籤會穿過 PVE、TAP 與 VirtIO NIC，最後由 FreeBSD 的 VLAN 子裝置依 VLAN ID 分流，所以同一張虛擬網卡可以承載多個 VLAN。

判斷方式很直接：標籤由 PVE 處理，就把 OPNsense 的 vtnet 當成單一網路裝置。標籤保留到 OPNsense，就在 vtnet 上建立 VLAN 子裝置。兩端對標籤的處理方式必須互相配合，否則介面會收不到預期流量。

本系列同時使用這兩種方式：

• 管理網路使用 Access Port。PVE 的 net1 接到 vmbr2 並設定 VLAN Tag 10，因此 OPNsense 的 vtnet1 收到未標籤訊框，可以直接指派成 LAN。
• 內部網路使用 Trunk。PVE 的 net2 接到 vmbr2 且 VLAN Tag 留白，讓 VLAN 20～50 的標籤保留到 OPNsense。後續會以 vtnet2 為父裝置建立 VLAN 子裝置，再分別指派成服務、資料庫、備份與跳板安全區域。

⭐ 管理路徑要逐層成立

OPNsense 的網頁管理介面需要逐層滿足以下條件：

1. 管理介面已指派到正確的網路裝置並設定 IP。
2. 管理端具有到達該 IP 的網路路徑。
3. OPNsense 的 HTTPS 服務正在執行並允許管理端連線。
4. 瀏覽器連到正確的位址與連接埠。

建置初期先從與 OPNsense LAN 位於同一子網路的主機測試連線。這樣只需確認介面指派、IP 與 HTTPS 服務，還不用依賴尚未完成的跨 VLAN 路由與防火牆規則。

⭐ 主控台提供網路失聯後的救援路徑

OPNsense 可以安裝在實體設備，也可以部署成虛擬機。無論採用哪一種形式，都應保留一條不經過 OPNsense 管理介面的主控台路徑。實體設備可以使用本機螢幕、鍵盤或序列主控台。虛擬機則使用虛擬化平台提供的主控台。

網頁管理介面因介面、IP 或服務設定錯誤而失聯時，管理者可以從主控台執行：

• 重新指派 WAN、LAN 與 OPT。
• 修正介面 IP 與前綴長度。
• 重設管理密碼。
• 重新啟動網頁管理服務。
• 還原先前保存的設定。

恢復出廠設定會清除目前配置，只適合確定要重新建立整套設定的情況。一般管理失聯應先修正介面或重新啟動網頁管理服務，再評估是否還原設定。

本次 Lab 的 OPNsense 是 PVE 虛擬機，因此使用 L0 PVE 主控台進行救援。OPNsense 本身也能獨立安裝在實體設備。正式環境若使用實體防火牆，則應保留設備本身的本機、序列或頻外管理入口。

本次 Lab：安裝 OPNsense 並建立管理入口

正文已經說明 OPNsense 的封包處理、介面抽象、Access Port、Trunk 與救援路徑。本次 Lab 將 OPNsense 安裝成 fw01，建立 WAN、管理網路與內部 Trunk，並從 L0 一路驗證到網頁管理介面。VLAN 20～50 與跨區防火牆規則尚未在今天建立。

GitHub 詳細實作文件：Day 11｜安裝 OPNsense 與主控台（Console）救援

本文使用 VMID 110。完整文件包含 ISO 選擇、PVE 每一頁欄位、介面指派、更新與故障排除，以下只保留能驗證正文的核心操作與結果。

本次實作摘要

1. 下載並解壓 amd64 的 dvd 映像，再上傳 ISO。SHA-256 與數位簽章可用來檢查檔案完整性及來源真實性，本 Lab 不強制執行。
2. 建立 fw01，配置系統磁碟與三張 VirtIO 虛擬網卡。
3. 從 PVE 主控台安裝 OPNsense，再依 MAC 位址指派 WAN、LAN 與 OPT1。
4. 將 LAN 設為 10.77.10.1/24，從 L0 驗證網路與 HTTPS，再由管理電腦建立 SSH 本機通訊埠轉送。
5. 完成主機名稱、網域、時區與 WAN 基線，更新系統並保存 config.xml。
6. 使用 PVE 主控台重新載入 OPNsense 服務，再從 L0 確認 HTTPS 回應。

驗證一：三張虛擬網卡分別承載 WAN、管理網路與內部 Trunk

fw01 使用 2 Cores、3072 MiB RAM、16 GB 系統磁碟與三張 VirtIO 虛擬網卡。三張網卡連到不同的橋接與 VLAN 處理位置：

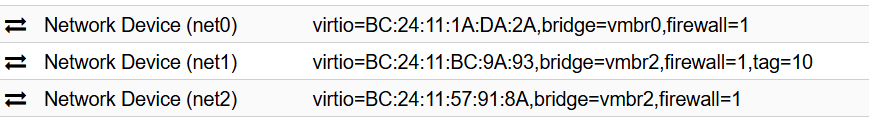

圖（九）fw01 的 WAN、管理 Access Port 與內部 Trunk

net1 的 VLAN Tag 10 由 PVE 處理，所以 OPNsense 收到未標記的管理流量。net2 不填 VLAN Tag，後續才能讓多個帶標籤 VLAN 通過同一張 Trunk。建立 VM 後還要保存三張網卡的 MAC 位址，作為 OPNsense 介面指派的核對依據。

驗證二：FreeBSD 裝置已指派成正確的 OPNsense 介面

使用 dvd ISO 完成安裝後，退出安裝媒體並讓 fw01 從 scsi0 啟動。接著從 PVE 主控台選擇 1) Assign interfaces，依 MAC 位址完成以下指派：

WAN  → vtnet0 → vmbr0
LAN  → vtnet1 → vmbr2／VLAN Tag 10
OPT1 → vtnet2 → vmbr2／Trunk

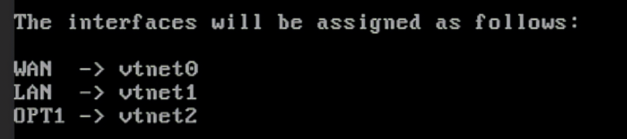

圖（十）依 MAC 位址核對並完成 WAN、LAN 與 OPT1 指派

再從 2) Set interface(s) IP address 設定 LAN：

IPv4：10.77.10.1/24
閘道（Gateway）：不設定
IPv6：暫不設定
DHCP 伺服器（DHCP Server）：關閉
網頁管理介面：HTTPS

LAN 不設定閘道，因為預設路由由 WAN 負責。DHCP Server 保持關閉，避免在完整位址規劃完成前發送租約。WAN 暫時向上游路由器取得 DHCP 位址，提供系統更新所需的對外路徑。

驗證三：管理路徑可以從 L0 延伸到 OPNsense Web UI

L0 的 vmbr2.10 使用 10.77.10.10/24，與 fw01 LAN 的 10.77.10.1/24 位於同一個子網路。先在 L0 執行完整的連線檢查：

ping -c 3 10.77.10.1
curl -kI --connect-timeout 3 https://10.77.10.1/

Ping 成功只能證明 IP 可達。curl 收到 HTTPS 回應，才能證明網頁管理服務正在 TCP 443 接受連線。兩項都成功後，從管理電腦建立 SSH 本機通訊埠轉送：

ssh -L 8443:10.77.10.1:443 root@192.168.0.146

保持 SSH session 執行，再由瀏覽器開啟：

https://127.0.0.1:8443

第一次開啟會看到自簽憑證警告。繼續以前，先確認瀏覽器連線目標為本機 127.0.0.1:8443，而且 SSH Tunnel 確實轉送到 fw01 的 TCP 443。進入初始設定精靈後完成以下基線：

• Hostname：fw01
• Domain：lab.home
• Time Zone：Asia/Taipei
• WAN：上游 DHCP
• LAN：10.77.10.1/24
• DNS：先使用可用的上游設定

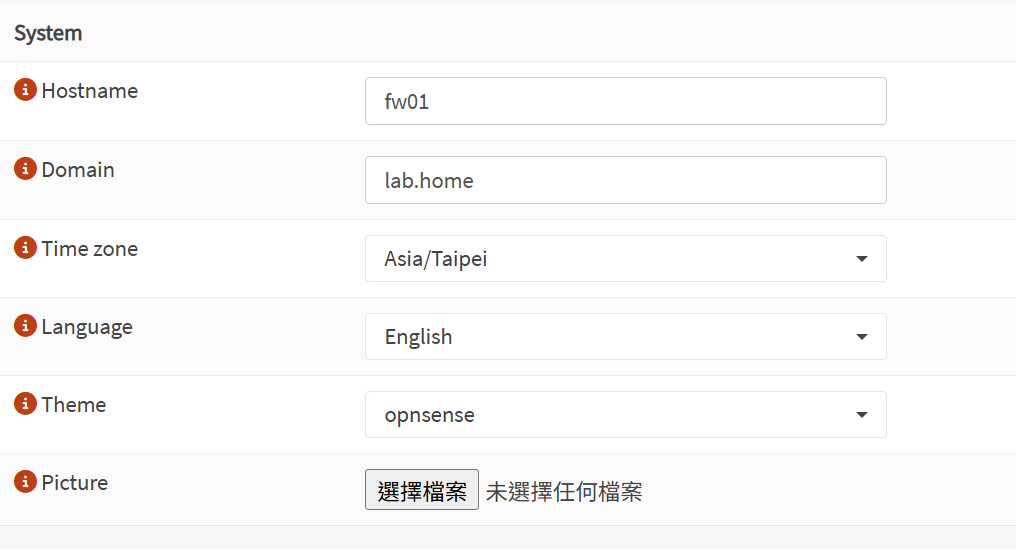

圖（十一）OPNsense 的主機名稱、內部網域與時區設定

這張畫面確認已進入 OPNsense Web UI 並完成基線設定。L0 到 HTTPS 的可達性，則由前面的 Ping、curl 與 SSH Tunnel 操作共同驗證。

驗證四：設定備份與更新建立可回復的系統基線

更新前先到 System → Configuration → Backups 匯出 config.xml：

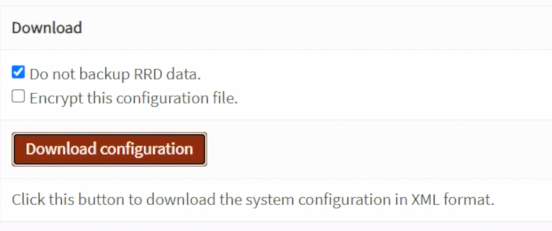

圖（十二）更新前先下載一份 OPNsense 設定備份

接著到 System → Firmware → Status 檢查更新。除非要測試開發版本，否則不要把 Release Type 切換成 Development。更新失敗時，依序檢查 WAN、DNS、預設閘道與 Firmware Mirror。

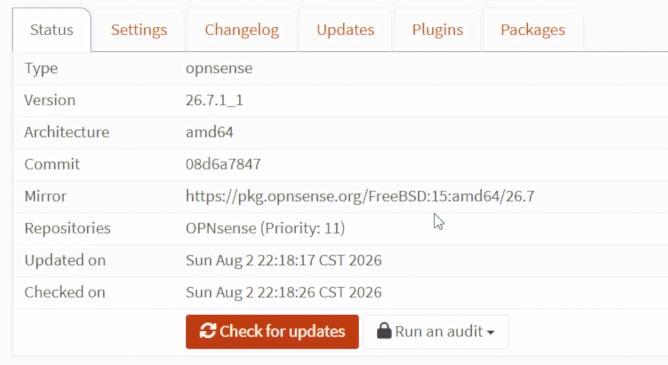

圖（十三）從 Firmware Status 檢查版本與可用更新

更新完成並重新開機後，記錄實際版本並再次匯出 config.xml。設定檔可能包含密碼雜湊、憑證、私鑰與其他敏感資料，必須存放在受控且加密的位置，不可提交到公開的版本庫。

驗證五：PVE 主控台保留獨立的救援入口

新版 OPNsense 主控台的選項 11 為 Reload all services，可從不依賴 OPNsense 網路設定的 PVE 主控台重新載入各項服務。執行後回到 L0，再次確認 fw01 的 HTTPS 服務：

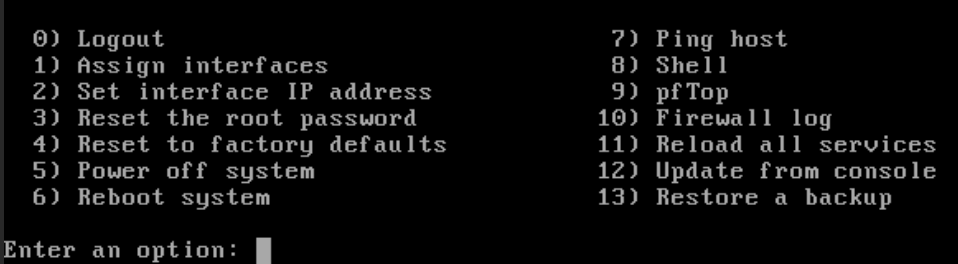

圖（十四）新版 OPNsense 主控台的選項 11 可重新載入所有服務

curl -kI --connect-timeout 3 https://10.77.10.1/

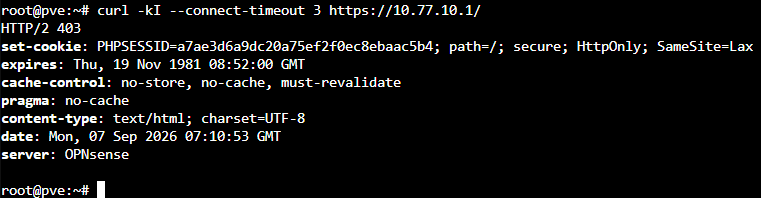

圖（十五）重新載入服務後，L0 再次收到 fw01 的 HTTPS 回應

畫面回傳 HTTP/2 403，代表 TLS 與 HTTP 服務已經回應這次 HEAD 請求。它可以證明 TCP 443 上的 HTTPS 服務可達，但不能單獨證明使用者已經成功登入 Web UI。

本日不執行 Factory Reset。它會清除既有設定，不適合作為一般連線問題的第一個排錯步驟。

管理路徑排錯順序

管理介面無法開啟時，依序檢查 fw01 VM、PVE vNIC 與 VLAN Tag、FreeBSD 裝置指派、LAN IP、L0 vmbr2.10、ARP／Ping、TCP 443、SSH Tunnel，最後才是瀏覽器。先找出路徑在哪一段中斷，再修改對應設定，不要直接加入允許所有流量的規則掩蓋問題。

Lab 驗證對照

正式環境注意事項

單台 fw01 是網路與管理入口的單點。正式環境可使用兩台 OPNsense 搭配 CARP VIP、pfsync 與設定同步，但兩台設備的 WAN、LAN、Trunk 與同步介面必須一一對應。交換器、ISP／ONU、電力與實體線路也要另外處理。設定備份必須加密保存，更新與規則變更前則要準備主控台、序列埠或頻外管理等救援路徑。

原本規劃中是有包含雙 OPNsense 備援，但每篇文章的篇幅真的已經太多了，實在難以再安排完整章節，我也不希望為了這個部分而去壓縮其他章節的整體品質與內容。未來若有時間，我會再另外補充相關內容，這 30 天我們就以其他更核心的組件為主。

今天完成了什麼

• 將 OPNsense 安裝成 fw01，並從系統磁碟正常開機。
• 建立 WAN、VLAN 10 管理 Access Port 與 VLAN 20～50 內部 Trunk 所需的三張 vNIC。
• 依 MAC 位址完成 WAN、LAN 與 OPT1 指派，並將 LAN 設為 10.77.10.1/24。
• 從 L0 驗證 IP 與 HTTPS，再由管理電腦透過 SSH Tunnel 開啟 Web UI。
• 完成主機名稱、內部網域、時區與 WAN 基線。
• 更新 OPNsense，並在更新前後保存受保護的 config.xml。
• 保留 PVE 主控台，作為網頁管理介面或網路設定異常時的救援入口。
• 維持 pve01～pve03 原有的初始閘道，不在 VLAN 與規則完成前切換網路路徑。

下一篇預告

下一篇是 Day 12｜WAN 如何連上網際網路：OPNsense 的 DHCP、PPPoE、NAT 與 DDNS。我們會從外部線路往內確認 WAN 如何取得位址、建立預設路由，以及出站（Outbound）與入站（Inbound）兩條驗證路徑。
