昨天講的是海拔那條資料不穩定：兩條流差 8 公尺、逐秒抖動差 4.9 倍、同一個地點隔 75 分鐘再經過會低 4.8 公尺。

所以昨天的結論是：3D 圖的垂直方向只拿來看「這裡有起伏」，不在軸上標高度刻度，因為誤差大到「這裡比那裡高幾公尺」這些數字如果被呈現出來會失準。

今天要問的是另一件事：就算它完全準確，海拔真的是那個軸最好的選擇嗎？

用一筆田徑場的資料來回答。

一條完全重疊的跑道

素材是 8/13 的間歇課表：1600m×3，組間 180 秒，松山區田徑場。總共 5.22 公里、28 分鐘。

這種資料畫成 3D 路線，會出現一個地圖類視覺化不太處理的情況：軌跡完全重疊。

四百公尺的跑道繞十幾圈，經緯度上就是同一個橢圓畫十幾次。

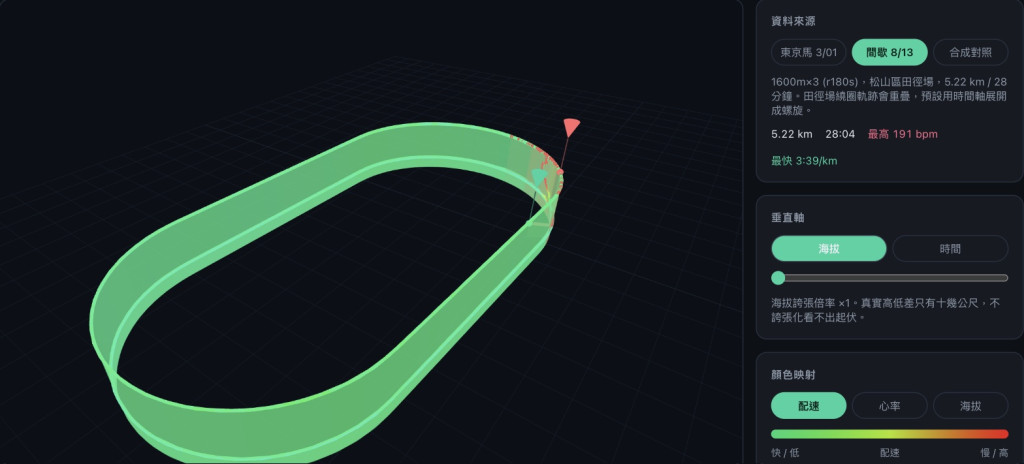

第一版：海拔軸，真實比例

跑道是平的。所以整條軌跡壓成一個扁環—所有圈數疊在一起，什麼都看不出來。

看不出跑了幾圈，更看不出哪幾圈是主課表、哪幾段是組間的恢復慢跑。

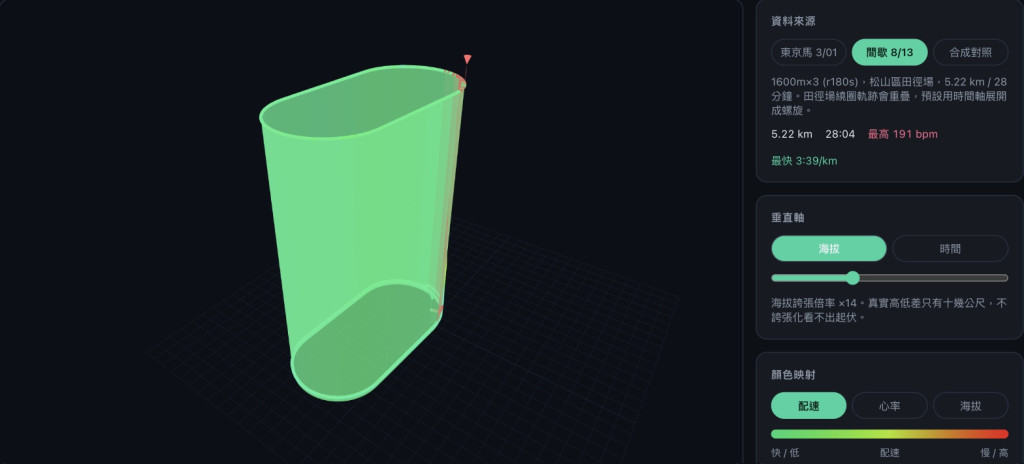

第二版：把海拔放大 14 倍

直覺的解法是加誇張倍率，讓起伏看得見。

結果更糟—那條線變成一根實心的綠柱，比扁環還難讀。

因為那筆資料的海拔，實測起伏是 14.8 公尺（−1.8 到 13.0）。

而那是一個四百公尺的田徑場 ，二十八分鐘之內，同一個平面上跑了十幾圈。

所以那 14.8 公尺全部是誤差—而且不是逐秒的雜訊（那筆資料逐秒只抖 0.014 公尺），是整段時間的漂移。跟昨天量到的「同一個地點隔 75 分鐘差 4.8 公尺」是同一件事，只是這裡二十八分鐘就飄了十幾公尺。

放大 14 倍，等於把那十幾公尺的誤差畫成兩百公尺的假山。

換掉那個軸

問題不在倍率，在選錯了維度。

跑道是平的，所以海拔在這筆資料裡沒有任何資訊量—它記到的全是誤差。而真正把每一圈區分開來的東西是時間—第一圈和第十圈是同一個地點的不同時刻。

所以垂直軸改用「起跑後幾秒」：

// 垂直座標：海拔（誇張倍率）或時間（把重疊的圈數展開成螺旋）
const yOf = (p: { ele: number; t: number }) =>
  vert === 'ele' ? p.ele * ex : (p.t / maxT) * extent * (ex / 18);

extent 是路線在水平方向的最大跨度，ex 是介面上那個倍率滑桿；除以 18 是手調出來的常數，讓預設倍率 14 之下螺旋的總高度大約是路線寬度的八成，看起來不會太扁也不會太高。

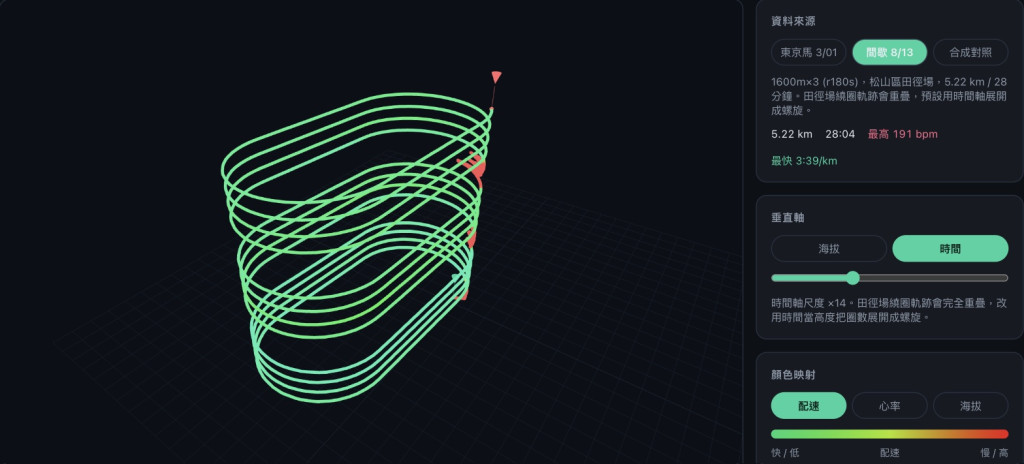

一行三元運算，但畫出來完全是另一張圖：所有圈數展開成一條螺旋。

而且一眼可見的東西變多了：

• 圈數—數螺旋幾圈就好
• 每組間歇的配速差異—螺距密的地方跑得快，鬆的地方慢
• 組間休息——那 180 秒是站著不動的，所以會出現三段在同一個位置垂直往上跳的紅色短線：人沒移動，時間繼續走

同一筆資料、同一個渲染流程，只換了 yOf 那一行。

所以那個軸不是資料給的

地圖類的 3D 視覺化幾乎都預設把海拔當高度，因為在地理的語境裡那是唯一合理的答案。

但一旦資料是「同一條路徑走很多次」—田徑場、折返跑、多圈賽事、通勤路線—海拔軸會把資訊疊掉，因為它表達的是「這裡是哪裡」，而不是「這是第幾次經過這裡」。

第三個維度是設計決策。它問的是：你想把什麼東西分開？

時間軸的問題：螺距在講兩件事

時間軸有一個問題：它不是等距的。

螺旋的高度是 t / maxT，整場時間被均勻攤在垂直方向上。可是快的圈佔的時間少、慢的圈佔得多，所以螺距的疏密同時混合了「配速」和「時間佔比」兩件事。

而配速這件事，顏色已經在講了（colorMode 預設就是配速）。畫面上兩個通道在講同一件事，其中一個還講得不乾淨，看圖的人會不知道該信哪一個。

解法是讓兩個通道各講一件事：垂直軸改用累積距離。

const yOf = (p: { ele: number; t: number; dist: number }) =>
  vert === 'ele' ? p.ele * ex
    : vert === 'time' ? (p.t / maxT) * extent * (ex / 18)
    : (p.dist / maxD) * extent * (ex / 18);

資料裡本來就有累積距離（Day 4 列 record 欄位時的 distance），所以只是多一個分支。

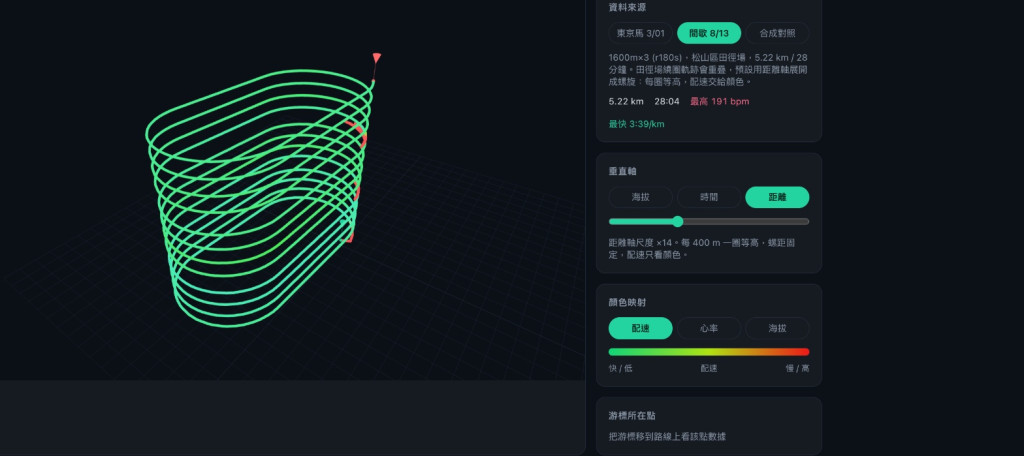

每 400 公尺一圈，所以每一圈等高，螺距是固定的。形狀只剩「跑了幾圈、在哪裡」，配速完全交給顏色。

代價也要說清楚：

• 站著休息的那 180 秒消失了。 距離沒有前進，所以那段在圖上縮成一個點。時間軸看得到休息、距離軸看不到。
• 這場的顏色差異很小。 三組 1600 公尺在 3:40 到 4:10 之間，暖身收操也只有 4:11 和 4:26，整條看起來都是綠的。這不是上色壞了，是這場從頭到尾都沒有慢跑的區段。

所以三個軸各有用途，不是距離軸最好。要看休息，切回時間軸就好，三個按鈕都留著。

兩種資料，兩個預設

所以 dataset 的設定裡，垂直軸是跟著資料走的：

tokyo: {
  vertical: 'ele',
  // 這場高度誤差實測中位數 4.6m(同一地點兩次經過),倍率開太大會放大成假高低差
  exaggeration: 5,
},
interval: {
  // 不用時間軸：快的圈佔的時間少、慢的佔得多，螺距會同時混到配速與時間佔比，
  // 跟顏色講的配速打架。距離軸每 400 m 一圈等高，形狀只剩圈數，配速全交給顏色。
  vertical: 'dist',
  exaggeration: 14,
},

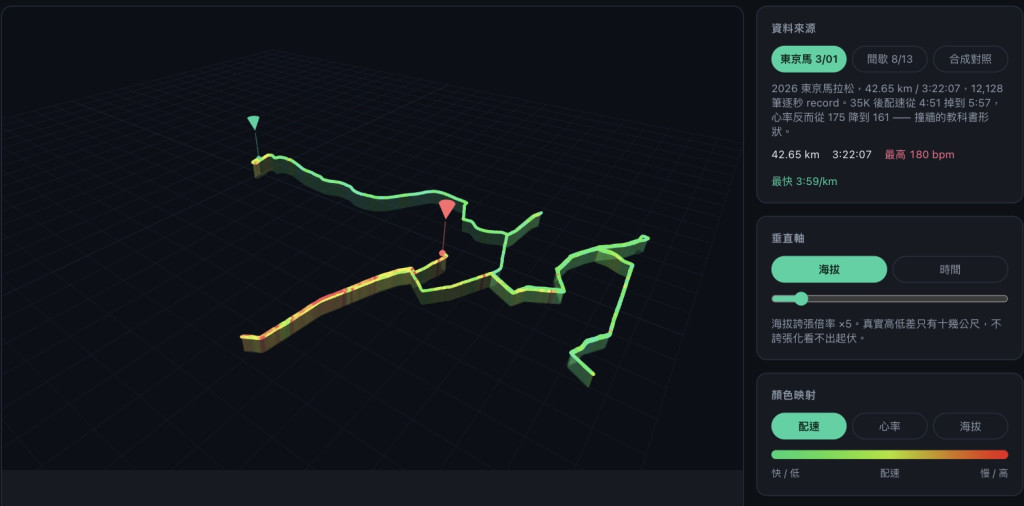

東京馬用海拔—四十二公里幾乎不重複經過同一個地方，海拔軸表達的是真實地形。但倍率壓在 5，註解寫著原因：昨天量到的誤差中位數就是 4.6 公尺，倍率開大會把它放大成假的高低差。

這就是 Day 1 開頭放的那張圖。當時它只是一張截圖，現在它是儀表板裡的一個分頁，垂直軸和倍率都可以自己調。

間歇用距離—因為那條跑道是平的，海拔軸沒有東西可以表達；時間軸會跟顏色打架；距離軸把圈數和配速分給兩個通道。

兩個預設不一樣，不是因為偏好，是因為那兩筆資料要回答的問題不一樣。

明天：教練還是看不到

3D 畫面、六場全馬圖有了，回放和計算機也準備好。

但這些畫面到今天為止，全部只跑在本地 localhost:5173—Day 20 盤點的第一項，到現在還是沒處理。

要上線，第一件事就撞到：打開總覽頁，瀏覽器會先把整個 Three.js 載下來，即使那個人根本不會點進 3D 那頁，明天處理這件事！
