Day 4：燈塔村在忙什麼？Control Plane 中的核心角色 - API Server、etcd、Scheduler、Controller Manager

痛點

昨天打了 kubectl get pods -A，看到一堆自己沒建過的泡泡（Pod）。
那些是誰？誰在管這座島？

燈塔村 Control Plane

島上有一區叫燈塔村 (Control Plane)，住著四個核心管理角色。

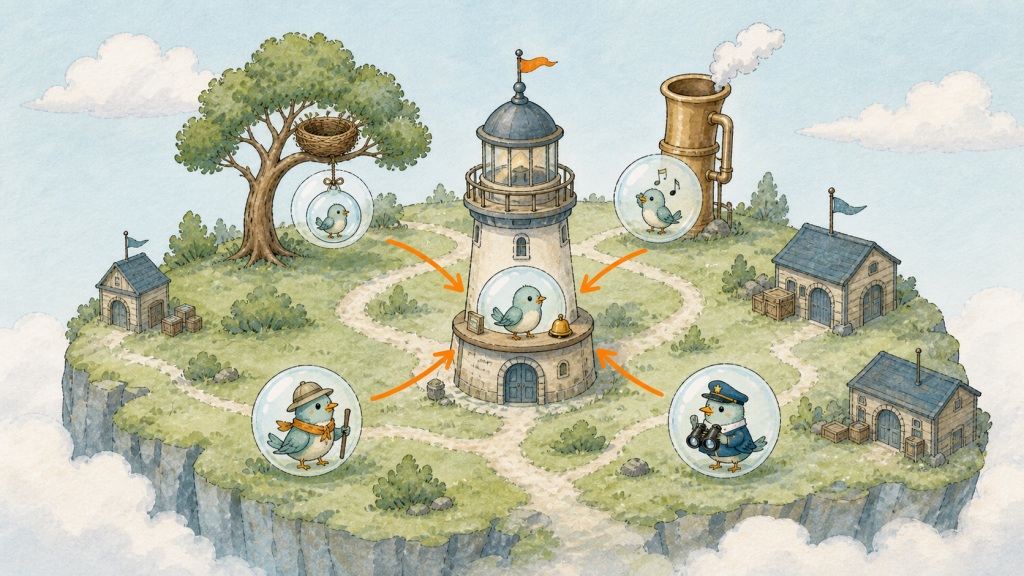

這是燈塔村的平面圖：全部先指向中央的燈塔櫃台（API Server）。

燈塔櫃台（API Server）
島上唯一的窗口。吹哨子（kubectl）下的控制面指令，先到 API Server；其他控制面角色通常也透過櫃台讀寫叢集狀態。

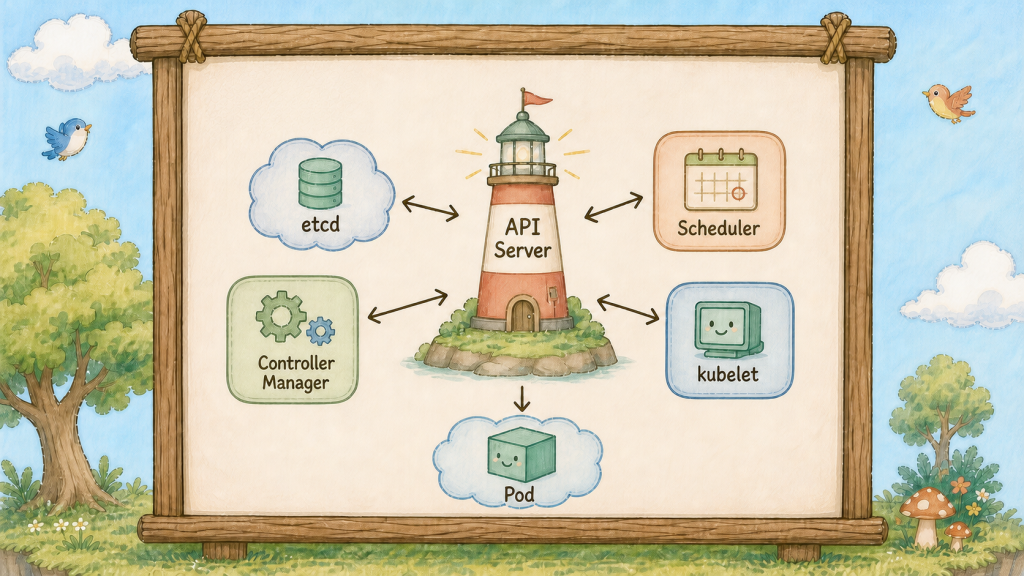

看圖上的箭頭：沒有任何一條線繞過櫃台（API Server）。
實際意義是，只要能跟 API Server 說話，就能操作整座島。

記憶樹（etcd）
Kubernetes API 物件主要持久化在這裡。要什麼、現在有什麼，核心狀態都記在這棵樹上。

燈塔櫃台（API Server），每次都去問記憶樹（etcd）。
記憶樹（etcd）倒了，島就失憶了，正式環境備份 etcd 就是在備份這個。

選樹官（Scheduler）
專門處理一件事：有新泡泡（Pod）要掛，但還沒決定掛哪棵樹，並且看每棵樹可配置的資源與其他條件，挑一棵，把答案寫回櫃台。
就這樣，它不負責真的把泡泡（Pod）掛上去。

巡邏隊長（Controller Manager）
拿著清單一直繞島巡邏，持續比對「你想要的結果」與「實際島上現況有的」。

Controller Manager 裡面包含多種控制器，其中的 Deployment controller 會負責讓 Deployment 這類資源的期望狀態逐步實現。

巡邏隊長（Controller Manager）

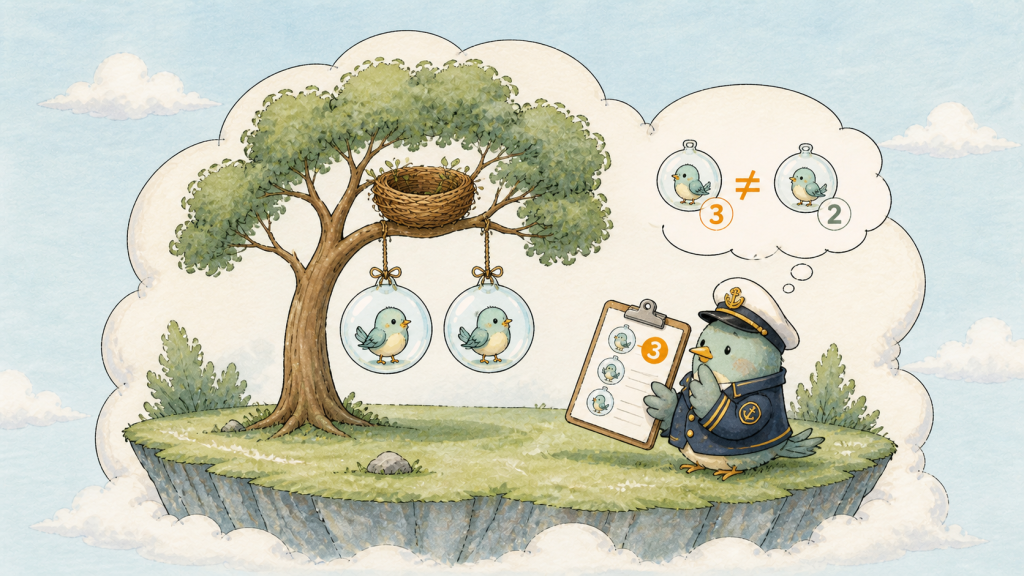

巡邏隊長（Controller Manager）舉著寫有「要 3 顆」的清單，對照樹上只有 2 顆泡泡（Pod），中間這個落差就是它要補上的工作。

我們描述「我要三顆泡泡（Pod）」這個目標，系統再持續把現況對齊到這個目標。

差別在哪？
描述動作的話，泡泡（Pod）破了就沒了，因為指令早就執行完了。
描述結果的話，泡泡（Pod）破了，巡邏隊長（Controller Manager）會發現數字不對，自己補回來。

之後寫的每一份 YAML，都是在跟櫃台（API Server）描述結果，分工上：燈塔村 (Control Plane) 只出一張嘴。

選樹官（Scheduler）決定泡泡（Pod）掛哪棵樹，巡邏隊長（Controller Manager）發現數量不足後，會向櫃台（API Server) 登記補充需求。

真正把泡泡（Pod）吹出來的是樹上的管家松鼠（kubelet），每棵樹上都住著一隻，盯著櫃台看有沒有自己這棵樹的活。

決定跟執行是分開的，這也是為什麼燈塔村 (Control Plane) 掛掉的時候，已經在跑的服務不會馬上跟著死。

動手 5 分鐘

昨天我們看完了島、樹 (Node)、泡泡（Pod）三層。今天不加資源，只去燈塔村 (Control Plane) 點名。

燈塔村 (Control Plane) 的成員全住在 kube-system 這個區域：

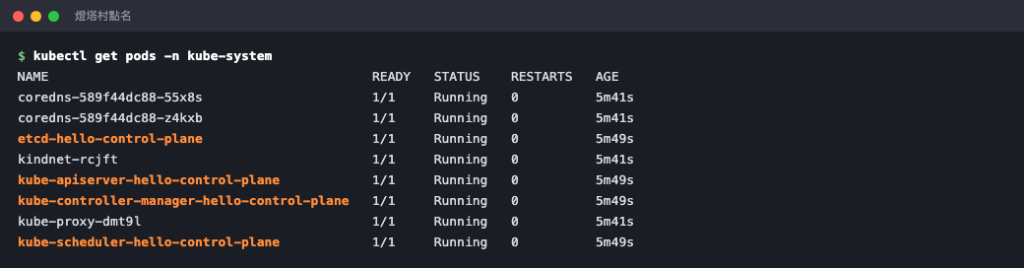

kubectl get pods -n kube-system

你會在清單裡看到 kube-apiserver-hello-control-plane（櫃台 API Server）、etcd-hello-control-plane（記憶樹 etcd ）、kube-scheduler-hello-control-plane 選樹官（Scheduler）、kube-controller-manager-hello-control-plane（巡邏隊長 Controller Manager）。四個角色，四顆泡泡（Pod），都是 Running。

原來 Control Plane 自己也是用泡泡（Pod）跑的。

橘色標出來的，就是櫃台（API Server）、記憶樹（etcd）、選樹官（Scheduler）、巡邏隊長（Controller Manager）。

看看選樹官（Scheduler）當初把你的 hello 泡泡（Pod）派去哪：

kubectl describe pod hello | sed -n '/Events:/,$p'

Events 裡有一行 Successfully assigned default/hello to hello-control-plane，發出這行的角色是 default-scheduler。這就是選樹官（Scheduler）做完決定的簽名。

驗證：所有事情都經過櫃台 (API Server)：

kubectl get pods -v=6

-v=6 會把 kubectl 背後的動作印出來。你會看到一行 GET https://127.0.0.1:xxxxx/api/v1/namespaces/default/pods。哨子（kubectl）做的事情，其實就是對櫃台發 HTTP 請求。

最後看櫃台跟記憶樹（etcd）健不健康：

kubectl get --raw='/readyz?verbose' | head -20

一連串 ok，其中有一行 [+]etcd ok。櫃台正在回報：我問得到記憶樹（etcd）。

最後回答一個你現在一定會想到的問題：燈塔村 (Control Plane) 掛掉會怎樣？

分兩種情況。已經在跑的服務通常還能繼續 ── 樹上的管家松鼠（kubelet）不需要櫃台就能繼續照顧現有的泡泡（Pod），道路管理員整理好的地道規則也還在，是否無感要看 kubelet、Runtime、網路與應用程式狀態。

但你會失去「改變」的能力：不能部署、不能擴容，泡泡（Pod）破了也沒有人會補，因為負責發現這件事的巡邏隊長（Controller Manager）不在了。所以正式環境通常會替燈塔村與記憶樹（etcd）做高可用與備份，而記憶樹（etcd）是所有東西裡最需要定期備份的 ── 它一失憶，整座島就不知道自己該長什麼樣子。

你也可以親眼看看記憶樹（etcd）裡存了什麼形狀的東西：

kubectl get pod hello -o yaml | head -20

metadata、spec、status ── 你要的（spec）跟現況（status）並排放在同一份紀錄裡。巡邏隊長（Controller Manager）一輩子就在比對這兩段。

帶走一句話

你只描述結果，巡邏隊長（Controller Manager）負責把現實調整成你的期望。
