昨天介紹的 Kueue 決定「這個 Job 現在該不該開始」：Job 建立時被設為暫停，取得額度並被准入後才解除暫停。但 Kueue 不負責 Pod 放到哪個節點，這件事仍然交給 kube-scheduler。

而 kube-scheduler 一次只看一個 Pod。它不知道哪幾個 Pod 是一組的。

對分散式訓練來說，這就是問題的開始：一組 worker 只要少一個，其他的就只能一直等下去。今天要看的，就是那些等不到的 Pod，以及 Volcano 怎麼讓它們不必等。

kube-scheduler 解不了的問題

kube-scheduler 每次排程的對象是一個 Pod。每一次排程嘗試分成排程週期與綁定週期兩個階段，而排程週期是依序執行的。它不知道哪幾個 Pod 屬於同一個工作，也不知道少了其中一個，其他的就沒有意義。

假設叢集有 8 張卡，兩個訓練工作同時送出，每個都需要 8 張。kube-scheduler 一個一個排的結果，可能會是這樣：

訓練 A 的 worker-0   → 拿到卡
訓練 B 的 worker-0   → 拿到卡
訓練 A 的 worker-1   → 拿到卡
訓練 B 的 worker-1   → 拿到卡
...
卡用完了

兩邊都只拿到一部分，而分散式訓練的 worker 需要彼此配合。以 PyTorch 為例，torch.distributed.init_process_group 會阻塞到所有行程都加入為止。所以已經拿到卡的 worker 會停在原地等待同伴，也不會釋放手上的卡。

結果是卡被佔滿，卻沒有任何工作在前進。Volcano 的文件也指出，同一組容器之間高度相關，可能發生資源競爭，而整體排程配置可以有效解決這類死結。

Volcano 是什麼

Volcano 是 Kubernetes 原生的批次排程系統，用來擴充與強化標準 kube-scheduler 的能力。它的排程器建立在 kube-batch 的基礎上，目前是 CNCF 的 incubating 專案，支援 Spark、TensorFlow、PyTorch、Flink、Ray 等計算框架。

Volcano 並不修改 kube-scheduler，而是另外部署一個排程器。Kubernetes 以 Pod 的 spec.schedulerName 判斷由哪個排程器負責；Volcano 自己的 Job 型別（VolcanoJob）的 schedulerName 可以是 volcano 或 default-scheduler，預設就是 volcano。

Volcano 提供的排程策略很多，包括 DRF 公平排程、以佇列為基礎的配額與搶占、網路拓撲感知、binpack 等。本篇只看其中最核心的一個：gang scheduling。

Gang scheduling：全有或全無

Gang scheduling 是批次排程領域的一個概念，字面上的 gang 指的是「一夥人」：把一組必須同時執行的工作視為一個單位，一起排程、一起執行，而不是各自獨立地被安排。

這個概念要解決的，就是開頭那個問題。一個分散式訓練由多個 worker 組成，它們之間互相依賴，少一個就沒有意義。如果排程器一個一個排，就可能出現「每個工作都拿到一部分資源、卻都湊不齊」的情況。Gang scheduling 的做法是把判斷單位從單一 Pod 換成整組 Pod：湊得齊就全部放行，湊不齊就一個都不放。

Volcano 把這個策略實作成排程器的核心演算法之一，目標是滿足排程過程中「全有或全無」的需求，避免 Pod 被任意排程而浪費叢集資源。

它的判斷方式是：觀察一個 Job 底下已排程的 Pod 數量，是否達到最低執行數量。達到了，就對 Job 底下所有 Pod 執行排程；達不到，就不執行。

在資源不足時，這個策略可以避免「部分工作被分配到資源、卻在等待其他任務而浪費資源」的情況。

PodGroup：排隊的單位

Volcano 用一個 CRD 來表達「這幾個 Pod 是一組的」，叫做 PodGroup：一組有強烈關聯的 Pod，主要用於批次排程，例如 TensorFlow 的 ps 與 worker。

建立 VolcanoJob 時若沒有指定 PodGroup，Volcano 會自動建立一個對應的 PodGroup。這和 Kueue 為 Job 自動建立 Workload 的做法相似：使用者送出工作，系統產生一個用來排隊的物件。

PodGroup 有五個狀態：

狀態	意義
Pending	已被 Volcano 接受，但資源需求尚未滿足
Inqueue	已通過驗證，等待綁定到節點。這是 Pending 與 Running 之間的過渡狀態，controller 在這個狀態才開始建立 Pod
Running	至少有 `minMember` 個 Pod 在執行
Unknown	`minMember` 個 Pod 中，部分在執行、部分無法排程
Completed	PodGroup 的所有 Pod 都已完成

Gang 的判斷發生在兩個地方

第一關：enqueue。 排程器的 enqueue 動作會判斷叢集的閒置資源能否滿足工作的最低需求。滿足了，PodGroup 從 Pending 變成 Inqueue；不滿足，就維持 Pending。只有 PodGroup 進入 Inqueue 之後，controller 才會為它建立 Pod。

第二關：allocate。 allocate 動作負責為 Pod 挑選節點，而且採用 commit 機制：一個 Pod 的排程需求被滿足時，不一定會立刻綁定，還要看它所屬 Job 的 gang 條件是否滿足。只有 gang 條件滿足，Pod 才會被綁定到節點。

所以在 Volcano 裡，「在等」可能有兩種樣子：PodGroup 停在 Pending 時，Pod 還不存在；PodGroup 已進入 Inqueue 但 gang 條件不滿足時，Pod 存在，但沒有被綁定到節點。

和 Kueue 的差別

	Kueue	Volcano
部署內容	controller manager ＋ webhook	排程器＋ controller manager ＋ admission
等待時的樣子	Job 被暫停，Pod 不存在	PodGroup 為 Pending 時 Pod 不存在；已 Inqueue 但 gang 未滿足時，Pod 存在但未綁定
排隊的物件	Workload	PodGroup
本篇關注的能力	額度	一組 Pod 的原子性

Volcano 本身也有佇列與配額管理，但本篇只看 gang scheduling。

實驗環境

沿用昨天 fake-gpu-operator 的叢集，一台 worker 上有 8 張假卡：

kubectl get nodes -o custom-columns=NODE:.metadata.name,GPU:.status.allocatable.'nvidia\.com/gpu'

NODE                    GPU
gpu-lab-control-plane
gpu-lab-worker          8
gpu-lab-worker2

以官方提供的 development manifest 安裝 Volcano（本篇指定 v1.15.2）：

kubectl apply -f https://raw.githubusercontent.com/volcano-sh/volcano/v1.15.2/installer/volcano-development.yaml
kubectl -n volcano-system rollout status deploy/volcano-scheduler

kubectl -n volcano-system get pods

NAME                                  READY   STATUS      RESTARTS   AGE
volcano-admission-7b4c5dc49c-5mq9v    1/1     Running     0          18s
volcano-admission-init-z4gd9          0/1     Completed   0          18s
volcano-controllers-cc5cbbd9f-hzfbm   1/1     Running     0          18s
volcano-scheduler-548886dbfd-bqqxw    1/1     Running     0          18s

這三個元件對應 Volcano 架構中的三個部分：

scheduler：依照 actions 與 plugins，把工作排到最合適的節點
controller manager：管理 Queue、PodGroup、VolcanoJob 等 CRD 的生命週期
admission：負責 CRD 的 API 驗證

相較於 Kueue 只有一個 controller manager，Volcano 多了一個 volcano-scheduler，也就是前面提到的「另外部署的排程器」。它和 kube-scheduler 同時存在，各自處理 schedulerName 指定給自己的 Pod。

送出兩個各需要 8 張卡的訓練工作

apiVersion: batch.volcano.sh/v1alpha1
kind: Job
metadata:
  name: gang-a
spec:
  minAvailable: 4                 # 至少 4 個 Pod 能被排程才放行
  schedulerName: volcano          # 交給 Volcano 排程
  queue: default
  tasks:
    - replicas: 4
      name: worker
      template:
        spec:
          restartPolicy: Never
          containers:
            - name: w
              image: busybox:1.36
              command: ["sh", "-c", "sleep 120"]
              resources:
                limits: { nvidia.com/gpu: 2 }

（gang-b 內容相同，只有名稱不同。）

4 個 worker，每個需要 2 張卡，一個工作需要 8 張。叢集剛好 8 張，兩個工作同一時間只可能有一個執行。

這份 YAML 的 apiVersion 是 batch.volcano.sh/v1alpha1，是 Volcano 自己的 Job 型別，不是 batch/v1。minAvailable 和 tasks 都是它的欄位。

觀察 PodGroup

送出之前，先在一個終端持續觀察 PodGroup：

kubectl get podgroups.scheduling.volcano.sh -w \
  -o custom-columns=NAME:.metadata.name,MIN:.spec.minMember,RUNNING:.status.running,PHASE:.status.phase

再從另一個終端執行 kubectl apply -f gang.yaml。

輸出如下：

NAME      MIN   RUNNING   PHASE
gang-a-…  4
gang-b-…  4
gang-b-…  4               Inqueue
gang-a-…  4               Inqueue
gang-a-…  4               Running
gang-a-…  4     1         Running     ← gang-a 開始執行
gang-a-…  4     2         Running
gang-a-…  4     3         Running
gang-a-…  4     4         Running     ← 全部到齊
gang-a-…  4     3         Running     ← 開始有 Pod 執行完畢
gang-b-…  4               Inqueue
gang-a-…  4     2         Running
gang-a-…  4     1         Running     ← 只剩一個在執行，6 張卡閒置
gang-b-…  4               Inqueue     ← 仍然沒有進場
gang-b-…  4     4         Running     ← 卡全部釋放後才一次進場

PodGroup 名稱帶有後綴，MIN 欄位的 4 則來自 Job 的 minAvailable。

兩件事值得注意。

一、兩個 PodGroup 一開始就都進入了 Inqueue。 依照前面 PodGroup 一節的說明，這代表兩者都通過了 enqueue，controller 因此為兩者都建立了 Pod。enqueue 的判斷會受排程器設定影響，例如 overcommit-factor 預設為 1.2，本篇沒有深入探討。

二、gang-a 只剩一個 Pod 在執行時，有 6 張卡閒置，gang-b 仍然沒有進場。 這對應前面提到的第二關（allocate）：gang-b 需要 8 張卡，6 張不夠，gang 條件不滿足，allocate 就不會綁定它的任何一個 Pod。它不會先放兩個 Pod 進去佔位。

昨天的 Kueue 也出現過「卡空著卻不能跑」，原因是額度；今天的原因是整組放不下。

時間戳記

工作結束後，Pod 的時間紀錄仍然保留：

POD               CREATED               STARTED               FINISHED
gang-a-worker-0   2026-09-18T14:14:50Z  2026-09-18T14:14:56Z  2026-09-18T14:16:56Z
gang-a-worker-1   2026-09-18T14:14:50Z  2026-09-18T14:14:57Z  2026-09-18T14:16:57Z
gang-a-worker-2   2026-09-18T14:14:50Z  2026-09-18T14:14:55Z  2026-09-18T14:16:55Z
gang-a-worker-3   2026-09-18T14:14:50Z  2026-09-18T14:14:54Z  2026-09-18T14:16:54Z
gang-b-worker-0   2026-09-18T14:14:50Z  2026-09-18T14:17:00Z  2026-09-18T14:19:00Z
gang-b-worker-1   2026-09-18T14:14:50Z  2026-09-18T14:17:00Z  2026-09-18T14:19:00Z
gang-b-worker-2   2026-09-18T14:14:50Z  2026-09-18T14:17:00Z  2026-09-18T14:19:00Z
gang-b-worker-3   2026-09-18T14:14:50Z  2026-09-18T14:17:00Z  2026-09-18T14:19:00Z

八個 Pod 在同一秒被建立（14:14:50），這和上一節兩個 PodGroup 一開始就進入 Inqueue 的觀察一致。

gang-b 的四個 Pod 在同一秒啟動（14:17:00），時間點在 gang-a 最後一個 Pod 結束（14:16:57）之後。在那之前，gang-b 的 Pod 已經存在了兩分多鐘，卻沒有任何一個先啟動。

gang-a 的四個 Pod 啟動時間相差三秒。要注意 STARTED 是容器的啟動時間，除了排程之外還包含拉取映像檔等步驟，所以這三秒的差距不能直接解讀為排程順序。如果要比較排程發生的時間，應該看 Pod 的 PodScheduled condition。

對照組：不使用 Volcano

上面說明了 Volcano 的行為，接著確認不使用它時會發生什麼。

同樣的兩個工作，改用 batch/v1 的 Job，並拿掉 schedulerName 與 minAvailable，其餘條件相同：一樣兩個工作、每個需要 8 張卡。

kubectl apply -f plain.yaml
watch -n2 "kubectl get pods -o wide | grep plain"

plain-a-29glv   0/1   Pending   104s
plain-a-6vjnj   1/1   Running   104s   gpu-lab-worker
plain-a-jwkrr   0/1   Pending   104s
plain-a-qpl49   0/1   Pending   104s
plain-b-j7gt5   1/1   Running   104s   gpu-lab-worker
plain-b-kb945   1/1   Running   104s   gpu-lab-worker
plain-b-llj75   0/1   Pending   104s
plain-b-xlrsx   1/1   Running   104s   gpu-lab-worker

	Running	尚缺
`plain-a`	1 / 4	3 個
`plain-b`	3 / 4	1 個

兩個工作都沒有到齊，而 4 個 Running 的 Pod 各使用 2 張卡，8 張卡全部被佔滿。這就是開頭描述的情況。

最後仍然執行完畢

POD             CREATED    STARTED    FINISHED
plain-a-6vjnj   14:45:56   14:45:56   14:47:56
plain-b-j7gt5   14:45:56   14:45:56   14:47:56
plain-b-kb945   14:45:56   14:45:56   14:47:56
plain-b-xlrsx   14:45:56   14:45:56   14:47:56

plain-a-29glv   14:45:56   14:47:58   14:49:58
plain-a-jwkrr   14:45:56   14:47:58   14:49:58
plain-a-qpl49   14:45:56   14:47:58   14:49:58
plain-b-llj75   14:45:56   14:47:58   14:49:58

第一批在 14:47:56 結束，第二批在 14:47:58 啟動，總共約四分鐘，和使用 Volcano 時差不多。

差別在於這四分鐘裡的狀態：

	前兩分鐘	後兩分鐘
Volcano	`gang-a` 4/4	`gang-b` 4/4
不使用 gang	`a` 1 個＋ `b` 3 個，兩個都不完整	`a` 3 個＋ `b` 1 個，兩個都不完整

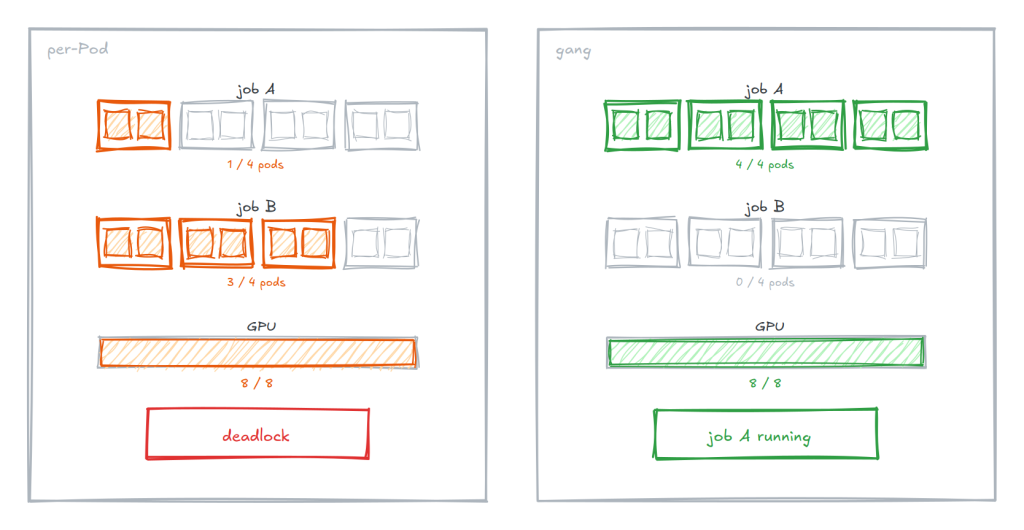

使用 Volcano 時，任何時刻都有一個完整的工作在執行；不使用時，8 張卡全程滿載，但沒有任何一個工作是完整的。

為什麼對照組還是完成了

因為 busybox sleep 120 不需要等其他 Pod。每個 Pod 睡完就結束，卡被釋放，下一批才能接上。

真實的分散式訓練不是這樣。如開頭所述，PyTorch 的 init_process_group 會阻塞到所有行程都加入為止。換成真正的訓練，plain-b 的三個 worker 會等待第四個，而第四個拿不到卡，因為卡被 plain-a 的那一個 Pod 佔著，而那一個也在等它的三個同伴。雙方都在等對方釋放的資源，這種情況會一直持續，直到初始化逾時失敗為止。

所以這個對照組呈現的只是較溫和的版本。

補充：結果不保證每次相同

kube-scheduler 分配的結果不保證每次相同。這次跑出 1/3 的分配，重跑一次可能是 2/2 或 3/1，也可能剛好是 4/0，那樣其中一個工作就能完整執行。

也就是說，沒有 gang scheduling 時，工作能不能完整執行取決於當下的排程結果，而不是由機制保證。

小結

今天介紹了 Volcano 的 gang scheduling。它以 PodGroup 表示一組相關的 Pod，並在兩個地方把關：enqueue 判斷資源是否足以讓 PodGroup 進入 Inqueue，只有進入 Inqueue 才會建立 Pod；allocate 則要等 gang 條件滿足，才把整組 Pod 綁定到節點。實驗中，gang-b 的 Pod 雖然早就存在，卻一直等到 8 張卡全部釋放才同時啟動；而不使用 Volcano 的對照組，8 張卡全程滿載，卻沒有一個工作是完整的。

Kueue 和 Volcano 都讓工作排隊，但判斷依據不同：Kueue 看額度夠不夠，Volcano 看整組放不放得下。接下來會介紹同樣處理這一層、但以 GPU 使用率與公平共享為重點的 KAI Scheduler。
