努力學習 DRA 的人都是戰士。昨天 Day4 我們介紹了 DRA 的一些基礎能做到的事，Day5 就來稍微玩一下他的進階功能吧，我們沿用昨天的環境，並把昨天建立的測試用 namespace 都刪掉。由於今天介紹的是進階功能，所以我們要重整一下環境。

kubectl delete ns gpu-test1 gpu-test2 gpu-test3 --ignore-not-found

首先先打開 Partitionable Devices 的功能：

cd ~/dra-example-driver

helm upgrade dra-example-driver deployments/helm/dra-example-driver \
  --namespace dra-example-driver \
  --reset-values \
  --set kubeletPlugin.gpuPartitions=2

同一個 pool，這次有兩份 ResourceSlice。其中 counters: 8 是指有 8 張卡，devices: 24 是指有 24 個可以申請的形狀。代表一張卡有 3 種可以申請的形狀：

kubectl get resourceslice -o json | python3 -c "
import sys, json
for s in json.load(sys.stdin)['items']:
    sp = s['spec']
    print(s['metadata']['name'][:14], 'counters:', len(sp.get('sharedCounters',[])), 'devices:', len(sp.get('devices',[])))"

00000-gpu.exam counters: 8 devices: 0
00001-gpu.exam counters: 0 devices: 24

順帶一提，slice 會變成兩份不是巧合，是 API 規定的：一份 ResourceSlice 裡 devices 和 sharedCounters 只能擇一。所以一旦用上額度池，就至少會拆成兩份——一份放額度、一份放裝置。這也正好兌現昨天提過的那句「一個 pool 可以分散在多個 ResourceSlice 中」。

上面說一張卡有 3 種可以申請的形狀，以 gpu-0 來說，架上掛著 gpu-0-partition-0（40Gi/50）、gpu-0-partition-1（40Gi/50）、gpu-0-full（80Gi/100）三個選項，但這是同一張卡的三種賣法，不是三張卡。那組數字是「申請它會從這張卡的額度扣掉多少」，而 gpu-0 的總額度剛好就是 80Gi/100。所以拿走 full 就沒有分割，拿走一塊分割 full 也租不出去了。

kubectl get resourceslice -o json | python3 -c "
import sys, json
for s in json.load(sys.stdin)['items']:
    for d in s['spec'].get('devices',[])[:3]:
        print(d['name'], '| 吃', d['consumesCounters'][0]['counters'])"

gpu-0-partition-0 | 吃 {'compute': {'value': '50'}, 'memory': {'value': '40Gi'}}
gpu-0-partition-1 | 吃 {'compute': {'value': '50'}, 'memory': {'value': '40Gi'}}
gpu-0-full | 吃 {'compute': {'value': '100'}, 'memory': {'value': '80Gi'}}

實驗四：CEL selector

這個功能在做什麼

昨天的 claim 都只寫了「我要一張卡」，沒有說要哪一張。CEL selector 就是「挑」的那一層。

它寫在 request 的 selectors 底下，對每一個候選裝置跑一次，回傳 true 才算通過。DeviceClass 自己也帶著一條 CEL（device.driver == 'gpu.example.com'），所以實際上是兩層條件相乘：管理員先圈出一類，使用者再往下縮。

CEL 表達式裡能讀到的東西只有四種：

變數 是什麼
device.driver 這個裝置由哪一支 driver 發布
device.attributes[網域] 屬性
device.capacity[網域] 容量
device.allowMultipleAllocations 能不能被多份 claim 拿走

而中括號裡的 key 是 driver 自己定義的。以 dra-example-driver 來說，開了 partition 之後每個裝置身上會有這些：

屬性 capacity.memory
gpu-N-partition-* index、partition、partitionable 40Gi
gpu-N-full index、full、partitionable 80Gi

實驗情境

三個 Pod、三種寫法，看它們各自選到什麼：

Pod 條件 白話
pod1 has(...full) 我要整卡
pod2 has(...partition) 我要分割
pod3 memory >= 80Gi 我要大的

pod1 和 pod3 講的其實是同一件事，但走的是完全不同的路：一個問屬性、一個問容量。

---
apiVersion: v1
kind: Namespace
metadata:
  name: gpu-test4

---
apiVersion: resource.k8s.io/v1
kind: ResourceClaimTemplate
metadata:
  namespace: gpu-test4
  name: full-gpu
spec:
  spec:
    devices:
      requests:
      - name: gpu
        exactly:
          deviceClassName: gpu.example.com
          selectors:
          - cel:
              expression: 'has(device.attributes["gpu.example.com"].full)'

---
apiVersion: v1
kind: Pod
metadata:
  namespace: gpu-test4
  name: pod1
  labels:
    app: pod
spec:
  containers:
  - name: ctr
    image: ubuntu:22.04
    command: ["bash", "-c"]
    args: ["export; trap 'exit 0' TERM; sleep 9999 & wait"]
    resources:
      claims:
      - name: gpu
  resourceClaims:
  - name: gpu
    resourceClaimTemplateName: full-gpu

---
apiVersion: resource.k8s.io/v1
kind: ResourceClaimTemplate
metadata:
  namespace: gpu-test4
  name: partition-gpu
spec:
  spec:
    devices:
      requests:
      - name: gpu
        exactly:
          deviceClassName: gpu.example.com
          selectors:
          - cel:
              expression: 'has(device.attributes["gpu.example.com"].partition)'

---
apiVersion: v1
kind: Pod
metadata:
  namespace: gpu-test4
  name: pod2
  labels:
    app: pod
spec:
  containers:
  - name: ctr
    image: ubuntu:22.04
    command: ["bash", "-c"]
    args: ["export; trap 'exit 0' TERM; sleep 9999 & wait"]
    resources:
      claims:
      - name: gpu
  resourceClaims:
  - name: gpu
    resourceClaimTemplateName: partition-gpu

---
apiVersion: resource.k8s.io/v1
kind: ResourceClaimTemplate
metadata:
  namespace: gpu-test4
  name: big-gpu
spec:
  spec:
    devices:
      requests:
      - name: gpu
        exactly:
          deviceClassName: gpu.example.com
          selectors:
          - cel:
              expression: 'device.capacity["gpu.example.com"].memory.compareTo(quantity("80Gi")) >= 0'

---
apiVersion: v1
kind: Pod
metadata:
  namespace: gpu-test4
  name: pod3
  labels:
    app: pod
spec:
  containers:
  - name: ctr
    image: ubuntu:22.04
    command: ["bash", "-c"]
    args: ["export; trap 'exit 0' TERM; sleep 9999 & wait"]
    resources:
      claims:
      - name: gpu
  resourceClaims:
  - name: gpu
    resourceClaimTemplateName: big-gpu

kubectl -n gpu-test4 get resourceclaim \
  -o custom-columns='CLAIM:.metadata.name,DEVICE:.status.allocation.devices.results[*].device'
for p in pod1 pod2 pod3; do printf "%-6s " $p; kubectl -n gpu-test4 logs $p | grep -o 'GPU_DEVICE_[^=]*="[^"]*"' | head -1; done

CLAIM            DEVICE
pod1-gpu-z2s2r   gpu-0-full
pod2-gpu-8vpp8   gpu-1-partition-0
pod3-gpu-b6gzg   gpu-2-full

pod1   GPU_DEVICE_0_FULL="gpu-0-full"
pod2   GPU_DEVICE_1_PARTITION_0="gpu-1-partition-0"
pod3   GPU_DEVICE_2_FULL="gpu-2-full"

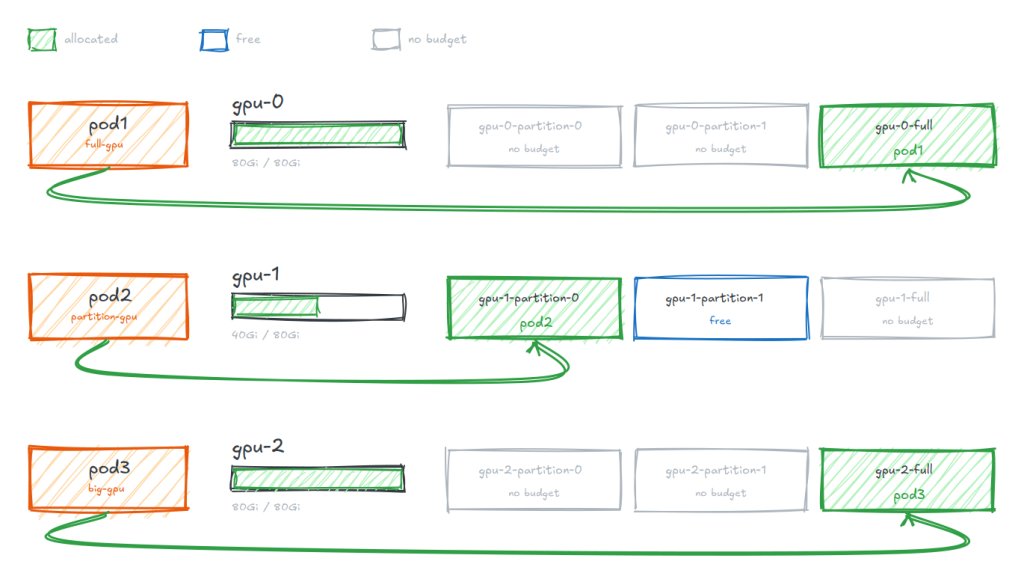

三個 Pod 落在三張不同的實體卡上，而且每一步都是被前一步逼出來的：

  • pod1 拿走 gpu-0-full，gpu-0 的額度扣到 0，兩塊分割當場消失
  • pod2 只好去 gpu-1 拿分割，因為 gpu-0 的分割已經沒額度了
  • pod3 要 80Gi，gpu-1 給不起（被 pod2 用掉 40Gi，只剩 40Gi），所以跳到 gpu-2

https://ithelp.ithome.com.tw/upload/images/20260918/20183759yOJYBdBn9Z.png

實驗五：Partitionable devices

這個功能在做什麼

實驗四已經順手用到它了：同一張實體卡，同時發布「整卡」和「好幾塊分割」兩種裝置，而且排程器知道它們互斥。

這件事靠兩個欄位表達，一個在帳戶那邊、一個在裝置那邊。

sharedCounters 宣告一張卡總共有多少家當，放在第一份 ResourceSlice 裡：

sharedCounters:
- name: gpu-7-counters
  counters:
    memory:  { value: 80Gi }
    compute: { value: "100" }

consumesCounters 掛在每個裝置上，說自己要從哪個帳戶扣多少：

- name: gpu-7-full
  consumesCounters:
  - counterSet: gpu-7-counters        # ← 從這個帳戶扣
    counters:
      memory:  { value: 80Gi }        # ← 扣光
      compute: { value: "100" }

- name: gpu-7-partition-0
  consumesCounters:
  - counterSet: gpu-7-counters        # ← 同一個帳戶
    counters:
      memory:  { value: 40Gi }
      compute: { value: "50" }

互斥不是誰寫的規則，是減法的結果。 排程器不需要知道 full 和 partition 是同一塊硬體，它只要會算扣完還剩多少。

實驗情境

實驗四的互斥是「隱形」的——你只看到三個 Pod 落在三張卡上，得回頭推才知道為什麼。這次把它逼到檯面上：兩個 Pod 都用 CEL 釘死 index == 7，不准跑去別張卡，但要的形狀不同。

# pod1
device.attributes["gpu.example.com"].index == 7 &&
has(device.attributes["gpu.example.com"].full)

# pod2
device.attributes["gpu.example.com"].index == 7 &&
has(device.attributes["gpu.example.com"].partition)

一張卡的額度只有一份，所以這兩個人不可能同時滿足。

---
apiVersion: v1
kind: Namespace
metadata:
  name: gpu-test5

---
apiVersion: resource.k8s.io/v1
kind: ResourceClaimTemplate
metadata:
  namespace: gpu-test5
  name: gpu7-full
spec:
  spec:
    devices:
      requests:
      - name: gpu
        exactly:
          deviceClassName: gpu.example.com
          selectors:
          - cel:
              expression: >-
                device.attributes["gpu.example.com"].index == 7 &&
                has(device.attributes["gpu.example.com"].full)

---
apiVersion: v1
kind: Pod
metadata:
  namespace: gpu-test5
  name: pod1
  labels:
    app: pod
spec:
  containers:
  - name: ctr
    image: ubuntu:22.04
    command: ["bash", "-c"]
    args: ["export; trap 'exit 0' TERM; sleep 9999 & wait"]
    resources:
      claims:
      - name: gpu
  resourceClaims:
  - name: gpu
    resourceClaimTemplateName: gpu7-full

---
apiVersion: resource.k8s.io/v1
kind: ResourceClaimTemplate
metadata:
  namespace: gpu-test5
  name: gpu7-partition
spec:
  spec:
    devices:
      requests:
      - name: gpu
        exactly:
          deviceClassName: gpu.example.com
          selectors:
          - cel:
              expression: >-
                device.attributes["gpu.example.com"].index == 7 &&
                has(device.attributes["gpu.example.com"].partition)

---
apiVersion: v1
kind: Pod
metadata:
  namespace: gpu-test5
  name: pod2
  labels:
    app: pod
spec:
  containers:
  - name: ctr
    image: ubuntu:22.04
    command: ["bash", "-c"]
    args: ["export; trap 'exit 0' TERM; sleep 9999 & wait"]
    resources:
      claims:
      - name: gpu
  resourceClaims:
  - name: gpu
    resourceClaimTemplateName: gpu7-partition

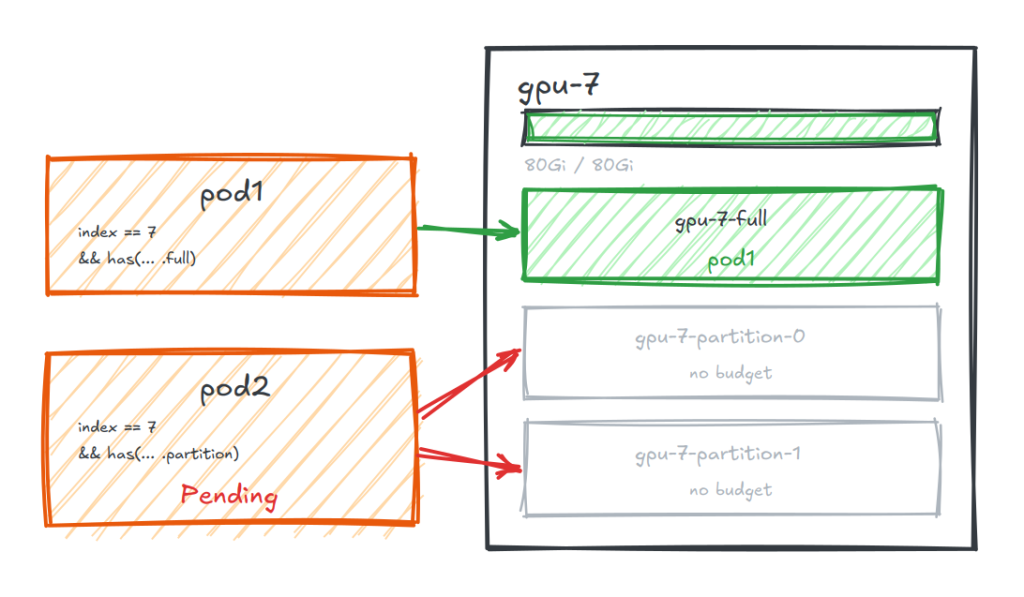

整卡被拿走，分割就配不出來

kubectl -n gpu-test5 get pods
kubectl -n gpu-test5 get resourceclaim \
  -o custom-columns='CLAIM:.metadata.name,DEVICE:.status.allocation.devices.results[*].device'

NAME   READY   STATUS    RESTARTS   AGE
pod1   1/1     Running   0          62s
pod2   0/1     Pending   0          62s

CLAIM            DEVICE
pod1-gpu-ststw   gpu-7-full
pod2-gpu-b2qxs   <none>

pod2 排不上去，但原因不是「叢集沒有卡了」——其他卡都還有空位，而是它指定的那張卡的額度被扣光了。

而且注意 claim 還是被建出來了，只是 status.allocation 是空的。這跟 Device Plugin 的差別在這裡：那邊 Pod 卡住只會說資源不足，DRA 卡住是卡在一個你查得到的物件上。

把整卡還回去

kubectl -n gpu-test5 delete pod pod1

NAME   READY   STATUS    RESTARTS   AGE
pod2   1/1     Running   0          104s

CLAIM            DEVICE
pod2-gpu-b2qxs   gpu-7-partition-0

pod2 自己起來了，拿到 gpu-7-partition-0。因為 pod1 一走，它的 claim 跟著消失，gpu-7-counters 的餘額回來，排程器下一輪就把 pod2 放進去了。

https://ithelp.ithome.com.tw/upload/images/20260918/20183759hzRwNSfLQZ.png

實驗六：Consumable capacity

這個功能在做什麼

實驗五把一張卡切成互斥的幾種形狀。這一節再往下一層：同一個分割，能不能兩個人分著用？

答案是不行的，因為預設一個裝置只能被配給一份 ResourceClaim。要打開得多帶一個開關：

helm upgrade dra-example-driver deployments/helm/dra-example-driver \
  --namespace dra-example-driver \
  --reset-values \
  --set kubeletPlugin.gpuPartitions=2 \
  --set gpuAllowMultipleAllocations=true

開關改了裝置上的兩個欄位：

# 開之前
- name: gpu-6-partition-0
  allowMultipleAllocations: false
  capacity:
    memory: { value: 40Gi }

# 開之後
- name: gpu-6-partition-0
  allowMultipleAllocations: true          # 可以配給多份 claim
  capacity:
    memory:
      value: 40Gi
      requestPolicy:                       # 怎麼分的規則
        default: 40Gi
        validRange: { min: 1Gi, max: 40Gi, step: 1Gi }

requestPolicy 是「你可以跟我要多少」：最少 1Gi、最多 40Gi、以 1Gi 為單位。

而 claim 這邊多寫一段 capacity.requests，說自己要多少：

capacity:
  requests:
    memory: 20Gi
    compute: "25"

實驗情境

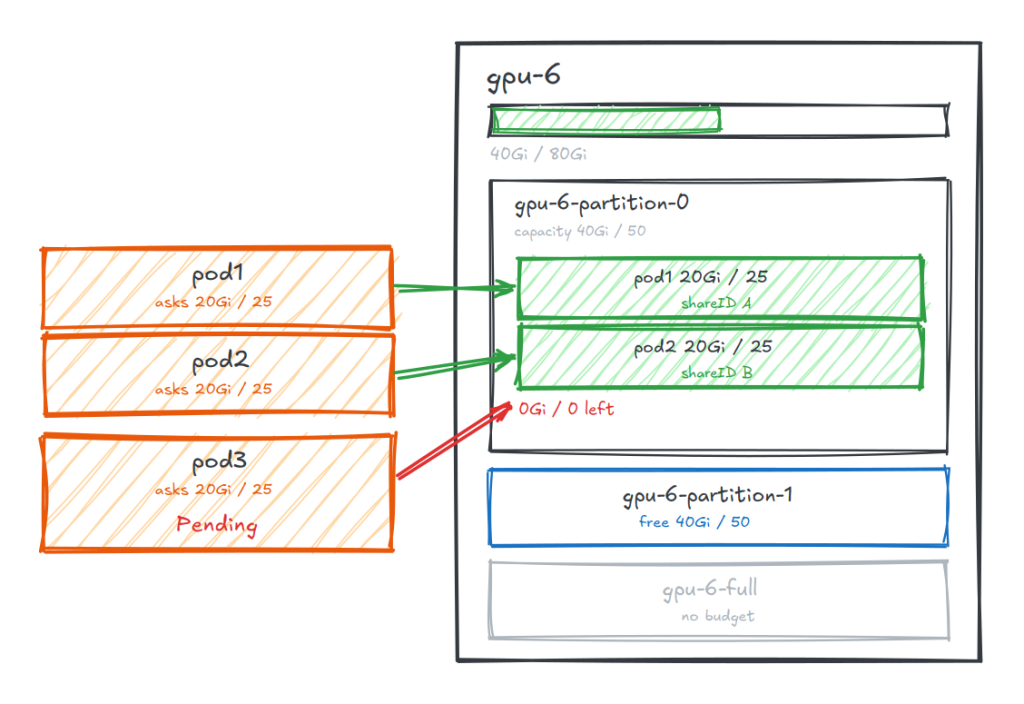

三個 Pod 用同一份 template，全部釘死在 gpu-6-partition-0 上，每個人要 20Gi / 25。

那塊分割總共只有 40Gi / 50——前兩個塞得下，第三個不行。

---
apiVersion: v1
kind: Namespace
metadata:
  name: gpu-test6

# ---------- pod1 / pod2：各要一半 ----------
---
apiVersion: resource.k8s.io/v1
kind: ResourceClaimTemplate
metadata:
  namespace: gpu-test6
  name: half-partition
spec:
  spec:
    devices:
      requests:
      - name: gpu
        exactly:
          deviceClassName: gpu.example.com
          selectors:
          - cel:
              expression: >-
                device.attributes["gpu.example.com"].index == 6 &&
                has(device.attributes["gpu.example.com"].partition) &&
                device.attributes["gpu.example.com"].partition == 0
          capacity:
            requests:
              memory: 20Gi
              compute: "25"

---
apiVersion: v1
kind: Pod
metadata:
  namespace: gpu-test6
  name: pod1
spec:
  containers:
  - name: ctr
    image: ubuntu:22.04
    command: ["bash", "-c"]
    args: ["export; trap 'exit 0' TERM; sleep 9999 & wait"]
    resources:
      claims:
      - name: gpu
  resourceClaims:
  - name: gpu
    resourceClaimTemplateName: half-partition

---
apiVersion: v1
kind: Pod
metadata:
  namespace: gpu-test6
  name: pod2
spec:
  containers:
  - name: ctr
    image: ubuntu:22.04
    command: ["bash", "-c"]
    args: ["export; trap 'exit 0' TERM; sleep 9999 & wait"]
    resources:
      claims:
      - name: gpu
  resourceClaims:
  - name: gpu
    resourceClaimTemplateName: half-partition

# ---------- pod3：第三個人，要不到 ----------
---
apiVersion: v1
kind: Pod
metadata:
  namespace: gpu-test6
  name: pod3
spec:
  containers:
  - name: ctr
    image: ubuntu:22.04
    command: ["bash", "-c"]
    args: ["export; trap 'exit 0' TERM; sleep 9999 & wait"]
    resources:
      claims:
      - name: gpu
  resourceClaims:
  - name: gpu
    resourceClaimTemplateName: half-partition

同一份 YAML，開關前後差在哪

開關沒開的時候：

pod1   1/1     Running
pod2   0/1     Pending
pod3   0/1     Pending

pod1-gpu-mqcjw → gpu-6-partition-0 consumed: None   share: -
pod2-gpu-hkjhw → 未分配
pod3-gpu-wx27w → 未分配

pod1 寫了 20Gi，但 consumed 是 None，代表裝置不接受「只拿一部分」這種要法，就是整個給你。後面兩個沒得拿。

開了之後：

pod1   1/1     Running
pod2   1/1     Running
pod3   0/1     Pending

pod1-gpu-cfrgt → gpu-6-partition-0 consumed: {'memory': '20Gi', 'compute': '25'} share: 0f954979
pod2-gpu-vm5dj → gpu-6-partition-0 consumed: {'memory': '20Gi', 'compute': '25'} share: e2415c42
pod3-gpu-8lkgb → 未分配

gpu-6-partition-0 出現兩次，shareID 不同。裝置從「一個不可分割的東西」變成「一個有餘額的東西」：

gpu-6-partition-0   總額 40Gi / 50
├─ pod1  拿 20Gi / 25   share 0f954979   ← 餘 20Gi
└─ pod2  拿 20Gi / 25   share e2415c42   ← 餘 0
   pod3  要 20Gi        → 扣不動，Pending

shareID 是這件事的副產品。同一個裝置被配了兩次之後，光靠裝置名已經分不出誰是誰，所以每一份配一個 ID。

另外值得注意的是，pod3 卡住不是因為 gpu-6 沒卡了——gpu-6-partition-1 還空著。它卡住是因為 CEL 把它釘死在 partition == 0 上。

跟實驗五是不同層的切分

兩個功能名字都像「切」，但切的東西不一樣：

Partitionable Consumable Capacity
切什麼 一張卡 → 幾種形狀 一個裝置 → 幾份額度
減什麼 sharedCounters 裝置自己的 capacity
語意 形狀之間互斥 同一個裝置分著用
拿到什麼 不同的裝置名 同一個裝置名 ＋ 不同 shareID

而且兩層可以疊起來，也就是現在這個環境：8 張卡 → 16 個分割 → 每個分割再分給 2 個人。

https://ithelp.ithome.com.tw/upload/images/20260918/2018375931ux21QR1J.png

小結

今天我們繼續深度探討 DRA，跑了三個 DRA 進階功能的小實驗。

  • CEL selector 讓使用者說得出「哪一種」
  • Partitionable devices 用一組 counter 的加減法，讓「整卡」和「分割」自動互斥
  • Consumable capacity 再往下一層，讓同一個裝置有餘額可以分

而 DRA 的功能還遠不只這些。原本想一起放進來講但怕篇幅太大的還有 extendedResourceName（KEP-5004），它讓你原本 Device Plugin 的寫法 resources.limits: nvidia.com/gpu: 1 可以無痛直接接到 DRA 服務。又或者 DeviceTaintRule ，它把壞掉的卡標記起來，從已經在跑的 Pod 上面驅逐。

參考資料

Kubernetes Documentation — Dynamic Resource Allocation
Kubernetes Documentation — DRA API Objects
Kubernetes Documentation — DRA Feature
kubernetes-sigs/dra-example-driver — partitionable-devices
kubernetes-sigs/dra-example-driver — gpu-allow-multiple-allocations-partitionable


上一篇
【Day 4】Kubernetes DRA：為你的 GPU 實現動態資源分配
下一篇
【Day 6】NVIDIA GPU 共享機制：Time-Slicing、MPS、MIG 與 vGPU
系列文
凌晨四點，女友帶著 GPU 來我家學習 Kubernetes：打造 K8s AI Infra 的 30 夜 共 9 篇
  1. 5
    【Day 5】如果是勇者欣梅爾的話，隔天一定也會繼續學 DRA
  2. 6
    【Day 6】NVIDIA GPU 共享機制：Time-Slicing、MPS、MIG 與 vGPU
  3. 7
    【Day 7】HAMi：這顆哈密瓜沒有哈味，但它讓你在 GPU 上無窮回味
  4. 8
    【Day 8】Kueue：Kubernetes 上的工作准入與配額管理
  5. 9
    【Day 9】Volcano：你是否在火山救過一組永遠拿不到 GPU 的 Pod
完整目錄
圖片
  熱門推薦
圖片
{{ item.channelVendor }} | {{ item.webinarstarted }} |
{{ formatDate(item.duration) }}
直播中

尚未有邦友留言

立即登入留言
iThome鐵人賽
參賽組數
929 組
團體組數
32 組
累計文章數
12370 篇
完賽人數
154 人
iT+看影片追技術 看影片追技術 看更多
熱門tag
15th鐵人賽 16th鐵人賽 13th鐵人賽 14th鐵人賽 17th鐵人賽 12th鐵人賽 11th鐵人賽 18th鐵人賽 鐵人賽 2019鐵人賽 javascript 2018鐵人賽 python 2017鐵人賽 windows php c# linux windows server css
熱門問題
熱門回答
熱門文章
IT邦幫忙
