要算出得來速 (drive-thru) 上每台車排隊、點餐、等餐、取餐各花了多久時間，就必須知道每台車從進入到離開的完整旅程。但沒有任何一支相機看得到整條車道：車道繞著建築物一圈，沿路五到十支固定相機各覆蓋一段，旅程必然橫跨多支相機。所以工程上要做的是多相機多物件追蹤 (Multi-Camera Multi-Object Tracking，後面簡稱 MCMOT)：同一台車不論被幾支相機看到，都只能有一個 ID。

這件事在美國又比台灣難：台灣的得來速多為封閉單一車道，美國則常是開放空間，多車道並行排隊再匯流取餐，車道與停車場、商場動線交錯，停車、倒車、橫越車道的車都會入鏡。

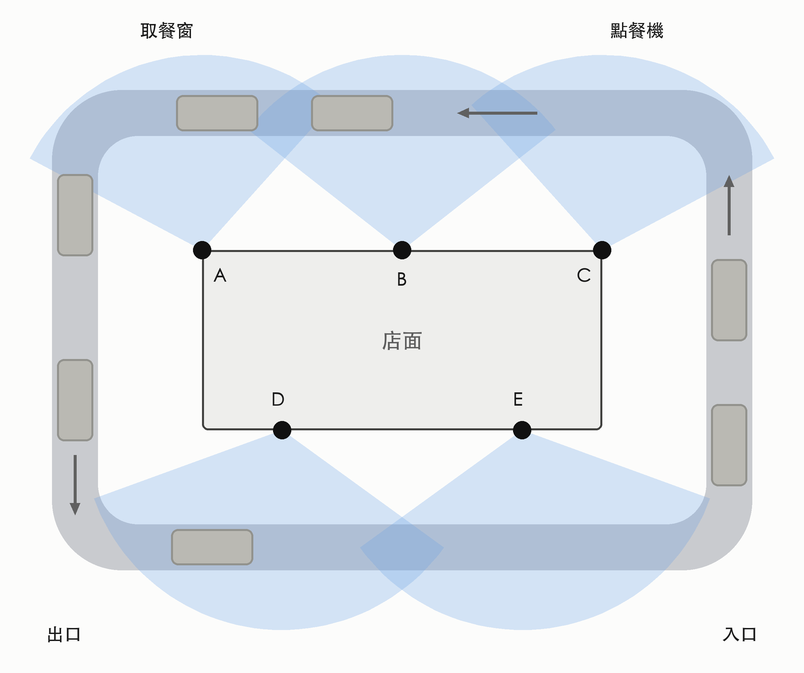

圖 1：淺藍是各相機的視野 (field of view)，每支相機只覆蓋車道的一段；相鄰視野的重疊處顏色較深，跨相機配對就發生在這些區域。並非每一段車道都有重疊，甚至有相機完全看不到的區段。

Day 12 的 detection service 以 3 fps 輸出各相機的 bounding box。令 𝒞 為所有相機的集合，𝒟ₜᶜ 為相機 c 在時間 t 的 detection 集合；不同時刻 (t−1 與 t)、不同相機 (cᵢ 與 cⱼ) 的 detection 集合之間都沒有任何關聯。 MCMOT 要沿時間軸 t 與相機軸 c 建立關聯，得到一個把每個 detection 映射到正整數集合 ℕ 中某個 ID 的指派，同一台車映射到同一個值：

f(d) 就是 global ID。

跨相機追蹤之前：先要有共同座標系

時間軸上的關聯，我們在每支相機內以 tracking by detection 類型的 SORT (Simple Online and Realtime Tracking) 演算法完成；這篇的重點放在跨相機的部分。

Day 09 講內部參數 (intrinsics) 時提過，相機相對於店內世界座標系的外部參數 (extrinsics)，要等相機鎖上店面的牆、固定不動之後才解得出來，這一節就是那件事。不同相機的架設位置、角度、焦段都不同，影像座標無法直接比較，必須先把所有相機看到的框投影到同一個座標系上，這就是 Day 09 預告過的多相機校準 (multi-camera calibration)。

世界座標系就是一張衛星圖

從針孔相機模型出發，世界座標點經外部參數 [R | t] 轉到相機座標系，再經內部參數 K 投影到影像平面：

我們要反過來由像素座標求世界位置。一般情況少了深度做不到，但車都在地面上，令 Z = 0 (Day 09 推內部參數時用的也是這個約束)，R 的第三個 column 就消失了：

平面到平面的透視投影就是一個可逆的 3×3 homography H，我們不分別解 K、R、t，直接 fit H。投影的目標座標系是店家的衛星圖，其像素座標系就是跨相機共用的「世界座標系」。

去畸變 (undistort)：H 只能描述投影變換，畸變要另外處理

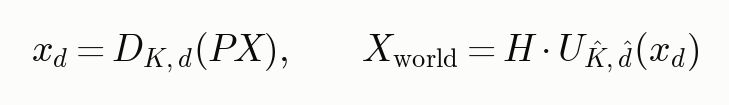

H 在齊次座標下是線性映射，只能描述投影變換。真實鏡頭有徑向畸變 (Radial Distortion)，影像邊緣的直線會彎成弧，這是非線性的，H 無法表達。成像模型因此在平面投影 P 之後多一段由內部參數 K 與畸變係數 (Distortion Coefficients) d 決定的畸變 D，必須先以去畸變 U 消除，再 fit H：

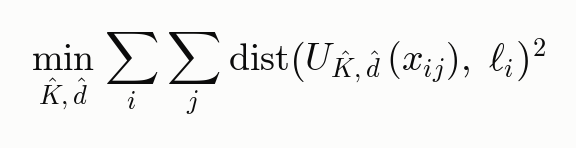

教科書做法是每支相機拿棋盤格解出真實的 K、d，但相機數量多、機種批次各異、還要人到現場拍攝，成本太高。我們換一個角度：去畸變只需以低成本消除非線性成分，剩下的投影關係都可以交給 H 吸收，因此 (K̂, d̂) 不必是真值。投影變換保直線，所以請標註人員沿影像中現實的直線描出 polyline，令 xᵢⱼ 為第 i 條的第 j 個點、ℓᵢ 為去畸變後這些點的擬合直線，解非線性最小平方：

解出的 (K̂, d̂) 只能與同組參數 fit 出的 H 搭配使用，但不需要棋盤格，新相機描幾條線就能上線。

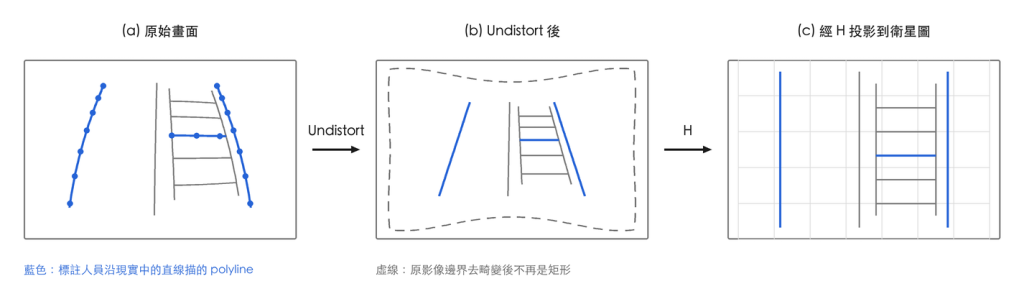

圖 2：(a) 現實中的直線在原始影像裡彎成弧；(b) 去畸變後恢復共線，只剩下一個投影變換；(c) 由 H 吸收，與衛星圖的地面幾何對齊。

再算外部參數：以對應線求 H

去畸變後，影像與衛星圖之間是純粹的透視投影。fit H 的標準做法是給四組以上對應點，但得來速場域裡相機看得清楚的幾乎只有車道與地面標線，路面紋理單調、缺乏角點，可靠的參考基準點極少；反倒是車道邊線、停車格白線這類「同一條線」兩邊都清楚，所以我們改為標註對應線。

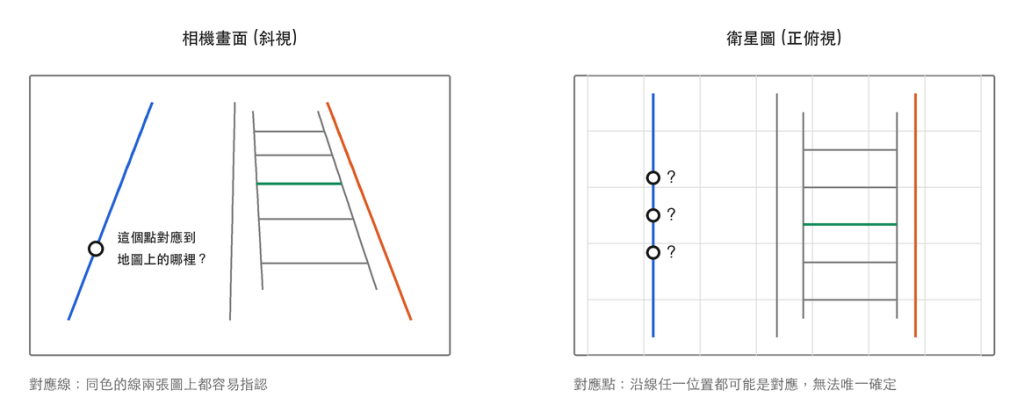

圖 3：同色的線兩邊都容易指認；單一點沿線任一位置都可能是對應，無法唯一確定。

點與線有對偶性：「點在線上」在兩個座標系裡是同一條線性方程，相機端 xᵀℓ = 0，衛星圖端 XᵀL = 0。點的變換已知是 X = Hx；假設線也有自己的 homography，記作 L = H′ℓ，代入衛星圖端的方程：

這條式子對 ℓ 上的每一個點 x 都成立，而通過這些點的直線只有一條，所以括號裡就是 ℓ 自己 (齊次座標下差一個倍數視為同一條線)：HᵀH′ℓ = ℓ。每一條線都如此，於是

實作上把線係數 normalize 成 (a/c, b/c, 1)ᵀ，形式與點的齊次座標相同，可以直接餵給求點 homography 的函式，得到 H′ 後再 inverse 加 transpose：

def line_coeff(p1, p2):
    (x1, y1), (x2, y2) = p1, p2
    a, b, c = y2 - y1, x1 - x2, x2 * y1 - x1 * y2   # ax + by + c = 0
    return a / c, b / c, 1.0

src = [line_coeff(*l) for l in camera_lines]   # undistort 後相機影像上的線
dst = [line_coeff(*l) for l in map_lines]      # 衛星圖上的線

H_line, _ = cv2.findHomography(np.array(src), np.array(dst))
H = np.linalg.inv(H_line).T                    # H = (H'⁻¹)ᵀ

每支相機各自以 (K̂, d̂) 與 H 把 detection 投影到同一張衛星圖上，「是否同一台車」就化為「兩個世界座標點的距離是否小於門檻」。

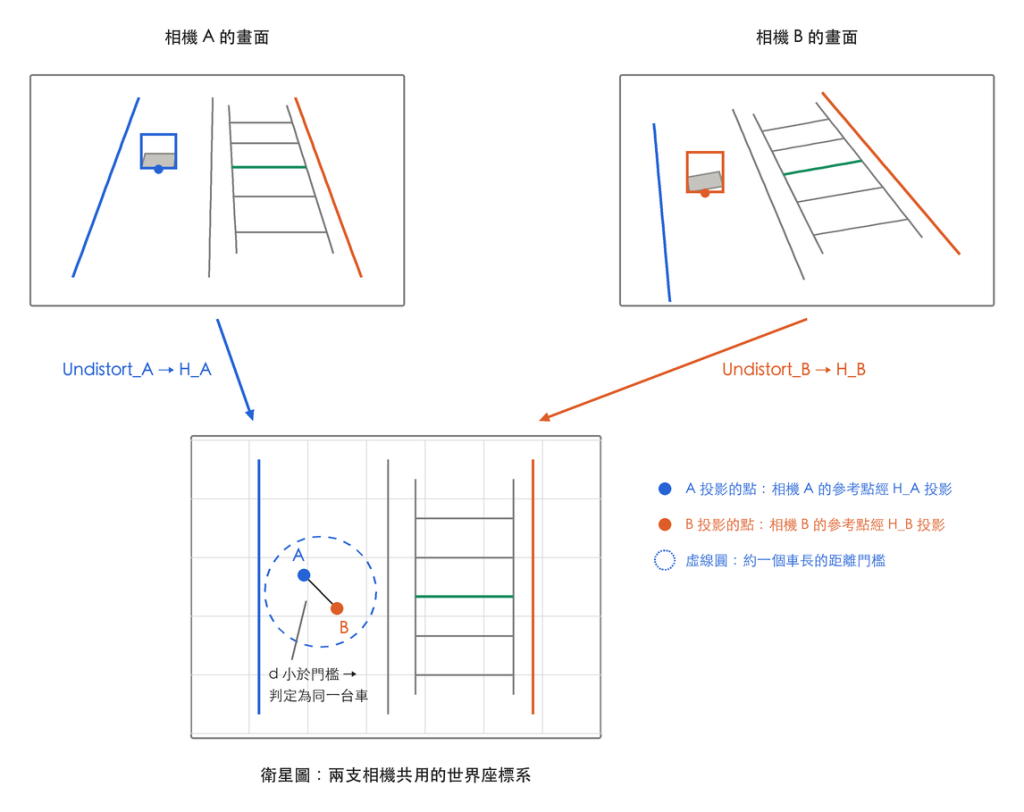

圖 4：相機 A、B 各自投影後，同一台車的參考點距離 d 小於門檻 (約一個車長) 即判定為同一台車。

跨相機配對

在每個時間 t，把所有候選 (單相機配對成功的 track、各相機未配對的 detection) 以各自的 H 投影到衛星圖上。兩兩距離小於門檻就連一條邊，權重為 (1 − d/門檻)²；同一支相機內的兩個框不連邊。再加上一致性約束：

for v, neighbors in graph.items():
    for u, w in combinations(neighbors, 2):
        e1 = x[(v, u)]          # v 與 u 是同一台車？
        e2 = x[(v, w)]          # v 與 w 是同一台車？
        e3 = x.get((u, w))
        if e3 is not None:
            solver.Add(e1 + e2 - e3 <= 1)   # v=u 且 v=w ⇒ u=w
        else:
            solver.Add(e1 + e2 <= 1)        # u, w 不可能相等 ⇒ 不能同時成立
solver.Maximize(sum(weight * x for each edge))

每條邊是 0/1 變數，MIP (Mixed Integer Programming) solver 在約束下最大化總權重，確保「同一台車」的關係具遞移性；求解後以 union-find 合併成群，每群保留一個既有 ID。

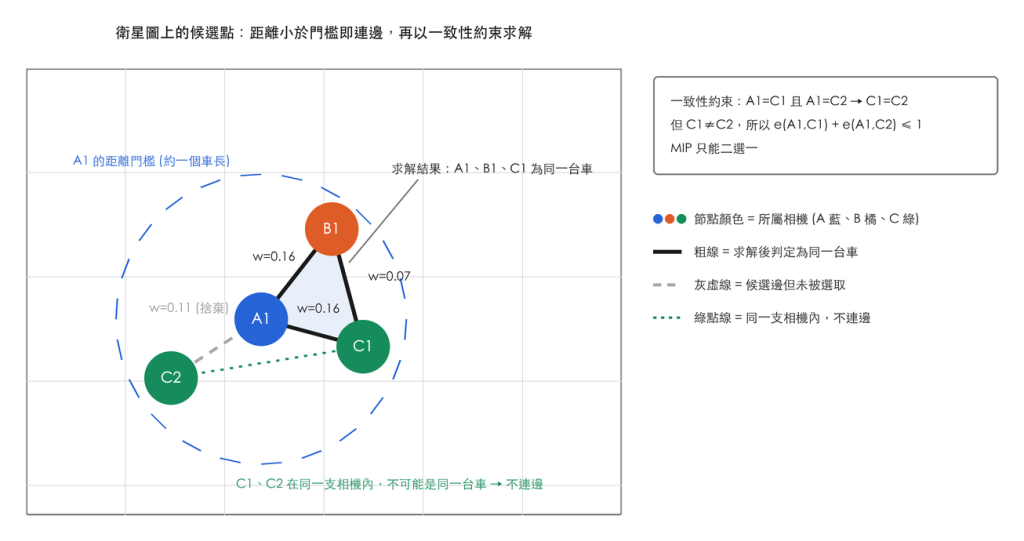

圖 5：A1 與 C1、C2 都很近，但 C1、C2 在同一支相機內不可能是同一台車，約束使 A1 只能與其一配對。

Global ID 到這裡就產生了：同一台車在不同相機的投影落在同一位置，就會被合併為同一個 track。

小結

回頭看：detection 是沒有身分的框；單相機追蹤在時間上把它們連成 track；calibration 把各相機的 track 投影到同一個世界座標系；跨相機配對在衛星圖上合併為同一台車，global ID 就是這樣來的。實務上還要處理遮擋與相鄰相機視野沒有 overlap 的區段，我們以先進先出、必要時輔以 ReID (Re-Identification) 的規則補足，這裡就不展開了。軌跡到這裡是連續的，但還不知道每一段代表什麼：Day 14 會用狀態機把一條軌跡切成排隊、點餐、等餐、取餐四個階段。
