引言

在 3D 圖形渲染和資料視覺化中，效能是關鍵問題之一。隨著資料量的增大，若繼續使用高階語言提供的內建陣列和資料結構，雖然靈活方便，通常會造成效能瓶頸。為了處理大量同質性的數據，JavaScript 提供了 TypedArray，使得我們能夠更高效地管理和操作數據。

今天，將延續昨天的架構，繼續講解如何在 Three.js 中自定義 3D 長條圖。

TypedArray

如果有學過 C++ 或其他低階語言，就會知道在定義變數時，通常會先定義型別，同理陣列也一樣，由於提前分配固定的記憶體空間，並且密集排列，存取就能更加高效。

而 Javascript 以自由聞名，動態設計了基本類型 Array，並提供了不少靈活操作陣列的原生方法，在普通陣列中，元素實際上是一個指針，指向不同內存位置，這樣就能儲存不同類型的數據。相當於多了一個物流中心，管理多個不同類型的倉庫，比起單一倉庫來說，存取要經過更多步驟。

因此，在操作大量同型別的數據時，我們仍需要更高效的資料結構，為此 JavaScript 提供了多種 TypedArray 類型，例如：

• Int8Array: 8位帶符號整數
• Uint8Array: 8位無符號整數
• Float32Array: 32位浮點數
• Float64Array: 64位浮點數

像是昨天的頻譜分析，就使用 Uint8Array 來處理音訊；接下來要介紹的圖形渲染場景，尤其是基於 WebGL 的應用 Three.js，就會大量使用 Float32Array 來定義幾何頂點座標。

Mesh

作為 Three 中， Mesh 是構建 3D 物件的核心，我們需要考慮以下幾點：

1. 幾何體 (Geometry)：如何構建形狀，是長條圖的關鍵
2. 材質 (Material)：如何繪製形狀的表面，特別是在顏色和光照處理
3. 燈光 (Lighting)：影響陰影和光的反射

在繪製 3D 長條圖的時候，我們的目的不是製作一個真實的場景，因此我們可以考慮無光環境，並且為長條圖自定義顏色。

架構

為此，我們採用以下的幾何體和材質來構建 3D 實體：

1. BufferGeometry：用於構建長條圖形狀，並能動態更新頂點數據。
2. MeshBasicMaterial：不受燈光影響的材質，適合無光源場景。

我們設計了一個類別 BufferFactory，用來生成 3D 長條圖，並用井字號區分私有變數。這允許我們靈活生成和管理多個長條圖，如下設計了一座長度為 360 的工廠陣列，可以產出並容納 6 秒內的所有長條圖。

class BufferFactory{
    #material;
    #factorys;
    constructor(){
        this.#material = new THREE.MeshBasicMaterial({
            vertexColors: true,
        });
        this.mesh = new THREE.Group();
        this.#factorys = new Array(360).fill(0).map(()=>this.createFactory());
    }
    createFactory(){
        const factory = {
            'geometry': new THREE.BufferGeometry(),
            'mesh': null
        };
        factory.mesh = new THREE.Mesh( factory.geometry, this.#material )
        this.mesh.add(factory.mesh);
        return factory;
    }
}

• THREE.Mesh：初始化的時候先用幾何體和材質來製作 3D 實體，並加入場景中，這允許我們後續動態對幾何體進行修改。
• vertexColors：材質方面，我們將頂點顏色設置為真，這將允許我們自定義長條圖的顏色。

操作幾何體

首先回顧昨天頻譜分析後，是如何傳遞資料的：

const createMusicAnalyser = function(){
    this.setCanvas = (canvas) => {
        //......
        this.buff = new BufferFactory();
        this.scene.add(this.buff.mesh)
    }
    this.update = () => {
        if(this.analyser){
            //......
            this.buff.transformData(data);
        }
        this.buff.update();
    }
    return this;
}

• 可以看到，我們已經將 mesh 群組添加到場景中，接下來就要逐禎更新音訊數據。

將音訊資料轉換成頂點和幾何體

在構築幾何體時，需要提供對應的頂點和屬性（明天會詳細說明），於是我們分成三步驟，先按照直覺，準備長條圖六個面的向量數據（vector），再將其轉換為頂點數據（vertices），最後包裝成三個座標一組的屬性（attribute）。

class BufferFactory{
    transformData(data){
        // 循環陣列
        const factory = this.#factorys.shift();
        this.#factorys.push(factory);
        // 計算頂點座標
        const vector = this.getPosition(data);
        const vertices = this.getVertices(vector);
        const attribute = new THREE.BufferAttribute(vertices, 3);
        factory.geometry.setAttribute('position', attribute);
        // 計算頂點顏色
        const colorVertices = this.getColorVertices(data, vertices);
        const colorAttribute = new THREE.BufferAttribute(colorVertices, 3)
        factory.geometry.setAttribute('color', colorAttribute);
    }
}

• THREE.BufferAttribute：透過它，我們能夠將自定義頂點數據傳遞到 WebGL 中，進行高效渲染。
• setAttribute：這實際上和 WebGL 傳遞變數的方式有關，因為 position、color 變數不存在 Javascript 環境中，所以用這個方式將數據綁定到 WebGL 繪圖上下文。

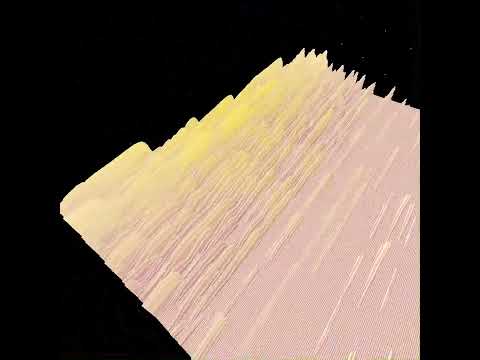

長條圖的流動效果

Youtube 影片

當添加新的圖形時，我們希望它像水一樣，不斷流下去，直到中斷處消失。為達成這個效果，我們才將首個元素放入末尾，並且更新覆蓋它的圖形。接著，在每次更新時根據索引值來分配Ｚ軸座標，就能實現不斷循環更新的長條圖了。

class BufferFactory{
    #depth = 2;
    updateFactorys(){
        const len = this.#factorys.length;
        this.#factorys.forEach((factory, index)=>{
            factory.mesh.position.set(0, 0, this.#depth * (index - len));
        });
    }
    update(){
        this.updateFactorys();
    }
}

結論

本文探討了 TypedArray 在 3D 圖形渲染中的應用，特別是如何使用 Three.js 結合 Float32Array 高效地生成和更新長條圖。透過簡單的工廠設計模式，我們成功構建了一個能夠處理實時資料的圖形渲染系統。明天，我們將詳細探討頂點和圖形的關係，你將學會如何利用頂點繪製圖形，並且完整演算法的封裝。

如果感興趣，可以參考 Github 上的原始碼：

• musicAnalyser.js
• bufferFactory.js
