儀表板上的引擎故障燈亮起後,維修技師通常不會立刻拆開引擎。
他可能先把 Scan Tool 接到駕駛座附近的診斷接口,讀取故障碼、監測狀態與即時資料,再決定下一步要檢查哪個系統。
這段互動可以先簡化成:
Scan Tool
→ 車上的 16-pin 診斷接口
→ CAN 或其他受支援的診斷通訊
→ OBD 系統回傳標準化資料
→ 工具顯示故障碼、監測狀態或即時數值
看起來只是「插上接頭、讀出資料」,背後其實疊了好幾層標準。
接頭的形狀、使用哪些接腳、資料如何在 CAN 上傳送,以及某個 byte 代表什麼,各自由不同規格處理。
今天要回答的核心問題就是:OBD-II、16-pin DLC、CAN 診斷與 PID 到底是什麼關係?
讀完這篇文章,你應該能夠:
OBD 是 On-Board Diagnostics 的縮寫,可以翻成車載診斷。
OBD-II 則是第二代車載診斷要求與相關標準形成的診斷框架。
它的制度背景和排放監測密切相關。
以美國輕型車為例,1996 model year 起的適用車輛必須具備 OBD 系統,持續監測特定引擎與排放控制功能,並在偵測到符合條件的故障時保存資訊及點亮 Malfunction Indicator Light(MIL,故障指示燈)。
不同地區、車種與年份的法規適用範圍不完全相同,所以不能把「美國 1996 年」直接當成全世界所有車輛的共同起點。
OBD-II 提供的典型資訊包括:
這些資料能協助檢驗與維修,卻不代表通用 Scan Tool 必須看得到座椅位置、車門控制、ADAS 內部資料或每一個 ECU 的廠商專用功能。
OBD-II 的「標準化」重點,是讓通用外部測試設備可以取得法規要求的最低診斷資訊,不是把車內所有資料與控制功能全部公開成同一套介面。
日常討論常把車上的插座、藍牙轉接器與手機 App 全部叫作 OBD-II。
要看懂診斷資料,最好先把它們拆開:
| 名稱 | 角色 | 它本身不代表什麼 |
|---|---|---|
| OBD-II | 法規要求與相關標準形成的診斷框架 | 不等於整台車所有廠商診斷功能 |
| DLC | Data Link Connector,車輛與外部設備之間的實體/電氣接口 | 看見 16-pin 外型,不代表每個 pin 都接線或使用 CAN |
| Scan Tool/轉接器 | 經由 DLC 發出請求並顯示或轉送結果的外部設備 | 插上後不會自動取得所有 ECU 權限 |
| 診斷通訊 | 讓請求與回應在 CAN、K-Line 或其他通道上傳送 | CAN 只負責承載,不會自動解釋 PID 的應用語意 |
DLC 是 Data Link Connector 的縮寫。
你看到的梯形 16-pin 診斷接口,常依 SAE J1962/ISO 15031-3 的要求設計。
![]()
圖 1:外部設備端的 OBD-II 接頭外觀示例,車輛端接口的位置、固定方式與周圍飾板會依車款而異
圖片來源:Alain Van den Hende Wikimedia Commons,CC BY-SA 4.0
這張照片展示的是一種外部設備接頭,不代表所有 Scan Tool 或車輛端接口都有相同外殼與線材。
16 個位置不代表 16 個接腳都會在每一台車上使用。
不同診斷通訊會使用不同接腳,標準也保留部分位置供特定用途配置。
先記住和常見乘用車 OBD-II 診斷最有關的幾組:
| Pin | 常見標準用途 | 閱讀時要注意的事 |
|---|---|---|
| 4 | Chassis Ground | 車身接地 |
| 5 | Signal Ground | 訊號接地 |
| 6 | CAN_H | ISO 15765-4 CAN 診斷的一條差動線 |
| 14 | CAN_L | 和 pin 6 配對使用 |
| 16 | Positive Voltage | 可供外部測試設備使用的車輛正電源 |
| 2、10 | SAE J1850 通訊 | 較早期 OBD-II 車輛可能使用,實際接腳依 PWM/VPW 而異 |
| 7 | ISO 9141-2/ISO 14230-4 K-Line | 較早期 OBD-II 車輛可能使用 |
| 15 | L-Line | 部分較早期通訊初始化使用,不一定配置 |
看到 pin 6 與 pin 14 有端子,是判斷車輛可能支援 CAN 診斷的線索,但外觀檢查不是完整的協定確認程序。
也不要用探針任意短接接腳,pin 16 帶有車輛電源,錯誤接線可能損壞設備或影響車輛系統。
美國聯邦規定自 2008 model year 起,適用的輕型車與輕型卡車要以 ISO 15765-4 支援標準化的車內到車外 OBD 通訊。
1996 到 2007 model year 的適用車輛則可能使用 SAE J1850、ISO 9141-2、ISO 14230-4 或 CAN,因此「有 OBD-II」不等於「一定在 CAN 上」。
當 Scan Tool 經由 CAN 讀取 OBD 資料時,可以把路徑拆成幾層:

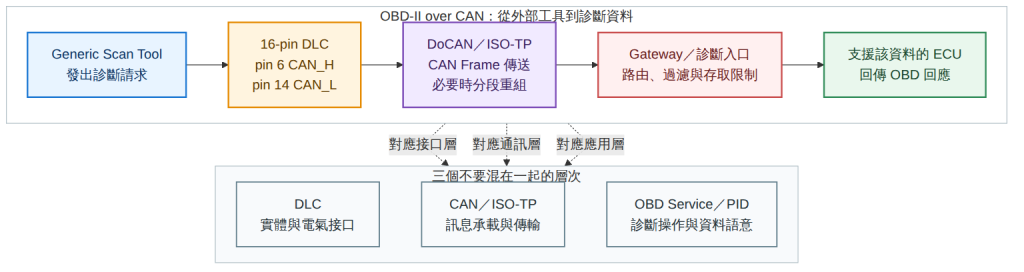

圖 2:OBD-II over CAN 的簡化資料路徑。DLC、CAN 傳輸與 OBD Service/PID 分別處理不同層次,實際 Gateway 與 ECU 配置依車款而異
| 層次 | 主要規格或概念 | 負責的問題 |
|---|---|---|
| 實體接口 | SAE J1962/ISO 15031-3 | 接頭外型、位置、接腳與電氣要求 |
| CAN 診斷通訊 | ISO 15765-4 | 外部設備如何經由 DLC 建立及維持排放相關 CAN 通訊 |
| 傳輸與分段 | ISO 15765-2 | 診斷資料超過單一 CAN Frame 時如何分段與重組 |
| OBD 應用資料 | SAE J1979/ISO 15031-5 與相關 Digital Annex | Service、請求/回應格式與標準化資料參數 |
ISO 15765-4 特別說明,它不規定車內 CAN 網路架構。
也就是說,標準要求外部設備能經由 DLC 完成必要通訊,但車內可能是診斷 CAN 直接連到相關 ECU,也可能先經過 Gateway 再轉送。
所以更精確的概念路徑可能是:
Scan Tool
→ DLC pin 6/14
→ 診斷 CAN
→ Gateway 的診斷路由與存取規則
→ 支援該項 OBD 資料的 ECU
→ 回應沿原路返回 Scan Tool
這也是為什麼兩台都有 16-pin DLC 的車,內部網路架構仍可能完全不同。
打開 OBD 工具後,最常看到的名詞不只一個。
較早的教材常使用 Mode 這個名稱,現行文件也常稱為 Diagnostic Service。
本文的傳統 OBD-II 範例使用一個 byte 表示 Service。
| Service | 典型用途 | 是否只讀 |
|---|---|---|
$01 |
請求目前的診斷資料 | 是 |
$02 |
請求 Freeze Frame 資料 | 是 |
$03 |
請求排放相關 DTC | 是 |
$04 |
清除/重設排放相關診斷資訊 | 否,會改變診斷狀態 |
$06 |
請求特定車載監測測試結果 | 是 |
$09 |
請求車輛資訊 | 是 |
這張表只列出常見用途,不是所有 Service 的完整規格。
其中 $04 不是單純讀資料,還可能清除故障資訊並重設部分監測狀態,所以不應把任何 OBD 工具都當成唯讀設備。
PID 是 Parameter ID 的縮寫,可以理解為參數識別碼。
在傳統 Service $01 中,工具會用 PID 指定要讀取的目前資料,例如:
| PID | 常見標準參數 | 回應資料概念 |
|---|---|---|
$00 |
支援的 PID 範圍 $01~$20 |
以 bitmap 表示支援項目 |
$05 |
引擎冷卻液溫度 | raw byte 經公式換算 |
$0C |
引擎轉速 | 兩個 byte 經公式換算 |
$0D |
車速 | 一個 byte,單位 km/h |
並非每台車都要支援每一個可能的 PID。
工具應先確認支援 bitmap,再向車輛請求適用的參數,也要依對應資料定義解碼,不能只看到 PID 名稱就假設一定會有回應。
DTC 是 Diagnostic Trouble Code 的縮寫。
它是系統在符合特定故障判定條件後保存的診斷代碼,例如常見的 Pxxxx 類型。
DTC 和 PID 的用途不同:
PID → 這次想讀哪一項資料
DTC → 系統已記錄哪一類故障
讀到 DTC 只能指出診斷方向,不能只憑代碼就判定某個零件一定損壞。
線路、接頭、供電、感測器、執行器與軟體判定條件都可能影響結果,仍要配合維修程序確認根因。
Readiness Monitor 用來表示相關車載監測是否已在需要的條件下完成。
Not Complete 不等於已經找到故障。
它可能代表清除診斷資訊或斷電後,車輛尚未完成所需的 driving cycle 與監測條件。
因此這三種資訊不能混在一起:
| 看見的資料 | 可以回答的問題 | 不能直接推論 |
|---|---|---|
| PID 即時值 | 某項受支援參數目前回報多少 | 感測值一定正確,或實體功能已完成 |
| DTC | 哪一類故障條件曾達到記錄門檻 | 某個零件一定需要更換 |
| Readiness | 指定監測是否完成 | Not Complete 就等於故障 |
下面使用常見的 11-bit CAN addressing 與傳統 SAE J1979 Service $01 做教學示範。
先假設 Scan Tool 要讀取 PID $0D,也就是車速。
請求 Frame 可以寫成:
CAN ID:0x7DF
Data :02 01 0D 00 00 00 00 00
| Byte | 值 | 教學用解讀 |
|---|---|---|
| 0 | 02 |
ISO-TP Single Frame 中有 2 bytes 診斷資料 |
| 1 | 01 |
請求目前資料的 Service $01 |
| 2 | 0D |
車速 PID $0D |
| 3~7 | 00 |
本例的 padding,實際填充值依規格與實作條件判斷 |
0x7DF 是常見的 functional request CAN Identifier,代表請求可能由支援該服務的節點處理。
它不是 PID,也不是固定代表某一顆 ECU 的來源地址。
假設其中一個 ECU 回應:
CAN ID:0x7E8
Data :03 41 0D 30 00 00 00 00
| Byte | 值 | 教學用解讀 |
|---|---|---|
| 0 | 03 |
ISO-TP Single Frame 中有 3 bytes 診斷資料 |
| 1 | 41 |
Service $01 的 positive response,數值為 $01 + $40 |
| 2 | 0D |
回應的是車速 PID $0D |
| 3 | 30 |
raw value $30,十進位為 48 |
| 4~7 | 00 |
本例的 padding |
PID $0D 的單位是 km/h,raw byte 0x30 等於十進位 48,因此本例回報:
車速 = 48 km/h
這裡有四個不能跳過的限制:
0x7DF 與 0x7E8 是 CAN Identifier,$01 與 $0D 則位於 Data Field 的診斷內容0x7E8 只是這個 11-bit 教學情境中的一個回應 ID,其他 ECU 可能使用其他回應 ID,29-bit addressing 的格式也不同這個例子也把 Day 04 的 CAN Frame 和今天的 OBD 資料接起來:
CAN Identifier
→ 負責 Frame 標籤與仲裁
Data Field 裡的 ISO-TP/OBD 內容
→ 表達訊息長度、Service、PID 與參數資料
不要把 PID $0D 誤認成 CAN ID 0x00D,它們位於不同層次。
OBD PID 通常採用請求/回應模式:工具詢問一個受支援參數,ECU 再回傳標準化資料。
Day 03 到 Day 05 看到的一般車內 CAN 訊息,則可能由 ECU 週期性廣播,Identifier 與 signal 定義也可能屬於車廠或特定車系。
| 比較項目 | OBD PID 讀取 | 一般車內 CAN signal |
|---|---|---|
| 互動方式 | 通常由工具發出診斷請求,再由 ECU 回應 | 可能由 ECU 週期或事件觸發廣播 |
| 資料定義 | 法規要求的項目有標準化 Service/PID 與單位 | 常依車廠、平台、網路區段與版本定義 |
| 資料範圍 | 以受規範的排放/動力相關診斷資訊為核心 | 可能包含車身、底盤、ADAS 或其他功能資料 |
| 是否通用 | 通用工具可讀取車輛宣告支援的標準項目 | 通常需要對應的通訊資料庫或逆向分析 |
因此,手機 App 顯示標準車速 PID,不代表它已經找到車內儀表使用的原始車速 CAN signal。
兩者可能來自相關資料,卻不是同一個 Identifier 或同一層語意。
DLC 提供的是一個接觸車輛診斷通訊的入口。
真正能到達哪個 ECU、使用哪項服務及執行什麼操作,仍取決於車輛架構與存取控制。
可能影響結果的條件包括:
通用 OBD-II 資訊、車廠增強型診斷與 ECU 工程功能不是同一個權限等級。
某個便宜轉接器能讀取 PID $0D,不能據此推論它能重新刷寫煞車 ECU 或控制所有致動器。
反過來也不能因為通用 OBD 功能有限,就說 DLC 沒有資安價值。
如果車輛的 Gateway 規則過於寬鬆,或外接設備本身存在弱點,這個實體入口仍可能成為攻擊路徑的一部分。
先沿用 Day 01 的三個名詞:
| 分析項目 | OBD 情境中的例子 |
|---|---|
| 攻擊面 | 可接觸的 DLC、外接轉接器、轉接器的 Bluetooth/Wi-Fi 與配套 App |
| 弱點 | 例如轉接器缺少必要的連線驗證,或 Gateway 診斷規則過於寬鬆 |
| 攻擊路徑 | 接近車輛 → 連上有弱點的轉接器 → 發出未授權診斷訊息 → 影響可到達的 ECU 或資料 |
看見 DLC 不等於已經找到弱點。
仍要確認攻擊者需要實體接觸還是能透過無線連線,外接設備能送出哪些訊息,以及車內還有哪些 Gateway 與 ECU 控制。
長期插在車上的 Bluetooth/Wi-Fi OBD 轉接器,還會把短暫的實體維修入口變成持續存在的無線與軟體入口。
選用與使用時至少要注意:
這些問題不是在宣稱所有 OBD 轉接器都有漏洞,而是在把一個硬體接口擴展成完整的外接設備攻擊面。
本文用 Service $01、PID $0D 與 0x7DF 的常見 11-bit CAN 範例建立基礎概念。
這套傳統 SAE J1979/ISO 15031-5 方式仍廣泛出現在教材、工具與既有車輛中。
新一代規範也已導入 OBDonUDS,以 SAE J1979-2 與相關文件定義法規 OBD 如何使用 UDS 架構,並可承載於 DoCAN 或 DoIP。
所以面對實車或封包紀錄時,要先確認:
Day 08 會先介紹 Unified Diagnostic Services(UDS)的 Session、ReadData 與 SecurityAccess,再到 Day 09 把診斷搬到 Ethernet/DoIP 上。
下面是一組只用於教學的已授權測試台紀錄:
can0 7DF [8] 02 01 0D 00 00 00 00 00
can0 7E8 [8] 03 41 0D 2A 00 00 00 00
請先回答:
$41 代表什麼?$2A 換算後的車速是多少?先停在這裡,不要急著往下滑!
請先把 CAN Identifier、ISO-TP 長度、Service、PID 與 raw value 分層標出,再往下對照作者的示範答案。
第一筆使用 0x7DF,Data 中包含 Service $01 與 PID $0D,所以是讀取目前車速資料的 functional request。
第二筆使用 0x7E8,Data 中的 $41 是 Service $01 的 positive response,後面的 $0D 表示回覆車速 PID。
$2A 是十六進位:
0x2A = 42
車速 = 42 km/h
| 問題 | 作者的答案 |
|---|---|
| 請求 | 0x7DF,02 01 0D ... |
| 回應 | 0x7E8,03 41 0D 2A ... |
| Service | $01,請求目前診斷資料 |
| PID | $0D,車速 |
| Positive response | $41 = $01 + $40 |
| 回報數值 | $2A = 42 km/h |
這兩行能證明的是:在這個教學情境中,有節點對車速 PID 請求回傳了 42 km/h。
它們不能單獨證明感測器、資料來源與實際車速完全一致,也不能證明工具具有其他 ECU 或其他診斷服務的權限。
如果要分析資安邊界,還要確認 DLC 連到哪一個網路、是否經過 Gateway、哪些 ECU 能回應、允許哪些 Service,以及外接轉接器有沒有無線與雲端功能。
這份答案使用教學用紀錄,不代表任何特定車款的實際 Gateway、CAN ID 或診斷權限配置。
安全與法律提醒: 診斷訊息擷取與傳送只應在模擬環境、隔離測試台或明確取得授權的設備上進行。
不要對道路車輛、他人的設備或公共基礎設施進行未授權測試,也不要在車輛行駛時操作測試工具。
$0D 不是 CAN ID 0x00D
今天我們從 OBD-II 看見了標準化診斷資料,也知道 DLC 只是入口,真正的權限仍由 Gateway、ECU 與診斷服務共同決定。
Day 08 將介紹 UDS,看看維修工具如何切換 Diagnostic Session、使用 ReadData 讀取資料,以及為什麼某些服務還要通過 SecurityAccess。
