維修技師更換一顆 ECU 後，工作通常不會停在「把接頭插回去」。

診斷工具可能還要確認 ECU 身分與軟體版本，切換到適合的診斷模式，再執行設定、測試或程式更新。

這段互動可以先簡化成：

診斷工具
  → 選擇目標 ECU
  → 進入允許該工作的 Diagnostic Session
  → 視需要完成 SecurityAccess
  → 讀取資料、執行測試或傳送更新資料
  → ECU 回傳結果或拒絕原因

Day 07 的 OBD-II 讓通用 Scan Tool 取得法規要求的標準化診斷資訊。
今天要再往 ECU 裡面走一步，認識維修與工程診斷常見的 UDS（Unified Diagnostic Services，統一診斷服務）。

核心問題是：診斷工具如何告訴 ECU「我要做什麼」，ECU 又如何決定現在能不能做？

今天的學習目標

讀完這篇文章，你應該能夠：

1. 說明 UDS 位於診斷通訊的哪一層
2. 分辨 UDS、ISO-TP、CAN 與 DoIP 的角色
3. 看懂 Service Identifier、Positive Response 與 Negative Response
4. 解釋 Diagnostic Session 對服務權限與 ECU 狀態的影響
5. 使用 0x22 ReadDataByIdentifier 解讀一組 DID 請求與回應
6. 說明 0x27 SecurityAccess 的 seed／key 流程與安全邊界

UDS 是什麼？

UDS 是 Unified Diagnostic Services 的縮寫，可以翻成統一診斷服務。
它由 ISO 14229 系列定義，讓診斷工具以一致的服務格式和車內 ECU 進行請求／回應。

ISO 14229-1 把診斷工具稱為 Client（客戶端），把提供診斷功能的 ECU 稱為 Server（伺服端）。

Client 可以提出許多不同類型的要求，例如：

• 讀取 ECU 身分與即時資料
• 讀取或清除診斷資訊
• 切換診斷模式
• 控制輸入輸出或啟動測試程序
• 寫入設定資料
• 傳送軟體更新資料

並不是每顆 ECU 都要支援所有服務，也不是支援某項服務就能在任何狀態下執行。
實際能力會依 ECU 功能、車輛狀態、Diagnostic Session、Security Level 與車廠診斷規格而定。

UDS 定義的是診斷服務與訊息語意，不是「接上去就擁有所有權限」的萬用命令集。

OBD-II 和 UDS 有什麼不同？

兩者都用於車輛診斷，也可能同樣承載在 CAN 上，所以很容易混在一起。

這張表描述的是典型差異，不代表兩套系統完全分離。
Day 07 提過的新一代 OBDonUDS，便是把法規 OBD 資料放進 UDS 架構中。

所以面對一筆診斷紀錄時，不能只因為它出現在 DLC 或 CAN 上，就直接判斷它一定是傳統 OBD PID 或 UDS。

UDS 不等於 CAN，也不等於 ISO-TP

ISO 14229-1 的服務需求不綁定單一 Data Link。
同一套 UDS 診斷概念可以搭配不同下層通訊，其中最常見的路徑之一是 UDS on CAN。

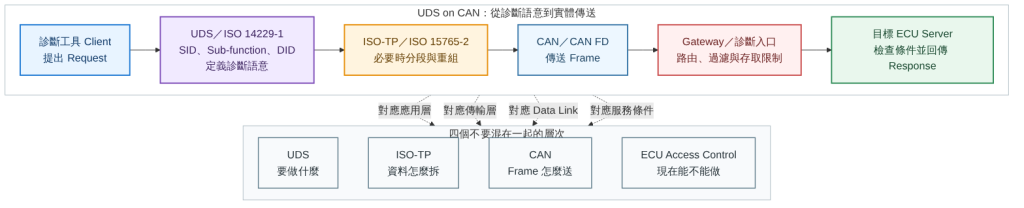

圖 1：UDS 定義診斷服務語意，ISO-TP 負責分段與重組，CAN 負責 Frame 傳送。實際 Gateway 與網路配置依車款而異

這個分層能避免三個常見誤解：

• 0x22 是 UDS Service Identifier，不是 CAN Identifier
• ISO-TP 的 Single Frame／First Frame 是傳輸格式，不是 UDS Service
• CAN Frame 正確送達，不代表 UDS 的存取條件已通過

到了 Day 09，我們會保留上層的 UDS 概念，再把承載路徑換成 Ethernet／IP 與 DoIP。

一筆 UDS 訊息怎麼讀？

UDS 採用 Client 發出 Request、Server 回傳 Response 的模式。
Request 的第一個 byte 通常是 Service Identifier（SID，服務識別碼），後面再接 Sub-function、Data Identifier 或其他服務參數。

常見服務可以先整理成下面幾組：

這不是完整的 UDS 服務清單。
它也不代表每個 ECU 都支援表中的全部服務或每一種 Sub-function。

Positive Response：ECU 接受這次要求

UDS 常見的 Positive Response SID 是 Request SID 加上 0x40。

例如：

Request SID   0x22  ReadDataByIdentifier
Positive SID  0x62  0x22 + 0x40

Positive Response 會再帶回原本的 DID、Sub-function 或服務結果，實際格式依服務而定。

「Positive」表示這次診斷服務在協定層得到肯定回應。
它仍不一定能獨立證明感測器真實值、實體致動結果或維修工作已完整結束。

Negative Response：ECU 用 NRC 說明拒絕原因

若 ECU 無法接受 Request，常見格式是：

7F  Request SID  NRC

NRC 是 Negative Response Code（否定回應碼）。

例如：

7F 22 31

可以分成：

requestOutOfRange 可能表示要求的 DID 或參數不受支援，也可能表示它在目前 Session 中不可用。
分析時不能只翻譯 NRC 名稱，還要對照 ECU 的診斷規格與當下狀態。

其他常見 NRC 包括：

0x78 不是成功結果，也不是要求 Client 立刻重送相同 Request。
它表示 ECU 正在處理，最後仍要等待正式的 Positive 或 Negative Response。

Diagnostic Session：ECU 目前開放哪一組診斷能力？

Diagnostic Session 可以理解成 ECU 的診斷操作情境。
不同 Session 能開放的服務、資料與時序條件可能不同。

最常見的三種標準 Session 是：

Session 名稱不能直接當成權限保證。
例如進入 Extended Session，不代表所有寫入、致動或更新服務都已解鎖。

ECU 還可能檢查：

• 要求的服務是否允許在目前 Session 使用
• 是否已取得必要的 Security Level
• 點火、車速、檔位與電壓等狀態是否符合條件
• Gateway 是否允許這項 Request 到達目標 ECU
• 診斷通訊是否在允許的時間內持續進行

看懂一組 Session 切換

假設 Client 要求進入 Extended Diagnostic Session，UDS payload 可以寫成：

Client → ECU：10 03
ECU → Client：50 03 ...

上面的內容只列 UDS payload，沒有放入 ISO-TP 的長度資訊或 CAN Identifier。
實際 CAN 紀錄還要一起確認 addressing、ISO-TP 與 padding 等設定。

Session 不是永久開啟

非 Default Session 通常具有維持診斷連線的時間條件。
若 Client 長時間沒有診斷互動，ECU 可能在 S3Server timeout 後回到 Default Session。

0x3E TesterPresent 可以用來表示 Client 仍然存在，但它不是「永久保留權限」的心跳包。
Session、Security Level 與 timeout 的實際行為仍要依 ECU 實作及診斷規格確認。

ReadDataByIdentifier：用 DID 指定要讀的資料

0x22 ReadDataByIdentifier 讓 Client 透過 **Data Identifier（DID，資料識別碼）**要求資料。
DID 由兩個 bytes 表示，資料內容與長度則依該 DID 的定義解碼。

常見 Request 格式可以先看成：

22  DID 高位元組  DID 低位元組

Positive Response 則是：

62  DID 高位元組  DID 低位元組  Data Record

讀取 VIN 的教學範例

0xF190 是常見的 Vehicle Identification Number（VIN，車輛識別號碼）DID。
若 Client 要求讀取它，UDS payload 是：

Client → ECU：22 F1 90
ECU → Client：62 F1 90 54 45 53 54 56 49 4E 31 32 33 34 35 36 37 38 39 30

假設教學用回應資料轉成 ASCII 後顯示：

TESTVIN1234567890

這裡可以判斷：

• 0x62 是 0x22 的 Positive Response
• 0xF190 表示回覆的 DID
• 後面的 Data Record 才是 DID 對應內容

範例字串只用來說明格式，不代表真實車輛或有效 VIN。

還要注意，0x62 + DID + 17 bytes 已超過單一 Classical CAN Frame 能承載的資料量。
如果這筆 UDS 回應走 CAN，ISO-TP 會負責用 First Frame、Flow Control 與 Consecutive Frame 完成分段和重組。

這正好說明 UDS 與 ISO-TP 的分工：

UDS 知道「這是 F190 的 VIN 回應」
ISO-TP 知道「這包資料要拆成多個 CAN Frame」
CAN 負責「把每個 Frame 送上網路」

除了標準化 DID，車廠或供應商也可能定義專案專用 DID。
看到未知 DID 時，不應靠數字外觀猜測語意，而要取得對應版本的診斷規格。

SecurityAccess：先證明知道正確回應，再開啟 Security Level

部分診斷資料與服務不會只靠 Session 決定是否開放。
ECU 還可以要求 Client 透過 0x27 SecurityAccess 取得指定的 Security Level。

常見流程採用一組成對的 Sub-function：

1. Client 以奇數 Sub-function 要求 seed
2. ECU 回傳 seed
3. Client 依專案定義的方法計算 key
4. Client 以配對的偶數 Sub-function 送出 key
5. ECU 驗證成功後開啟對應的 Security Level

以下使用最前面的一組 Sub-function 建立概念：

Client → ECU：27 01
ECU → Client：67 01 A1 B2 C3 D4

Client → ECU：27 02 5A 6B 7C 8D
ECU → Client：67 02

0x01／0x02 只是其中一組 access type。
支援哪些 Security Level、每個 Level 保護哪些服務，以及 seed／key 如何產生，都要由系統設計與診斷規格定義。
上面的 seed 與 key 完全是虛構資料，兩者沒有可供推導的真實演算法關係。

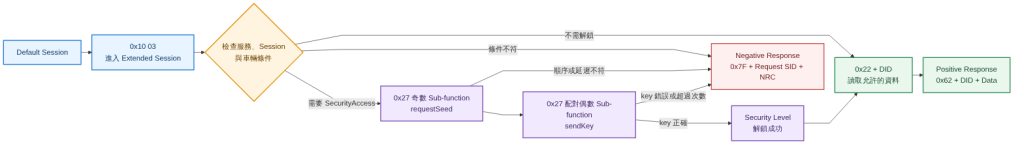

圖 2：切換 Session 不代表自動取得所有權限。ECU 仍會檢查服務、車輛條件與 Security Level，再回傳 Positive 或 Negative Response

SecurityAccess 失敗時會看到什麼？

例如：

7F 27 35

表示 0x27 SecurityAccess 因 invalidKey 被拒絕。

遇到 0x36 或 0x37 時，不應反覆重送。
診斷工具要遵守 ECU 的重試與延遲規則，否則可能讓維修工作被鎖定更久，也可能留下異常事件紀錄。

SecurityAccess 不等於加密通道

0x27 SecurityAccess 的目的是開啟受限制的 Security Level。
它本身不應被誤解成完整的安全通訊協定。

只看到一次 seed／key 成功，不能直接推論後續所有診斷訊息都具備：

• 機密性
• 每筆訊息的密碼學完整性
• Client 與 ECU 的雙向身分驗證
• 防止舊診斷訊息被重新傳送的能力

如果 seed 可預測、key 演算法或祕密管理不當，或所有 ECU 共用容易外洩的材料，SecurityAccess 的實際保護力也會下降。

所以資安設計不能只問「有沒有 0x27」，還要問：

• seed 是否具有足夠的新鮮度與不可預測性
• 祕密與演算法如何保存、更新及撤銷
• 不同 ECU、車系與 Security Level 是否適當分隔
• 失敗嘗試是否有合理延遲、限制與紀錄
• 解鎖狀態何時失效，ECU 重設或 Session 改變後如何處理
• Gateway 是否再次限制來源、目的 ECU 與允許的服務
• 高風險操作是否還需要額外驗證、簽章或安全通道

UDS 也定義了 0x29 Authentication 等其他機制，但它們不是 0x27 的別名，也不代表所有車輛都已採用。
實際防護要從威脅模型、車輛架構與生命週期需求出發，不能只靠單一 SID。

把維修流程串起來

回到開頭更換 ECU 的情境，一段合理的概念流程可能是：

1. 診斷工具建立到目標 ECU 的通訊
2. 使用 ReadDataByIdentifier 確認 ECU 身分與軟體版本
3. 以 DiagnosticSessionControl 進入允許工作的 Session
4. ECU 檢查車速、電壓與點火狀態等前置條件
5. 高權限操作視需要完成 SecurityAccess 或其他授權
6. 執行設定、Routine 或程式傳輸
7. ECU 回報結果，工具再次讀取狀態並保存紀錄
8. 診斷結束後回到限制較低的權限與正常運作狀態

這不是任何特定車款的維修程序，也不能取代原廠 Service Manual。
有些 ECU 需要線上授權、憑證或後端服務，有些工作還要配合電源供應、車輛靜止與專用工具。

從資安角度看，這條流程包含多個不同控制點：

Session、SecurityAccess 與 Gateway 都是控制的一部分，但任何單一控制都不應成為唯一防線。

今日實作：解讀一段 UDS 存取流程

下面是一段只用於教學的已授權測試台紀錄。
0x1234 是本文虛構的「校正版本」DID，seed 與 key 也是無真實演算法關係的教學資料：

Client → ECU：10 03
ECU → Client：50 03 ...

Client → ECU：22 12 34
ECU → Client：7F 22 33

Client → ECU：27 01
ECU → Client：67 01 A1 B2 C3 D4
Client → ECU：27 02 5A 6B 7C 8D
ECU → Client：67 02

Client → ECU：22 12 34
ECU → Client：62 12 34 01 07

請先回答：

1. 第一組訊息把 ECU 切換到哪一個 Session？
2. 7F 22 33 拒絕的是哪項服務？NRC 是什麼？
3. 27 01 與 27 02 分別代表哪一個步驟？
4. 最後一筆回應中的 Positive Response SID 與 DID 是什麼？
5. 能否只靠這段紀錄證明後續訊息已被加密？
6. 還要確認哪些車輛條件與 Gateway 規則？

先停在這裡，不要急著往下滑！
請先把 SID、Sub-function、DID、Data Record 與 NRC 分別標出，再往下對照作者的示範答案。

作者示範答案

第一組 10 03 是要求進入 Extended Diagnostic Session。
ECU 以 50 03 回覆，表示接受這次 Session 切換，後面再提供 timing parameters。

第一次讀取 0x1234 時，ECU 回覆：

7F 22 33

接著 Client 用 27 01 要求 seed，再以配對的 27 02 送出 key。
ECU 回覆 67 02，表示這次 SecurityAccess 流程得到 Positive Response。

第二次讀取同一個 DID 時，ECU 回覆：

62 12 34 01 07

這段紀錄只能顯示 ECU 接受了 seed／key 流程，之後也回傳指定 DID。
它不能單獨證明底層通訊已加密、每筆訊息都有密碼學驗證，也不能證明診斷工具可以存取其他 ECU 或服務。

若要完成資安盤點，還要確認 Client 如何到達 ECU、Gateway 是否限制來源與服務、Security Level 何時失效，以及車速、檔位、電壓與點火狀態等條件。

0x1234、Data Record 與整段紀錄都是教學範例，不代表任何特定車款採用相同 DID、權限或 SecurityAccess 流程。

安全與法律提醒： 診斷服務可能重設 ECU、改變設定、控制輸出或進入程式更新流程。
所有測試只應在模擬環境、隔離測試台或明確取得授權的設備上進行，不要在道路車輛、他人的設備或公共基礎設施上測試，也不要在車輛行駛時操作診斷工具。

今日重點

• UDS 是 ISO 14229 定義的診斷服務架構，採用 Client／Server 的請求與回應模式
• UDS 負責服務語意，ISO-TP 負責 CAN 上的分段與重組，CAN 則負責 Frame 傳送
• Request 的第一個 byte 通常是 SID，Positive Response 常使用 Request SID 加 0x40
• Negative Response 使用 0x7F + Request SID + NRC，必須結合 ECU 狀態與診斷規格解讀
• 0x10 DiagnosticSessionControl 用來切換診斷情境，但 Session 不等於身分驗證或完整授權
• 0x22 ReadDataByIdentifier 以兩個 bytes 的 DID 指定資料，未知 DID 不能只靠數字猜測語意
• 0x27 SecurityAccess 常使用 requestSeed／sendKey 流程開啟 Security Level，但不等於加密通道
• 診斷權限還要結合 Gateway、車輛條件、timeout、金鑰管理與事件紀錄

明日預告

今天我們把 UDS 當成診斷工具與 ECU 共同理解的服務語言，也看見它可以和下層網路分開思考。

Day 09 將介紹 DoIP，看看 UDS 如何透過 Automotive Ethernet 與 IP 傳送，以及 Vehicle Discovery、Routing Activation 與 TCP／UDP 在診斷流程中各自扮演什麼角色。
