Day 13 我們用 netgenerate 快速產生格狀道路，再透過 SUMO GUI 看見第一座會跑車的城市。

這種方式很適合確認環境是否正常，但工具自動產生的路網藏了不少細節。

如果今天想研究智慧十字路口，就必須能回答下面幾個問題：

• 路口座標在哪裡？
• 道路允許往哪個方向行駛？
• 車輛要走過哪些道路？
• 一段時間內會出現多少車？
• 模擬結束後要用什麼資料判斷交通狀況？

今天我們不再讓工具替我們決定整座城市，而是從八個 Node 與十四條 Edge 開始，親手建立一條具有兩座號誌路口的城市幹道。

接著會加入一台指定車輛與六股車流，最後輸出 TripInfo 檢查每台車的行程時間及等待狀況。

完成基本場景後，我們還會把相同需求放大成兩倍，做一次正常車流與尖峰車流的對照實驗。

今天的學習目標

讀完這篇文章，你應該能夠：

1. 分辨 Plain XML 與 .net.xml 的用途
2. 使用 Node 與 Edge 描述一條雙路口城市幹道
3. 使用 netconvert 產生 SUMO Network
4. 使用 Route 定義車輛的行駛路徑
5. 分辨 Vehicle 與 Flow 的差異
6. 使用 .sumocfg 載入路網及交通需求
7. 透過 SUMO GUI 與 TripInfo 驗證模擬結果
8. 比較正常車流與兩倍車流的等待時間及時間損失

今天要建立什麼場景？

我們要建立一條東西向城市幹道，途中會經過 j1 與 j2 兩座號誌路口。

兩座路口各自連接南北向支路，車輛除了直行穿越幹道，也能從支路轉入主要道路。

               north_j1                 north_j2
                   │                        │
                   │                        │
west ───────────── j1 ──────────────────── j2 ───────────── east
                   │                        │
                   │                        │
               south_j1                 south_j2

東西向幹道長 900 公尺，兩座路口相距 300 公尺。

這個規模仍然容易閱讀 XML，卻已經能觀察連續號誌、支路匯入與車流累積，不會只是把 Day 13 的城市縮成一個小路口。

整個實作會經過以下流程：

day14.nod.xml + day14.edg.xml
                 │
                 ▼
             netconvert
                 │
                 ▼
           day14.net.xml
                 │
                 ├── day14.rou.xml
                 └── day14.sumocfg
                         │
                         ▼
                   sumo／sumo-gui
                         │
                         ▼
          day14-tripinfo.xml／day14-summary.xml

其中 day14.nod.xml 與 day14.edg.xml 是方便人類編輯的 Plain XML。

netconvert 會把它們轉成 SUMO 能直接載入的 day14.net.xml，並補上 Lane、Connection 與 Junction Logic 等衍生資料。

.net.xml 不是這次要手動維護的原始檔。需要調整路口或道路時，應修改 Node／Edge 檔案後重新執行 netconvert。

SUMO 官方教學也會先用 Node 與 Link 的方式規劃路網，再加入車輛類型、路線及交通需求。

圖 1：SUMO 路網可以先用 Node 與具有方向的道路區段描述，圖中的官方範例同樣包含連續路口與支路
圖片來源： Eclipse SUMO Documentation

Node、Edge 與 Route 的關係

開始寫檔案前，先把三個最容易混淆的概念分開。

一條 Edge 只有一個方向。

因此，西邊通往第一座路口與第一座路口通往西邊是兩條不同的 Edge：

west → j1    west_j1
j1 → west    j1_west

Route 則必須由前後相連的 Edge 組成。

例如從西向東通過兩座路口，可以寫成：

west_j1 → j1_j2 → j2_east

如果把兩條沒有相接的 Edge 放進同一條 Route，SUMO 就無法替車輛建立連續路徑。

為什麼加入兩座號誌路口？

單一路口可以用來認識 Node 與 Edge，但連續路口才容易看見號誌之間的影響。

一台車通過 j1 後，可能在抵達 j2 時再次遇到紅燈，後方車流也可能逐漸在兩座路口之間累積。

今天先讓 netconvert 自動建立固定週期的號誌邏輯，不另外手寫 <tlLogic>。

這些預設號誌適合教學與基礎測試，但不代表任何真實城市的號誌時制，也沒有根據實際交通量完成最佳化。

兩座號誌預設各自運作，尚未建立綠波協調。

因此，我們可以在 GUI 觀察 demo_car 能否連續通過，並利用 TripInfo 看見等待如何反映在 duration 與 timeLoss。

Vehicle 與 Flow 有什麼不同？

vehicle 用來描述一台明確的車。

它有自己的 ID、出發時間、車輛類型及路線，很適合控制特定測試節點。

flow 則描述一段時間內持續產生的交通需求。

它可以使用固定間隔、每小時流率或車輛總數，不需要逐台列出 Vehicle。

到了後面的 V2X 攻擊模擬，我們可以把惡意車輛寫成單獨的 Vehicle，再用 Flow 產生正常背景車流。

這樣能控制攻擊節點何時出現，也不必逐台建立其他道路使用者。

今日實作：手動建立一條雙路口城市幹道

本次實作在 Kali VM 進行，並沿用 Day 13 已安裝完成的 SUMO 環境。

如果下面任何一步出現錯誤，先不要直接修改產生後的 .net.xml，應回到對應的 Node、Edge 或 Route 檔案檢查。

步驟 1：建立工作目錄

開啟 Terminal 後執行：

mkdir -p ~/sumo-day14
cd ~/sumo-day14

後續建立的所有檔案都放在這個目錄，避免和 Day 13 的場景混在一起。

步驟 2：建立八個 Node

使用文字編輯器建立 day14.nod.xml：

nano day14.nod.xml

填入以下內容：

<?xml version="1.0" encoding="UTF-8"?>
<nodes>
    <node id="j1" x="0" y="0" type="traffic_light"/>
    <node id="j2" x="300" y="0" type="traffic_light"/>

    <node id="west" x="-300" y="0"/>
    <node id="east" x="600" y="0"/>

    <node id="north_j1" x="0" y="200"/>
    <node id="south_j1" x="0" y="-200"/>
    <node id="north_j2" x="300" y="200"/>
    <node id="south_j2" x="300" y="-200"/>
</nodes>

座標單位是公尺。

j1 位於原點，j2 在東側 300 公尺處，幹道兩端再各延伸 300 公尺。

兩個路口都使用 type="traffic_light"，netconvert 會替它們建立可使用的預設號誌邏輯。

步驟 3：建立十四條單向 Edge

建立 day14.edg.xml：

nano day14.edg.xml

填入以下內容：

<?xml version="1.0" encoding="UTF-8"?>
<edges>
    <edge id="west_j1" from="west" to="j1"
          priority="2" numLanes="1" speed="13.89"/>
    <edge id="j1_west" from="j1" to="west"
          priority="2" numLanes="1" speed="13.89"/>
    <edge id="j1_j2" from="j1" to="j2"
          priority="2" numLanes="1" speed="13.89"/>
    <edge id="j2_j1" from="j2" to="j1"
          priority="2" numLanes="1" speed="13.89"/>
    <edge id="j2_east" from="j2" to="east"
          priority="2" numLanes="1" speed="13.89"/>
    <edge id="east_j2" from="east" to="j2"
          priority="2" numLanes="1" speed="13.89"/>

    <edge id="north_j1_in" from="north_j1" to="j1"
          priority="1" numLanes="1" speed="13.89"/>
    <edge id="j1_south_out" from="j1" to="south_j1"
          priority="1" numLanes="1" speed="13.89"/>
    <edge id="south_j1_in" from="south_j1" to="j1"
          priority="1" numLanes="1" speed="13.89"/>
    <edge id="j1_north_out" from="j1" to="north_j1"
          priority="1" numLanes="1" speed="13.89"/>

    <edge id="north_j2_in" from="north_j2" to="j2"
          priority="1" numLanes="1" speed="13.89"/>
    <edge id="j2_south_out" from="j2" to="south_j2"
          priority="1" numLanes="1" speed="13.89"/>
    <edge id="south_j2_in" from="south_j2" to="j2"
          priority="1" numLanes="1" speed="13.89"/>
    <edge id="j2_north_out" from="j2" to="north_j2"
          priority="1" numLanes="1" speed="13.89"/>
</edges>

每條 Edge 都只有一條 Lane，允許速度是每秒 13.89 公尺，約等於每小時 50 公里。

東西向 Edge 的 priority 設為 2，南北向支路則設為 1。

這個數值用來表示相對優先順序，不是車輛通過路口的保證，也不是資安風險分數。

步驟 4：使用 netconvert 產生 Network

執行：

netconvert \
  --node-files day14.nod.xml \
  --edge-files day14.edg.xml \
  --output-file day14.net.xml

成功時應該看到：

Success.

接著確認檔案已經產生：

ls -lh day14.nod.xml day14.edg.xml day14.net.xml

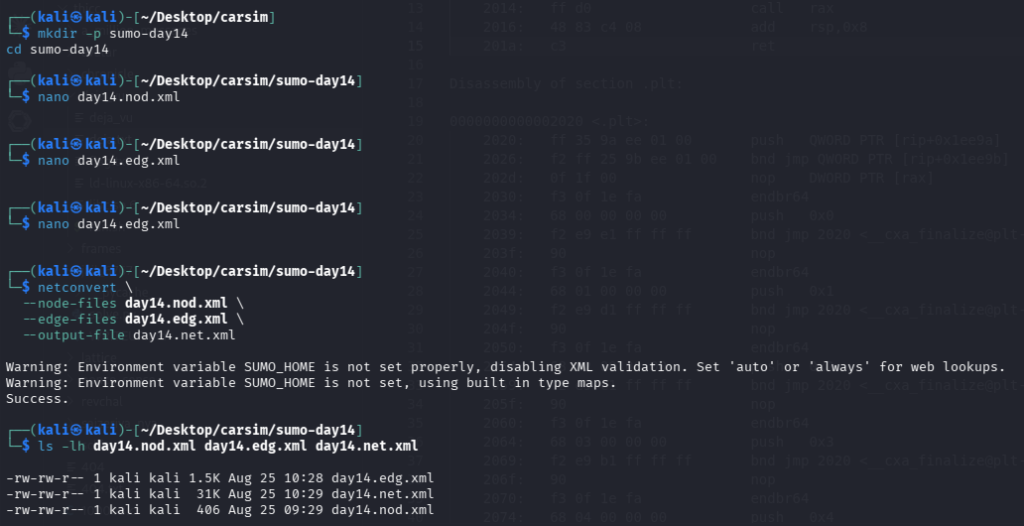

圖 2：使用 netconvert 產生 day14.net.xml，並確認 Node、Edge 與 Network 檔案存在

如果出現 Unknown node，通常是 Edge 引用的 Node ID 拼錯。

如果出現連接相關錯誤，則要檢查 Edge 的 from 與 to 是否能在 j1 或 j2 接起來。

步驟 5：先在 GUI 檢查空路網

在加入車輛之前先確認路網形狀：

sumo-gui -n day14.net.xml

畫面應該會出現一條連接兩座號誌路口的東西向幹道。

此時沒有任何車輛是正常現象，因為我們還沒加入 Route、Vehicle 或 Flow。

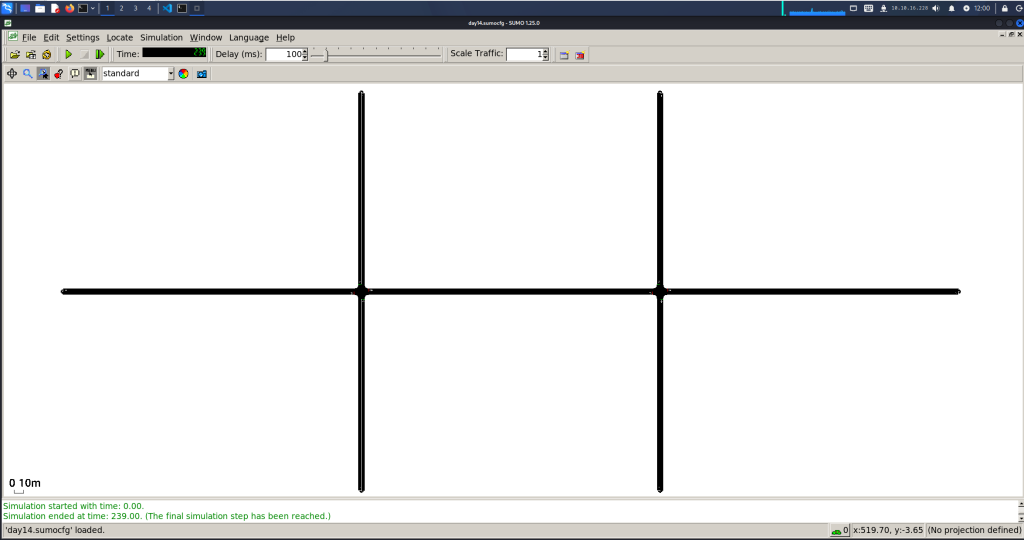

圖 3：載入 day14.net.xml 後，SUMO GUI 顯示兩座號誌路口與東西向幹道

步驟 6：加入 Vehicle Type 與六條 Route

建立 day14.rou.xml：

nano day14.rou.xml

填入以下內容：

<?xml version="1.0" encoding="UTF-8"?>
<routes>
    <vType id="passenger"
           vClass="passenger"
           accel="2.6"
           decel="4.5"
           sigma="0.5"
           length="5"
           maxSpeed="13.89"/>

    <route id="west_to_east"
           edges="west_j1 j1_j2 j2_east"/>
    <route id="east_to_west"
           edges="east_j2 j2_j1 j1_west"/>
    <route id="north1_to_south1"
           edges="north_j1_in j1_south_out"/>
    <route id="south1_to_east"
           edges="south_j1_in j1_j2 j2_east"/>
    <route id="north2_to_south2"
           edges="north_j2_in j2_south_out"/>
    <route id="south2_to_west"
           edges="south_j2_in j2_j1 j1_west"/>

    <vehicle id="demo_car"
             type="passenger"
             route="west_to_east"
             depart="0"
             color="1,0,0"/>

    <flow id="flow_we"
          type="passenger"
          route="west_to_east"
          begin="5" end="120" period="6"
          departLane="best" departSpeed="max"/>
    <flow id="flow_ew"
          type="passenger"
          route="east_to_west"
          begin="6" end="120" period="8"
          departLane="best" departSpeed="max"/>
    <flow id="flow_ns"
          type="passenger"
          route="north1_to_south1"
          begin="7" end="120" period="12"
          departLane="best" departSpeed="max"/>
    <flow id="flow_se"
          type="passenger"
          route="south1_to_east"
          begin="8" end="120" period="15"
          departLane="best" departSpeed="max"/>
    <flow id="flow_n2s2"
          type="passenger"
          route="north2_to_south2"
          begin="9" end="120" period="12"
          departLane="best" departSpeed="max"/>
    <flow id="flow_s2w"
          type="passenger"
          route="south2_to_west"
          begin="10" end="120" period="15"
          departLane="best" departSpeed="max"/>
</routes>

demo_car 會在第 0 秒從西側出發，並沿 west_to_east 依序通過兩座路口。

它被指定為紅色，方便之後在 GUI 裡追蹤。

六個 Flow 包含東西向幹道車流、穿越支路的直行車流，以及從南側支路匯入幹道的轉向車流。

例如 period="6" 表示這個 Flow 嘗試每 6 秒產生一台車，但實際進入時間仍可能受到道路空間影響。

Route 檔案中的 Vehicle 與 Flow 應依 depart 或 begin 時間排列，這能避免載入需求時發生順序問題。

步驟 7：建立模擬設定檔

建立 day14.sumocfg：

nano day14.sumocfg

填入以下內容：

<?xml version="1.0" encoding="UTF-8"?>
<configuration>
    <input>
        <net-file value="day14.net.xml"/>
        <route-files value="day14.rou.xml"/>
    </input>

    <time>
        <begin value="0"/>
        <end value="240"/>
    </time>

    <output>
        <tripinfo-output value="day14-tripinfo.xml"/>
        <summary-output value="day14-summary.xml"/>
    </output>
</configuration>

Flow 會在第 120 秒停止產生車輛，模擬則持續到第 240 秒。

多出的時間可以讓較晚出發的車繼續完成行程，減少模擬結束時仍停留在路網上的車輛。

步驟 8：先用命令列驗證場景

執行：

sumo -c day14.sumocfg

命令正常結束後，確認輸出檔案：

ls -lh day14-tripinfo.xml day14-summary.xml

若 Route 無法連接，SUMO 會直接指出有問題的 Vehicle、Flow 或 Edge。

先在命令列排除設定錯誤，通常比只盯著 GUI 更容易找到原因。

步驟 9：在 GUI 觀察雙路口車流

執行：

sumo-gui -c day14.sumocfg

按下綠色播放按鈕後，應該會看到車輛沿幹道通過兩座號誌，也會有車輛從四條支路進入場景。

如果模擬瞬間結束，可以把上方的 Delay 調整到 100 或 200 ms，再重新執行一次。

觀察時可以特別注意：

• 紅色 demo_car 是否從西向東行駛
• demo_car 是否依序通過 j1 與 j2
• 號誌變換時，路口前方是否逐漸累積車輛
• 支路車輛是否能直行或轉入東西向幹道
• 車輛 ID 是否由 Flow 自動產生

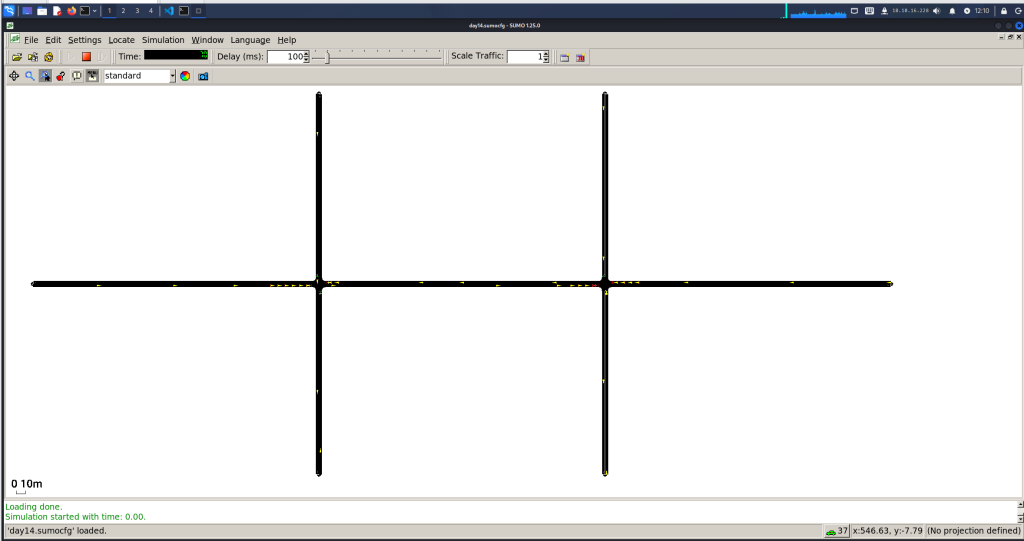

圖 4：載入交通需求後，車輛沿幹道通過兩座號誌路口

步驟 10：查看 TripInfo

模擬完成後執行：

grep -m 5 '<tripinfo ' day14-tripinfo.xml

每一筆 <tripinfo> 代表一台已輸出行程資料的車輛，常見欄位包括：

接著查看 Summary：

grep -m 5 '<step ' day14-summary.xml

Summary 會按模擬時間記錄路網中的車輛數、平均速度與等待狀況，適合觀察整體趨勢。

TripInfo 則適合分析單一車輛或比較不同 Route 的行程表現。

圖 5：從 day14-summary.xml 讀取各模擬時間點的車輛統計

步驟 11：比較正常車流與兩倍尖峰車流

目前我們已經有一組可正常執行的場景，接下來把它當成 Baseline（基準組）。

這次只改變交通需求規模，路網、Route、車輛類型與模擬時間全部保持不變。

先執行正常車流：

sumo -c day14.sumocfg \
  --scale 1 \
  --tripinfo-output day14-baseline-tripinfo.xml \
  --summary-output day14-baseline-summary.xml \
  --statistic-output day14-baseline-statistics.xml \
  --tripinfo-output.write-unfinished true \
  --duration-log.statistics

再把需求放大為兩倍：

sumo -c day14.sumocfg \
  --scale 2 \
  --tripinfo-output day14-busy-tripinfo.xml \
  --summary-output day14-busy-summary.xml \
  --statistic-output day14-busy-statistics.xml \
  --tripinfo-output.write-unfinished true \
  --duration-log.statistics

--scale 2 會把載入的交通需求放大為兩倍，SUMO 會依需求內容增加 Vehicle 或提高 Flow 的產生頻率。

這裡沒有修改任何 XML，因此兩次執行的唯一主要變因就是交通量。

--tripinfo-output.write-unfinished true 會把模擬結束時尚未完成行程的車輛也納入輸出，避免壅塞組只統計已抵達的車輛而低估影響。

執行完成後查看兩組整體統計：

grep -H '<vehicleTripStatistics ' day14-*-statistics.xml

特別比較下面幾個欄位：

我們可以先提出假設：

當其他條件保持不變，兩倍車流會讓兩座路口的競爭增加，因此平均等待時間與 Time Loss 可能上升。

實際數值仍取決於車流是否超過路口可以消化的程度。

如果兩組差異很小，可以把 --scale 2 改成 --scale 3 再執行一次，但要在實驗紀錄中清楚寫下調整後的倍率。

也可以在 SUMO GUI 上方把 Scale Traffic 設成 2，直接觀察車輛增加後的畫面。

不過正式比較仍建議使用命令列，因為指令能完整記錄實驗參數，也比較容易重現。

圖 6：比較 Baseline 與兩倍車流的車輛數、平均速度、等待時間及時間損失

怎麼確認今天的場景真的完成？

工作目錄中至少應該有以下檔案：

也可以用以下指令一次確認：

ls -1 day14.* day14-*.xml

今天的完成標準不是「GUI 裡看得到車」而已。

一個可重現的場景還要能從原始 Node／Edge 重新產生 Network，能從設定檔重跑相同交通需求，也能留下可分析的輸出資料。

從交通模擬走向車聯網資安

這條雙路口幹道目前只處理交通行為，還沒有任何 V2X 封包。

但它已經建立後續研究需要的基準環境：

路網
  → 限定車輛可以移動的空間

Route／Flow
  → 決定正常交通需求

Vehicle
  → 可指定為一般車輛或惡意節點

TripInfo／Summary
  → 衡量等待時間與交通影響

未來模擬假道路事件或錯誤位置訊息時，可以先保留相同路網與車流，建立沒有攻擊的 Baseline。

接著只改變攻擊情境與防護機制，再比較行程時間、等待狀況或車輛行為。

如果每次實驗同時更換路網、交通需求及攻擊參數，就很難判斷結果究竟由哪一項改變造成。

因此，今天這些看似普通的 XML 檔案，其實也是後續實驗設計與可重現性的基礎。

今日重點

• Plain XML 適合描述 Node 與 Edge，再由 netconvert 產生 .net.xml
• Edge 具有方向，雙向道路需要建立兩條方向相反的 Edge
• Route 是一串前後相連的 Edge
• traffic_light 類型可以讓 netconvert 產生預設號誌邏輯
• Vehicle 適合控制單一車輛，Flow 適合建立持續交通需求
• .sumocfg 讓命令列與 GUI 使用同一組模擬設定
• TripInfo 用來分析單車行程，Summary 用來觀察整體模擬趨勢
• --scale 可以在不修改 Route File 的情況下調整整體交通需求
• Baseline 與尖峰組只改變一項主要變因，結果才有明確的比較基礎
• 可重現的 Baseline 是後續比較 V2X 攻擊與防護結果的基礎
