Day 14 完成了道路、車流與交通輸出，也讓紅色的 demo_car 通過兩座號誌路口。

但 SUMO 畫面中的兩台車即使彼此靠近，也不會因此自動交換封包。

如果我們想知道一筆車輛狀態訊息何時送出、經過多少延遲、是否在頻道中遺失，以及接收端何時做出反應，就需要另一套模擬能力：

SUMO
  → 車輛在哪裡？速度多少？走哪一條 Route？

OMNeT++
  → 哪個節點何時送出 Message？
  → Message 經過哪些 Module 與 Channel？
  → 接收端何時收到？留下哪些結果？

這就是 OMNeT++ 在本系列中的角色。

今天不會直接建立完整的 IEEE 802.11p、C-V2X 或 BSM／CAM 模型，而是先看懂 OMNeT++ 的核心語言：離散事件、Module、Network 與 Message。

最後會建立兩個抽象節點，讓 carA 在第 1 秒送出 vehicleStatus，由 carB 延遲回覆 ack，並在 Qtenv 逐步觀察三個事件。

今天的學習目標

讀完這篇文章，你應該能夠：

1. 解釋 Discrete-event Simulation 如何推進模擬時間
2. 分辨 Simple Module、Compound Module 與 Network
3. 說明 NED、C++ 與 omnetpp.ini 的分工
4. 解釋 Gate、Connection、Channel 與 Message 的關係
5. 分辨一般 Message 與 Self-message
6. 說明 OMNeT++ Core、INET、Veins 與 SUMO 的角色邊界
7. 建立並執行第一個兩節點 OMNeT++ 模型
8. 從 Eventlog 與 Scalar 結果確認訊息的事件順序

OMNeT++ 是什麼？

OMNeT++ 是一套以 C++ 為基礎、可延伸且元件化的離散事件模擬框架，主要用來建立網路與分散式系統模擬器。

它提供的核心能力包括：

• Discrete-event Simulation Kernel
• 階層式 Module 與 Message Passing
• NED Network Description Language
• 參數、隨機數與實驗設定
• Qtenv 圖形化執行環境與 Cmdenv 命令列環境
• Eventlog、Scalar 與 Vector 等結果紀錄

這裡有一個很重要的邊界：OMNeT++ Core 提供模擬框架，不代表安裝完成後就自動擁有所有 Internet、Wi-Fi 或 V2X Protocol Model。

若要使用現成的 Ethernet、IPv4／IPv6、TCP／UDP、IEEE 802.11 與 Mobility 等模型，通常還會搭配 INET Framework。

車聯網研究則可能再使用 Veins 等框架，把 OMNeT++ 的網路模擬和 SUMO 的道路交通模擬接起來。

所以 OMNeT++ 不是 SUMO 的替代品，INET 與 Veins 也不是 OMNeT++ 的另一個名字。

它們解決不同層次的問題，再依研究需求組合起來。

什麼是 Discrete-event Simulation？

Discrete-event Simulation（DES，離散事件模擬）把系統狀態的改變表示成一連串發生在特定模擬時間點的事件。

假設一個簡化模型只有以下三件事：

t = 1.000 s  carA 的傳送 Timer 到期
t = 1.010 s  carB 收到 Message
t = 1.040 s  carA 收到 Ack

在 1.010 s 與 1.040 s 之間，如果沒有其他事件，Simulation Kernel 不必真的執行 30 次「每 1 ms 更新一次」的空步驟。

它可以直接取出下一個事件，將 Simulation Time 跳到 1.040 s，再執行該事件。

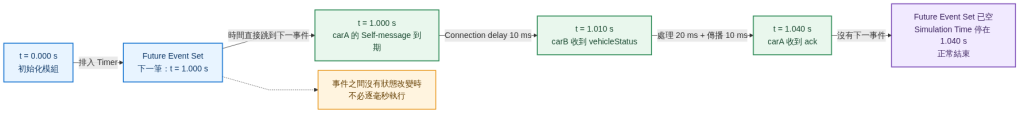

圖 1：Simulation Kernel 從 Future Event Set 取出下一筆事件，模擬時間只在需要處理事件時向前推進

Future Event Set：下一步要發生什麼？

OMNeT++ 會把尚未發生的排程事件保存在 Future Event Set（FES，未來事件集合）。

每次迴圈可以先簡化成：

取出最早事件
  → 將 Simulation Time 推進到該事件時間
  → 把 Message 交給目的 Simple Module
  → Module 處理後可能再排入新的事件
  → 重複直到沒有事件或達到停止條件

事件在模型中被視為瞬間發生。

如果要表達傳播、傳輸、處理或等待所花的時間，必須把延遲明確放進 Channel、sendDelayed()、Self-message 或其他模型邏輯。

Simulation Time 不是 Wall-clock Time

Qtenv 上顯示的 1.040 s 是模擬世界的時間，不代表電腦真的執行了 1.040 秒。

一段 60 秒的模擬可能在真實世界幾毫秒內完成，也可能因為無線模型、節點數量與事件量很大而執行數小時。

因此應分開記錄：

不能用動畫播放速度判斷 Protocol Latency，也不能因為 GUI 看起來卡頓，就直接推論模擬中的網路發生壅塞。

Message 和 Event 是同一件事嗎？

兩者關係很密切，但最好不要完全畫上等號。

cMessage 是 OMNeT++ 中用來表示訊息、封包或 Timer 等排程物件的基礎類別。

當一個 Message 被安排在某個時間送達某個 Simple Module 時，這次送達會形成一個事件。

可以先這樣理解：

Message
  → 攜帶名稱、時間與自訂資料的模擬物件

Event
  → Simulation Kernel 在特定時間把 Message 交給 Module 的動作

網路 Frame 或 Packet 常會使用 cMessage 的子類別 cPacket，也能透過 .msg 檔案產生帶有自訂欄位的訊息類別。

今天只使用基本 cMessage，因為目標是先看懂事件生命週期，不先加入真正的 V2X 欄位與無線封包格式。

Self-message：讓 Module 替未來的自己設定 Timer

Module 不一定只接收其他節點送來的 Message。

它也能使用 scheduleAt() 把 Message 排給未來的自己，這類 Message 稱為 Self-message（自我訊息）。

常見用途包括：

• 週期 Beacon 的下一次傳送時間
• ACK Timeout
• Backoff Timer
• 車輛進入或離開模擬的時間
• 攻擊情境開始與停止的時間點

例如：

scheduleAt(simTime() + 1, timer);

代表把 timer 排到目前 Simulation Time 的 1 秒後。

到期時，它和其他 Message 一樣會交給 handleMessage()，Module 再用 isSelfMessage() 分辨這是自己的 Timer，還是從 Gate 收到的節點間訊息。

這個觀念之後會直接用在 V2X 週期訊息、重傳與攻擊時序上。

OMNeT++ 的 Module 階層

OMNeT++ Model 由彼此傳遞 Message 的 Module 組成。

Module 可以一層包一層，讓複雜系統保有清楚結構。

Simple Module：真正執行行為的元件

Simple Module 是模型中的 Active Component。

它的外部介面用 NED 宣告，行為則通常由繼承 cSimpleModule 的 C++ Class 實作。

常見生命週期方法包括：

handleMessage() 執行期間，Simulation Time 本身不會因為 C++ 程式碼跑了幾行就自動增加。

要表達處理時間，仍要由模型明確排程。

Compound Module：把元件組成更大的元件

Compound Module 內含其他 Submodule 與 Connection，用來表達系統結構。

例如一台完整的 V2X Vehicle Node，未來可能包含：

Vehicle Node
  ├── Application
  ├── Security
  ├── Network／Transport
  ├── MAC
  ├── Radio
  └── Mobility

每一層可以是 Simple Module，也可以再由多個 Module 組成 Compound Module。

Compound Module 本身主要負責封裝結構，Active Behavior 應放在內部的 Simple Module。

Network：整個實驗的頂層 Module

Network 是可直接拿來執行的頂層 Model。

在 NED 中，network 可以理解為被標記成完整模擬模型的 Compound Module。

omnetpp.ini 會指定本次要執行哪一個 Network，也能設定 Simulation Time Limit、Random Seed 與 Module Parameter。

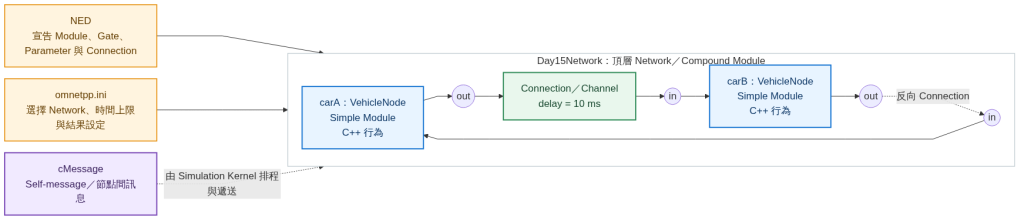

圖 2：NED 宣告 Model Structure，C++ 實作 Simple Module 行為，Simulation Kernel 再依 omnetpp.ini 排程並遞送 Message

Gate、Connection 與 Channel 如何連起來？

Module 之間通常透過 Gate 傳遞 Message。

Channel 可以加入 Propagation Delay、Data Rate 與 Bit Error Rate 等行為。

不過，今天的 10 ms Connection 只是一條固定延遲的抽象 Link。

它沒有模擬 Radio Range、Signal-to-Noise Ratio、干擾、媒體競爭或 V2X 安全封裝，不能把它稱為真正的 IEEE 802.11p 或 C-V2X Link。

這項限制很重要，因為畫出兩台車和一條線，只能證明 Model Topology 已建立，不能證明無線通訊模型已經完成。

NED、C++ 與 omnetpp.ini 各自做什麼？

初學 OMNeT++ 時最容易把三種檔案混在一起。

可以把它們記成：

NED 定義結構
  + C++ 定義行為
  + omnetpp.ini 定義本次實驗
  → OMNeT++ Simulation Run

同一份 NED 與 C++ Model 可以搭配多組 omnetpp.ini Configuration，改變節點數量、延遲、流量與 Random Seed，而不需要複製整份程式碼。

這也是建立 Baseline 與攻擊組時的重要能力。

把 Day 14 的 Vehicle 放進 OMNeT++ 時要注意什麼？

Day 14 的 <vehicle id="demo_car"> 是 SUMO 裡的交通參與者。

它知道自己的 Route、Lane、位置與速度，卻沒有 OMNeT++ 的 Application、MAC 或 Radio Module。

OMNeT++ 裡的 Vehicle Node 則是通訊端點。

它可以產生 Message、執行 Protocol 與記錄網路結果，但若沒有 Mobility Model 或 SUMO 整合，就不知道自己正在真實路網的哪一條 Lane 上移動。

Day 16 會透過 TraCI 與整合框架，讓 SUMO 車輛的建立、移動與離開反映到 OMNeT++ Node。

今天建立的 carA 與 carB 還只是固定的抽象 Module，不會讀取 Day 14 的 .net.xml 或 .rou.xml。

一個事件如何從 Module 走到另一個 Module？

以今天的模型為例：

t = 0.000 s
  → carA 在 initialize() 排入一筆 Self-message

t = 1.000 s
  → Self-message 到達 carA
  → carA 建立 vehicleStatus 並從 out Gate 送出

t = 1.010 s
  → 經過 10 ms Channel Delay，carB 收到 vehicleStatus
  → carB 使用 20 ms Reply Delay 回傳同一個 Message

t = 1.040 s
  → 20 ms Reply Delay + 10 ms Channel Delay 後，carA 收到 ack

這裡同時出現三種時間來源：

這些數值都是教學參數，不代表任何真實 V2X Radio、車款或 ECU 的效能。

Qtenv 與 Cmdenv 怎麼選？

OMNeT++ Model 可以使用不同 Runtime User Interface 執行。

今天用 Qtenv 看懂事件順序。

未來比較 Baseline、攻擊組與防護組時，則應使用 Cmdenv 批次執行並保存 Configuration、Seed 與結果，不用人工觀看動畫取代統計分析。

OMNeT++ 可以輸出哪些證據？

OMNeT++ 常見輸出包括：

Eventlog 很適合檢查事件因果關係，但大型模擬的檔案可能快速增加。

正式實驗不應無條件替每一個 Run 開啟完整 Eventlog，而要先決定研究問題與需要留下的證據。

同樣地，記錄大量 Vector 也會增加儲存與執行負擔。

結果欄位、Warm-up Period、Random Seed 與 Repetition 都應在實驗設計階段一起規劃。

今日實作：建立兩個會交換 Message 的抽象節點

今天使用 OMNeT++ 6.4.0 的核心功能，不安裝 INET 或 Veins。

實作目標不是完成 V2X Protocol，而是驗證：

NED Structure
  → C++ Behavior
  → Self-message
  → Connection Delay
  → Message Arrival
  → Eventlog／Scalar Result

步驟 1：準備 OMNeT++ 6.4.0 環境

本文查證時的官方現行版本是 OMNeT++ 6.4.0，發布日期為 2026 年 5 月 8 日。

官方目前建議在 Linux 與 macOS 使用 opp_env 管理 OMNeT++ 及其相依套件。

第一次使用前，先依官方 Installation Guide 安裝 Nix 與 opp_env。

準備完成後，建立獨立 Workspace 並安裝固定版本：

mkdir -p ~/omnetpp-workspace
cd ~/omnetpp-workspace

opp_env init
opp_env install omnetpp-6.4.0
opp_env shell omnetpp-6.4.0

進入 opp_env shell 後確認工具版本，再啟動 IDE：

opp_run -h | head -n 5
omnetpp

opp_env 安裝的套件只能在對應的 opp_env shell 或 opp_env run 環境中使用。

若你已使用官方 Archive 或其他方式完成安裝，可以沿用既有環境，但要記錄 opp_run -h 輸出開頭的實際版本，不要只寫「使用最新版」。

安裝會下載並建置相依套件，所需空間與時間依系統而異。實驗用 VM 建議先建立 Snapshot，也不要混用不同 OMNeT++／INET／Veins 版本的未驗證組合。

步驟 2：建立空白 OMNeT++ Project

在 IDE 選擇：

File
  → New
  → OMNeT++ Project

Project Name 輸入：

day15-basics

選擇 Empty Project，完成後在 Project Root 建立三個檔案：

VehicleNode.ned
VehicleNode.cc
omnetpp.ini

今天把 NED 與 C++ 放在 Project Root，目的是讓第一個模型容易閱讀。

較大的專案通常會再使用 src/、simulations/ 與 Package 分層整理。

步驟 3：用 NED 建立兩個 Module

在 VehicleNode.ned 填入：

simple VehicleNode
{
    parameters:
        bool initiator = default(false);
        double replyDelay @unit(s) = default(20ms);
    gates:
        input in;
        output out;
}

network Day15Network
{
    parameters:
        @display("bgb=700,260");
    submodules:
        carA: VehicleNode {
            parameters:
                initiator = true;
                @display("p=180,130");
        }
        carB: VehicleNode {
            parameters:
                initiator = false;
                @display("p=520,130");
        }
    connections:
        carA.out --> { delay = 10ms; } --> carB.in;
        carB.out --> { delay = 10ms; } --> carA.in;
}

這份 NED 做了四件事：

1. 宣告 VehicleNode Simple Module Type
2. 替 Module 建立 in 與 out Gate
3. 在 Day15Network 建立 carA 與 carB 兩個 Instance
4. 使用兩條具有 10 ms Delay 的單向 Connection 組成雙向通道

initiator 決定誰負責啟動第一筆事件，replyDelay 則表示收到訊息後的教學用回覆延遲。

步驟 4：用 C++ 定義 Module 行為

在 VehicleNode.cc 填入：

#include <omnetpp.h>

using namespace omnetpp;

class VehicleNode : public cSimpleModule
{
  private:
    int messagesReceived = 0;

  protected:
    void initialize() override;
    void handleMessage(cMessage *msg) override;
    void finish() override;
};

Define_Module(VehicleNode);

void VehicleNode::initialize()
{
    if (par("initiator").boolValue()) {
        cMessage *timer = new cMessage("sendStatusTimer");
        scheduleAt(SimTime(1, SIMTIME_S), timer);
    }
}

void VehicleNode::handleMessage(cMessage *msg)
{
    if (msg->isSelfMessage()) {
        EV_INFO << "Timer expired, sending vehicleStatus\n";
        delete msg;

        cMessage *status = new cMessage("vehicleStatus");
        send(status, "out");
    }
    else {
        messagesReceived++;
        EV_INFO << "Received " << msg->getName()
                << " at " << simTime() << "\n";

        if (!par("initiator").boolValue()) {
            msg->setName("ack");
            double replyDelay = par("replyDelay").doubleValueInUnit("s");
            sendDelayed(msg, replyDelay, "out");
        }
        else {
            delete msg;
        }
    }
}

void VehicleNode::finish()
{
    recordScalar("messagesReceived", messagesReceived);
}

Define_Module(VehicleNode) 會把 C++ Class 註冊給 OMNeT++。

若漏掉這一行，NED 雖然能看見 VehicleNode Type，Runtime 卻找不到負責執行它的 C++ Class。

程式中的 Message Ownership 也要留意：

• scheduleAt() 後，Timer 先交給 Simulation Kernel
• send() 或 sendDelayed() 後，Message 不再屬於目前 Module
• Message 到達後，接收 Module 必須轉送、保存或刪除
• 同一個 Message 不能同時送往兩個目的地，Broadcast 時通常要複製

今天的 carB 直接把收到的 Message 改名為 ack 後送回，carA 收到後負責刪除。

步驟 5：建立本次實驗設定

在 omnetpp.ini 填入：

[General]
network = Day15Network
sim-time-limit = 2s
record-eventlog = true

network 指定頂層 Model，sim-time-limit 替實驗設定最晚停止時間，record-eventlog 則讓今天的短實驗保留事件紀錄。

這個模型在 carA 收到 ack 後已沒有下一筆事件，所以會在 1.040 s 正常結束，不會為了湊到時間上限而空跑到 2 s。

正式的大型 Run 不一定要開啟 Eventlog，應依分析需求決定。

步驟 6：Build 並使用 Qtenv 執行

在 IDE 執行：

Project
  → Build Project

Build 成功後，在 Project Explorer 選取 omnetpp.ini，再執行：

Run As
  → OMNeT++ Simulation

若 Run Configuration 要求選擇 User Interface，使用 Qtenv。

Qtenv 應該會顯示 carA 與 carB，中間有兩條方向相反的 Connection。

使用 Single Step 逐事件執行，觀察 Simulation Time：

如果只看到時間跳到 1.000 s，卻沒有訊息繼續移動，依序檢查：

1. carA 的 initiator 是否為 true
2. Define_Module(VehicleNode) 是否存在
3. NED 的 Gate Name 是否和 send(..., "out") 一致
4. Build Console 是否有 Compiler 或 Linker Error
5. Run Configuration 選擇的 Network 是否為 Day15Network

步驟 7：確認結果檔案

模擬正常結束後，Project 的 results/ 目錄通常會出現 Scalar 與 Eventlog 檔案，實際檔名會依 Configuration 與 Run Number 決定。

Scalar 中的預期結果是：

carA 收到一筆 ack，carB 收到一筆 vehicleStatus。

Self-message 由 isSelfMessage() 分支處理，沒有列入這個收件計數。

接著在 IDE 開啟 Eventlog 或 Sequence Chart，確認：

carA Timer
  → carA 傳送 vehicleStatus
  → carB 接收並延遲回覆
  → carA 接收 ack

今天的完成標準不是動畫「看起來有一個點在移動」，而是 NED、C++、Configuration、Event Time 與 Scalar Result 能互相對上。

這個模型還不能代表什麼？

第一個模型完成後，要主動列出它沒有涵蓋的部分：

• 沒有 SUMO Mobility
• 沒有 Radio Propagation 與 Interference
• 沒有 MAC Contention
• 沒有 BSM／CAM／DENM 欄位
• 沒有憑證、簽章與新鮮度檢查
• 沒有 Packet Loss、Retransmission 與 Congestion
• 沒有驗證 10 ms 與 20 ms 是否符合任何真實系統

因此它只能證明 OMNeT++ 的基本事件與 Message Flow 已經接通。

研究結論必須和 Model Fidelity 對齊，不能從一條固定延遲 Connection 推論真實 V2X 在城市路口的可靠度。

模擬器任務關卡：留下第一份事件證據

這一關只做觀察，不加入攻擊行為。

把這份結果保存為 Day 15 Baseline。

Day 16 接上 SUMO 後，才能比較「固定 Module」與「隨交通場景建立並移動的 Vehicle Node」有何差異。

安全與法律提醒： 本篇只操作本機離散事件模擬，不會對道路車輛、RSU、行動網路或公共基礎設施傳送任何資料。

從資安角度看網路模擬

模擬器能讓攻擊情境更安全且可重現，但它不會自動讓研究結論可信。

後續 V2X 資安實驗至少要保存：

• OMNeT++、INET、Veins 與 SUMO 的確切版本組合
• NED、C++、.msg、omnetpp.ini 與 SUMO Scenario
• Random Seed、Repetition 與 Simulation Time Limit
• Mobility Ground Truth 與封包宣告內容
• Baseline、Attack 與 Mitigation 的唯一主要變因
• Packet Delivery、Delay、False Positive 與交通影響等量測定義
• Eventlog、Scalar、Vector 與應用紀錄的保存策略

如果攻擊組同時更換 Channel Model、車流、Random Seed 與 Message Rate，就很難知道結果究竟由哪一項造成。

這和 Day 14 比較正常車流與兩倍車流的原則相同：先固定其他條件，再改變要研究的變因。

還要保留 Day 13 建立的 Ground Truth 邊界：

SUMO 真實模擬位置
  ≠
V2X Message 對外宣告的位置

Day 21 與 Day 30 的假位置情境，正是要讓兩者產生可控制的差異，再觀察接收端與交通行為受到什麼影響。

今日重點

• OMNeT++ 是元件化的 C++ 離散事件模擬框架，核心提供事件、Module、NED、執行與結果紀錄能力
• INET 提供現成網路模型，Veins 則能協助把 OMNeT++ 車聯網模型與 SUMO 交通模擬接起來
• Discrete-event Simulation 只在事件發生時改變狀態，Simulation Time 可以直接跳到下一筆事件
• Future Event Set 保存尚未發生的排程事件，Simulation Time 和 Wall-clock Time 不能混為一談
• Simple Module 執行 C++ 行為，Compound Module 封裝結構，Network 是可執行的頂層 Model
• NED 定義結構，C++ 定義行為，omnetpp.ini 定義本次實驗
• Gate 是 Module 介面，Connection 連接 Gate，Channel 則描述延遲、速率或錯誤等傳送行為
• Self-message 常用於 Timer、Timeout 與週期事件，節點間 Message 則沿 Connection 到達其他 Module
• 固定延遲 Link 不是完整無線模型，通訊動畫成功也不代表 V2X Protocol 與資安驗證已完成
• Eventlog 適合追蹤因果關係，Scalar 與 Vector 則用於比較實驗結果，但紀錄範圍要依研究問題控制

明日預告

今天讓兩個固定的抽象 Module 完成第一次 Message Exchange，也看懂 Simulation Kernel 如何推進事件時間。

Day 16 將把 SUMO 與 OMNeT++ 接起來，認識 TraCI 如何同步交通模擬與網路模擬，並讓 SUMO 中的 Vehicle 變成會移動的 OMNeT++ Node。

參考資料

• OMNeT++：官方下載頁與 6.4.0 Release
• OMNeT++ 6.4：Installation Guide
• OMNeT++ 6.4：Simulation Manual
• OMNeT++ 6.4 API：cSimpleModule
• OMNeT++ 6.4 API：cMessage
• OMNeT++ 6.4：TicToc Tutorial
• INET Framework：User's Guide Introduction
• Veins：官方架構與 Documentation
• Eclipse SUMO：TraCI
