Day 16 已經讓 SUMO 裡的 Vehicle 變成會在 OMNeT++ 中建立、移動與離開的動態 Node。

不過，看見兩個 Node 在 Qtenv 裡靠近，仍然不能證明它們真的交換過訊息。

要完成第一個 V2X 模擬，我們至少要把以下事件串起來：

SUMO 建立 carA 與 carB
  → Veins 建立兩個 Vehicle Node
  → Application 讀取各自的 Mobility
  → carA 產生並廣播 V2X Message
  → carB 的 Radio／MAC 收到 Frame
  → carB 的 Application 執行接收邏輯
  → carB 再送出自己的訊息給 carA
  → 結果檔留下傳送、接收與延遲證據

今天會沿用 Day 14 的雙路口路網與 Day 16 的相容環境，指定 carA 和 carB 從相反方向出發。

兩台車會各自廣播研究用狀態訊息，內容包含 SUMO Vehicle ID、序號、宣告位置、速度與傳送時間。

最後不只看動畫，還要用 Log、Scalar 與 Vector 證明訊息確實從一台車流到另一台車。

今天的學習目標

讀完這篇文章，你應該能夠：

1. 說明一個 Veins Vehicle Node 裡 Application、MAC、PHY 與 Mobility 的分工
2. 分辨 SUMO Vehicle ID、OMNeT++ Module Path 與 V2X Message Sender ID
3. 使用 .msg 定義研究用 V2X Message
4. 使用 Self-message 週期產生封包
5. 使用 populateWSM() 與 sendDown() 廣播訊息
6. 使用 onWSM() 接收訊息並計算模擬延遲
7. 從 Qtenv、Log、Scalar 與 Vector 驗證 Packet Flow
8. 說明「封包收到」和「訊息內容可信」為什麼是兩件事

今天的完成標準是什麼？

先把「看到兩台車」與「完成 V2X Message Exchange」分開。

因此今天的合格成果不是一張「兩台車旁邊有無線圈」的截圖。

我們要留下至少一筆由 carA 送出、carB 收到的紀錄，也要留下反方向的證據。

Vehicle Node 裡有哪些元件？

Veins 5.3.1 的 Car 是一個 Compound Module，裡面至少包含三個和今天直接相關的 Submodule：

訊息從 appl 送到 nic，再經無線通道抵達其他 Node 的 nic，最後往上交給接收端 appl。

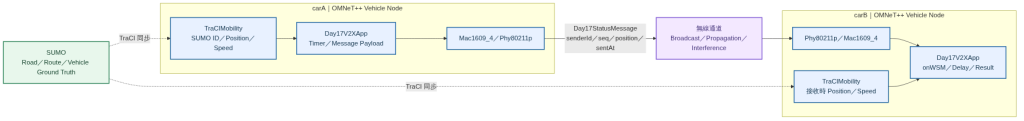

圖 1：SUMO 提供兩台車的 Ground Truth Mobility，Veins Vehicle Node 再由 Application、MAC 與 PHY 完成研究用訊息的廣播及接收

這張圖有兩條不同的資料流：

Mobility Flow
  SUMO → TraCI → TraCIMobility → Application

Packet Flow
  Sender Application → MAC → PHY → Wireless Channel
  → Receiver PHY → MAC → Receiver Application

Mobility 同步成功，不代表 Packet Flow 已經成功。

相反地，固定位置的 Node 能互傳封包，也不代表交通移動已經正確接入。

今天要同時驗證兩條路徑。

今天傳的是 BSM 或 CAM 嗎？

不是。

我們會建立一個名為 Day17StatusMessage 的研究用訊息，欄位概念和 Day 12 的車輛狀態訊息相似，但它不是 SAE J2735 BSM，也不是 ETSI CAM 的 ASN.1 Payload。

這樣設計有兩個目的。

第一，先把「產生、傳送、接收與記錄」的 Packet Flow 跑通，不讓 ASN.1、憑證與完整標準 Profile 同時增加實作複雜度。

第二，預先保留 Ground Truth 與宣告內容的邊界。

今天的正常節點會把目前位置寫進 Message。

到了 Day 21 與 Day 30，惡意節點可以只修改 senderPosition，SUMO 中真正的車輛位置仍保持不變，這樣才能量測假位置造成的差異。

Day17StatusMessage 只用於隔離模擬環境，不是可直接部署到道路設備的 V2X 協定。

Broadcast 不是指定傳給另一台車

今天的 populateWSM() 沒有傳入特定接收位址，因此會使用 L2 Broadcast Address。

這代表 carA 不是先知道 carB 的位址，再建立一條點對點連線。

它會把 Message 交給無線下層，位於可接收條件內的節點都有機會處理這筆廣播。

今天的場景只有兩台車，因此我們可以很容易看見互傳效果。

若之後加入十台背景車，同一筆廣播可能被多個 Node 收到，接收數就不再等於傳送數。

還要注意，Broadcast 不應被當成「可靠群播」：

• 接收端不一定都在可通訊範圍內
• Radio Propagation 與 Interference 可能讓封包無法解碼
• MAC Contention 會影響實際傳送時間
• Broadcast 不會因為應用程式需要，就自動提供端到端確認
• Application 收到封包，也不代表內容通過來源與合理性驗證

如果應用需要知道特定對象是否收到，還要另外設計回覆、逾時與重試機制。

今天先讓兩台車各自週期廣播，因此反方向訊息是另一筆狀態更新，不是針對前一筆封包的 ACK。

三種 ID 不要混在一起

Day 16 已經提醒，一台概念車輛可能同時有多種身分。

今天會實際看到：

node[0] 不應被寫死成 carA。

動態建立順序可能隨出發時間與場景改變，重新執行後也不應把 Module Index 當成長期 V2X 身分。

今天的 Log 會同時列出接收端 SUMO ID 與 Message 裡的 senderId，用來確認映射，而不是只看 node[0] 或 node[1] 猜測。

一筆 Message 會經過哪些事件？

假設 carA 的第一個 Timer 在第 1 秒到期，概念流程如下：

t = 1.000 s
  → sendStatusTimer 到達 carA Application
  → Application 讀取 carA 的 Position 與 Speed
  → 建立 Day17StatusMessage，sequenceNumber = 0
  → populateWSM() 填入 WAVE 教學模型需要的欄位
  → sendDown() 把 Message 交給 MAC

t > 1.000 s
  → MAC 取得傳送機會
  → PHY 建立無線傳輸
  → carB PHY 嘗試解碼
  → carB MAC 將成功收到的 Frame 往上交付
  → carB Application 執行 onWSM()
  → 記錄 senderId、sequenceNumber 與 receptionDelay

實際接收時間不應先寫死。

它會受到 Radio、MAC、Channel 與事件排程影響，應從這次 Run 的結果讀取。

今天讓兩台車錯開第一個傳送 Timer，避免它們在同一個模擬時間刻意同步產生第一筆封包：

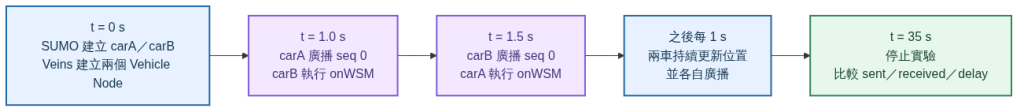

圖 2：carA 與 carB 分別在建立後 1.0 秒及 1.5 秒送出第一筆訊息，之後每秒各自更新；接收時間仍由無線模型與事件排程決定

sendDown() 成功，為什麼不等於對方收到？

Application 呼叫 sendDown() 時，只是把 Message Ownership 交給較低層 Module。

接下來仍要經過：

1. MAC 排隊與媒體存取
2. PHY 傳輸及無線傳播
3. 接收端的訊號與干擾判定
4. 接收端 MAC 處理
5. Message 向上交給 Application

只有接收端的 onWSM() 被呼叫，才能說這筆 Message 已到達接收端 Application。

這和 Day 03、Day 04 對 CAN ACK 的提醒相似：不同層次的「成功」不能混為一談。

今天只做到第四層，並把第五層保留為後續攻擊與防禦篇章的研究問題。

今日實作：讓 carA 與 carB 互傳研究用狀態訊息

本次實作沿用 Day 16 已驗證的版本組合：

如果你的版本不同，先回到 Day 16 跑通官方 Example，再移植今天的 Application。

不要在未驗證的版本組合上同時除錯 Build、TraCI 與 Packet Flow。

步驟 1：建立獨立 Project

在 Day 16 使用的 OMNeT++ Workspace 建立 Empty Project：

File
  → New
  → OMNeT++ Project
  → Project Name：day17-v2x
  → Empty Project

接著開啟：

Project
  → Properties
  → Project References
  → 勾選 veins

Project Reference 讓今天的程式可以引用 Veins 的 NED Type、Header 與 Library。

完成後在 Project Root 建立：

Day17Scenario.ned
Day17V2XApp.ned
Day17V2XApp.cc
Day17StatusMessage.msg
omnetpp.ini
day17.rou.xml
day17.sumocfg
day17.launchd.xml
day17.net.xml
config.xml
antenna.xml

day17.net.xml 來自 Day 14，config.xml 與 antenna.xml 則沿用 Veins 5.3.1 官方 Example。

步驟 2：準備 Day 14 路網與 Veins Radio 設定

如果 Day 14 的工作目錄仍在 ~/sumo-day14，可以複製路網：

cp ~/sumo-day14/day14.net.xml \
  ~/omnetpp-workspace/day17-v2x/day17.net.xml

再從 Veins 5.3.1 官方 Example 複製兩份 Radio 設定：

cp ~/src/veins-5.3.1/examples/veins/config.xml \
  ~/omnetpp-workspace/day17-v2x/config.xml
cp ~/src/veins-5.3.1/examples/veins/antenna.xml \
  ~/omnetpp-workspace/day17-v2x/antenna.xml

上面的路徑沿用 Day 15 與 Day 16 的目錄安排。

如果你的 Workspace 放在其他位置，先以 IDE 的 Project Properties 確認實際 Project Location，再調整目的路徑。

這一步沿用 Day 14 的道路幾何，但不沿用原本六股 Flow。

今天只建立兩台可辨識的測試車，讓 Packet Flow 容易對照。

步驟 3：建立兩台相向行駛的 SUMO Vehicle

在 day17.rou.xml 填入：

<?xml version="1.0" encoding="UTF-8"?>
<routes>
    <vType id="passenger"
           vClass="passenger"
           accel="2.6"
           decel="4.5"
           sigma="0"
           length="5"
           maxSpeed="13.89"/>

    <route id="west_to_east"
           edges="west_j1 j1_j2 j2_east"/>
    <route id="east_to_west"
           edges="east_j2 j2_j1 j1_west"/>

    <vehicle id="carA"
             type="passenger"
             route="west_to_east"
             depart="0"
             departSpeed="max"
             color="1,0,0"/>

    <vehicle id="carB"
             type="passenger"
             route="east_to_west"
             depart="0"
             departSpeed="max"
             color="0,0,1"/>
</routes>

carA 從西向東行駛，carB 則從東向西行駛。

sigma="0" 只用來減少本篇教學場景中的跟車隨機性，不代表正式研究永遠應關閉 Driver Imperfection。

步驟 4：建立 SUMO Configuration

在 day17.sumocfg 填入：

<?xml version="1.0" encoding="UTF-8"?>
<configuration>
    <input>
        <net-file value="day17.net.xml"/>
        <route-files value="day17.rou.xml"/>
    </input>

    <time>
        <begin value="0"/>
        <end value="120"/>
        <step-length value="0.1"/>
    </time>

    <report>
        <xml-validation value="never"/>
        <xml-validation.net value="never"/>
        <no-step-log value="true"/>
    </report>
</configuration>

SUMO Step Length 設為 100 ms，後面的 Veins updateInterval 也會使用 100 ms。

兩者採用相同數值讓今天的時間關係容易理解，但這不是所有研究都必須遵守的固定規則。

正式實驗仍要依車速、Radio Model 與量測問題評估同步粒度。

先單獨確認場景：

cd ~/omnetpp-workspace/day17-v2x
sumo -c day17.sumocfg

正常結束只能證明 SUMO 場景可載入，還不能證明 Veins Packet Flow 已接通。

步驟 5：建立 Launch Configuration

在 day17.launchd.xml 填入：

<?xml version="1.0"?>
<launch>
    <copy file="day17.net.xml"/>
    <copy file="day17.rou.xml"/>
    <copy file="day17.sumocfg" type="config"/>
</launch>

veins_launchd 會把三份檔案放進本次 Run 的暫存目錄，再啟動獨立 SUMO Instance。

步驟 6：定義研究用 Message

在 Day17StatusMessage.msg 填入：

import veins.base.utils.Coord;
import veins.modules.messages.BaseFrame1609_4;

packet Day17StatusMessage extends BaseFrame1609_4
{
    string senderId;
    int sequenceNumber = 0;
    Coord senderPosition;
    double senderSpeed = 0;
    simtime_t sentAt;
}

OMNeT++ Message Compiler 會依這份 .msg 產生 Day17StatusMessage_m.h 與對應實作，讓 C++ 程式可以使用 setSenderId()、getSenderPosition() 等方法。

BaseFrame1609_4 提供 Veins WAVE 教學模型需要的 Channel、User Priority、PSID 與 Recipient Address 等欄位。

今天新增的欄位則屬於研究用 Application Payload。

步驟 7：宣告 Application Module

在 Day17V2XApp.ned 填入：

package day17;

import org.car2x.veins.modules.application.ieee80211p.DemoBaseApplLayer;

simple Day17V2XApp extends DemoBaseApplLayer
{
    parameters:
        @class(Day17V2XApp);
        double messageInterval @unit(s) = default(1s);
}

這個 Module 繼承 DemoBaseApplLayer，因此可以使用：

• mobility 讀取 TraCI Mobility
• populateWSM() 填入下層需要的欄位
• sendDown() 把 Message 交給 MAC
• onWSM() 處理收到的研究用 Frame

步驟 8：實作傳送、接收與結果紀錄

在 Day17V2XApp.cc 填入：

#include <omnetpp.h>

#include "Day17StatusMessage_m.h"
#include "veins/modules/application/ieee80211p/DemoBaseApplLayer.h"

using namespace omnetpp;
using namespace veins;

class Day17V2XApp : public DemoBaseApplLayer
{
  private:
    cMessage* sendTimer = nullptr;
    int nextSequenceNumber = 0;
    int sentCount = 0;
    int receivedCount = 0;
    cOutVector receptionDelayVector;

  protected:
    void initialize(int stage) override;
    void handleSelfMsg(cMessage* msg) override;
    void onWSM(BaseFrame1609_4* frame) override;
    void finish() override;

  public:
    ~Day17V2XApp() override;
};

Define_Module(Day17V2XApp);

void Day17V2XApp::initialize(int stage)
{
    DemoBaseApplLayer::initialize(stage);

    if (stage == 0) {
        sendTimer = new cMessage("sendStatusTimer");
        receptionDelayVector.setName("receptionDelay");
    }
    else if (stage == 1) {
        const std::string vehicleId = mobility->getExternalId();

        if (vehicleId == "carA") {
            scheduleAt(simTime() + SimTime(1, SIMTIME_S), sendTimer);
        }
        else if (vehicleId == "carB") {
            scheduleAt(simTime() + SimTime(1500, SIMTIME_MS), sendTimer);
        }
    }
}

void Day17V2XApp::handleSelfMsg(cMessage* msg)
{
    if (msg != sendTimer) {
        DemoBaseApplLayer::handleSelfMsg(msg);
        return;
    }

    auto* status = new Day17StatusMessage("day17Status");
    populateWSM(status);

    status->setSenderId(mobility->getExternalId().c_str());
    status->setSequenceNumber(nextSequenceNumber++);
    status->setSenderPosition(curPosition);
    status->setSenderSpeed(mobility->getSpeed());
    status->setSentAt(simTime());

    sentCount++;

    EV_INFO << "SEND sender=" << status->getSenderId()
            << " seq=" << status->getSequenceNumber()
            << " position=" << status->getSenderPosition()
            << " speed=" << status->getSenderSpeed()
            << " time=" << status->getSentAt() << "\n";

    sendDown(status);
    scheduleAt(simTime() + par("messageInterval"), sendTimer);
}

void Day17V2XApp::onWSM(BaseFrame1609_4* frame)
{
    auto* status = check_and_cast<Day17StatusMessage*>(frame);
    const simtime_t delay = simTime() - status->getSentAt();

    receivedCount++;
    receptionDelayVector.record(delay);

    EV_INFO << "RECV receiver=" << mobility->getExternalId()
            << " sender=" << status->getSenderId()
            << " seq=" << status->getSequenceNumber()
            << " declaredPosition=" << status->getSenderPosition()
            << " receiverPosition=" << curPosition
            << " delay=" << delay << "\n";

    findHost()->getDisplayString().setTagArg("i", 1, "green");
}

void Day17V2XApp::finish()
{
    recordScalar("day17Sent", sentCount);
    recordScalar("day17Received", receivedCount);
    DemoBaseApplLayer::finish();
}

Day17V2XApp::~Day17V2XApp()
{
    cancelAndDelete(sendTimer);
}

這段程式有五個重要細節。

1. 先呼叫 Parent initialize()

DemoBaseApplLayer::initialize(stage) 會準備 Mobility、MAC 與統計欄位。

如果跳過 Parent Initialization，mobility 或 mac 可能尚未可用。

2. 依 SUMO Vehicle ID 錯開第一個 Timer

carA 在建立後 1 秒送出第一筆，carB 則在 1.5 秒送出。

後續都使用 messageInterval = 1s。

這些時間是教學設定，不是 BSM 或 CAM 的標準傳送週期。

3. populateWSM() 預設建立 Broadcast

沒有提供特定 Recipient 時，populateWSM() 會使用 L2 Broadcast Address，並依 dataOnSch 等參數設定 Channel 與 User Priority。

4. sendDown() 後不再操作 Message

呼叫 sendDown(status) 後，Message Ownership 已交給 OMNeT++／下層 Module。

目前 Application 不應再讀寫或刪除 status。

5. onWSM() 不刪除收到的 Frame

Veins 的 DemoBaseApplLayer::handleLowerMsg() 會在 onWSM() 返回後刪除收到的 Message。

因此這個 Callback 只讀取欄位與記錄結果，不自行 delete frame，避免 Double Free。

步驟 9：建立頂層 Scenario

在 Day17Scenario.ned 填入：

package day17;

import org.car2x.veins.nodes.Scenario;

network Day17Scenario extends Scenario
{
}

Scenario 已經包含：

• TraCIScenarioManagerLaunchd
• ConnectionManager
• ObstacleControl
• AnnotationManager
• Runtime 動態建立的 Car Module

今天不加入 RSU，讓場景只保留兩台 Vehicle Node。

步驟 10：設定耦合、Radio 與 Application

在 omnetpp.ini 填入：

[General]
network = day17.Day17Scenario
sim-time-limit = 35s
debug-on-errors = true
print-undisposed = true

**.scalar-recording = true
**.vector-recording = true

*.playgroundSizeX = 1200m
*.playgroundSizeY = 800m
*.playgroundSizeZ = 50m

*.obstacles.obstacles = xmldoc("config.xml", "//AnalogueModel[@type='SimpleObstacleShadowing']/obstacles")

*.manager.updateInterval = 0.1s
*.manager.host = "localhost"
*.manager.port = 9999
*.manager.autoShutdown = true
*.manager.launchConfig = xmldoc("day17.launchd.xml")

*.connectionManager.sendDirect = true
*.connectionManager.maxInterfDist = 1000m
*.connectionManager.drawMaxIntfDist = false

*.**.nic.mac1609_4.useServiceChannel = false
*.**.nic.mac1609_4.txPower = 20mW
*.**.nic.mac1609_4.bitrate = 6Mbps

*.**.nic.phy80211p.minPowerLevel = -110dBm
*.**.nic.phy80211p.useNoiseFloor = true
*.**.nic.phy80211p.noiseFloor = -98dBm
*.**.nic.phy80211p.decider = xmldoc("config.xml")
*.**.nic.phy80211p.analogueModels = xmldoc("config.xml")
*.**.nic.phy80211p.usePropagationDelay = true
*.**.nic.phy80211p.antenna = xmldoc("antenna.xml", "/root/Antenna[@id='monopole']")

*.node[*].applType = "day17.Day17V2XApp"
*.node[*].appl.headerLength = 80bit
*.node[*].appl.sendBeacons = false
*.node[*].appl.dataOnSch = false
*.node[*].appl.dataLengthBits = 320bit
*.node[*].appl.dataUserPriority = 5
*.node[*].appl.messageInterval = 1s

*.node[*].veinsmobility.x = 0
*.node[*].veinsmobility.y = 0
*.node[*].veinsmobility.z = 0
*.node[*].veinsmobility.setHostSpeed = false

上面的 PHY、MAC 與 Antenna 設定沿用 Veins 5.3.1 官方 Example 作為教學基準。

它們不是經過特定城市、車款或天線量測校正的參數。

正式研究必須說明模型選擇、參數來源、敏感度分析與限制，不能因為官方 Example 能執行，就直接把結果當成道路實測效能。

sendBeacons = false 也很重要。

今天不用 Veins 內建的週期 DemoSafetyMessage，而是由 sendStatusTimer 建立自訂 Day17StatusMessage，避免兩種週期訊息同時出現而混淆結果。

步驟 11：Build Project

在 IDE 執行：

Project
  → Clean
  → 選擇 day17-v2x

Project
  → Build Project

Build 過程會先由 Message Compiler 產生 Day17StatusMessage_m.*，再編譯 Day17V2XApp.cc。

若出現找不到 Veins Header 或 NED Type，依序確認：

1. Project References 是否勾選 veins
2. Veins Project 是否已在同一個 Workspace Build 成功
3. 目前 IDE 是否從 Day 16 的 OMNeT++ 6.1.0 環境啟動
4. Day17StatusMessage.msg 的 Import 路徑是否和 Veins 5.3.1 一致
5. Build Console 最早出現的 Error 是什麼

不要只修最後一行 Linker Error，最前面的 Message Compiler 或 Header Error 通常才是根因。

步驟 12：啟動 veins_launchd

在另一個 Terminal 進入 Veins Root：

cd ~/src/veins-5.3.1
./bin/veins_launchd -vv -c "$(command -v sumo)"

確認畫面出現：

Listening on port 9999

保持 Terminal 開啟。

今天仍使用 localhost，不把 veins_launchd 暴露到外部網路。

步驟 13：用 Qtenv 逐步觀察 Packet Flow

在 IDE 選取 omnetpp.ini，執行：

Run As
  → OMNeT++ Simulation
  → Qtenv

模擬開始後先觀察：

1. node[0] 與 node[1] 是否由 Manager 動態建立
2. 兩個 Node 的 veinsmobility Position 是否每 100 ms 更新
3. Module Log 是否在約第 1 秒出現 SEND sender=carA
4. 是否在稍後出現 RECV receiver=carB sender=carA
5. 約第 1.5 秒是否出現 SEND sender=carB
6. 是否出現 RECV receiver=carA sender=carB

Log 的實際 Module Path 與小數時間會依 Runtime Event 決定，不需要和某一張教學畫面完全相同。

核心關係應該是：

SEND sender=carA seq=0
  → RECV receiver=carB sender=carA seq=0

SEND sender=carB seq=0
  → RECV receiver=carA sender=carB seq=0

如果只看到 SEND 而沒有 RECV，先檢查兩台車的距離、Radio Parameter、config.xml、Antenna 設定與 PHY Log。

不要因為 Coupling 正常就把問題歸咎於 TraCI。

步驟 14：用 Cmdenv 留下可重現結果

Qtenv 適合理解事件，但正式保存結果應再用 Cmdenv 執行一次。

在 Project Run Configuration 選擇 Cmdenv，或從已設定好 Project Library 與 NED Path 的環境執行對應 Run Command。

模擬正常到達第 35 秒後，results/ 應包含 .sca 與 .vec 等結果檔。

在 OMNeT++ Result Analysis 中檢查：

不要先寫死精確收件數。

兩台車在不同時間位置不同，無線接收也受到模型參數影響。

今天真正要驗證的是：兩個方向都有接收事件，傳送與接收序號能對上，結果檔也保存了延遲資料。

如何從結果回答三個問題？

問題一：兩台車真的都送過訊息嗎？

查看兩個 Application Module 的 day17Sent 與 generatedWSMs。

如果兩者都大於 0，並且 Log 分別出現 sender=carA 與 sender=carB，可以確認兩台車都執行過傳送邏輯。

問題二：訊息真的到達另一台車的 Application 嗎？

查看 day17Received、receivedWSMs 與 RECV Log。

RECV receiver=carB sender=carA 表示 carA 的 Message 已走到 carB Application。

反方向紀錄則證明 carB 的 Message 到達 carA。

問題三：訊息產生時的位置和接收時的位置有何不同？

declaredPosition 是傳送端建立 Message 時寫入的座標，receiverPosition 則是接收端處理 Message 時自己的目前座標。

這兩個欄位本來就不應相等。

可以進一步計算兩車距離，也能比較相鄰序號的宣告位置是否形成連續軌跡。

但今天的延遲通常遠小於 100 ms Mobility Update Interval，因此不要從單一短 Run 過度推論真實車輛動態與無線延遲關係。

常見失敗現象怎麼判斷？

除錯時先判斷問題位於：

Traffic
  → Coupling
  → Dynamic Node
  → Application Timer
  → MAC／PHY
  → Receiver Application
  → Result Recording

一次只往下一層，會比同時修改 Route、Radio 與 C++ 更容易找到根因。

這個模型還不能代表什麼？

完成 Message Exchange 後，仍要主動列出限制：

• Day17StatusMessage 不是標準 BSM／CAM 編碼
• 沒有憑證、數位簽章與安全標頭
• 沒有驗證 Sender 是否有權宣告這個身分
• sequenceNumber 還沒有形成完整防重放視窗
• 宣告位置直接取自 SUMO Ground Truth，尚未加入感測誤差
• Radio Parameter 沿用官方 Example，沒有完成場域校正
• 場景只有兩台車，沒有高密度頻道競爭
• 沒有建築物或其他車輛遮蔽模型的場景驗證
• 沒有 Application ACK、重試與遺失處理
• 沒有讓收到的訊息改變車速或 Route

因此今天的結論只能是：

在這組版本、路網與模型設定下，兩個由 SUMO 驅動的 Veins Vehicle Node 完成了雙向研究用 Message Exchange，並留下 Application 接收與延遲結果。

不能把它改寫成「真實 V2X 在道路上保證可靠」，也不能說「訊息收到，所以位置一定正確」。

模擬器任務關卡：留下第一份 Packet Flow 證據

完成後保存：

Veins／OMNeT++／SUMO Version Tuple
day17.net.xml／day17.rou.xml／day17.sumocfg
day17.launchd.xml／omnetpp.ini
Day17StatusMessage.msg
Day17V2XApp.ned／Day17V2XApp.cc
Random Seed 與 sim-time-limit
Scalar／Vector Result

這些檔案會成為後續 Baseline。

Day 21 可以只修改 Payload 的宣告位置，Day 22 再加入合理性檢查，Day 30 則比較 Baseline、Attack 與 Mitigation。

安全與法律提醒： 本篇所有訊息只在本機模擬環境中傳送，不會對道路車輛、公共 RSU、行動網路或他人的設備發送資料。veins_launchd 維持在 localhost 或受控隔離網路，不任意暴露到公開網路。

從資安角度看第一筆 V2X Message

今天的 Message 沒有任何安全驗證，因此接收端只是把 senderId 當成 Payload 字串顯示。

它不能證明：

• 發送者真的就是 carA
• 同一個 Physical Node 沒有宣告其他身分
• senderPosition 和 SUMO Ground Truth 相同
• sequenceNumber 沒有被重設或重送
• Message 在更高層具有授權與可信時間

這也正是後續 V2X 攻擊面會從哪裡開始。

可以先把今天的信任鏈拆成：

SUMO Ground Truth
  → Sender Application 讀取位置
  → Payload 宣告 senderId／position／speed／time
  → 無線模型傳送
  → Receiver Application 收到 Payload
  → 尚未進行安全驗證與合理性檢查

未來加入簽章後，也只能提高來源與受保護內容完整性的信心。

接收端仍要比較時間、位置、速度、道路與其他觀察，判斷內容是否合理。

今天留下的 Ground Truth 與 Payload 欄位，正是進行這項比較的基礎。

今日重點

• SUMO Vehicle、OMNeT++ Vehicle Node 與 V2X Message 位於不同層次，需要透過 TraCI、Mobility 與 Application 串起來
• Car Compound Module 由 Application、NIC 與 TraCIMobility 共同完成移動節點通訊
• Day17StatusMessage 是研究用 Payload，不是標準 BSM 或 CAM
• Self-message 用來安排週期傳送，populateWSM() 準備下層欄位，sendDown() 將 Message 交給 MAC
• onWSM() 被呼叫，才代表 Message 已到達接收端 Application
• L2 Broadcast 不保證所有節點收到，也不提供應用層確認
• SUMO Vehicle ID、OMNeT++ Module Path、L2 Address 與 Payload Sender ID 不能混為一談
• sendDown() 後 Message Ownership 已交給下層，接收 Callback 也要遵守 Veins 的刪除流程
• Qtenv 用來理解事件，Log、Scalar 與 Vector 才是可比較的實驗證據
• 封包收到不代表內容可信，來源、新鮮度與位置合理性仍要另外驗證

明日預告

今天完成了第一筆雙向 V2X Message Exchange，也知道成功接收不代表訊息內容可信。

Day 18 將把視野從這兩台模擬車拉回整個聯網車輛，盤點 CAN、OBD、Bluetooth、Wi-Fi、Cellular、V2X 與 OTA 等常見攻擊面，並分清楚入口、弱點與攻擊路徑。

參考資料

• Veins：官方 Tutorial
• Veins：Modules 與 IEEE 802.11p／WAVE 模型
• Veins：5.3.1 Download 與 Compatibility
• Veins 5.3.1：Car.ned Vehicle Node 結構
• Veins 5.3.1：DemoBaseApplLayer Header
• Veins 5.3.1：DemoBaseApplLayer Message 處理與統計實作
• Veins 5.3.1：BaseFrame1609_4.msg
• Veins 5.3.1：官方 Example omnetpp.ini
• OMNeT++：Simulation Manual — Message Definitions
• OMNeT++：cMessage API
• Eclipse SUMO：Vehicle、Vehicle Type 與 Route
• Eclipse SUMO：TraCI
