Day 14 的 demo_car 會沿著兩座號誌路口移動，Day 15 的 carA 與 carB 則會交換 Message。

問題是，這兩個世界目前彼此不知道對方的存在：

SUMO 的 demo_car
  → 知道 Route、Lane、Position 與 Speed
  → 不知道 Application、Radio 與 Packet

OMNeT++ 的 carA／carB
  → 知道 Module、Message、Channel 與 Event
  → 不知道真實路網上的位置與交通狀態

如果只把 Day 14 的路網背景貼到 OMNeT++ 畫面上，車輛位置不會因此同步。

如果只把 SUMO 的軌跡輸出讀進分析工具，也無法讓網路事件在模擬執行中改變車速或 Route。

今天要用 **TraCI（Traffic Control Interface，交通控制介面）**與 Veins，把兩套模擬器接成一個共同推進的實驗：SUMO 負責交通，OMNeT++ 負責網路事件，Veins 則管理同步與動態節點。

今天的學習目標

讀完這篇文章，你應該能夠：

1. 說明 SUMO、OMNeT++、TraCI、Veins 與 veins_launchd 的分工
2. 解釋 Online Coupling 和離線軌跡重播的差異
3. 說明兩套模擬器如何按時間同步推進
4. 解釋 SUMO Vehicle 如何對應到 OMNeT++ Vehicle Node
5. 說明 updateInterval 對 Mobility 更新與實驗精度的影響
6. 找出雙向耦合中的資料方向與信任邊界
7. 使用官方範例驗證 SUMO 與 OMNeT++ 已經成功接通
8. 留下版本、啟動紀錄與動態節點生命週期證據

為什麼不能只把兩個模擬器各跑一次？

最簡單的做法，是先讓 SUMO 完成交通模擬，輸出 FCD 軌跡，再讓網路模擬器依照軌跡移動節點。

這種離線方式適合處理單向資料流：

SUMO 完成模擬
  → 輸出車輛軌跡
  → OMNeT++ 讀取軌跡
  → 執行網路模擬

但它有一個明顯限制。

如果 carA 收到道路事件訊息後決定改道，SUMO 的原始軌跡已經產生完畢，這次網路事件無法回頭改變交通行為。

Online Coupling（線上耦合）則讓兩套模擬器在執行期間持續交換資料：

SUMO 更新車輛移動
  → OMNeT++ 更新 Vehicle Node 位置
  → 網路與應用事件發生
  → 視研究情境要求 SUMO 改速、停車或改道
  → 進入下一次同步

兩種方式沒有絕對好壞，應依研究問題選擇。

本系列 Day 30 的主線案例，需要比較真實模擬位置、對外宣告位置與接收端反應。

如果後續還要觀察錯誤訊息是否讓車輛改道或停車，線上耦合會更符合實驗需要。

五個元件各自負責什麼？

把 SUMO 和 OMNeT++ 接起來時，最容易把 TraCI 與 Veins 當成同一個東西。

先分開五個角色：

可以把 TraCI 理解成兩套模擬器交換交通狀態與控制命令的語言。

Veins 則是使用這個語言的整合框架，替 OMNeT++ 管理 SUMO Connection、Vehicle Node 與 Mobility Update，並提供可選用的車聯網通訊模型。

TraCI 到底傳什麼？

TraCI 採用 TCP Client／Server 架構。

SUMO 是 Server，控制它的外部程式是 Client。

Client 可以要求 SUMO：

• 執行下一個 Simulation Step
• 取得 Vehicle ID List
• 讀取車輛位置、速度與 Road ID
• 訂閱車輛或模擬狀態的更新
• 改變車速、Route、號誌或其他受支援狀態
• 關閉或重新載入模擬

TraCI 的核心不只是「查詢目前位置」。

SUMO 在 TraCI Mode 下，必須由 Client 發出 Simulation Step Command 才會繼續推進。

這讓整合層能控制兩套模擬器的共同時間，不會讓 SUMO 先跑到 100 秒，而 OMNeT++ 還停在 20 秒處理封包。

TCP 只提供 TraCI 的傳輸通道，不代表資料已經完成密碼學身分驗證，也不代表這個 Port 適合暴露到不受信任的網路。

Veins 如何把兩套模擬器接起來？

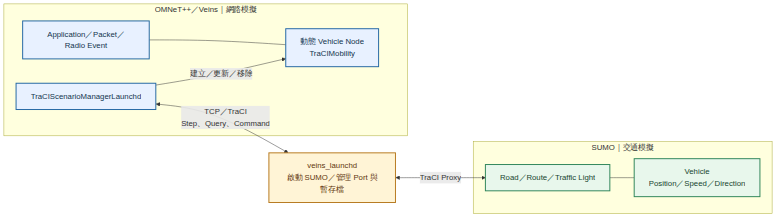

圖 1：SUMO 負責交通狀態，OMNeT++ 負責網路事件。Veins 透過 TraCI 同步兩邊，veins_launchd 則協助啟動及管理 SUMO Instance

在 Veins 5.3.1 的典型架構中，TraCIScenarioManagerLaunchd 是 OMNeT++ 端的重要管理元件。

它會連到 veins_launchd，由後者啟動 SUMO，再把 TraCI Command 轉送給對應的 SUMO Instance。

這個管理元件會負責：

• 按設定的間隔要求 SUMO 推進
• 訂閱 Vehicle 建立、移動與離開等事件
• 為 SUMO 中出現的 Vehicle 建立 OMNeT++ Compound Module
• 透過 TraCIMobility 更新 Position、Speed 與 Direction 等狀態
• 在 Vehicle 離開 SUMO 後移除對應的 OMNeT++ Node
• 讓應用程式視需要透過 TraCI Command Interface 影響交通模擬

veins_launchd 讓批次實驗更方便，因為每一個 OMNeT++ Run 都能取得獨立的 SUMO Process 與暫存場景。

它預設監聽 127.0.0.1:9999，也就是只接受本機連線。

除非已有明確的隔離與存取設計，不要為了跨機器方便就把它綁定到所有網路介面。

兩套模擬時間如何同步？

Day 15 學過，OMNeT++ 的 Simulation Time 會直接跳到下一筆 Event。

SUMO 則按照自己的 Step Length 更新交通狀態。

耦合時，整合層會在兩者之間安排同步點。

圖 2：每次同步先讓 SUMO 推進並回傳交通狀態，再更新 OMNeT++ 動態節點。OMNeT++ 可在下一個同步點前處理多筆網路事件

假設 updateInterval = 100 ms，可以先用下面的概念流程理解：

t = 10.0 s
  → Veins 要求 SUMO 推進到下一個同步點
  → SUMO 更新車輛位置與交通狀態
  → TraCI 回傳新增、離開與狀態更新
  → Veins 更新 OMNeT++ Vehicle Node

t = 10.0 s 到 10.1 s 之間
  → OMNeT++ 處理 Beacon、Reception、Timer 與其他網路事件

t = 10.1 s
  → 再次同步 SUMO 與 Mobility

網路事件不必和 SUMO Step 一樣每 100 ms 才能發生。

例如 Packet 可以在 10.023 s 送出，在 10.024 s 到達，OMNeT++ 仍會依離散事件時間處理。

但 Vehicle Position 的更新粒度會受到耦合間隔影響。

updateInterval 越小越好嗎？

updateInterval 決定 Veins 多久和 SUMO 同步一次 Mobility 狀態。

較小的間隔可以更頻繁地更新 Position 與 Speed，卻也會增加 TraCI Command、Module Update 與 Simulation Event 的成本。

不能只因為電腦跑得動，就把數值調到極小。

合理設定要配合：

• SUMO Step Length
• 車速與道路幾何
• Radio Range 與 Propagation Model
• 應用訊息週期
• 要量測的 Delay 與事件持續時間
• 節點數量與可接受的執行成本

還要把實際使用值寫進實驗設定與報告。

否則另一位研究者即使拿到相同路網，也可能因同步粒度不同而得到不一樣的鄰居關係與 Packet Reception 結果。

一台 SUMO Vehicle 如何變成 OMNeT++ Node？

Veins 會依 SUMO 中的 Vehicle 生命週期，動態建立或刪除 OMNeT++ Module。

可以先拆成四個階段：

這裡最重要的邊界是：Network 裡看見的 Node 數量可以隨時間改變。

Day 15 的 carA 與 carB 在 NED 中固定存在。

Veins 的 node[0]、node[1] 等名稱則可能是 Runtime 動態建立的 Module，不能只靠陣列索引當成車輛的長期身分。

SUMO ID、Module Path 與應用身分不要混用

同一台概念車輛可能同時有多種識別方式：

它們可以建立映射，卻不應被當成同一個欄位。

例如 node[3] 是 OMNeT++ Runtime 名稱，不代表它的 V2X Temporary ID 必然是 3，也不代表重新執行後仍對應同一台車。

這條邊界到了 Day 21 的 Sybil Attack 會更重要：一個 Physical Node 可能宣告多個應用身分，而 SUMO Ground Truth 仍只有一台車。

Mobility 為什麼會影響無線網路結果？

車輛位置不是只用來做動畫。

在無線模型中，Position 與移動會影響：

• 傳送端與接收端距離
• Propagation Delay 與 Path Loss
• 建築物或其他車輛造成的 Shadowing
• 哪些節點位於可能的通訊範圍
• 頻道競爭者與 Hidden Node 關係
• 接觸時間與可交換的訊息數量

假設兩台車以相反方向接近，只在短時間內落入可通訊範圍。

如果 Mobility Update 太粗，模擬可能從「尚未靠近」直接跳到「已經錯身」，漏掉中間的接觸窗口。

但也不能只用幾何距離決定封包一定收到。

Radio Model 還要考慮發射功率、頻率、天線、干擾、雜訊、MAC 與實際選用的 Propagation Model。

Mobility 同步成功，只證明車輛位置已經進入網路模型，不代表 IEEE 802.11p、C-V2X 或任何真實 Radio 已經被正確建模。

雙向耦合可以讓網路事件改變交通

Veins 不只把 SUMO Position 搬到 OMNeT++。

應用 Module 也可以透過 TraCICommandInterface 與對應的 Vehicle Command Interface 改變交通模擬。

研究情境可能包含：

• 收到壅塞資訊後改變 Route
• 收到道路事件後調整 Speed
• 建立或移除 Vehicle
• 改變 Traffic Light Program
• 在模擬中加入 Polygon 或 Point of Interest

這讓 V2X 應用可以形成閉環：

交通狀態
  → 影響無線通訊
  → 產生應用訊息
  → 改變車輛行為
  → 再次改變交通狀態

不過，雙向能力也會讓因果關係更複雜。

如果攻擊組同時改變 Message Rate、Route 與 Traffic Demand，就很難判斷結果由哪一項造成。

正式實驗仍應從 Baseline 開始，一次只改變研究問題需要的主要變因。

版本相容性不能用「都是最新版」判斷

Day 15 使用 OMNeT++ 6.4.0 學習 Core 概念。

但「OMNeT++ 6.4.0 可以單獨執行」不代表它已經和目前 Veins Release 完成相容性驗證。

Veins 官方目前列出的穩定版是 5.3.1，官方 Tutorial 採用的組合為：

Veins Compatibility 頁也將 OMNeT++ 6.1.0 與 SUMO 1.22.0 列為可用版本。

因此今天使用獨立的相容環境，不把 Veins 直接塞進 Day 15 的 OMNeT++ 6.4.0 環境。

未來若要升級任一元件，至少要重新驗證：

• Veins 能否完成 Build
• veins_launchd 能否啟動選定的 SUMO
• TraCI Version Negotiation 是否成功
• 官方 Example 能否完整結束
• 動態 Node 是否正確建立與刪除
• Radio、Result Recording 與自訂 Application 是否仍符合預期

研究報告也應保存完整 Version Tuple，不要只寫「使用最新版本」。

今日實作：跑通第一個 SUMO + OMNeT++ 耦合場景

今天先使用 Veins 5.3.1 內建的官方 Example，目標是證明兩套模擬器已經接通。

我們只觀察同步與 Vehicle Node 生命週期，不把 Example 的 Application 行為當成今天的研究結果。

完整流程是：

確認相容版本
  → 單獨驗證 SUMO Scenario
  → 啟動 veins_launchd
  → 執行 OMNeT++ Example
  → 觀察動態 Vehicle Node
  → 保存啟動與同步證據

步驟 1：準備相容環境

依 Veins 官方 Tutorial 準備 Veins 5.3.1、OMNeT++ 6.1.0 與 SUMO 1.22.0。

如果 Day 15 已經建立 OMNeT++ 6.4.0 環境，請保留原環境，再另外建立 Day 16 使用的相容 Workspace。

進入正確的 OMNeT++ Shell 後，先記錄版本：

opp_run -h | head -n 5
sumo --version | head -n 5

Veins 若由 Release Archive 解壓縮，記錄目錄名稱與下載頁提供的 SHA-512 Checksum。

若使用 Git Checkout，另外記錄：

git -C ~/src/veins-5.3.1 describe --tags --always
git -C ~/src/veins-5.3.1 status --short

Release Archive 不含 .git 時，不執行這兩行即可。

完成後應能確認：

OMNeT++ 6.1.0
SUMO 1.22.0
Veins 5.3.1

不要只看資料夾名稱，仍要保存實際命令輸出與下載檔驗證資訊。

步驟 2：Build Veins

在 OMNeT++ IDE 匯入 Veins Project：

File
  → Import
  → General
  → Existing Projects into Workspace
  → 選擇 veins-5.3.1

接著執行：

Project
  → Build All

Build Console 不應出現 Compiler 或 Linker Error。

如果 Build 失敗，先回頭確認目前 Shell 中的 OMNeT++ Version，不要直接忽略錯誤或任意修改 Veins Source。

步驟 3：先單獨驗證 SUMO Scenario

在 Veins Root 執行：

cd ~/src/veins-5.3.1/examples/veins
sumo -c erlangen.sumo.cfg

正常情況會顯示 Configuration 載入完成，接著在模擬結束後回到 Shell。

這一步只證明 SUMO 能讀取 Example 的 Network、Route 與 Configuration。

它還沒有證明 OMNeT++ 與 TraCI 已經接通。

步驟 4：啟動 veins_launchd

開啟另一個 Terminal，回到 Veins Root：

cd ~/src/veins-5.3.1
./bin/veins_launchd -vv -c "$(command -v sumo)"

正常啟動後應看到：

Listening on port 9999

保持這個 Terminal 開啟。

-vv 會保留較詳細的啟動與 Proxy Log，適合今天的整合除錯。

預設只綁定 127.0.0.1，今天不修改 Bind Address，也不開放 Firewall Port 給其他主機。

步驟 5：執行官方 Veins Example

回到 OMNeT++ IDE，在 Veins Project 開啟：

examples/veins/omnetpp.ini

接著選擇：

Run As
  → OMNeT++ Simulation

使用 Default Configuration 與 Qtenv。

也可以在已完成 Build 且環境路徑正確的 Shell 中執行：

cd ~/src/veins-5.3.1/examples/veins
./run -u Qtenv -c Default

如果 Qtenv 無法連線，依序檢查：

1. veins_launchd 是否仍顯示 Listening on port 9999
2. omnetpp.ini 的 *.manager.host 是否為 localhost
3. *.manager.port 是否為 9999
4. erlangen.launchd.xml 引用的檔案是否存在
5. sumo Command 是否指向 1.22.0
6. Build Console 是否有未處理的錯誤

步驟 6：觀察 veins_launchd 啟動紀錄

OMNeT++ 開始執行後，veins_launchd Terminal 應出現新的 Connection，接著建立暫存目錄、尋找可用 Port 並啟動 SUMO。

觀察重點包括：

Connection from 127.0.0.1
Creating temporary directory
Starting SUMO
Connecting to SUMO
Starting proxy mode

SUMO 啟動速度不固定，veins_launchd 可能在成功前重試連線。

短暫出現一次或數次 Connection Refused，不一定表示整個實驗失敗，仍要看後面是否進入 Proxy Mode，以及 Qtenv 是否持續執行。

步驟 7：在 Qtenv 觀察動態 Vehicle Node

使用 Run 或 Step 執行模擬，再展開 Module Tree。

你應該會看見 node[0]、node[1] 等 Vehicle Node 隨 SUMO 車輛出發而建立，也會在對應 Vehicle 離開交通模擬後被移除。

選擇其中一個 Node，檢查它包含的 veinsmobility Module，並觀察 Position 或 Display 會隨同步點更新。

這一步要留下三項證據：

只看到 SUMO GUI 裡有車，不能證明 OMNeT++ Node 已同步。

只看到 Qtenv 有固定 Module，也不能證明它們來自 SUMO Vehicle。

步驟 8：讀懂四個關鍵設定

官方 Example 的 omnetpp.ini 包含：

*.manager.updateInterval = 1s
*.manager.host = "localhost"
*.manager.port = 9999
*.manager.autoShutdown = true
*.manager.launchConfig = xmldoc("erlangen.launchd.xml")

erlangen.launchd.xml 則會列出需要複製到暫存目錄的 Network、Route、Polygon 與 SUMO Configuration。

這兩份設定的分工是：

omnetpp.ini
  → 這次 OMNeT++ Run 如何連到整合層？多久同步一次？

launchd.xml
  → 啟動 SUMO 前要準備哪些場景檔？哪一份是主 Configuration？

把 Day 14 場景接進來前要準備什麼？

Day 14 已經有：

day14.net.xml
day14.rou.xml
day14.sumocfg

要讓 veins_launchd 準備這組場景，可以建立一份概念性的 day14.launchd.xml：

<?xml version="1.0"?>
<launch>
    <copy file="day14.net.xml"/>
    <copy file="day14.rou.xml"/>
    <copy file="day14.sumocfg" type="config"/>
</launch>

接著讓 Manager 的 launchConfig 指向它：

*.manager.launchConfig = xmldoc("day14.launchd.xml")

不過，只有這兩項修改還不等於完整 V2X Scenario。

OMNeT++ 端仍要決定：

• 每台 SUMO Vehicle 要建立哪一種 Module Type
• Vehicle Node 裡使用哪一種 Application
• 是否加入 NIC、Radio 與 Connection Manager
• Radio Parameter 與 Propagation Model 如何設定
• 要記錄哪些 Mobility 與 Packet Result

今天先把整合架構與官方 Example 跑通。

Day 17 才會建立兩台可辨識的 Vehicle Node，讓它們交換第一筆研究用 V2X Message。

常見失敗現象怎麼判斷？

這張表的重點，是先判斷問題位於交通、耦合、Mobility 還是網路模型。

把所有錯誤都歸因於 TraCI，只會讓除錯方向更混亂。

模擬器任務關卡：留下第一份耦合證據

這一關不新增攻擊行為，也不把官方 Example 的 Application Result 當成自訂研究結論。

今天的合格成果，是能用證據回答：

1. 哪一個 Process 負責交通模擬？
2. 哪一個 Module 負責同步？
3. Vehicle Node 在什麼時候被建立與移除？
4. Mobility 多久更新一次？
5. 目前使用的完整版本組合是什麼？

安全與法律提醒： 本篇只在本機模擬環境使用 TraCI 與無線網路模型，不會對道路車輛、RSU、行動網路或公共基礎設施傳送資料。veins_launchd 應維持在受控的本機或隔離實驗網路，不要任意暴露到公開網路。

從資安角度看耦合模擬

把兩套模擬器接起來後，實驗多了幾項需要保存的資產：

• SUMO Network、Route、Configuration 與 Random Seed
• OMNeT++ NED、C++、INI 與 Result 設定
• Veins、OMNeT++ 與 SUMO 的 Version Tuple
• launchd.xml 與實際啟動 Command
• SUMO Vehicle ID 和 OMNeT++ Module 的映射紀錄
• Mobility Ground Truth 與應用宣告位置
• 攻擊、偵測與交通反應的共同時間軸

還要把兩種資料分開保存：

SUMO／TraCI Mobility
  → 車輛在模擬世界中的 Ground Truth

V2X Application Payload
  → 節點對外宣告的位置、速度或事件

如果惡意節點送出假位置，不應直接修改 SUMO Ground Truth 來假裝攻擊成功。

較清楚的做法，是保留 SUMO 中的真實模擬位置，再只修改對外訊息中的宣告值。

接著比較接收端看到的資料、偵測結果與交通反應，才能回答攻擊真正影響了哪一層。

今日重點

• SUMO 負責交通與 Vehicle Mobility，OMNeT++ 負責網路與應用事件
• TraCI 是 TCP-based Client／Server 介面，能查詢、控制並逐步推進 SUMO
• Veins 使用 TraCI 管理雙向耦合，veins_launchd 則協助啟動獨立 SUMO Instance
• Online Coupling 能讓網路事件回饋交通模擬，離線軌跡重播通常只提供單向 Mobility
• TraCIScenarioManagerLaunchd 會依 SUMO Vehicle 生命週期動態建立、更新與移除 OMNeT++ Node
• updateInterval 影響 Mobility 更新粒度與執行成本，不能只追求最小數值
• SUMO Vehicle ID、OMNeT++ Module Path、Network Address 與 V2X 身分位於不同層次
• Mobility 同步成功不代表 Radio、MAC、V2X Message 與安全機制已經完成建模
• 工具版本必須以相容組合驗證，不能把每個元件的最新版直接混在一起
• Ground Truth Position 與 V2X 宣告位置必須分開保存，才能分析假位置與偵測結果

明日預告

今天已經讓 SUMO Vehicle 變成會隨交通場景建立、移動與離開的 OMNeT++ Node。

Day 17 將在這個耦合環境中指定兩台車，建立第一筆 V2X Message Exchange，並從 Application、Packet Flow 與 Mobility 三個角度確認訊息真的由一台車傳到另一台車。
