前幾天我們把 CNN 拆成不同的部分來認識，在 Day12 我們知道 CNN 和 Dense Neural Network 的差別，Day13 認識了 Convolution、Kernel 與 Feature Map，Day14 則介紹了 Pooling 如何縮小 Feature Map

今天終於要把前面學到的東西全部組合起來，建立我們第一個完整的 CNN 圖片分類模型！

這次的目標不是馬上做出最好的模型，而是先建立一個簡單的 Baseline Model（基準模型）
之後我們調整模型架構、Batch Size、Learning Rate 或其他方法時，就可以和今天的結果比較，看看模型到底有沒有真的進步

一、先回顧 Day11 的 Dense Model

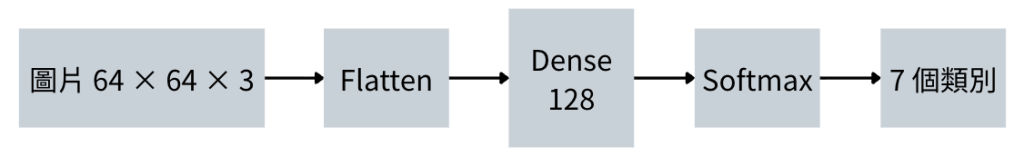

Day11 我們建立的模型大概是：

最大的問題就是圖片一進入模型，很快就被 Flatten 成一串數字

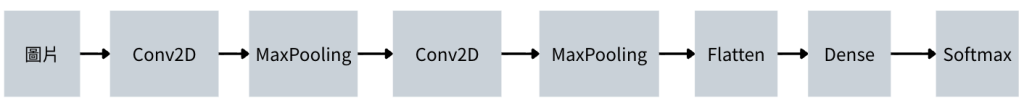

今天我們改成 CNN：

最大的差別就是：在 Flatten 之前，先透過 Convolution 和 Pooling 進行 Feature Extraction

二、建立第一個 CNN

我們繼續使用前面處理好的：

• X_train、y_train
• X_val、y_val
• X_test、y_test
  圖片大小一樣維持 64 × 64 × 3，接著建立模型

import tensorflow as tf

model = tf.keras.Sequential([

    # 輸入圖片：64 × 64，3 代表 RGB 三個 Channel
    tf.keras.layers.Input(shape=(64, 64, 3)),

    # 第一層 Convolution
    # 使用 32 個 3 × 3 Filter 學習圖片的局部特徵
    tf.keras.layers.Conv2D(32, kernel_size=(3, 3), activation="relu", padding="same"),

    # 將 Feature Map 的空間尺寸縮小
    tf.keras.layers.MaxPooling2D(pool_size=(2, 2)),

    # 第二層 Convolution
    # 使用 64 個 Filter 學習更多特徵
    tf.keras.layers.Conv2D(64, kernel_size=(3, 3), activation="relu", padding="same"),

    # 再次縮小 Feature Map
    tf.keras.layers.MaxPooling2D(pool_size=(2, 2)),

    # 將 Feature Map 攤平成一維
    tf.keras.layers.Flatten(),

    # Dense Layer
    tf.keras.layers.Dense(128, activation="relu"),

    # HAM10000 有 7 個類別
    tf.keras.layers.Dense(7, activation="softmax")
])

三、模型裡到底發生了什麼？

這裡我加入了 padding="same"，它可以讓 Convolution 前後的空間尺寸（Height、Width）維持相同，所以第一個 Conv2D 從 64 × 64 × 3 到 64 × 64 × 32，圖片的寬和高仍然是 64 × 64，但最後變成 32，是因為我們使用了 filters=32，也就是產生 32 個輸出 Feature Map

四、Pooling 開始把 Feature Map 變小

接著

tf.keras.layers.MaxPooling2D(pool_size=(2, 2))

就會把 64 × 64 × 32 縮小成 32 × 32 × 32 ，接著第二個 Conv2D 使用 filters=64，因此變成 32 × 32 × 64，再次經過 MaxPooling 變成 16 × 16 × 64，這邊可以發現一個很有趣的變化：

• 圖片的 Width、Height：64 × 64⮕32 × 32⮕16 × 16
• Feature Map 數量：3⮕32⮕64

空間尺寸逐漸縮小，但是 Feature Map 的數量增加，模型就是透過這些 Layer，逐步建立更豐富的特徵表示

五、CNN 最後還是需要 Flatten？

前面一直說 Dense Model 的問題是 Flatten，那為什麼 CNN 最後還是用了：

tf.keras.layers.Flatten()

差別在於 Flatten 的時間點不同

Day11 是：原始圖片直接 Flatten⮕Dense
今天則是經過了幾個Conv2D與Pooling再Flatten

CNN 並不是完全不能使用 Flatten，而是先透過 Convolution 和 Pooling 進行 Feature Extraction，最後再把提取出的 Feature Map 攤平成一維，交給 Dense Layer 進行分類

六、看看模型長什麼樣子

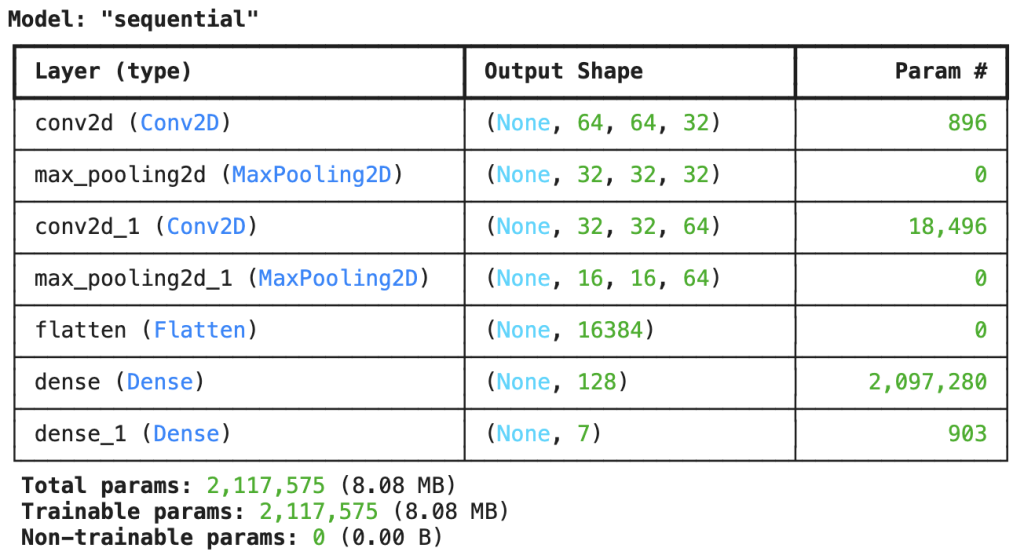

建立完模型後，可以使用model.summary()實際看到每一層到底有多少需要學習的參數

七、Compile

模型建立完成之後，和 Day11 一樣需要 Compile，這次我們先維持和 Dense Model 類似的設定，因為今天的目的，是先建立 CNN Baseline，而不是一次改很多東西，如果一次同時改模型、Optimizer、Learning Rate、Batch Size 等設定，最後反而很難知道到底是哪一個改變造成結果不同

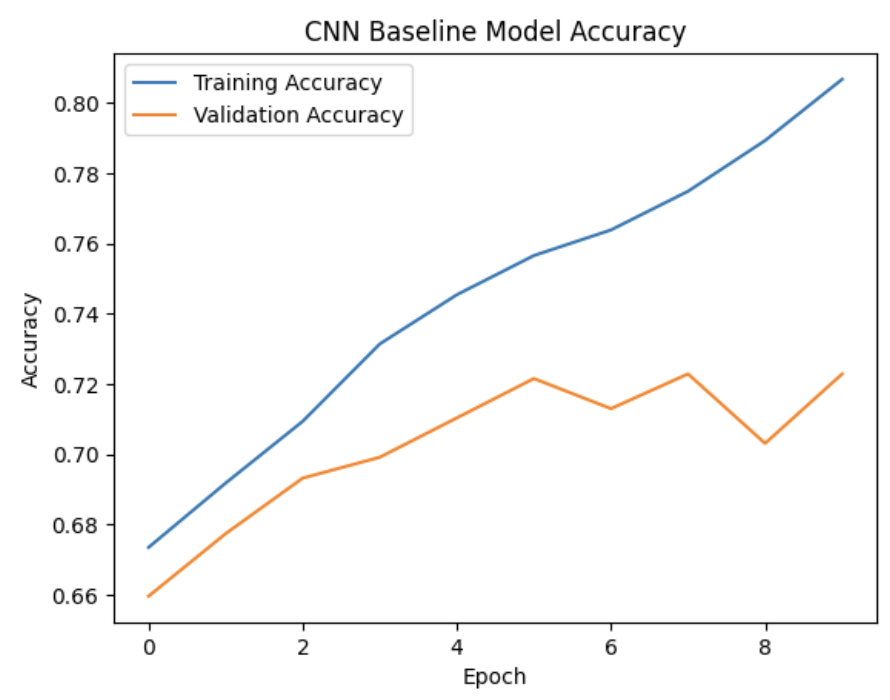

八、開始訓練 CNN、畫出 Accuracy

從結果可以看到，隨著 Epoch 增加，Training Accuracy 持續上升，從一開始約 67.5%，最後提高到約 82.7%

但是 Validation Accuracy 並沒有跟著持續上升，Validation Accuracy 在前幾個 Epoch 上升後，大約在第 5 個 Epoch 達到 72.5% 左右，之後反而開始出現下降與波動

訓練完成後，最後使用先前保留下來的 Test Data 評估模型，這次得到：

Test Loss： 0.7663570046424866
Test Accuracy： 0.7349397540092468

換算成百分比後，這個 CNN Baseline Model 在 Test Data 上的 Accuracy 約為 73.49%，也就是說，在目前的 Test Data 中，模型整體大約有 73.49% 的圖片分類正確

不過，73.49% 就代表模型表現得很好嗎？

這時候就要回想到前面探索 HAM10000 時發現的問題：這個 Dataset 存在明顯的 Class Imbalance，其中 nv 的圖片數量遠高於其他類別

因此，只看整體 Accuracy 還不能知道模型對每一個病灶類別的表現，例如模型可能很會判斷 nv，但對數量較少的 df、vasc 等類別表現較差，最後仍然可以得到看起來不錯的 Accuracy
