今天的工作

1. 部署 Grafana Tempo，把 OTel Collector Gateway 的 Trace pipeline 從 debug exporter 換成真正送資料進去的 exporter
2. 導入 Reloader，讓 otel-gateway／Tempo 修改 ConfigMap 之後不用再靠人工重啟
3. 啟用 APISIX 的 opentelemetry 全域插件，讓閘道本身也成為 Trace 裡的一段 Span
4. 驗證整條 APISIX → OTel Collector → Tempo 的鏈路真的通了

   Day15-17 建好的 Metrics 管道，已經能告訴我們 Canary 版本「延遲變高了」「錯誤率上升了」。但光看這些聚合數字，回答不了下一個問題：這是 demo-app（Canary 版本）本身的問題，還是被閘道層拖慢的？ 明明是閘道的問題卻回滾了 Canary，沒解決到根因；明明是 Canary 真的有問題卻誤判成閘道拖慢，會錯過該回滾的時機。要回答這個問題，得看得到一條完整涵蓋 APISIX → demo-app 的 Trace，才能看出一筆請求的時間到底花在哪一段。

Day07 我們已經驗證過 traceparent：demo-app 的 OTel Java Agent 會自動攔截、解析這個 header，把 trace_id 寫進日誌。trace_id、span_id、彼此的父子關係，可以組成一條 Trace 記錄。trace_id 不是一個獨立的 header，它是 traceparent 這個 header 值裡的一段。Day06、Day15 都提過這個格式。

目前每一筆 Trace 的起點都是 demo-app，我們要把起點往前面延伸，從 APISIX 開始。

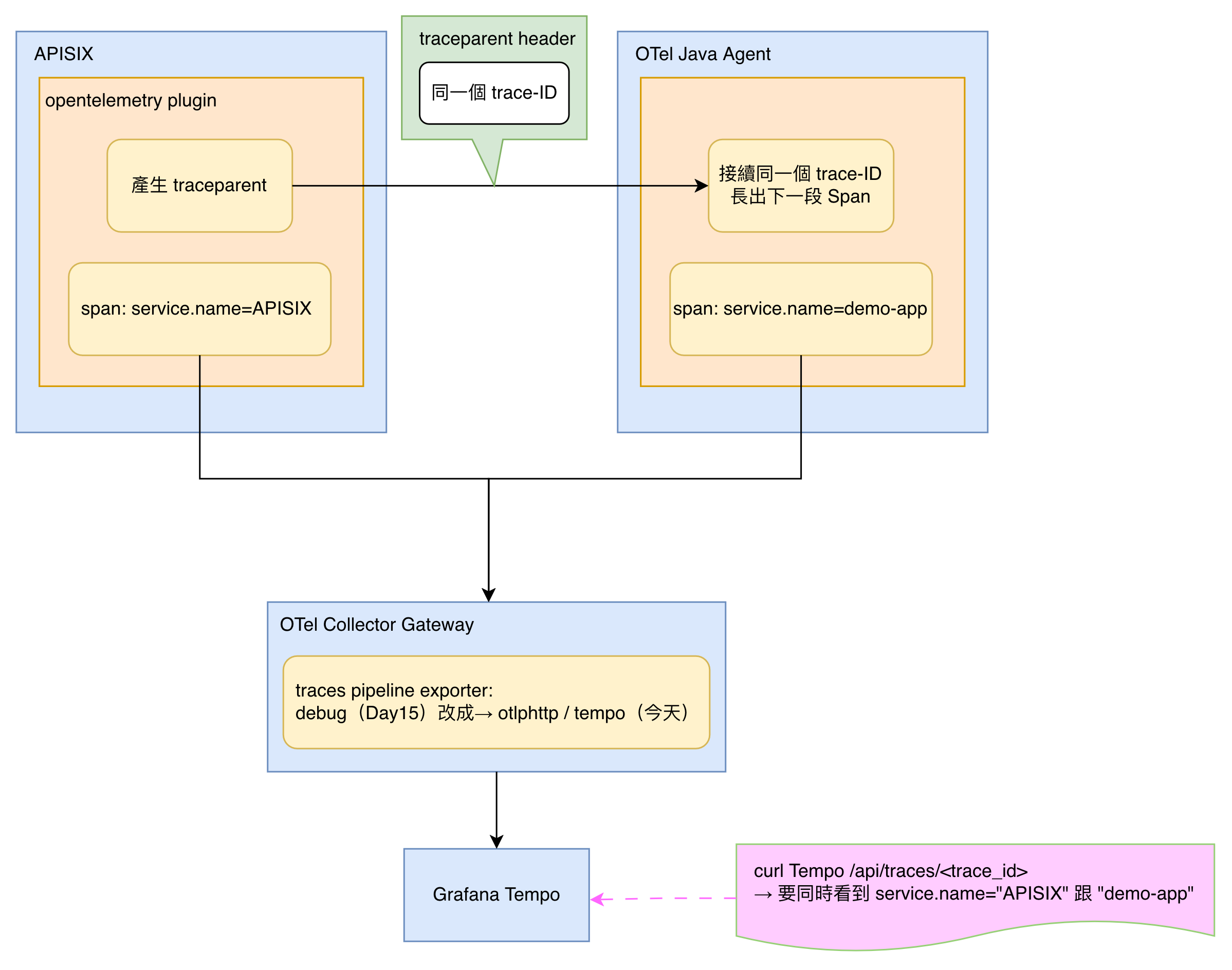

我們要啟用 APISIX 原生的 opentelemetry 插件。它會先嘗試從 request 抽取既有的 traceparent。抽到 的話，APISIX 自己的處理就接成這個既有 Trace 底下的一段子 Span，沿用同一個 trace-ID；抽不到（真實流量的常態），才會自己產生一組全新、符合 W3C 標準的 traceparent。不管是沿用還是新產生，轉發給 demo-app 時都帶著這個 header。demo-app 的 OTel Java Agent 收到後，會接續同一個 Trace-ID，長出下一段 Span。兩段 Span 用同一個 trace-ID 串起來，在 Tempo 裡就能看成一條完整的瀑布圖：閘道處理花了多久、業務邏輯花了多久，一眼看得出來。從今天起，每一筆流量的 Trace 都保證涵蓋 APISIX 這一段，不再只靠 Client 端主不主動配合。

部署 Grafana Tempo

到目前為止，trace_id／span_id 只有 demo-app 自己的 OTel Java Agent 在產生（Day07 已經驗證過），而且只寫進 demo-app 自己的 log 裡。等一下我們會讓 APISIX 也開始產生自己的 Span（見下面「啟用 APISIX 的 opentelemetry 插件」），這樣就會有兩邊各自的 Span 需要合併回同一條 Trace——但不管哪一邊，都只是「一行一行看得到」的日誌，沒有一個地方能把同一個 Trace-ID 底下、橫跨兩個服務的所有 Span 收集起來，重建成一張完整的時間軸瀑布圖。Tempo 就是專門做這件事的：一個分散式追蹤（Trace）儲存與查詢後端，接收 OTLP 格式的 Span 資料，用 trace_id 當唯一的索引鍵，讓我們可以拿一組 trace_id，查回整條 Trace 完整的內容。

真實設定放在 config repo 的 manifests/infra/observability/<對應目前進度的快照路徑>/tempo.yaml：

# tempo.yaml（Deployment 片段）
containers:
  - name: tempo
    image: grafana/tempo:2.10.7
    args:
      - "-config.file=/etc/tempo/tempo.yaml"
    ports:
      - name: http
        containerPort: 3200
      - name: otlp-grpc
        containerPort: 4317
      - name: otlp-http
        containerPort: 4318

Tempo 版本鎖定在 2.10.7，沒有用 latest——Tempo 3.0 把 ingester／compactor 這兩個設定區塊整個換成 Kafka-based 架構。這個專案是單體部署，用不到 Kafka 架構帶來的好處，鎖定在最新的 2.x 穩定版比較務實。

Tempo 自己的設定檔（同一份 ConfigMap 裡的 tempo.yaml）：

distributor:
  receivers:
    otlp:
      protocols:
        grpc:
          endpoint: 0.0.0.0:4317
        http:
          endpoint: 0.0.0.0:4318

storage:
  trace:
    backend: local
    local:
      path: /tmp/tempo/blocks

receivers.otlp 開放 gRPC（4317）跟 HTTP（4318）兩種協定接收資料；storage.trace.backend: local 表示 Trace 資料直接壓成 block 寫進本地磁碟——正式環境通常會把 backend 換成 S3 這類物件儲存，這個專案先用 local 就夠。

本專案的監控數據一律都先發往 OTel Collector Gateway，由它統一轉發。所以 Tempo 也是從 OTel Collector Gateway 獲得 trace 數據。

把 OTel Collector Gateway 的 Trace 接上 Tempo

Day15 建好 pipeline 骨架的時候，Trace 資料先送去 debug exporter（只是印到 Pod 自己的 stdout），因為那時候 Tempo 還沒部署。今天把它換成真正的 exporter：

# otel-gateway.yaml（ConfigMap 摘錄）
exporters:
  otlphttp/tempo:
    endpoint: "http://tempo.<namespace>.svc.cluster.local:4318"
    tls:
      insecure: true

service:
  pipelines:
    traces:
      receivers: [otlp]
      processors: [memory_limiter, batch]
      exporters: [otlphttp/tempo]

otlphttp/tempo 這個 exporter 名稱，/tempo 只是自訂的識別字尾，用來跟其他 otlphttp exporter 區分。真正決定資料送去哪裡的是 endpoint，指向 Tempo Service 的 4318（HTTP）埠。

用 Reloader 讓 ConfigMap 改動自動生效

上面這個 exporter 改動，只是把 otel-gateway-config 這個 ConfigMap 的內容換掉。但光改 ConfigMap 還不夠——正在跑的 Pod 不會自動套用新內容，OTel Collector 也沒有像 OPA --watch 那樣主動監看檔案的能力，只有在啟動時讀一次設定。沒有這個能力的程式，通常得靠重啟 Pod，讓它重新啟動時讀到新的設定才算生效。

解法是 stakater/Reloader：一個要另外部署的社群 controller，它不是 K8s 原生功能。它持續盯著指定的 ConfigMap，內容一有變動，就自動幫掛了對應 annotation 的 Deployment 觸發滾動重啟。

用法是在 Deployment 自己的 metadata.annotations 指名要監看哪個 ConfigMap：

# otel-gateway.yaml（Deployment 摘錄）
metadata:
  name: otel-gateway
  annotations:
    configmap.reloader.stakater.com/reload: "otel-gateway-config"

Tempo 也加上對應的 annotation：

# tempo.yaml（Deployment 摘錄）
metadata:
  name: tempo
  annotations:
    configmap.reloader.stakater.com/reload: "tempo-config"

啟用 APISIX 的 opentelemetry 插件

opentelemetry plugin 的工作邏輯

APISIX 在處理 HTTP request 的工具是 Nginx。Nginx 處理一筆 HTTP 請求，會經過一連串固定、有先後順序的處理階段，這些階段就叫 phase。

常見的幾個 phase，按執行順序大致是：

• rewrite：處理 URL 改寫（例如把 /old-path 轉成 /new-path）
• access：處理權限檢查（要不要放行這筆請求）
• content：產生實際回應內容，例如反向代理到後端
• header_filter：回應的 Header 送出去之前，可以在這裡修改
• body_filter：回應的 Body 送出去之前，可以在這裡修改
• log：請求處理完、要記錄日誌的時候

每一筆請求都會依照這個固定順序，依序走過這些 phase。

APISIX 會把部分 phase 的執行過程，內部記錄成 span 資料。opentelemetry plugin 會把 APISIX 已經記錄好的這些 span 資料讀出來，轉換、匯出成 OTel Span 格式。

另外 2 個 plugin，opa 跟 traffic-split 都在 access 這個 phase 裡執行，兩者的處理時間會被打包進同一個 apisix.phase.access Span 裡。

跟 Day17 的 prometheus 插件一樣，我們用 ApisixGlobalRule 讓所有經過 APISIX 的流量都套用同一組設定，不需要每條 ApisixRoute 各自宣告：

# apisix-otel-global-rule.yaml
apiVersion: apisix.apache.org/v2
kind: ApisixGlobalRule
metadata:
  name: global-opentelemetry
  namespace: <namespace>
spec:
  ingressClassName: apisix
  plugins:
    - name: opentelemetry
      enable: true
      config:
        sampler:
          name: always_on

上面的 YAML 裡，sampler 設定的是取樣策略——always_on 代表每一筆請求都取樣、都送出 Trace 資料。

把 span 資料送往 Collector Gateway

插件還需要知道 Trace 資料要送去哪裡，也就是 OTel Collector Gateway 的位址：otel-collector.<namespace>.svc.cluster.local:4318。這個設定要透過 GatewayProxy 這個 CRD 宣告，我們在 Day04 有介紹過它：

# manifests/infrastructure/apisix/values.yaml（Helm values 摘錄）
ingress-controller:
  gatewayProxy:
    createDefault: true
    pluginMetadata:
      opentelemetry:
        trace_id_source: "x-request-id"
        resource:
          service.name: "APISIX"
        collector:
          address: "otel-collector.<namespace>.svc.cluster.local:4318"
          request_timeout: 3

• collector.address 就是指定 Trace 資料要送去哪裡
• resource.service.name 設成 "APISIX"，這樣 APISIX 產生的 Span 才會在 Tempo 裡標成獨立的 service.name，跟 demo-app 的 Span 分得清楚。

驗證：一筆 Trace 記錄包含 APISIX 和 demo-app

我們要驗證的是：送一筆請求出去，最後在 Tempo，透過 trace_id 查到的那條 Trace 裡，要同時看得到 APISIX 跟 demo-app 兩段紀錄——代表 Trace 真的從 APISIX 一路接到 demo-app，不是兩邊各自送資料、互不相關。

驗證策略分兩步，而且順序不能反過來：

1. 先拿到 trace_id：送測試請求，從 demo-app 自己的日誌裡讀出這筆請求的 trace_id。
2. 再拿這組 trace_id 去問 Tempo：Tempo 是專門用 trace_id 查詢的工具。它放棄了對 Span 內容本身的 Indexing，換到 極低的儲存成本，代價是沒辦法用「搜尋」的方式找 Trace，只能直接用 trace_id 當查詢路徑，像用主鍵查一筆資料。所以我們得先有一組 trace_id 在手上（第 1 步），才查得到東西。

1. 送測試請求，從 demo-app 自己的日誌抓 trace_id

# 連送 5 次測試請求
for i in 1 2 3 4 5; do
  curl -s -o /dev/null -H "Host: demo-app.example.com" "http://<APISIX 對外 IP>/api/hello"
done

# 從 demo-app 的 log 裡擷取 trace_id
kubectl logs -n <namespace> -l track=stable --tail=10 \
  | grep "Processing hello request" \
  | grep -oE 'trace_id=[0-9a-f]{32}'

連送 5 次 HTTP request，只要 5 筆裡有任何一筆完整就能抓到 trace_id。

2. 用抓到的 trace_id 直接查 Tempo

# 建立一個 k8s tunnel，會用掉一個 terminal 視窗
kubectl port-forward -n <namespace> svc/tempo 13200:3200

# 開另一個 terminal 視窗
curl -s "http://localhost:13200/api/traces/<擷取到的 trace_id>" \
  | grep -o '"stringValue":"APISIX"\|"stringValue":"demo-app"'

要同時看到 APISIX 跟 demo-app 兩個 service.name，才代表這條 Trace 真的橫跨了閘道與應用層兩段 Span。

提醒

• service.version 屬性理論上能拿來在 Tempo UI 上視覺化比對 Stable／Canary 兩個版本的效能差異，但今天沒有做，要等 Day21 才會真的動手比較。

參考資料

• Apache APISIX — opentelemetry Plugin：官方文件說明 plugin_metadata 與插件實例 config 分屬不同 schema 的欄位範圍。
• apisix-ingress-controller — gatewayproxy_types.go：pinned 版本 GatewayProxy CRD 的 spec.pluginMetadata 欄位定義。
• APISIX Ingress Controller — ApisixGlobalRule Reference：spec.ingressClassName 的官方定義，Day17 已經引用過同一份文件。
• Grafana Tempo — HTTP API：/api/traces/<traceID> 與 /api/search 兩個端點的官方定義。
• W3C Trace Context — traceparent header：traceparent 的格式定義，Day07 已經引用過同一份規格。
• OpenTelemetry Collector — Configuration：確認官方文件沒有記載任何熱重載機制。
• stakater/Reloader：官方 README，annotation 格式與運作方式的依據。
• ConfigMap 熱重載機制：這個專案自己的深度筆記，完整比較 annotation 驅動、Helm checksum、reload controller 三種做法的取捨。
