file-logger 插件，讓 gateway 日誌多帶 trace_id 欄位trace_id，同時在 Loki 查到 APISIX gateway 日誌跟 demo-app 應用日誌今天我們要收集監控三本柱的最後一個：logs。
Loki 是一個儲存 logs 的工具。
設定檔放在 config repo 的 manifests/infrastructure/loki/values.yaml：
deploymentMode: SingleBinary
loki:
auth_enabled: false
commonConfig:
replication_factor: 1
storage:
type: filesystem
useTestSchema: true
singleBinary:
replicas: 1
read:
replicas: 0
write:
replicas: 0
backend:
replicas: 0
Loki 支援三種 deploymentMode，對應不同的流量規模：
SingleBinary 把收資料、存資料、查資料全部塞進同一個 process 裡跑，資料直接寫本機磁碟。考慮到本專案的規格，我們用這個 mode。SimpleScalable 把角色拆成 read（查詢）、write（寫入）、backend（壓縮／索引管理）三組各自獨立的 Pod，可以依負載分別擴展Distributed 拆得更細，每個內部元件都是獨立服務，給極大流量的正式環境用。APISIX 預設的 access log，是固定格式的一行純文字，裡面 沒有 trace_id。今天要做到「用 trace_id 查到 APISIX 這邊的 log」，所以要讓 APISIX 印出一份自訂格式、帶 trace_id 的 log。
file-logger 是 APISIX 內建插件裡，能做到「自訂輸出格式」這件事的工具，最終匯出的 logs 是 JSON 格式。其中 log_format 欄位，可以指定要輸出哪些 nginx 變數，也決定這個 JSON 格式的 logs 要有哪些內容。
跟 Day17 的 prometheus 插件、Day18 的 opentelemetry 插件一樣，用 ApisixGlobalRule 讓所有經過 APISIX 的流量都套用同一組設定：
# apisix-file-logger-global-rule.yaml
apiVersion: apisix.apache.org/v2
kind: ApisixGlobalRule
metadata:
name: global-file-logger
namespace: <namespace>
spec:
ingressClassName: apisix
plugins:
- name: file-logger
enable: true
config:
path: /dev/stdout
log_format:
timestamp: "$time_iso8601"
client_ip: "$remote_addr"
host: "$host"
trace_id: "$opentelemetry_trace_id"
status: "$status"
latency: "$request_time"
upstream: "$upstream_addr"
log_format 底下每個欄位都是 nginx 內建變數，trace_id 讀的是 $opentelemetry_trace_id 這個內建變數的值。
但 $opentelemetry_trace_id 這個 nginx 變數，預設不會被賦值，得先讓這個變數獲得值才行。Day18 啟用的 opentelemetry 插件的 plugin_metadata 有一個 set_ngx_var 布林欄位，預設 false，得把這個開關打開，$opentelemetry_trace_id 才會真的被賦值：
# manifests/infrastructure/apisix/values.yaml（Helm values 摘錄）
ingress-controller:
gatewayProxy:
pluginMetadata:
opentelemetry:
trace_id_source: "x-request-id"
resource:
service.name: "APISIX"
collector:
address: "otel-collector.<namespace>.svc.cluster.local:4318"
request_timeout: 3
set_ngx_var: true

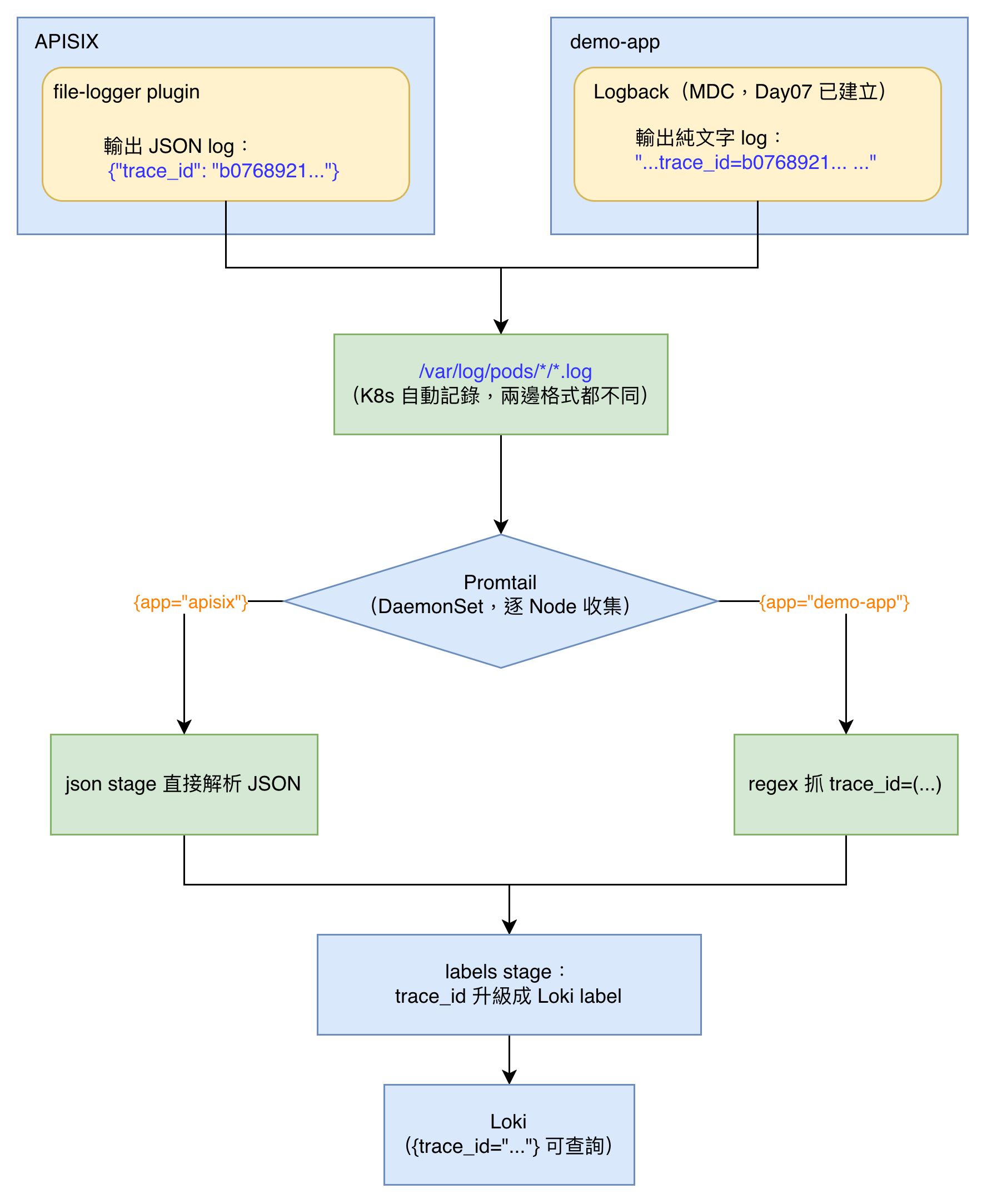

Promtail 是負責收集和格式化 logs 的工具，是 DaemonSet，透過 Kubernetes Service Discovery 找出每個 Node 上的 Pod，讀取 /var/log/pods/*/*.log。K8s 對所有容器的 stdout 都會自動寫成 log 檔，存到 /var/log/pods/*/*.log，這包含 APISIX 和 demo-app 的 stdout。我們要讓 Promtail 把收集到的 logs 稍作格式化，再送到 Loki：
設定放在 manifests/infrastructure/promtail/values.yaml：
config:
clients:
- url: http://loki.observability.svc.cluster.local:3100/loki/api/v1/push
snippets:
pipelineStages:
- cri: {}
- match:
selector: '{app="apisix"}'
stages:
- json:
expressions:
trace_id: trace_id
- labels:
trace_id:
- match:
selector: '{app="demo-app"}'
stages:
- regex:
expression: '.*trace_id=(?P<trace_id>[0-9a-f]{32}).*'
- labels:
trace_id:
pipelineStages 是一個處理 logs 的 pipeline，這個 pipeline 目前有三站：
cri: {}：第一站，所有 log 不分服務都會先經過這裡——把 container runtime 包在外層的格式拆開，還原成原始的 log 內容。
match：match 區塊只對符合 selector 的 log 加工處理：
selector 用的是 app 這個標籤，是由 Promtail chart 內建的預設 relabel 規則，把常見的 K8s label（例如 APISIX Pod 實際上是 app.kubernetes.io/name: apisix）轉換成這個簡化的 app 標籤。{app="apisix"} 這一支：上一步啟用的 file-logger 插件輸出的是 JSON，json stage 直接把整行當 JSON 解析，expressions 指定要挖出 trace_id 這個欄位，存成暫存變數。{app="demo-app"} 這一支：demo-app 的 Logback 輸出的是純文字行，trace_id=... 內嵌在訊息裡（Day07 起就有，OTel Java Agent 自動寫進 MDC），沒有 JSON 結構可以解析，改用 regex stage，靠 (?P<trace_id>...) 這個具名捕獲群組把值從文字裡抓出來。labels：產生出 Loki 可以使用的 trace_id 格式。
json／regex stage 從 log 裡把 trace_id 的值抽取出來——就只是那組字串本身，例如 b07689219faf1c94f703f03a2d48a287，存進一個叫 trace_id 的暫存變數裡，這時候還沒有 {trace_id="..."} 這種查詢語法。labels stage 寫 trace_id:（冒號後面沒接值），意思是「把這個叫 trace_id 的暫存變數，提升成一個同名的 Loki label」——這個 label 的值，就是暫存變數當時存的那組字串。做完這一步，{trace_id="b07689219faf1c94f703f03a2d48a287"} 才會是一個真的查得到東西的 Loki 查詢。驗證策略：送一筆測試請求，從其中一段日誌拿到 trace_id，再用同一個 trace_id 分別去 Loki 查 {app="apisix"} 跟 {app="demo-app"} 兩條 log stream——兩邊都查得到才算數，代表 trace_id 這個關聯鍵真的把 gateway 跟應用兩層日誌串起來了，不是兩邊各自印各自的、互不相關。
在真的動手查之前，有兩件事要先成立，不然後面查什麼都是空的：loki／promtail 兩個 ArgoCD Application 要先 Synced/Healthy，global-file-logger 這條 ApisixGlobalRule 要真的同步進 Admin API——單看 K8s 物件顯示 Synced/Healthy 還不夠，這是 Day17 開始一路踩過的坑，Admin API 端才是真正生效與否的準繩。
前提成立之後，查詢分三步。
curl -s -o /dev/null -H "Host: demo-app.example.com" -H "x-canary: true" "http://<APISIX 對外 IP>/api/hello"
送出後等幾秒，讓 Promtail 把這筆請求留下的 log 推進 Loki。
Loki 沒有掛進 Grafana（見下方「提醒」），查詢得先 port-forward 到它的 HTTP API：
kubectl port-forward -n observability svc/loki 13100:3100
再用 query_range API 帶 LogQL 查詢，鎖定剛剛送出請求前後這段時間：
curl -s -G "http://localhost:13100/loki/api/v1/query_range" \
--data-urlencode 'query={app="apisix"}' \
--data-urlencode "start=$(($(date +%s%N) - 60000000000))" \
--data-urlencode "end=$(date +%s%N)" \
| jq -r '.data.result[0].values[-1][1]' | jq -r '.trace_id'
start／end 用 nanosecond 時間戳鎖定最近 60 秒，.data.result[0].values[-1][1] 取這段時間裡最新一筆 log 的內容（本身是一個 JSON 字串），再用第二個 jq 從裡面挖出 trace_id 欄位——非空字串才算過，空字串代表 set_ngx_var 沒開對地方。
curl -s -G "http://localhost:13100/loki/api/v1/query_range" \
--data-urlencode 'query={app="demo-app", trace_id="<上一步取出的值>"}' \
--data-urlencode "start=$(($(date +%s%N) - 60000000000))" \
--data-urlencode "end=$(date +%s%N)" \
| jq -r '.data.result[0].values[0][1]'
查得到對應的日誌行，才代表兩邊真的串起來了。
以上三個步驟，簡化自 scripts/verify-day19-logs.sh 的真實邏輯——那支腳本額外多做了：先確認 loki／promtail 兩個 Application 是否 Synced/Healthy、global-file-logger 是否真的同步進 Admin API，不用手動一步步下指令。
trace_id／span_id 注入 Logback MDC 的官方說明。log_format 欄位與內建 nginx 變數的官方定義。set_ngx_var 欄位的官方說明，Day18 已經引用過同一份文件。deploymentMode／read／write／backend 等欄位的官方預設值。
