昨天用 PromQL 查到了 staging 的 CPU、記憶體和重啟次數，但每次都要打開 Prometheus 貼查詢，結果也只是一條一條的序列。今天用 Grafana 把這些查詢做成 Dashboard，打開就能一眼看出 Todo App 的狀況。

Grafana 是什麼

Grafana 是視覺化工具，本身不存資料，而是去資料來源（Prometheus）查詢，再把結果畫成圖表：

Prometheus（存資料、執行 PromQL）
      │
      │  Grafana 送出 PromQL 查詢
      ▼
Grafana Dashboard（畫成圖表）

所以昨天學的 PromQL 可以直接沿用，差別只在於結果從表格變成圖表，並且可以把多個查詢排在同一個畫面上。

昨天裝的 kube-prometheus-stack 已經包含 Grafana，也設定好了 Prometheus 資料來源。

實際操作

今天目標：登入 Grafana，看懂內建 Dashboard，建立一個可以切換 dev / staging 的 Todo App Dashboard，最後把它存進 ConfigMap，Grafana 重啟也不會消失。

Step1: 登入 Grafana

轉發到本機 3001，終端機保持開著：

kubectl port-forward svc/monitoring-grafana -n monitoring 3001:80

不用 3000，是因為前面幾天 Todo App 的前端用的就是 3000，會打開到前端的畫面。

打開 http://localhost:3001，帳號 admin，密碼從 Secret 取得：

kubectl get secret monitoring-grafana -n monitoring -o jsonpath="{.data.admin-password}" | base64 -d

PowerShell：

$pw = kubectl get secret monitoring-grafana -n monitoring -o jsonpath="{.data.admin-password}"
[Text.Encoding]::UTF8.GetString([Convert]::FromBase64String($pw))

Step2: 確認資料來源

左側選單 Connections → Data sources，會看到已經有一個 Prometheus，URL 指向昨天 port-forward 的那個 Service。

kube-prometheus-stack 安裝時就自動設定好了，不用手動新增。

Step3: 看懂內建 Dashboard

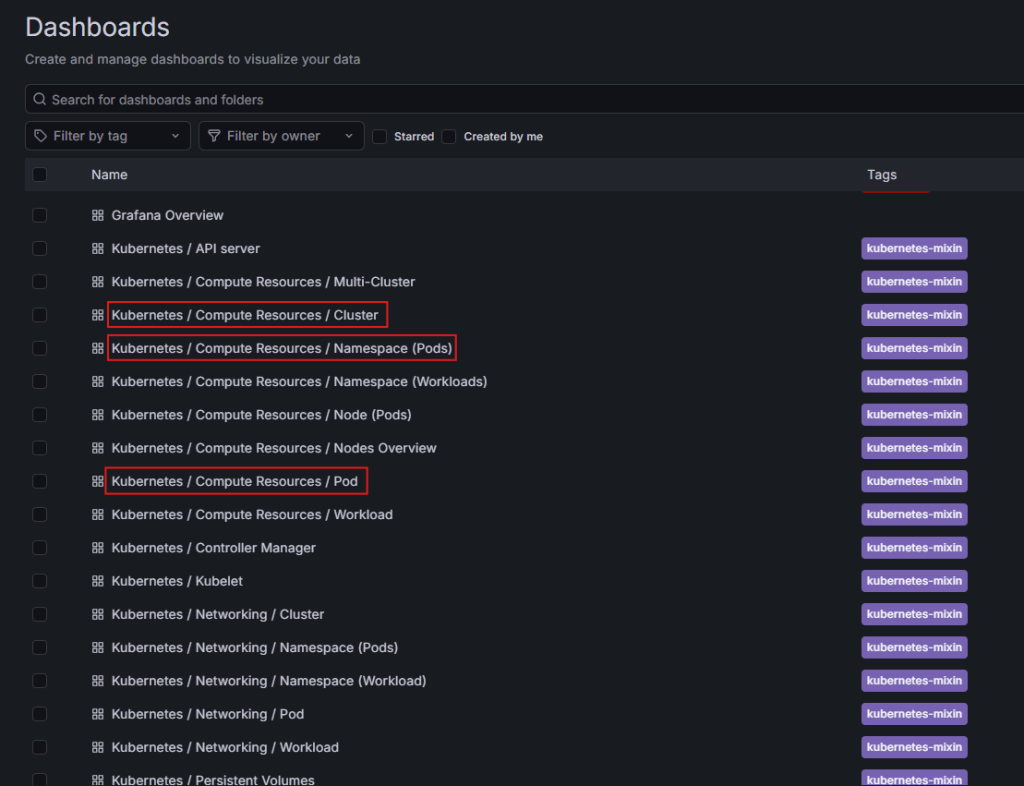

左側選單 Dashboards，kube-prometheus-stack 預裝了很多 Dashboard，先看這幾個：

• Kubernetes / Compute Resources / Cluster：整個叢集的 CPU、記憶體，以及各 Namespace 的使用比例
• Kubernetes / Compute Resources / Namespace (Pods)：某個 Namespace 裡每個 Pod 的資源使用
• Kubernetes / Compute Resources / Pod：單一 Pod 的 CPU、記憶體，並對照 requests 和 limits

打開 Kubernetes / Compute Resources / Pod，上方的 namespace 選 staging，pod 選 todo-staging-api-xxx。右上角可以調整時間範圍，看過去幾小時的變化。

這些圖表背後都是 PromQL。在任一個圖表右上角的選單選 Edit，就能看到它用的查詢，會發現跟昨天寫的很像，一樣用了 rate、sum by 和 label 篩選。看完按 Discard 離開，不要存檔。

Step4: 建立 Todo App Dashboard

內建 Dashboard 涵蓋整個叢集，這裡建一個只看 Todo App 的。

Dashboards → New → New dashboard → Add visualization，資料來源選 Prometheus。

新版 Grafana（12.x）沒有 Add visualization 時，點 Add panel（或右側邊欄的 + → Panel），再按 Configure visualization。注意不要選到 Variable。

查詢框預設是 Builder 模式（用選單組查詢），切到 Code 模式就能直接貼昨天的 PromQL。

右側如果先出現圖表類型清單，要先點一種類型，才會出現標題、單位等設定。

依序加入四個 Panel，每加完一個按 Back to dashboard，再新增下一個：

Panel 1：API CPU 使用量

• 圖表類型：Time series
• 查詢：

sum by (pod) (rate(container_cpu_usage_seconds_total{namespace="staging", container="api"}[5m]))

• 查詢框下方 Options → Legend 選 Custom，填 {{pod}}
• 標題：API CPU 使用量（core）

Legend 填 {{pod}}，圖例才會只顯示 Pod 名稱。標題在右側 Panel options → Title，設定項目多時可以用右側上方的搜尋框找。

Panel 2：API 記憶體使用率

• 圖表類型：Time series
• 查詢：

sum by (pod) (container_memory_working_set_bytes{namespace="staging", container="api"})
/
sum by (pod) (kube_pod_container_resource_limits{namespace="staging", container="api", resource="memory"})

• Legend：{{pod}}
• 右側 Standard options：Unit 選 Percent (0.0-1.0)，Min 填 0，Max 填 1
• 右側 Thresholds：把紅色的值改成 0.8，Show thresholds 選 As lines
• 標題：API 記憶體使用率

圖上會多一條 80% 的紅線，曲線越接近它，越接近被 OOMKilled。

沒看到紅線，通常是漏填 Min、Max。Y 軸會自動縮放到資料附近（例如 46%～48%），80% 就落在畫面外了。

兩個 Pod 的使用率接近時，曲線會疊在一起，滑鼠移上去就能看到各自的數值。

Panel 3：API 可用 Pod 數

• 圖表類型：Stat
• 查詢：

sum(kube_deployment_status_replicas_available{namespace="staging", deployment=~".*-api"})

• 標題：API 可用 Pod 數

staging 的 API 由 HPA 控制，這個數字會隨負載在 2～5 之間變化。

Panel 4：過去 1 小時重啟次數

• 圖表類型：Stat
• 查詢：

sum by (pod) (increase(kube_pod_container_status_restarts_total{namespace="staging"}[1h]))

• Legend：{{pod}}
• 標題：過去 1 小時重啟次數

這裡沒有篩選 container，所以 frontend 和 mysql 的 Pod 也會列出來。

四個 Panel 都加好後，拖曳標題列調整位置、拖曳右下角調整大小，右上角 Save dashboard，命名為 Todo App Overview。

Step5: 加上 namespace 變數，切換 dev / staging

現在查詢都寫死 namespace="staging"，想看 dev 就得再做一份。Grafana 的變數可以解決這個問題。

先確認 dev 有在跑：

kubectl get pods -n dev

出現 No resources found，通常是 Day 26 Step0 重建叢集後漏了部署 dev。在 helm/ 補上，等 Pod Running 一兩分鐘後再繼續：

helm install todo-dev ./todo-app -f values-dev.yaml --set mysql.password=devpass123 --set mysql.rootPassword=devroot123 -n dev --create-namespace

1. Dashboard 右上角 Edit → Settings → Variables → Add variable：
   • Variable type：Custom
   • Name：namespace
   • Custom options：dev,staging

新版 Grafana：編輯模式下點右側邊欄的 + → Variable，或齒輪 ⚙ → Variables → Add variable。

⚠️ 容易踩到的坑：

• 要選 Custom，不是 Constant（Constant 不會出現下拉選單）。選錯後用 Change type 改，可能留下隱藏的舊變數，記得確認變數清單的 Hidden 底下是空的。
• 查詢裡的 $namespace 對應的是 Name，不是 Label。
• 值用半形逗號、不加空格，Preview 要出現兩個選項。
• 改完要 Save，沒存檔就重新整理會全部消失。

2. 按 Back to dashboard，上方會多一個 namespace 下拉選單。
3. 逐一編輯四個 Panel，把查詢裡的 "staging" 改成 "$namespace"（Panel 2 有兩處），例如：

sum by (pod) (rate(container_cpu_usage_seconds_total{namespace="$namespace", container="api"}[5m]))

4. 下拉選單切回 staging 後存檔，存檔時選的值就是預設值。

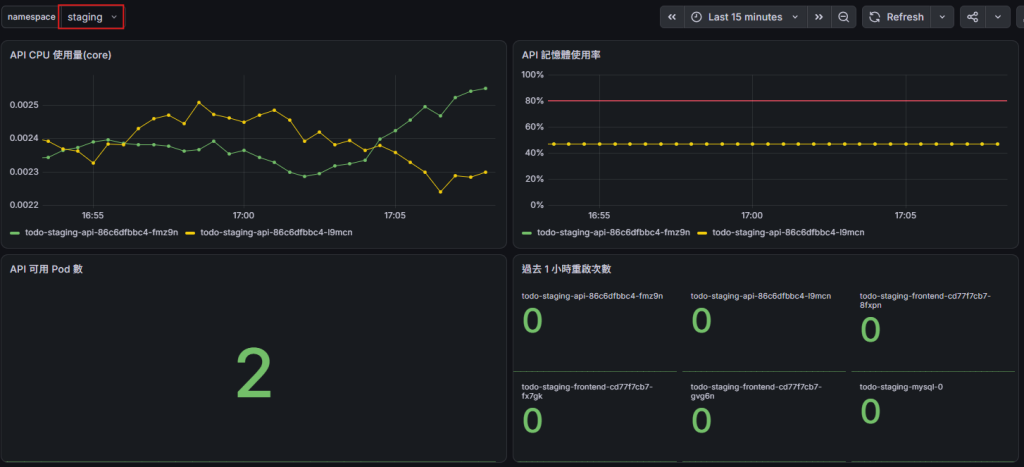

切換下拉選單，同一個 Dashboard 就能看 dev 或 staging。Panel 3 用 deployment=~".*-api" 而不是寫死 todo-staging-api，就是為了讓兩個環境都適用。

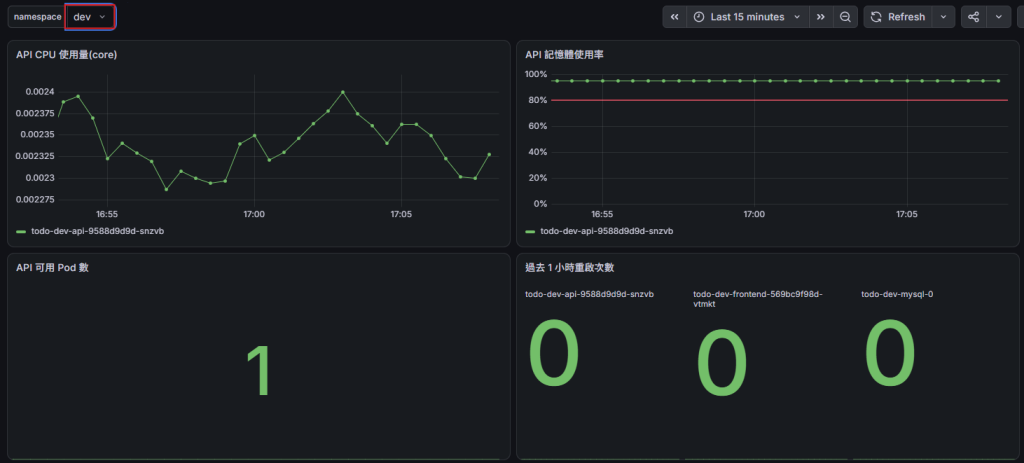

💡 切到 dev 時，Pod 名稱要變成 todo-dev-...，可用 Pod 數是 1（dev 沒開 HPA）。還是 todo-staging-... 的話，代表有查詢沒改到。在 Panel 編輯畫面點 Query inspector，可以看到變數替換後實際送出的查詢。

這跟 Day 24 的 Helm values 是一樣的概念：模板只有一份，差異用參數帶入。

Step6: 把 Dashboard 存進 ConfigMap

kube-prometheus-stack 預設沒有幫 Grafana 開啟永久儲存，Grafana 的 Pod 重啟後，在 UI 建立的 Dashboard 就會消失。

解法是把 Dashboard 匯出成 JSON，存成 ConfigMap。kube-prometheus-stack 的 Grafana 有一個 sidecar，會自動載入帶有 grafana_dashboard=1 label 的 ConfigMap。

1. 匯出前確認 Dashboard 已存檔，時間範圍是 Last 6 hours 這類相對時間。時間範圍和變數預設值都會一起寫進 JSON。

時間範圍顯示成 2026-10-06 01:59:01 to ... 這種固定時段，通常是在圖上拖曳放大後存了檔。不改回來，從 ConfigMap 載入後會一直停在那個時段。

2. Dashboard 右上角 Export → Export as JSON → Download file。

新版 Grafana：右側邊欄的下載圖示 → Export as code → Download file。有格式選項的話選 Classic。

如果有 Export the dashboard to use in another instance 的開關，保持關閉。打開的話資料來源會變成 ${DS_PROMETHEUS} 佔位符，載入後 Panel 會沒資料。

3. 檔案會下載到「下載」資料夾，檔名是 Todo App Overview-<一串數字>.json。在 repo 根目錄建立 monitoring/，搬過去並改名：

mkdir monitoring
mv ~/Downloads/"Todo App Overview-<一串數字>.json" monitoring/todo-app-dashboard.json

PowerShell：

mkdir monitoring
Move-Item "$HOME\Downloads\Todo App Overview-<一串數字>.json" monitoring\todo-app-dashboard.json

4. 在 monitoring/ 執行，建立 ConfigMap 並加上 label：

kubectl create configmap todo-app-dashboard -n monitoring --from-file=todo-app-dashboard.json
kubectl label configmap todo-app-dashboard -n monitoring grafana_dashboard=1
kubectl get configmap todo-app-dashboard -n monitoring --show-labels

LABELS 欄位看到 grafana_dashboard=1 就完成了。

5. 刪掉 Grafana 的 Pod 模擬重啟：

kubectl delete pod -n monitoring -l app.kubernetes.io/name=grafana
kubectl get pods -n monitoring -w

等新的 Grafana Pod 顯示 3/3 Running 後按 Ctrl + C，重新執行 Step1 的 port-forward（Pod 重建後原本的會斷線）。登入後 Todo App Overview 還在，這次是從 ConfigMap 載入的。

找不到 Dashboard 時，看 sidecar 的 log：

kubectl logs -n monitoring deploy/monitoring-grafana -c grafana-sc-dashboard --tail=20

從 ConfigMap 載入的 Dashboard 無法在 UI 直接存檔。要修改的話，改完重新匯出覆蓋 JSON，再更新 ConfigMap（ConfigMap 已存在，不能再用 create）：

kubectl create configmap todo-app-dashboard -n monitoring --from-file=todo-app-dashboard.json --dry-run=client -o yaml | kubectl apply -f -

6. JSON 檔也一起 commit 進 Git，Dashboard 就跟程式碼一樣有版本紀錄：

git pull
git add monitoring/todo-app-dashboard.json
git commit -m "Add Todo App Grafana dashboard"
git push

先 git pull，因為 CI 會更新 values-staging.yaml 的 image tag，本機可能不是最新的。

練習結束後，到 port-forward 的終端機按 Ctrl + C 停掉。

延伸筆記

Dashboard 要放什麼？Google SRE 書裡提出了「四個黃金指標」，是設計 Dashboard 的好起點：

• Latency（延遲）：請求的回應時間。要區分成功和失敗的請求，失敗的請求通常回應很快，混在一起會拉低平均值。
• Traffic（流量）：每秒有多少請求進來，用來了解負載，也是判斷是否擴容的依據。
• Errors（錯誤率）：失敗請求的比例，例如 5xx 錯誤率超過 1% 就該注意。
• Saturation（飽和度）：服務還剩多少餘裕，CPU、記憶體接近上限代表快撐不住了。

今天的 Dashboard 涵蓋的是 Saturation（CPU、記憶體、Pod 數）。這些資料來自 kubelet 和 kube-state-metrics，它們只看得到容器和 K8s 物件的狀態，看不到「進來了幾個請求、回應花了多久、有幾個失敗」。

Latency、Traffic、Errors 屬於應用程式層的指標，要由應用程式自己暴露 /metrics 給 Prometheus 抓取。以 Todo App 的 FastAPI 為例，可以用 prometheus-fastapi-instrumentator 自動產生請求數、回應時間等指標，再搭配 ServiceMonitor 讓 Prometheus 收集，就能把四個黃金指標補齊，有興趣的話很適合當作延伸練習。

小結

• Grafana 不存資料，用 PromQL 向 Prometheus 查詢再畫成圖表
• 內建 Dashboard 涵蓋叢集、Namespace、Pod 層級，打開 Edit 就能參考它的 PromQL
• 自訂 Dashboard：Time series 看趨勢，Stat 看單一數字，Thresholds 標出危險線
• 變數：用 $namespace 讓同一個 Dashboard 切換 dev / staging
• ConfigMap + sidecar：Dashboard 存成 JSON，Grafana 重啟也不會消失，還能放進 Git 管理

Dashboard 要有人盯著才有用。明天會學 Alerting，把今天的查詢變成告警規則，出問題時自動通知。
